反馈节点和只有一个左端子的移位寄存器的功能完全相同，是一种更简洁的表达方式，所不同的是使用反馈节点可以减少连线的长度。在移位寄存器的左或右端子上弹出快捷菜单，选择使用反馈节点代替，即可转变为同样功能的反馈节点；在反馈节点本身或者其初始化端子上弹出快捷菜单，选择使用移位寄存器代替，即可转变为同样功能的移位寄存器。移位寄存器和反馈节点的转换如图2-46所示。所以对反馈节点的要求同样适用于移位寄存器。......
2023-07-02
反馈节点和移位寄存器的功能及使用
【摘要】：反馈节点和只有一个左端子的移位寄存器的功能相同，同样用于在两次循环之间传输数据。循环中一旦连线构成反馈，就会自动出现反馈节点箭头和初始化端子。图5-19 使用带反馈节点的For循环求出n！由于For循环是从0开始，所以输入后自加1，否则运行的结果将出现错误，例如当输入为3时，结果为14。
反馈节点和只有一个左端子的移位寄存器的功能相同，同样用于在两次循环之间传输数据。循环中一旦连线构成反馈，就会自动出现反馈节点箭头和初始化端子。使用反馈节点需注意其在选项板上的位置，若在分支连接到数据输入端的连线之前把反馈节点放在连线上，则反馈节点把每个值都传递给数据输入端；若在分支连接到数据输入端的连线之后把反馈节点放到连线上，反馈节点把每个值都传回VI或函数的输入，并把最新的值传递给数据输入端。
如图5-18所示，求n！的值，由于是本题需访问以前的循环的数据，所以要使用移位寄存器或反馈节点。图5-18所示是使用移位寄存器来实现计算n！的功能。
因为反馈节点和只有一个左端子的移位寄存器的功能相同，所以可使用反馈节点来完成的程序，具体程序框图如图5-19所示。

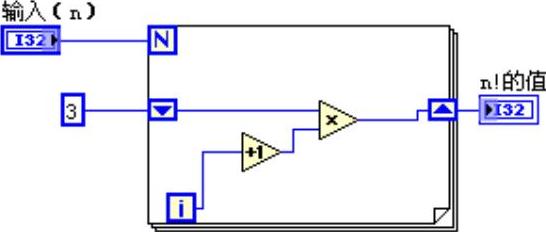

图5-18 使用带移位寄存器的For循环求出n！

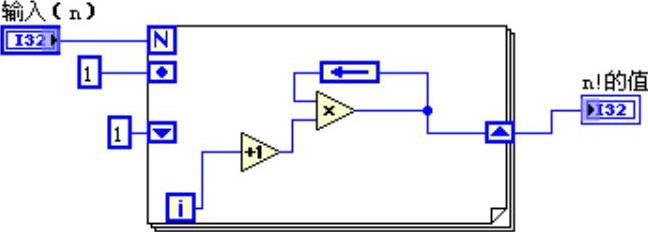

图5-19 使用带反馈节点的For循环求出n！
本题目如果使用While循环实现则需要构建条件来判定其什么时候执行循环，此时可以通过自增的数是否小于输入数来判断是否继续执行，如图5-20所示。
对于上面三个程序框图，当输入6时，输出结果均为720，如图5-21所示。
图5-20 使用带移位寄存器的While循环求出n！(www.chuimin.cn)

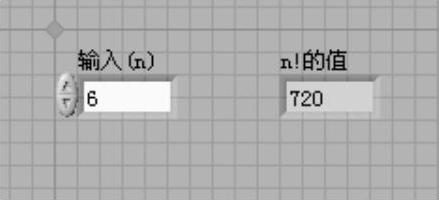

图5-21 n！的输出结果
例5-1：计算n个数据的平方和。
由于For循环是从0开始，所以输入后自加1，否则运行的结果将出现错误，例如当输入为3时，结果为14（是n为2时的平方和，而不是n为3时的平方和）。实例中使用了“连接字符串”，为了形象的表达出n个数的平方和，在使用“连接字符串”时，应注意数据类型的转换，因为是不同的类型，所以实例中使用了字符串子选板中的“数值至十进制数字符串转换”以实现正确的连接。图5-22所示为本实例的程序框图。
当输入6时，计算结果为91，其相应的前面板如图5-23所示。

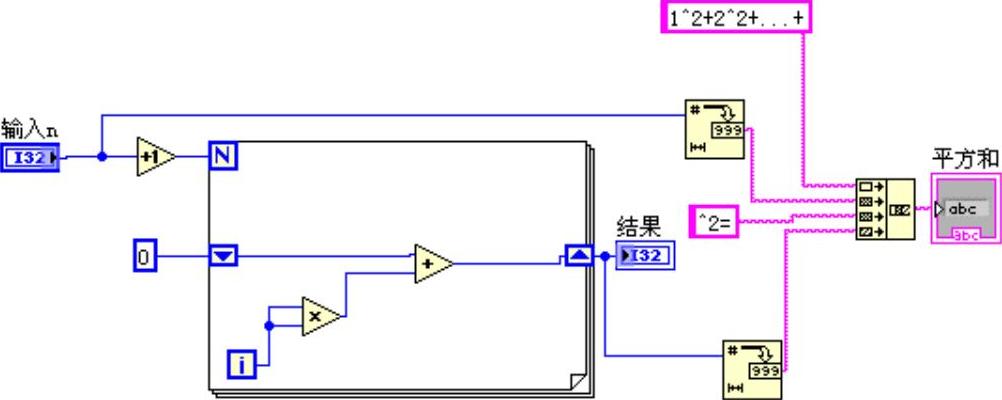

图5-22 例5-1的程序框图

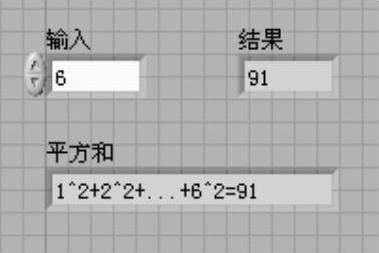

图5-23 例5-1的前面板显示
