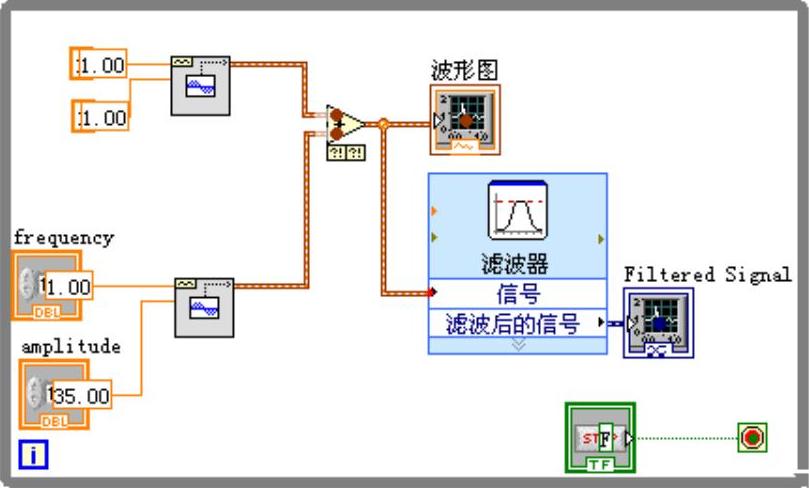

【摘要】：例4-3：数字滤波器的创建与调试在前面的章节中，我们介绍了LabVIEW程序设计的基本方法及其调试技巧，在这一节中，我们将结合“数字滤波器”这个实例，综合应用前面章节中介绍的方法，详细剖析编写和调试LabVIEW应用程序的过程。图4-65 以高亮显示程序执行过程方式运行数字滤波器程序

例4-3：数字滤波器的创建与调试

在前面的章节中，我们介绍了LabVIEW程序设计的基本方法及其调试技巧，在这一节中，我们将结合“数字滤波器”这个实例，综合应用前面章节中介绍的方法，详细剖析编写和调试LabVIEW应用程序的过程。

新建一个VI，打开程序的前面板，从控件选板中的“图形”子选板中选取“波形图”对象，并放置在前面板的适当位置。

切换到程序框图，从函数选板中的“编程”>>“结构”子选板中选取“While循环”，并在程序框图中拖出一个适当大小的方框。

从函数选板中的“信号处理”>>“波形生成”子选板中选择“正弦波形”，置于While循环中，并将第一个“正弦波形”的频率设置为1Hz，幅值设置为1V；在第二个“正弦波形”的频率和幅值两个输入数据端口分别新建一个输入控件。

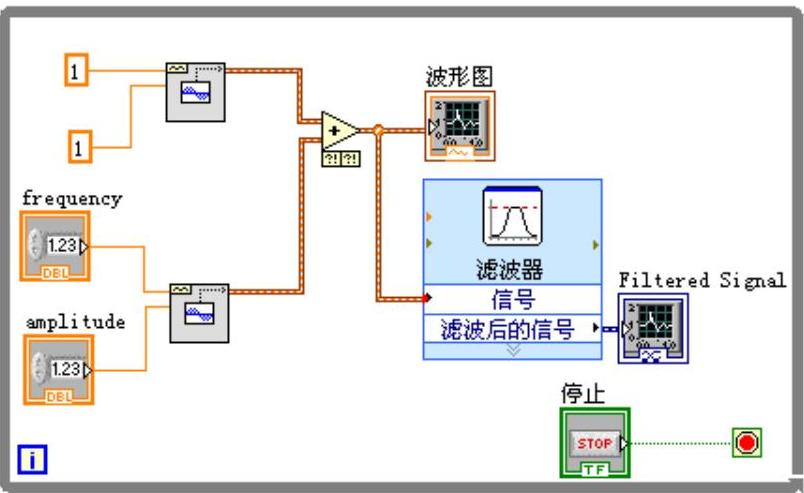

从函数选板中的“编程”>>“数值”子选板中选取加法函数，置于While循环中，并将两个“正弦波形”节点的“信号输出”数据端口分别与加法函数的两个输入数据端口相连，将其输出数据端口与“波形图”的数据输入端口相连，即将两个不同频率、幅值的正弦信号相加，并将相加后的信号送给“波形图”来显示。

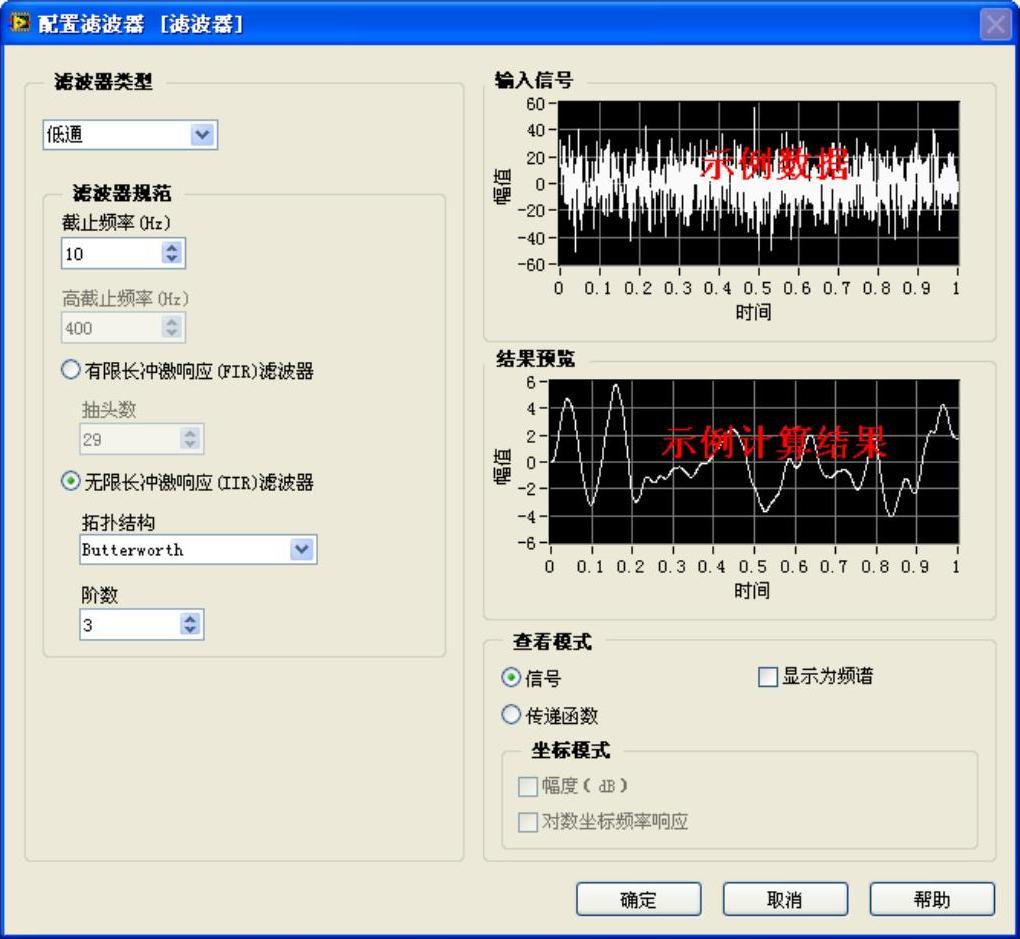

从函数选板中的“Express”>>“信号分析”子选板中选取“滤波器”Express VI，在程序框图中放置“滤波器”Express VI，同时自动弹出其配置对话框，设置滤波参数。“滤波器类型”选择“低通”，“截止频率”调整为10Hz，滤波器的“拓扑类型”选择为“Butterworth”，滤波器的“阶数”选择为3阶。“查看模式”选择为“信号”。
