ExpressVI虚拟仪器
【摘要】：以“仿真信号”ExpressVI为例，对ExpressVI进行介绍。图4-54 自动调整Express VI的宽度图4-55 Express VI的小图标ExpressVI使用起来较之标准VI更为方便。当Express VI处于默认设置时，在将Express VI放置到框图程序中，将弹出Express VI的属性设置对话框。下面通过一个例子来看一下Express VI的使用方法。例4-2：使用Express VI进行频谱分析本例首先产生一个虚拟信号，然后分析信号频谱。将“仿真信号”Express VI放置在程序框图中，这时LabVIEW将自动打开“配置仿真信号对”话框。
Express VI是从LabVIEW 7 Express开始引入的。从外观上看，Express VI的图标很大。以“仿真信号”ExpressVI为例，对ExpressVI进行介绍。选择函数选板中的“Express VI”>>“输入”>>“仿真信号”。图4-52给出了“仿真信号”的图标。可以看到，整个图标被深蓝色的边框包围，背景是清雅的淡蓝色，图标中心是一个小图标和VI的名称，小图标的两侧有代表输入和输出的箭头，在名称的下方有下拉箭头。

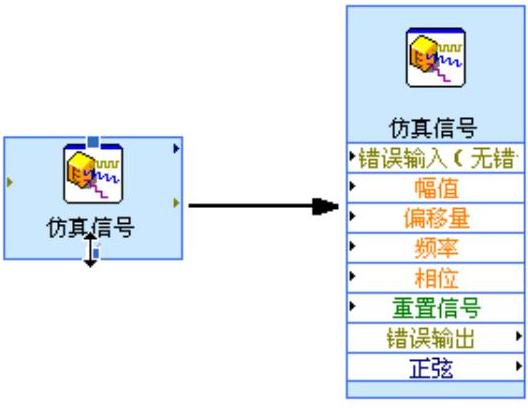

图4-51所示的Express VI并没有显示端口名称，如果要显示端口名称，可以用鼠标（对象操作工具状态）拖动鼠标下边缘的尺寸控制点，将端口名称显示出来，名称旁边小箭头的位置指明了端口的输入输出属性，如图4-53所示。
图4-52 “仿真信号”Express VI的图标
图4-53 显示Express VI的属性
如果端口名称过长，不能完全显示，可以在图标的右键弹出快捷菜单中选择“调整为文本大小”，Express VI将根据端口名称的长度自动调整VI的宽度，如图4-54所示。

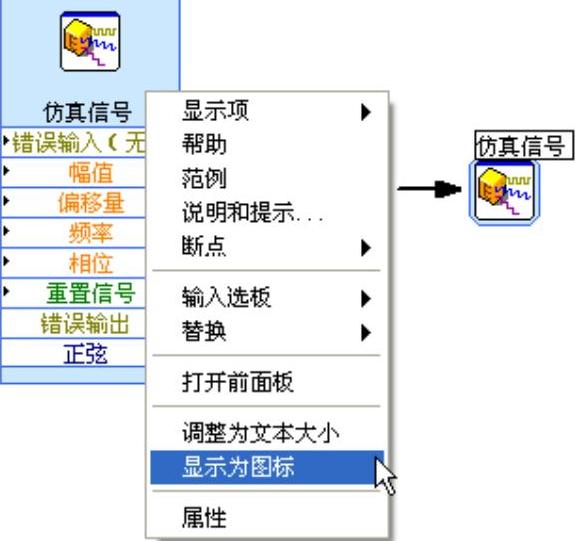

如果觉得Express VI的图标太大，也可以将其显示为小图标，方法是在图标的右键快捷菜单中选择“显示为图标”，使该选项处于选中状态，如图4-55所示。缩小后的图标依然以淡蓝色为背景，并且四周带有导角。
图4-54 自动调整Express VI的宽度
图4-55 Express VI的小图标
ExpressVI使用起来较之标准VI更为方便。当Express VI处于默认设置时，在将Express VI放置到框图程序中，将弹出Express VI的属性设置对话框（可通过LabVIEW环境设置以禁止自动弹出属性设置对话框）。在编程时，也可以双击Express VI的图标打开“属性设置”对话框。下面通过一个例子来看一下Express VI的使用方法。
例4-2：使用Express VI进行频谱分析
本例首先产生一个虚拟信号，然后分析信号频谱。这里要用到两个Express VI，一个是“仿真信号”，位于“函数选板”>>“Express VI”>>“输入”子选板；另一个是“频谱测量”，位于“函数选板”>>“Express VI”>>“信号分析”子选板中。
将“仿真信号”Express VI放置在程序框图中，这时LabVIEW将自动打开“配置仿真信号对”话框。在对话框中进行如下设置：
➢在“信号类型”下拉列表框中选择“正弦”信号。
➢在“频率（Hz）”一栏中将频率设为102Hz。
➢选中“添加噪声”复选框。(www.chuimin.cn)
➢在“噪声类型”下拉列表框中选择均匀白噪声。
➢在“噪声幅值”一栏中设置噪声幅度为0.1。
在更改设置的时候，可以从右上角“结果预览”区域中观察当前设置的信号的波形。其他项保持默认设置，完成后的设置如图4-56所示。单击确定按钮，退出配置仿真信号对话框。

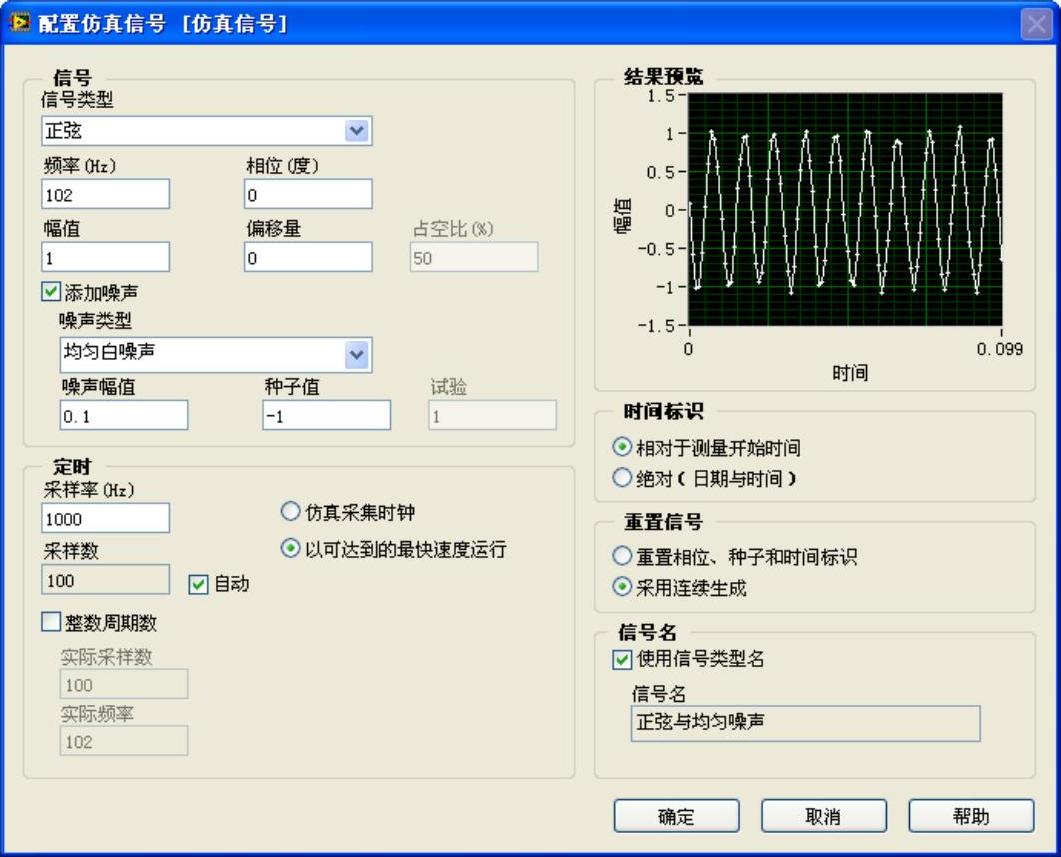

图4-56 “配置仿真信号”对话框
将“频谱测量”放置在程序框图中，LabVIEW将自动打开“配置频谱测量”对话框。在对话框中进行如下设置：
➢在“所选测量”对话框中“幅度（均方根）”。
➢在“窗”下拉列表中选择窗函数为“Hanning”窗。
➢选中“平均”选择框。
➢在“模式”一栏中选择平均方式为“均方根”。
保持其他属性为默认设置。完成后的设置如图4-57所示。

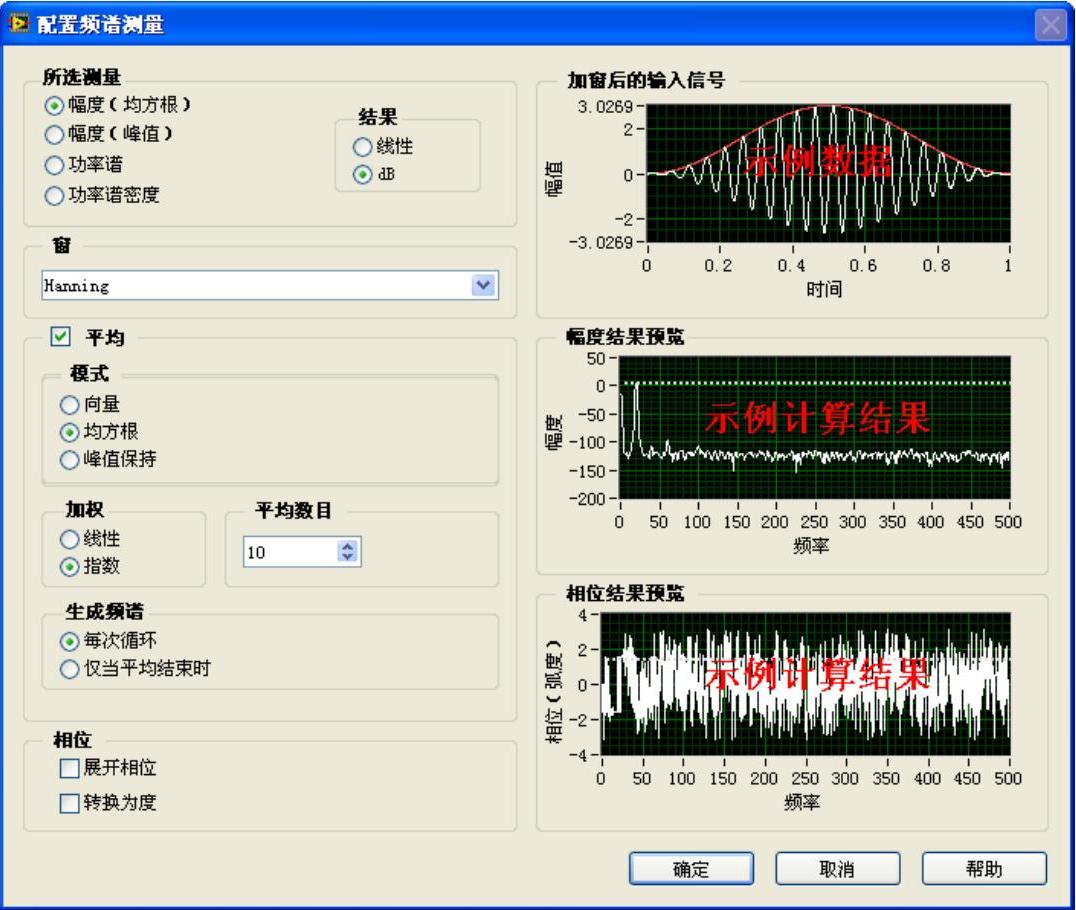

图4-57 “配置频谱测量”对话框
程序最终的前面板和程序框图如图4-58和图4-59所示。

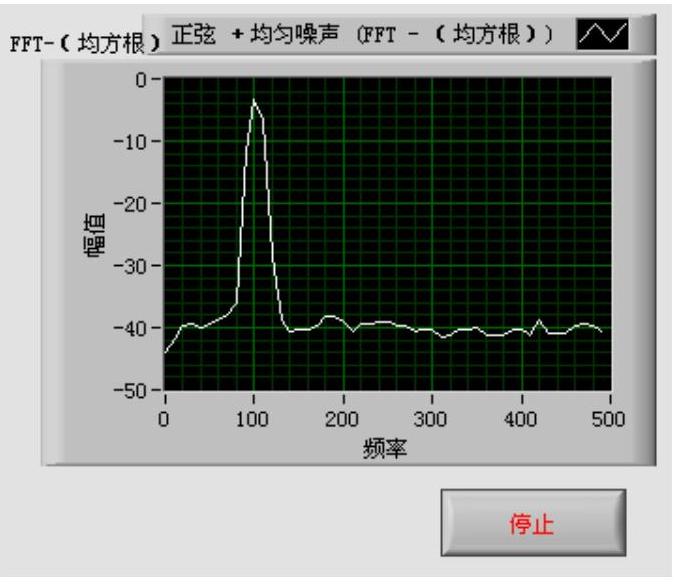

图4-58 例4-2的前面板

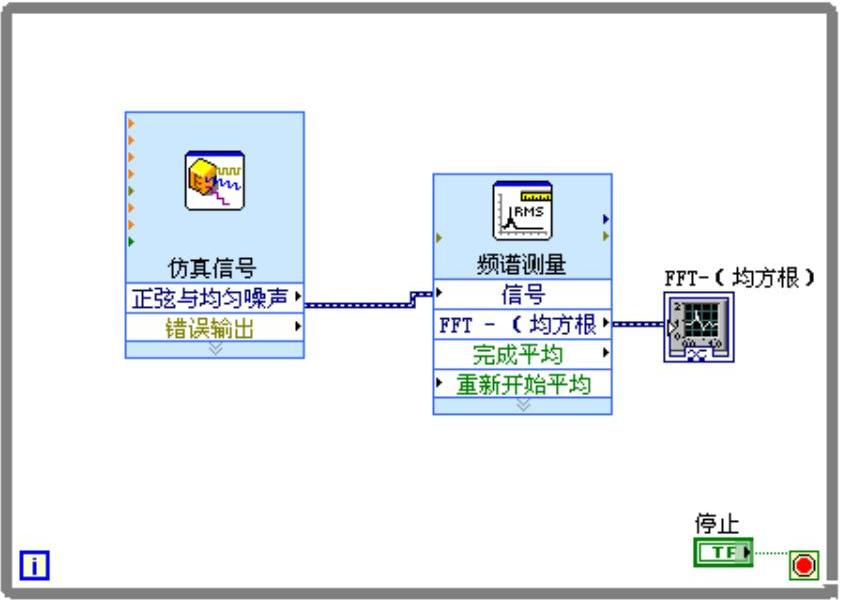

图4-59 例4-2的程序框图
