创建VI后，还需要对VI进行编辑，使VI的图形话交互式用户界面更加美观、友好而易于操作，是VI框图程序的布局和结构更加合理，易于理解、修改。

1.选择对象

在工具选板中将鼠标切换为对象操作工具。

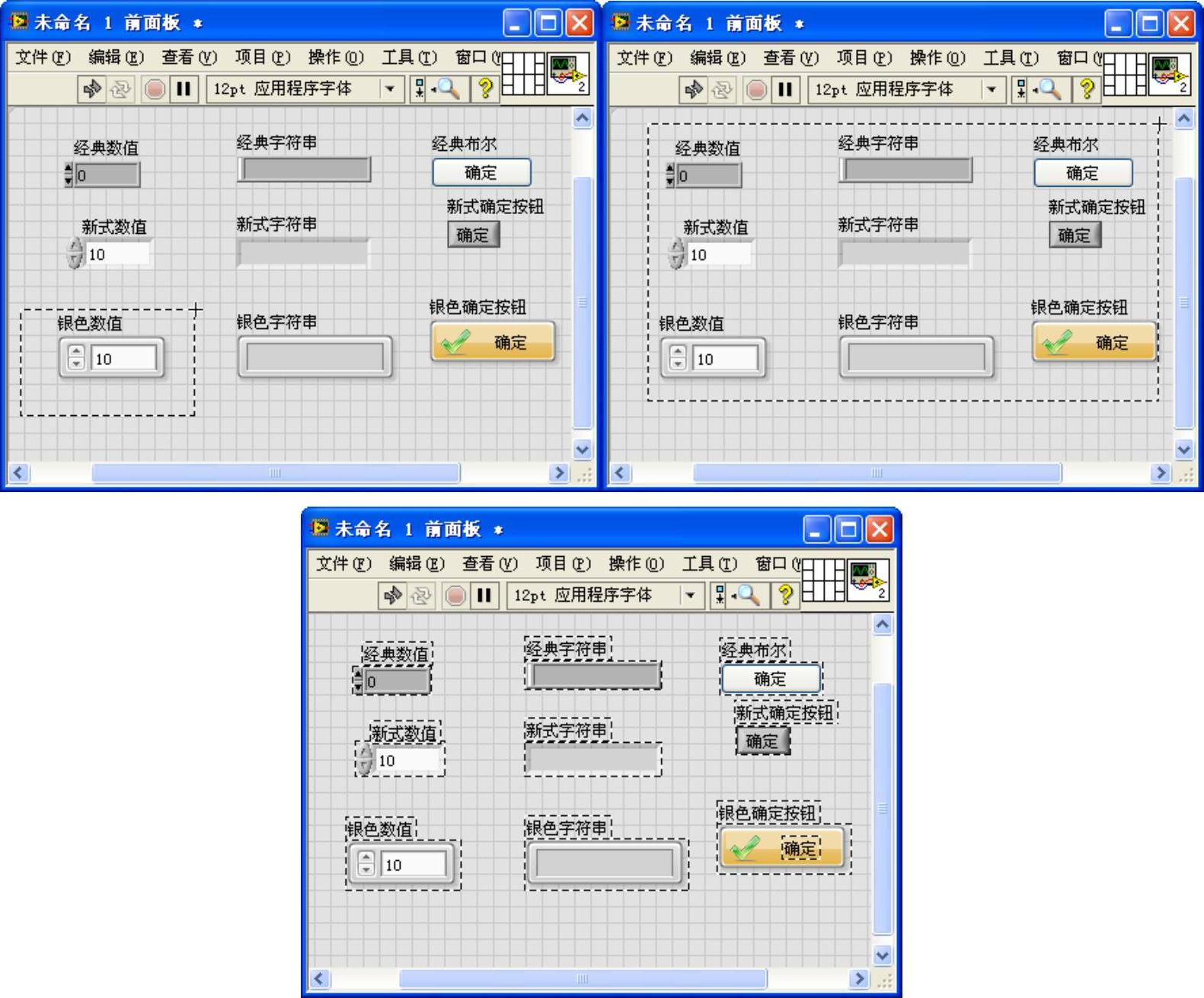

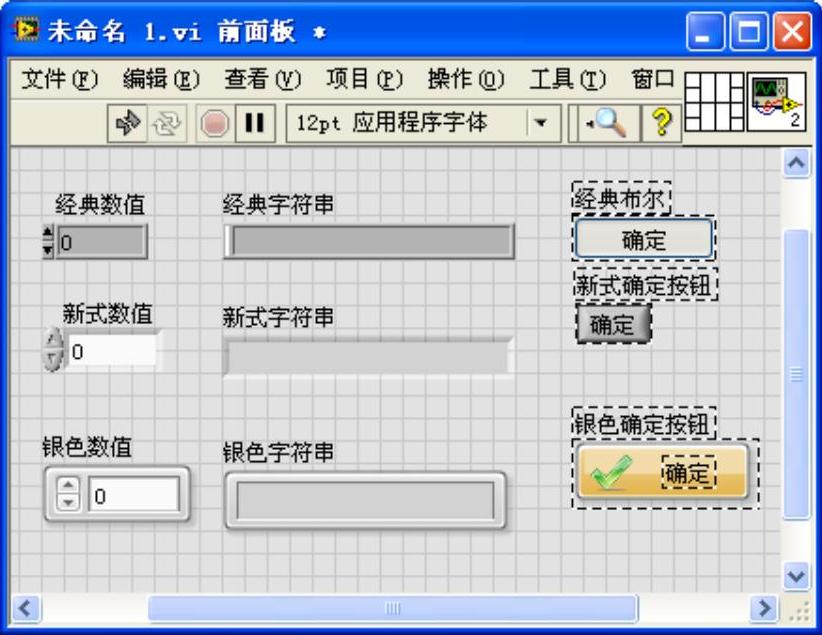

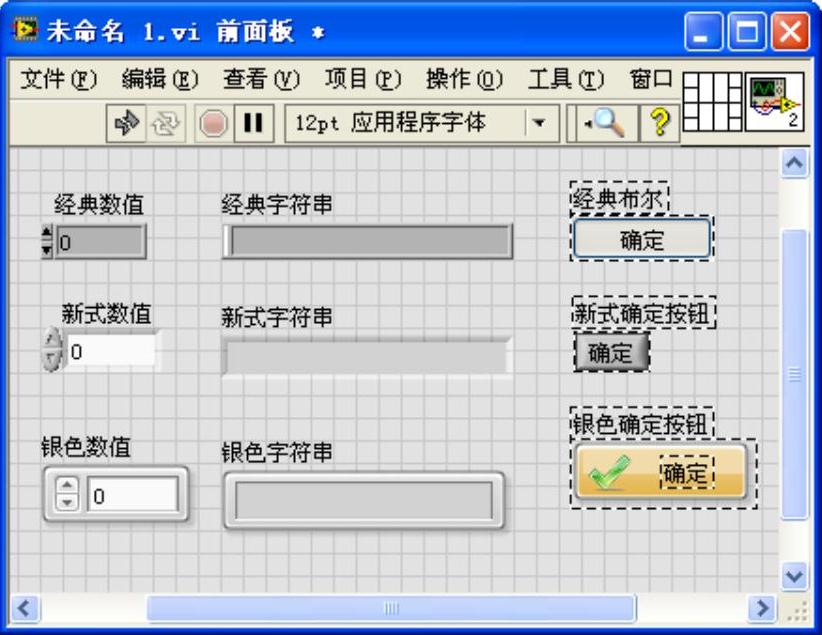

当选择单个对象时，直接用鼠标左键单击需要选中的对象；如果需要选择多个对象，则要在窗口空白处拖动鼠标，使拖出的虚线框包含要选择的目标对象，或者按住Shift键，用鼠标左键单击多个目标对象，如图4-12所示。

2.删除对象

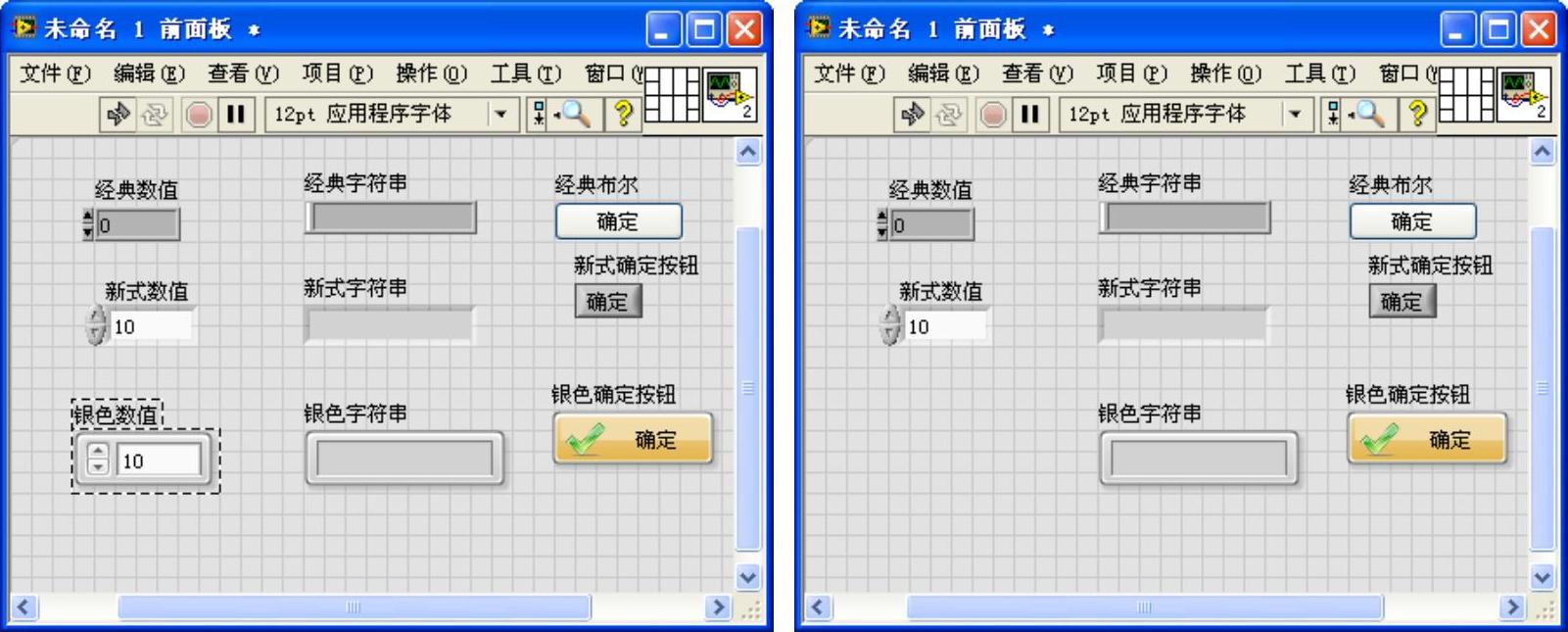

选中对象按<Delete>键，或在窗口菜单栏中选择“编辑”>>“删除”，即可删除对象。其结果如图4-13所示。

图4-12 选择对象

图4-13 删除对象

3.变更对象位置

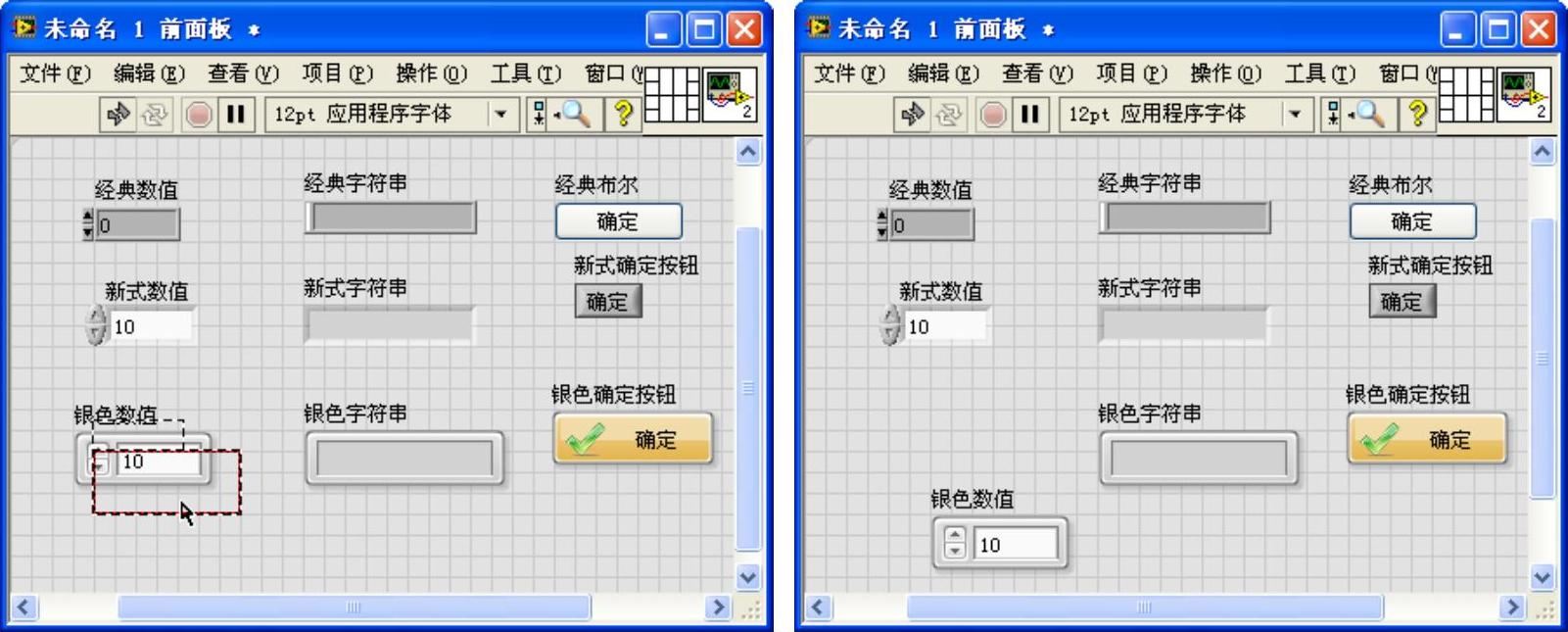

用对象操作工具拖动目标对象到指定位置，如图4-14所示。

注意

在拖动对象时，窗口中会出现一个红色的文本框，实时显示对象移动的相对坐标。

图4-14 移动的对象位置

4.改变对象的大小

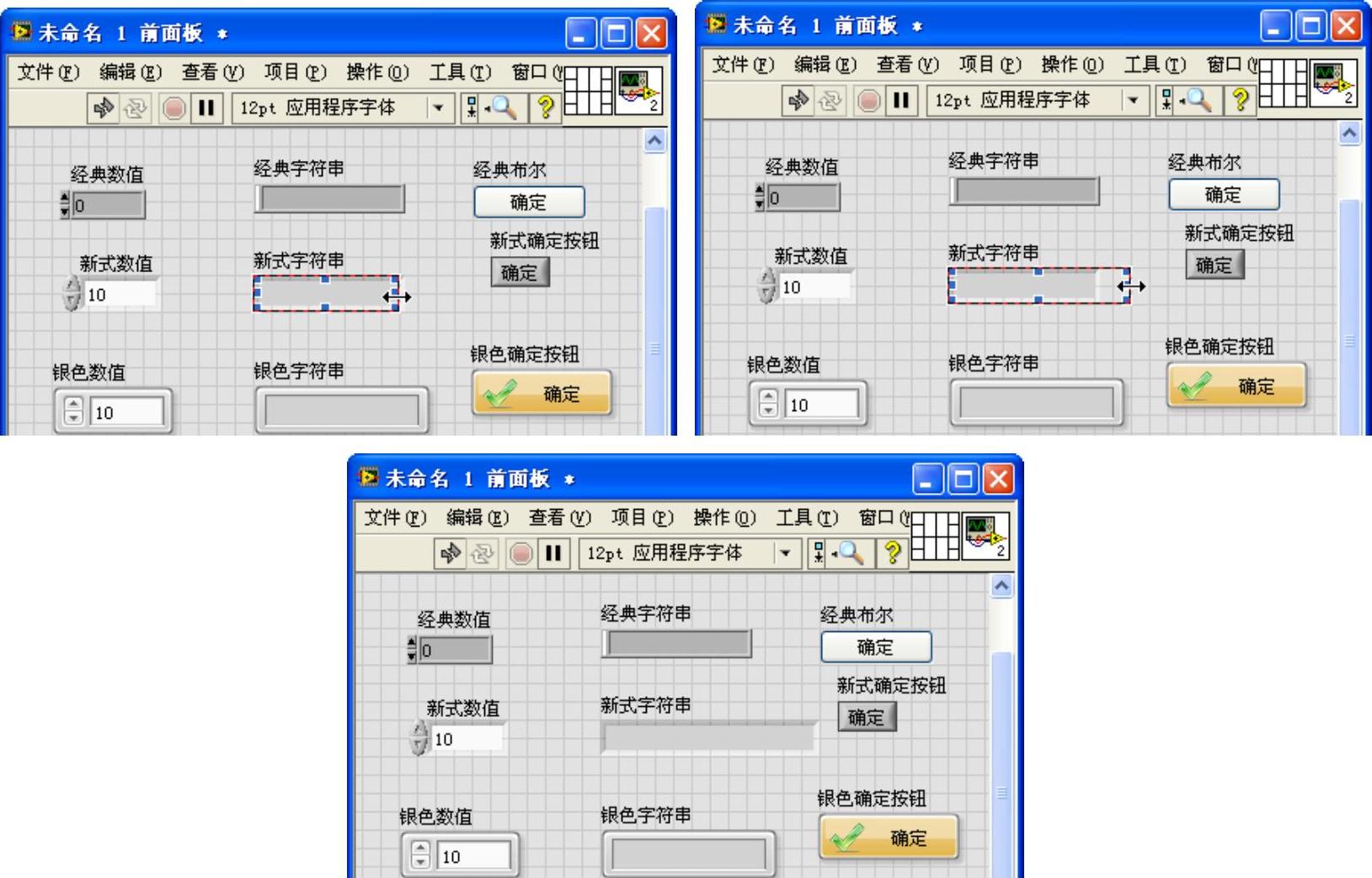

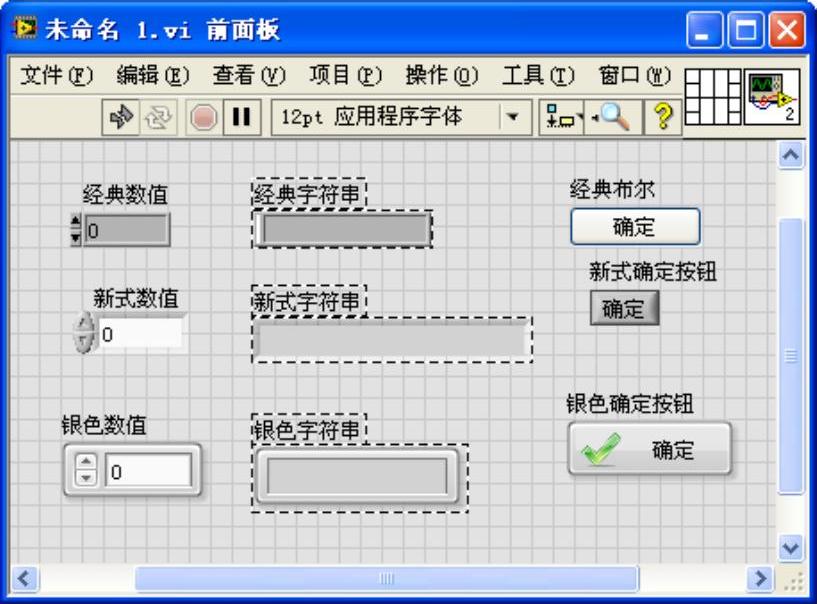

几乎每一个LabVIEW对象都有8个尺寸控制点，当对象操作工具位于对象上时，这8个尺寸控制点会显示出来，用对象操作工具拖动某个尺寸控制点，可以改变对象在该位置的尺寸，如图4-15所示。注意，有些对象的大小是不能改变的，例如框图程序中的输入端口或者输出端口、函数选板中的节点图标和子VI图标等。

注意

在拖动对象的边框时，窗口中也会出现一个黄色的文本框，实时显示对象的相对坐标。

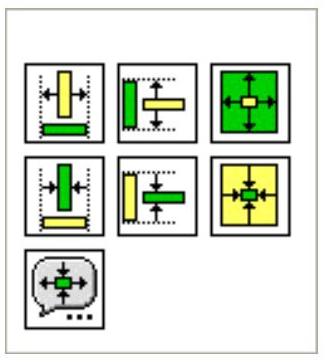

另外，LabVIEW的前面板窗口的工具条上还提供了一个“调整对象大小”按钮，用鼠标单击该按钮，弹出一个图形化下拉选单，如图4-16所示。

图4-15 改变对象的大小

图4-16 “调整对象大小”下拉选单

利用该选单中的工具可以统一设定多个对象的尺寸，包括将所选中的多个对象的长度设为这些对象的最大宽度、最小宽度、最大高度、最小高度、最大宽度和高度、最小宽度和高度以及指定的宽度和高度。

例如，将前面板上所有对象的宽度设为这些对象的最大宽度，步骤如下：

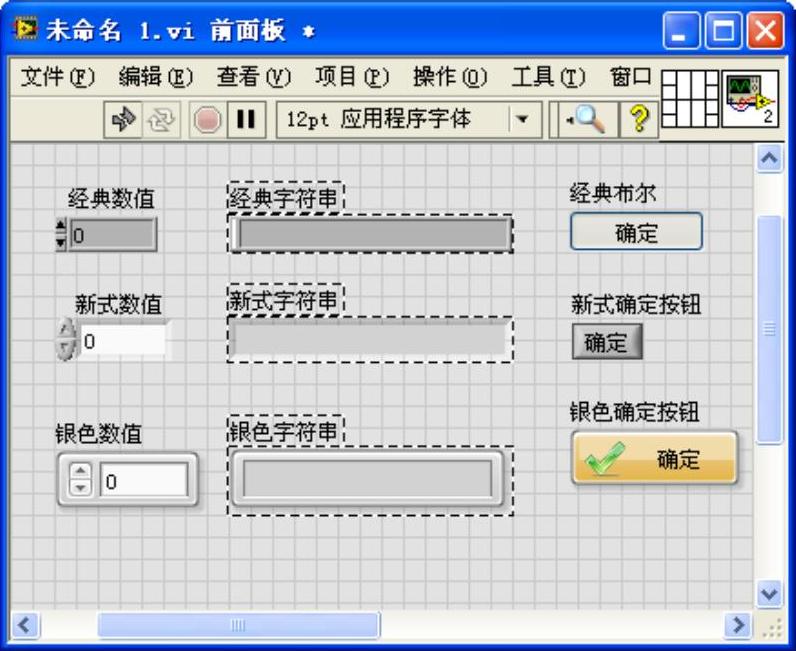

（1）选中目标对象，如图4-17所示。

（2）在“调整对象大小”下拉选单中选择“最大宽度”按钮。

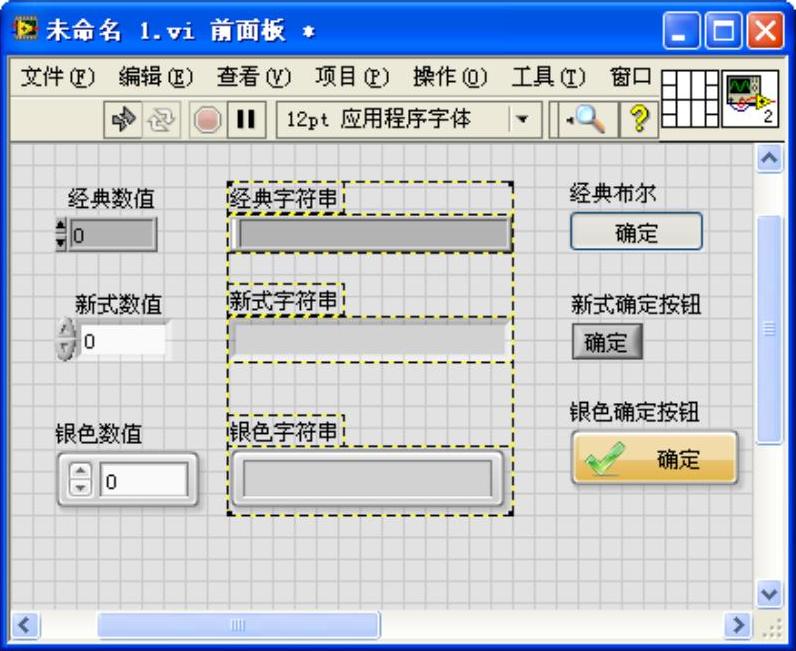

统一宽度后的对象如图4-18所示。

图4-17 选中目标对象

图4-18 统一宽度后的对象

若在“调整对象大小”下拉选单中选择“设置高度和宽度”，则会弹出一个“调整对象大小”对话框，用户可以在该对话框中指定对象的宽度和高度，如图4-19所示。

5.改变对象颜色

在工具模板中将鼠标切换为颜色工具。

在颜色工具的图标中，有两个上下重叠的颜色框，上面的颜色框代表对象的前景色或边框色，下面的颜色框代表对象的背景色。单击其中一个颜色框，就可以在弹出的颜色对话框中为其选择需要的颜色，

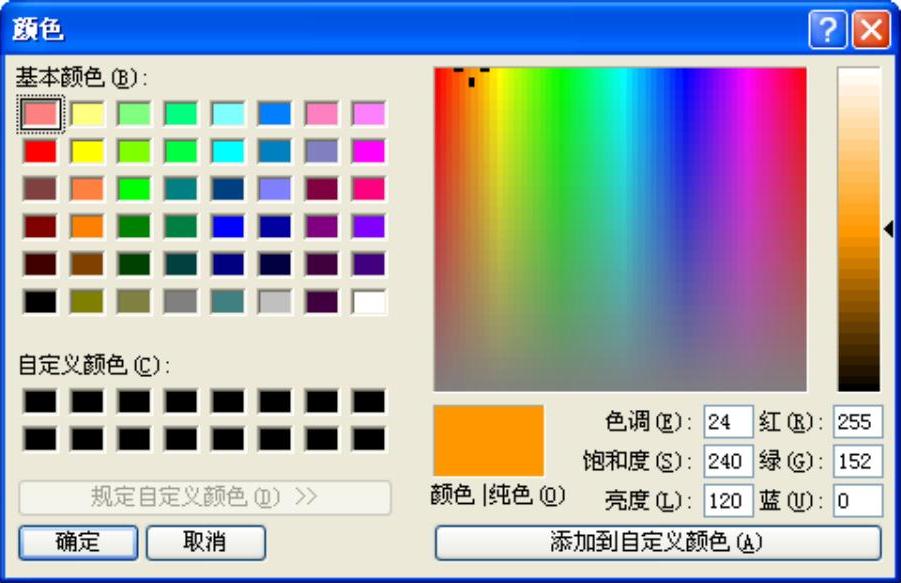

若颜色对话框中没有所需的颜色，可以单击颜色对话框中的“更多颜色”按钮，此时系统会弹出一个Windows标准“颜色”对话框，如图4-20所示，在这个对话框中可以选择预先设定的各种颜色，或者直接设定RGB三原色的数值，更加精确的选择颜色。

完成颜色的选择后，用颜色工具单击需要改变颜色的对象，即可将对象改为指定的颜色。

6.对齐对象

选中需要对齐的对象，然后在工具条中单击“对齐对象”按钮，会出现一个图形化的下拉选单，如图4-21所示。在下拉选单中可以选择各种对齐方式。选单中的各种图标很直观的表示了各种不同的对齐方式，有左边缘对齐、右边缘对齐、上边缘对齐、下边缘对齐、水平中轴线对齐以及垂直中轴线对齐等6种方式可选。

图4-19 “调整对象大小”对话框

图4-20 Windows标准“颜色”对话框

例如，要将几个对象按左边缘对齐，步骤如下：

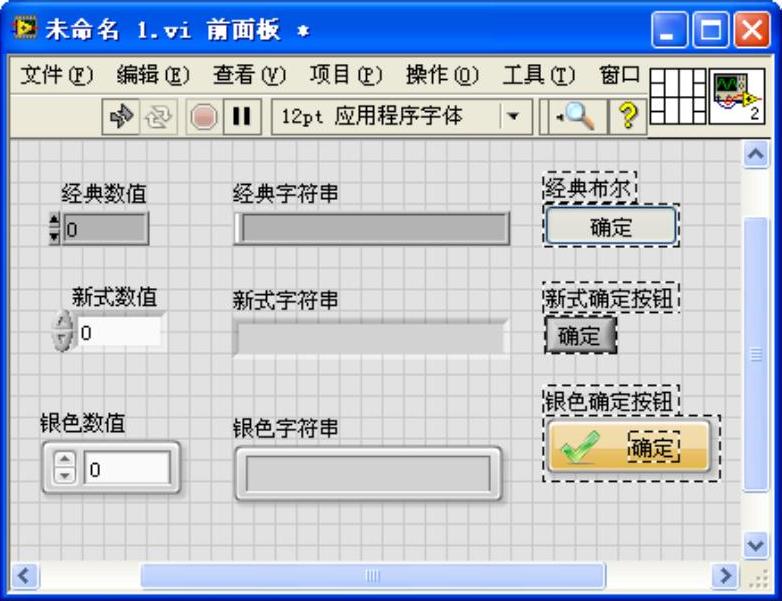

（1）选中目标对象，如图4-22所示。

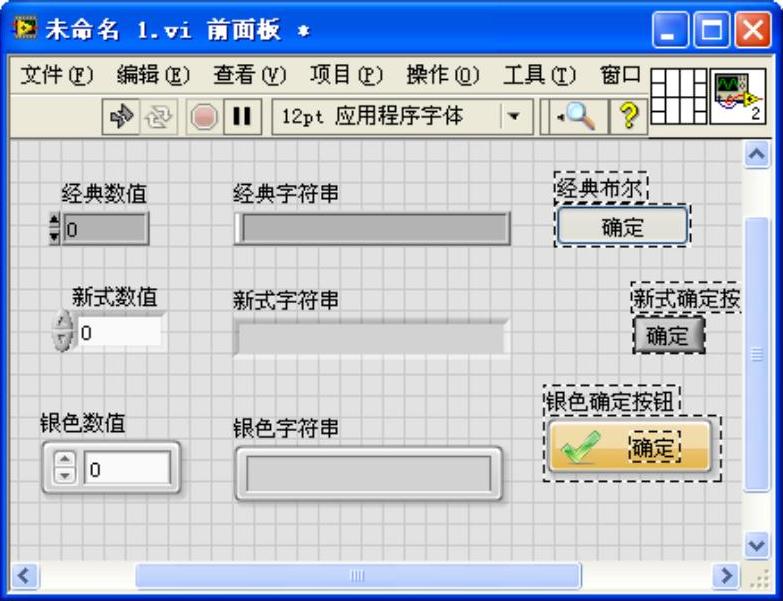

（2）在“对齐对象”下拉选单中选择“左边缘”对齐。左边缘对齐后的对象如图4-23所示。

(www.chuimin.cn)

图4-21 对齐对象下拉选单

图4-22 选中目标对象

图4-23 左边缘对齐后的对象

7.分布对象

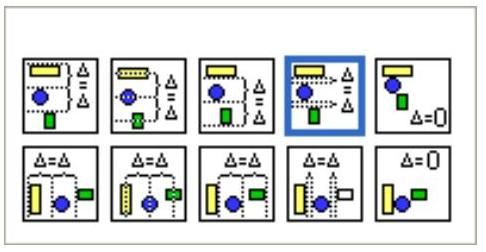

选中对象，在工具条中单击“分布对象”按钮，会出现一个图形化的下拉选单，如图4-24所示，在选单中可以选择各种分布方式。选单中的各图标很直观的表示了各种不同的分布方式。

例如，要将对象按照等间隔垂直分布步骤如下：

（1）选中目标对象如图4-25所示。

（2）在分布对象下拉选单中选择“垂直间距”。等间隔垂直分布的对象如图4-26所示。

图4-24 “分布对象”下拉选单

图4-25 选中目标对象

图4-26 等间隔垂直分布的对象

8.改变对象在窗口中的前后次序

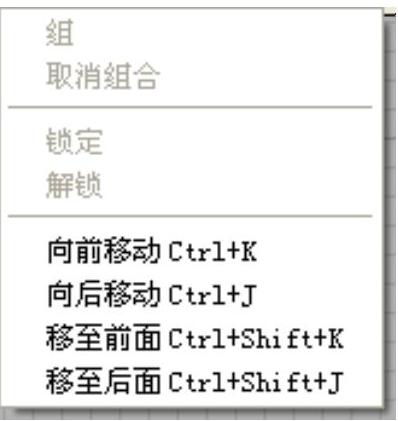

选中对象，在工具栏中单击中的“重新排序”按钮，可以在下拉选单中改变对象在窗口中的前后次序。下拉选单如图4-27所示。

“向前移动”是将对象向上移动一层；“向后移动”是将对象向下移动一层；“移至前面”是将对象移至窗口的最顶层；“移至后面”是将对象移动至窗口的最底层。

图4-27 “重新排序”下拉选单

例如，要将一个对象从窗口的最顶层移动至窗口的最底层，具体操作步骤如下：

（1）选中目标对象，如图4-28所示。

（2）在“从新排序”下拉选单中选择“移至后面”。改变次序后的对象如图4-29所示。

9.组合与锁定对象

在“重新排序”下拉选单中还有几个选项，他们分别是“组合”和“取消组合”、“锁定”和“取消锁定”。

图4-28 选中目标对象

图4-29 改变次序后的对象

“组合”的功能是将几个选定的对象组合成一个对象组，对象组中的所有对象形成一个整体，他们的相对位置和相对尺寸都相对固定。当移动对象组或改变对象组的尺寸时，对象组中所有的对象同时移动相同的距离或改变相同的尺寸。注意，“组合”的功能仅仅是将数个对象按照其位置和尺寸简单的组合在一起形成一个整体，并没有在逻辑上将其组合，它们之间在逻辑上的关系并没有因为组合在一起而得到改变。“取消组合”的功能是解除对象组中对象的组合，将其还原为独立的对象。

“锁定”的功能是将几个选定的对象组合成一个对象组，并且锁定该对象组的位置和大小，用户不能改变锁定的对象的位置和尺寸。当然，用户也不能删除处于锁定状态的对象。“取消锁定”的功能是解除对象的锁定状态。

当用户已经编辑好一个VI的前面板时，建议用户利用“组合”或者“锁定”功能将前面板中的对象组合并锁定，防止由于误操作而改变了前面板对象的布局。

例如，将几个前面板对象组合在一起，其步骤如下：

（1）选中目标对象，如图4-30所示。

（2）在“重新排序”下拉选单中选择“组合”。组合后的对象如图4-31所示。
