LabVIEW2012虚拟仪器操作指南：设置数值型控件属性
【摘要】：LabVIEW 2012中的数值型控件有着许多共有属性，每个控件又有自己独特的属性，这里只能对控件的共有属性做比较详细的介绍。图3-19 数值型控件量表的属性选项页图3-20 用户可以选择的数值型控件刻度样式LabVIEW 2012为用户提供了丰富、形象而且功能强大的数值型控件，用于数值型数据的控制和显示，合理地设置这些控件的属性是使用它们进行前面板设计的有力保证。
LabVIEW 2012中的数值型控件（位于控件模板中的Numeric子模板中）有着许多共有属性，每个控件又有自己独特的属性，这里只能对控件的共有属性做比较详细的介绍。
下面以数值型控件——量表为例介绍数值型控件的常用属性及其设置方法。
数值型控件的常用属性有：
➢标签：用于对控件的类型及名称进行注释。
➢标题：控件的标题，通常和标签相同。
➢数字显示：以数字的方式显示控件所表达的数据。

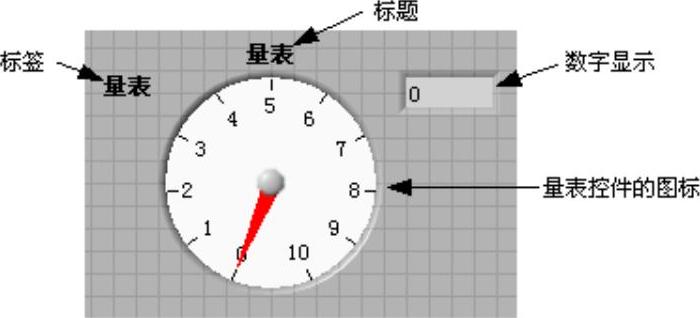

图3-17显示了量表控件的标签、标题、数字显示等属性。

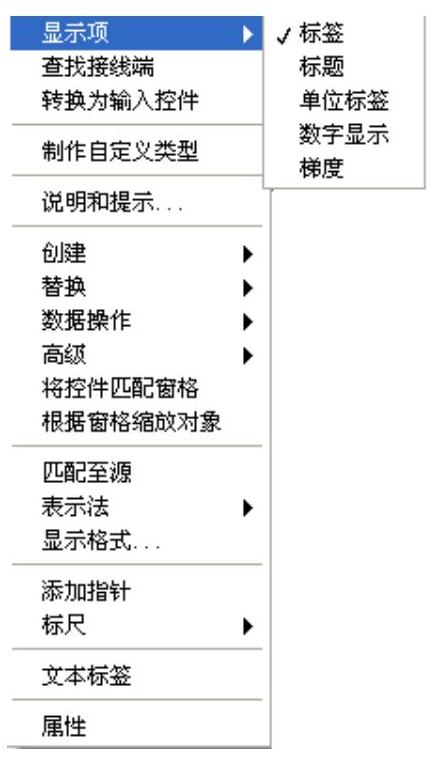

在前面板的图标上单击鼠标右键，弹出如图3-18所示的快捷菜单，从菜单中可以通过选择标签、标题、数字显示等属性可以切换是否显示控件的这些属性，另外，通过工具模板中的文本按钮
来修改标签和标题的内容。
图3-17 量表控件的基本属性
图3-18 数值型控件（以量表为例）的属性快捷菜单

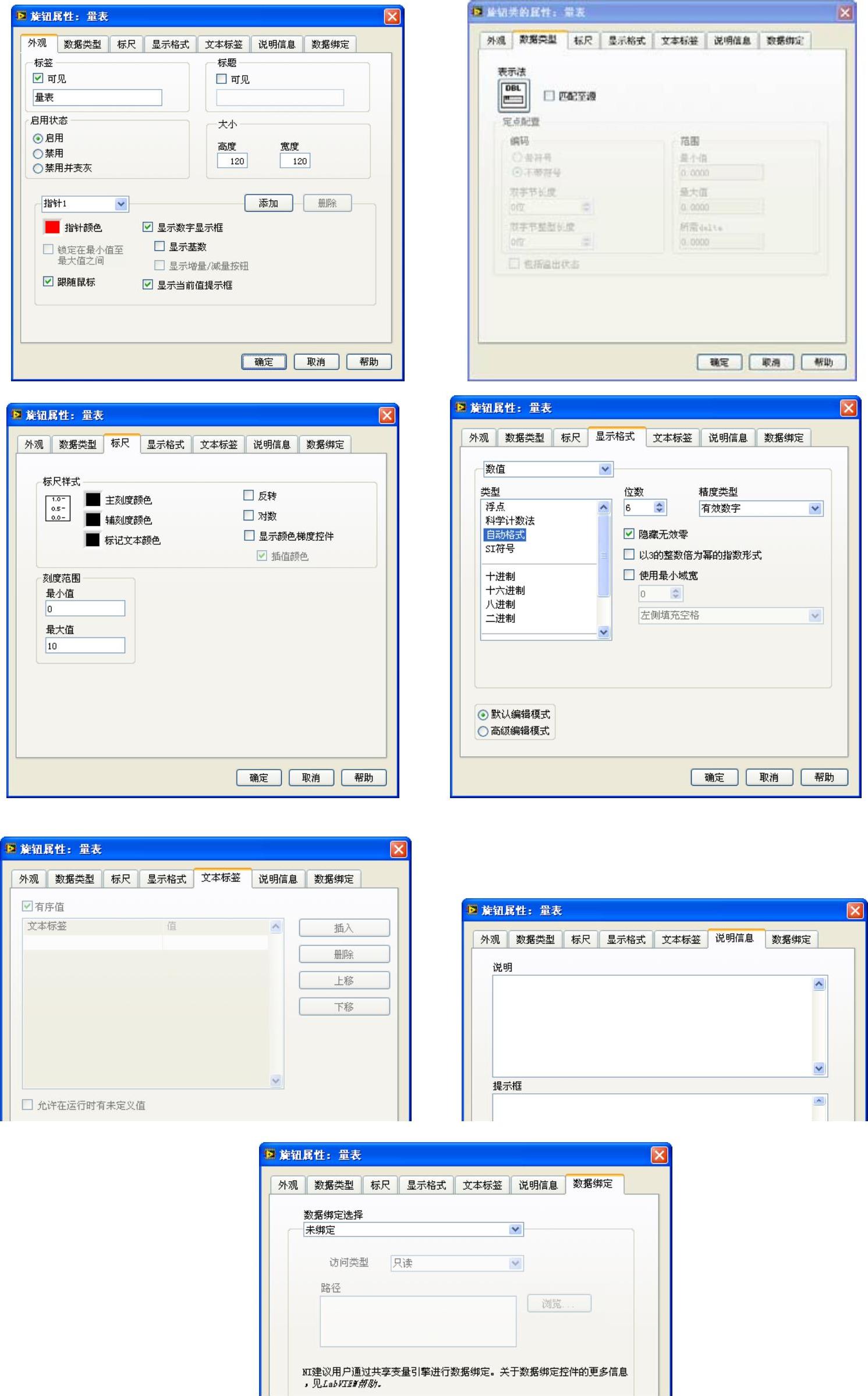

数值型控件的其他属性可以通过它的“旋钮属性”对话框进行设置，在控件的图标上单击鼠标右键，并从弹出的快捷菜单中选择属性，可以打开“属性”对话框。对话框分为7个选项页，分别是外观、数据类型、标尺、显示格式、文本标签、说明信息和数据绑定。7个选项页分别如图3-19所示。(www.chuimin.cn)
➢外观选项卡：用户可以设置与控件外观有关的属性。用户可以修改控件的标签和标题属性以及设置其是否可见；可以设置控件的启用状态，以决定控件是否可以被程序调用；在外观选项页中用户也可以设置控件的颜色和风格。
➢数据类型选项卡：用户可以设置数值型控件的数据范围以及默认值。
➢标尺选项卡：用户可以设置数值型控件的标尺样式及刻度范围。可以选择的刻度样式类型如图3-20所示。
➢显示格式：与数据类型和标尺选项页一样，显示格式选项也是数值型控件所特有的属性。在显示格式选项页中用户可以设置控件的数据显示格式以及精度。该选项也包含两种编辑模式，分别是默认编辑模式和高级编辑模式，在高级编辑模式下，用户可以对控件的格式与精度做更为复杂的设置。
➢文本标签选项卡：用于配置带有标尺的数值对象的文本标签。
➢说明信息选项卡：用于描述该对象的目的并给出使用说明。
➢数据绑定选项卡：用于将前面板对象绑定至网络发布项目项以及网络上的PSP数据项。
图3-19 数值型控件量表的属性选项页
图3-20 用户可以选择的数值型控件刻度样式
LabVIEW 2012为用户提供了丰富、形象而且功能强大的数值型控件，用于数值型数据的控制和显示，合理地设置这些控件的属性是使用它们进行前面板设计的有力保证。
