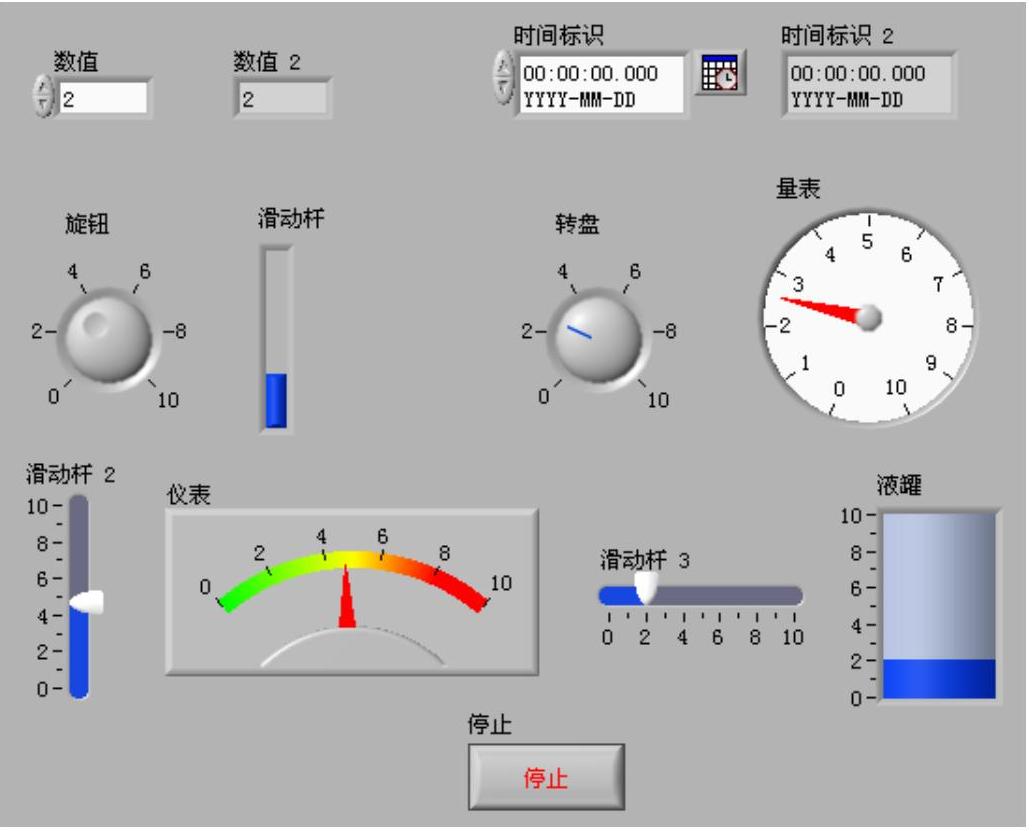

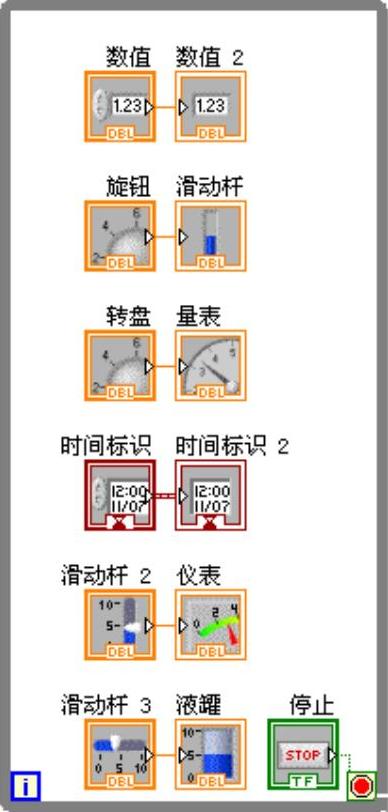

【摘要】：用操作工具单击数值控件的递增或递减箭头。数值控件一般最多显示6位数字，超过6位自动转换为以科学计数法表示。图3-4 新式a）、经典b）、银色c）及系统d）数值型控件选板3.滚动条控件与滑动杆控件相似，滚动条控件是用于滚动数据的数值对象。例3-1：数值型控件的使用方法。在程序中用左边的数值型输入控件控制右边的数值型输出控件进行数据的显示。

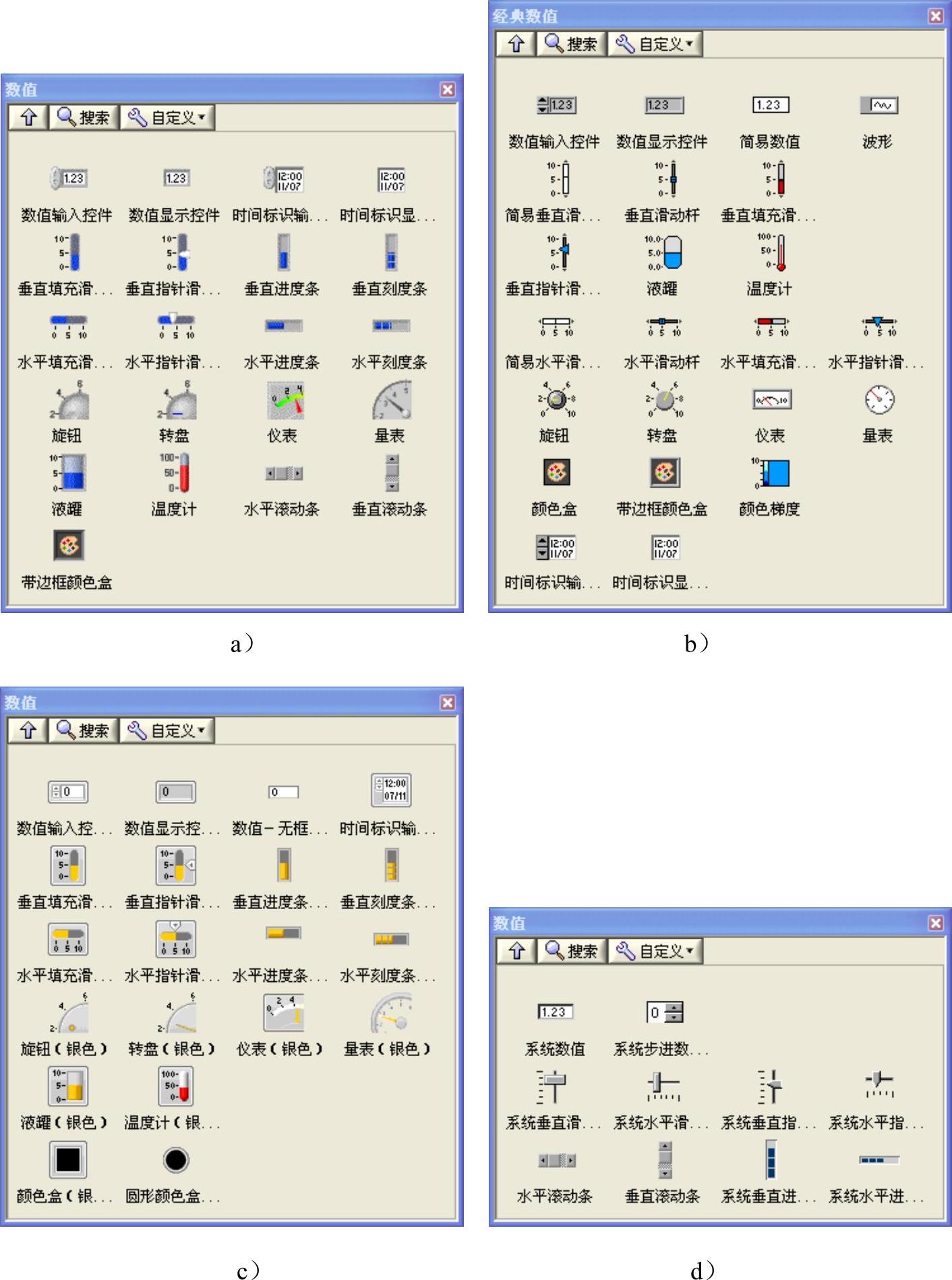

位于数值和经典数值选板上的数值对象可用于创建滑动杆、滚动条、旋钮、转盘和数值显示框。其中，经典选板上还有颜色盒和颜色梯度，用于设置颜色值；其余选板上还有时间标识，用于设置时间和日期值。数值对象用于输入和显示数值。LabVIEW2012简体中文版的新式数值对象如图3-4所示。

1.数值控件

数值控件是输入和显示数值数据的最简单方式。这些前面板对象可在水平方向上调整大小，以显示更多位数。使用下列方法改变数值控件的值：

➢用操作工具或标签工具单击数字显示框，然后通过键盘输入数字。

➢用操作工具单击数值控件的递增或递减箭头。

➢使用操作工具或标签工具将光标放置于需改变的数字右边，然后在键盘上按向上或向下箭头键。

➢默认状态下，LabVIEW的数字显示和存储与计算器类似。数值控件一般最多显示6位数字，超过6位自动转换为以科学计数法表示。右键单击数值对象并从快捷菜单中选择格式与精度，打开数值属性对话框的格式与精度选项卡，从中配置LabVIEW在切换到科学计数法之前所显示的数字位数。

2.滑动杆控件

滑动杆控件是带有刻度的数值对象。滑动杆控件包括垂直和水平滑动杆、液罐和温度计。可使用下列方法改变滑动杆控件的值：

➢使用操作工具单击或拖曳滑块至新的位置。

➢与数值控件中的操作类似，在数字显示框中输入新数据。

滑动杆控件可以显示多个值。右键单击该对象，在快捷菜单中选择添加滑块，可添加更多滑块。带有多个滑块的控件的数据类型为包含各个数值的簇。
