LabVIEW2012中文版菜单栏及其功能介绍
【摘要】：要想熟练的使用LabVIEW编写程序，了解其编程环境是非常必要的，在LabVIEW 2012中，菜单是其编程环境的重要组成部分，这部分将介绍LabVIEW2012菜单。图2-14 查看菜单图2-15 项目菜单新建项目：用于新建一个项目文件。
VI窗口顶部的菜单为通用菜单，同样适用于其他程序，如打开、保存、复制和粘贴，以及其他LabVIEW的特殊操作。某些菜单选项有快捷键。
要想熟练的使用LabVIEW编写程序，了解其编程环境是非常必要的，在LabVIEW 2012中，菜单是其编程环境的重要组成部分，这部分将介绍LabVIEW2012菜单。
1.文件菜单
LabVIEW2012的文件菜单囊括了对其程序（即VI）操作的几乎所有命令，如图2-12所示。
➢新建VI：新建VI菜单，用于新建一个空白的VI程序。
➢新建…：新建菜单，打开如图2-4所示的“创建项目”对话框，新建空白VI、根据模板创建VI或者创建其他类型的VI。
➢打开…：打开菜单，用来打开一个VI。
➢关闭：关闭菜单，用于关闭当前VI。
➢关闭全部：关闭所有的VI菜单，关闭打开的所有VI。
➢保存：保存菜单，保存当前编辑过的菜单。
➢另存为…：另存为菜单，另存为其他VI。
➢保存全部：保存所有修改过的VI，包括子VI。
➢保存为前期版本：为了能在前期版本中打开现在所编写程序，可以保存为前期版本的VI。
➢新建项目：新建项目菜单。
➢打开项目…：打开项目菜单。
➢页面设置…：页面设置菜单，用于设置打印当前VI的一些参数。
➢打印…：打印菜单，打印当前VI。
➢VI属性：VI属性菜单，用来叉开和设置当前VI的一些属性。
➢近期项目：最近曾经打开过的一些项目，用来快速打开曾经打开过的项目。
➢近期文件：最近曾经打开过的一些文件，用来快速打开曾经打开过的VI。
➢退出：退出菜单，用于退出LabVIEW2012。
2.编辑菜单
编辑菜单中列出了几乎所有对VI及其组件进行编辑的命令，如图2-13所示。

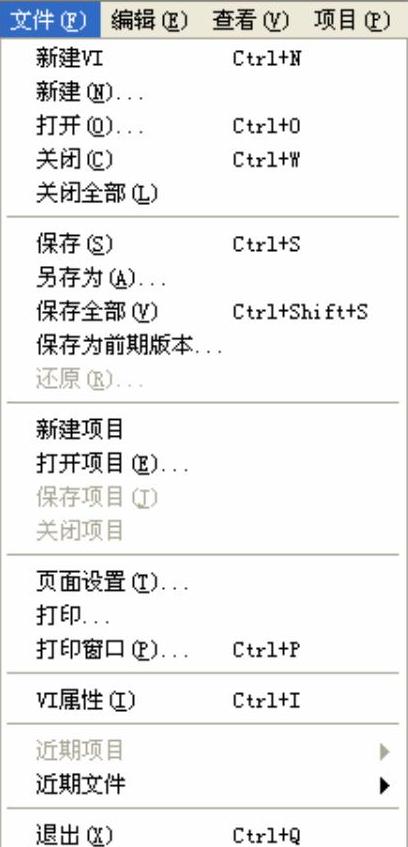

图2-12 文件菜单
图2-13 编辑菜单
➢撤销：用于撤销上一步操作，回复到上一次编辑之前的状态。
➢重做：执行和撤销相反的操作，再次执行上一次“撤销”所做的修改。
➢剪切：删除所选定的文本、控件或者其他对象，并将其放到剪贴版中。
➢复制：用于将选定的文本、控件或者其他对象复制到剪贴板中。
➢粘贴：用于将剪贴板中的文本、控件或者其他对象从剪贴板中放到当前光标位置。
➢从项目中除：用于除当前选定的文本、控件或者其他对象，和剪切不同的是，删除不把这些对象放入剪贴版中。
➢选择全部：选择全部对象。
➢当前值设置为默认值：将前面板设置为默认值，将当前前面板上的对象的取值设置为该对象的默认值，这样当下一次打开该VI时，该对象将被赋予该默认值。
➢重新初始化为默认值：将前面板上对象的取值初始化为原来的默认值。
➢自定义控件：用于定制前面板中的控件。
➢导入图片至剪贴板：用来从文件中导入图片。
➢设置Tab键顺序：设定Tab键切换顺序，可以设定用Tab键切换前面板上对象是的顺序。
➢除断线：用于出去VI后面板中由于连线不当造成的断线。
➢整理程序框图：重新整理对象和信号并调整大小，提高可读性。
➢从所选项创建VI片段：在出现的对话框中，选择要保存VI片段的目录。
➢创建子VI：用于创建一个子VI。
➢启用程序框图网格对齐：面板栅格对齐功能失效，禁用前面板上面的对齐网格，单击该菜单项，该项变为启用前面板网格对齐，再次单击该菜单项将显示面板上面的对齐网格。
➢对齐所选项：将所选对象对齐。
➢VI修订历史：用于记录VI的修订历史。
➢运行时菜单：用于设置程序运行时的菜单项。
➢查找和替换：查找和替换菜单。
➢显示搜索结果：显示搜索到的结果。
3.查看菜单
LabVIEW 2012的查看菜单包括了程序中所有与显示操作有关的命令，如图2-14所示。
➢控件选板：显示控件选板菜单，用来显示LabVIEW的控件选板。
➢函数选板：显示函数选板，用来显示LabVIEW的函数选板。
➢工具选板：显示工具选板，用来显示LabVIEW的工具选板。
➢快速放置：显示快速放置对话框，依据名称指定选板对象，并将对象置于程序框图或前面板。
➢断点管理器：显示断点管理器窗口，该窗口用于在VI的层次结构中启用、禁用或清除全部断点。
➢探针检测窗口：可打开探针检测窗口。右键单击连线，在快捷菜单中选择探针或使用探针工具，可显示该窗口。使用探针查看窗口管理探针。
➢错误列表：显示错误列表，用于显示VI程序的错误。
➢加载并保存警告列表：显示加载并保存警告对话框，通过该对话框可查看要加载或保存的项的警告详细信息。
➢VI层次结构：显示VI的层次结构，用于显示该VI与其调用的子VI之间的层次关系。
➢LabVIEW类层次结构：类浏览器，用于浏览程序中使用的类。
➢浏览关系：浏览VI类之间的关系，用来浏览程序中所使用的所有VI之间的相对关系。
➢ActiveX控件属性浏览器：用与浏览ActiveX控件的属性。
➢启动窗口：启动图2-14所示的启动窗口。
➢导航窗口：显示导航窗口菜单，用于显示VI程序的导航窗口。
➢工具栏：工具栏选项。
4.项目菜单
LabVIEW2012简体中文版的项目菜单中包含了LabVIEW中所有与项目操作相关的命令，如图2-15所示。
图2-14 查看菜单

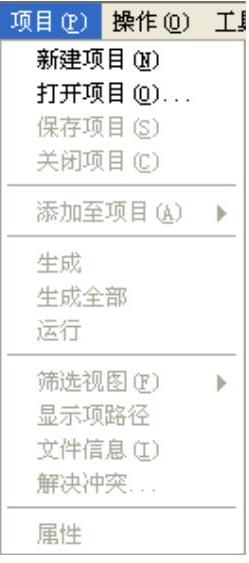

图2-15 项目菜单
➢新建项目：用于新建一个项目文件。
➢打开项目：用于打开一个已有的项目文件。
➢保存项目：用于保存一个项目文件。
➢关闭项目：用于关闭项目文件。
➢添加至项目：将VI或者其他文件添加到现有的项目文件中。(www.chuimin.cn)
➢生成：生成可执行文件。
➢运行：运行VI。
➢文件信息：当前项目的信息。
➢解决冲突：打开解决项目冲突对话框，可通过重命名冲突项，或使冲突项从正确的路径重新调用依赖项解决冲突。
➢属性：显示当前项目属性。
5.操作菜单
LabVIEW 2012简体中文版的操作菜单中包括了对VI操作的基本命令，如图2-16所示。
➢运行：用于运行VI程序。
➢停止：用来终止VI程序的运行。
➢单步步入：单步执行进入程序单元。
➢单步步过：单步执行完成程序单元。
➢单步步出：单步执行出程序单元。
➢调用时挂起：当VI被调用时，挂起程序。
➢结束时打印：在VI运行结束后打印该VI。
➢结束时记录：在VI运行结束后记录运行结果到记录文件。
➢数据记录：单击数据记录菜单可以打开它的下级菜单，设置记录文件的路径等。
➢切换至运行模式：切换到运行模式，当用户单击该菜单项时，LabVIEW将切换为运行模式，同时该菜单向变为切换至编辑模式，再次单击该菜单项，则切换至编辑模式。
➢连接远程前面板：与远程前面板连接，单击该菜单项将弹出如图2-17所示的“连接远程面板”对话框，可以设置与远程的VI连接、通信。
➢调试应用程序或共享库：对应用程序或共享库进行调试。单击该选项会弹出“调试应用程序或共享库”对话框，如图2-18所示。

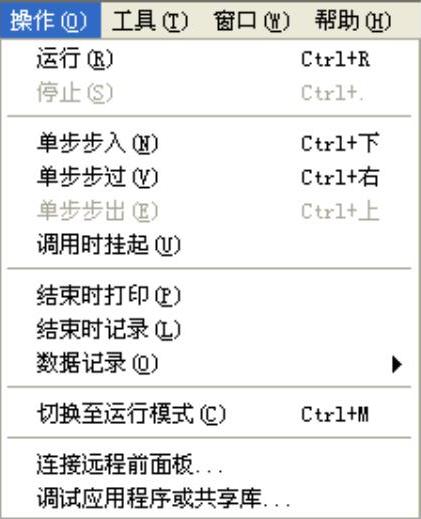

图2-16 操作菜单

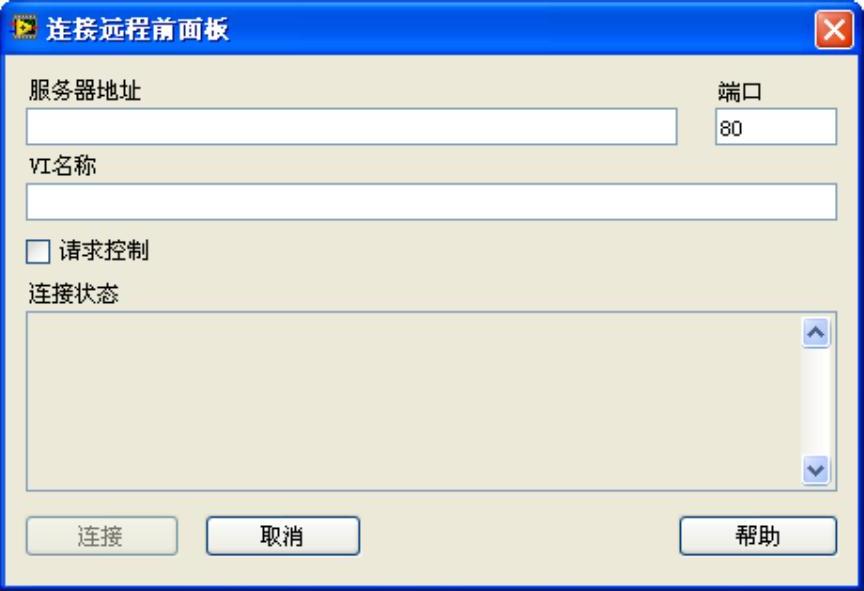

图2-17 “连接远程前面板”对话框
6.工具菜单
LabVIEW 2012简体中文版的工具菜单中包括了编写程序的几乎所有工具，包括一些主要工具和辅助工具如图2-19所示。

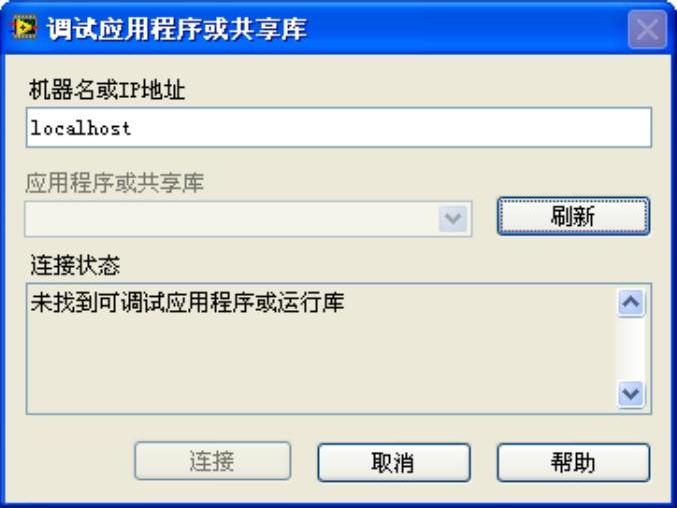

图2-18 “调试应用程序或共享库”对话框
图2-19 工具菜单
➢Measurement&Automation Explor…：打开MAX程序。
➢仪器：使用仪器子菜单，单击该菜单可以打开它的下级菜单，可以选择连接NI的仪器驱动网络或者导入CVI仪器驱动程序。
➢比较：比较子菜单，用于比较两个VI的不同之处。假如两个VI非常相似，却又比较复杂，用户想要找出两个VI中的不同之处，可以使用这项功能。
➢合并：合并子菜单，用于可以交互方式合并两个VI或LLB的改动。
➢性能分析：对VI的性能即占用资源的情况进行比较。
➢安全：对用户所编写的程序进行保护，如设置密码等。
➢用户名：利用该选项可以设置用户的姓名。
➢通过VI生成应用程序：弹出“通过VI生成应用程序”对话框，该对话框用于通过打开的VI生成独立的应用程序。
➢转换程序生成脚本：可显示“转换程序生成脚本”对话框，通过该对话框将程序生成脚本文件（.bld）的设置由前期LabVIEW版本转换为新项目中的程序生成规范。
➢源代码控制：源代码控制子菜单，单击此菜单可以打开他的下级菜单，设置和进行源代码的高级控制。
➢LLB管理器：VI库文件管理器菜单，单击此菜单可以打开库文件管理器，并对库文件进行新建、复制、重命名、删除，以及转换等操作。
➢导入：用来向当前程序导入.net控件、ActiveX控件、共享库等。
➢共享变量：包含共享变量函数。单击“工具”>>“共享变量”>>“注册计算机”，弹出“注册远程计算机”对话框，如图2-20所示。

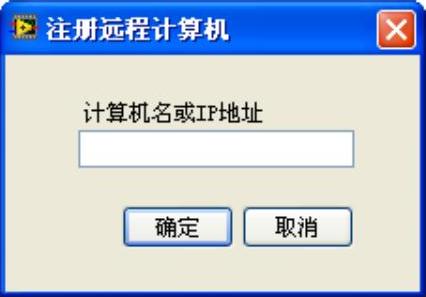

图2-20 注册远程计算机对话框
➢在磁盘上查找VI：查找VI菜单，用来搜索磁盘上制定路径下的VI程序。
➢NI范例管理器：用于查找NI为用户提供的各种范例。
➢远程前面板连接管理器：用于管理远程VI程序的远程连接。
➢Web发布工具：网络发布工具菜单，单击此菜单可以打开网络发布工具管理器窗口，设置通过网络访问用户的VI程序。
➢高级：高级子菜单，单击此菜单可以打开它的下级菜单，包含一些对VI操作的高级使用工具。
➢选项：用于设置LabVIEW以及VI的一些属性和参数。
7.窗口菜单
利用窗口菜单可以打开LabVIEW 2012简体中文版的各种窗口，例如前面板窗口、程序框图窗口以及导航窗口。LabVIEW 2012简体中文版的窗口菜单如图2-21所示。
➢显示前面板：显示程序框图/前面板菜单，用来切换程序框图和前面板。
➢左右两栏显示：用来将VI的前面板和程序框图左右（横向）排布。
➢上下两栏显示：用来将VI的前面板和程序框图上下（纵向）排布。
另外，在窗口菜单的最下方显示了当前打开的所有VI的前面板和程序框图，因此，可以从窗口菜单的最下方直接进入那些VI的前面板或程序框图。
8.帮助菜单
LabVIEW 2012简体中文版提供了功能强大的帮助功能，集中体现在它的帮助菜单上。LabVIEW 2012简体中文版的帮助菜单如图2-22所示。

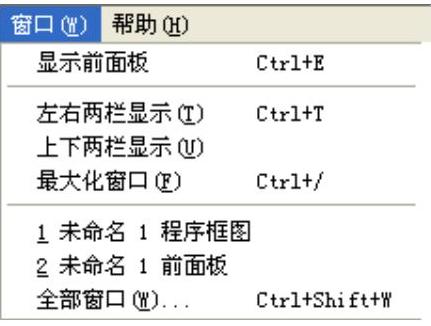

图2-21 窗口菜单

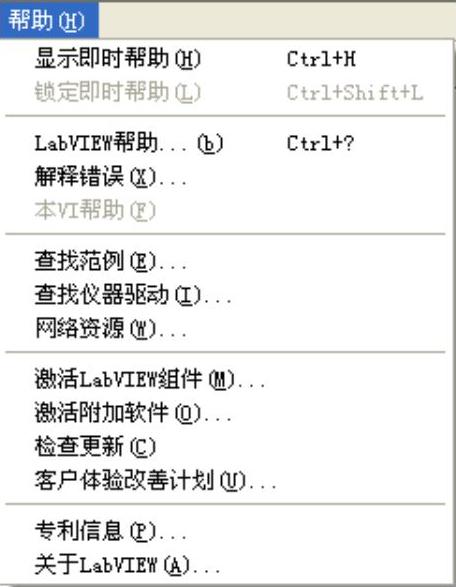

图2-22 帮助菜单
➢显示即时帮助：选择是否显示即时帮助窗口以获得即时帮助。
➢锁定即时帮助：用于锁定即时帮助窗口。
➢LabVIEW帮助：VI、函数以及如何获取帮助菜单，打开帮助文档，搜索帮助信息。
➢解释错误：提供关于VI错误的完整参考信息。
➢本VI帮助：直接查看LabVIEW帮助中关于VI的完整参考信息。
➢查找范例：用于查找LabVIEW中带有的所有范例。
➢查找仪器驱动：显示NI仪器驱动查找器，查找和安装LabVIEW即插即用仪器驱动。该选项在Mac OS上不可用。
➢网络资源：打开NI公司的官方网站，在网络上查找LabVIEW程序的帮助信息。
➢激活LabVIEW组件：显示NI激活向导，用于激活LabVIEW许可证。该选项仅在LabVIEW试用模式下出现。
➢激活附加软件：通过该向导可激活第三方附加软件。依据自动或手动激活一个或多个附件。
➢检查更新：显示NI更新服务窗口，该窗口通过ni.com查看可用的更新。
➢专利信息：显示NI公司的所有相关专利。
➢关于LabVIEW：显示LabVIEW的相关信息。
