在本例中，将使用压凹特征重塑零件，创建保护网板，如图5-79所示。

本练习将应用以下技术：

●多实体。

●压凹特征。

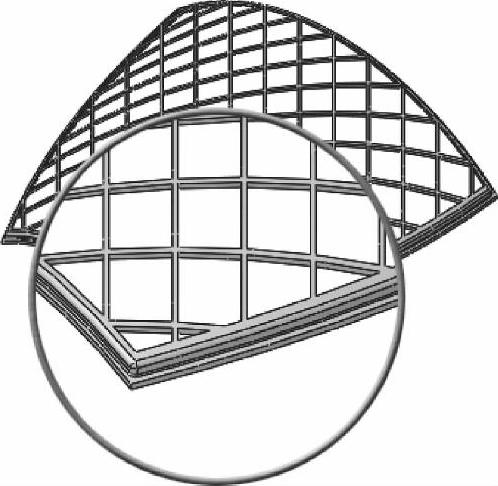

图5-79 保护网板

操作步骤

步骤1 打开零件打开“Lesson05/Exercises”文件夹下的零件“Protect Screen-In-dent”。本练习中的文件是一个已完成的零件的复制件。

步骤2 退回特征如图5-80所示，退回至抽壳特征之前。将在设计树中的此位置建造压凹工具实体。

图5-80 退回特征

步骤3 隐藏实体隐藏拉伸实体。

技巧

用户可以在实体文件夹或图形区域来隐藏实体，或者通过在设计树上隐藏与实体关联的特征对实体进行隐藏。

步骤4 绘制草图将上视基准面作为草图平面，绘制草图。然后在FeatureManager设计树中选择Outside Profile草图，使用【等距实体】命令，在Outside Profile草图的轮廓内部创建一个等距距离为2mm的等距轮廓线，如图5-81所示。

步骤5 创建拉伸特征拉伸步骤4绘制的草图，终止条件设置为【到指定面指定距离】，并选择旋转薄壁特征的上表面作为指定面。

设置【等距距离】为1mm，并选择【反向等距】选项确保生成的特征在旋转薄壁特征之上，如图5-82所示。

注意

取消勾选【合并结果】复选框。

步骤6 创建圆角特征在新创建的拉伸实体的上表面和4条直边线上添加半径为0.5mm的圆角，如图5-83所示。

步骤7 创建压凹特征单击【压凹】命令，【目标实体】选择旋转薄壁实体，【工具实体区域】选择拉伸实体顶部曲面。在【参数】选项中，设置【厚度】为1mm，设置【间隙】为0mm。单击【确定】，如图5-84所示。(www.chuimin.cn)

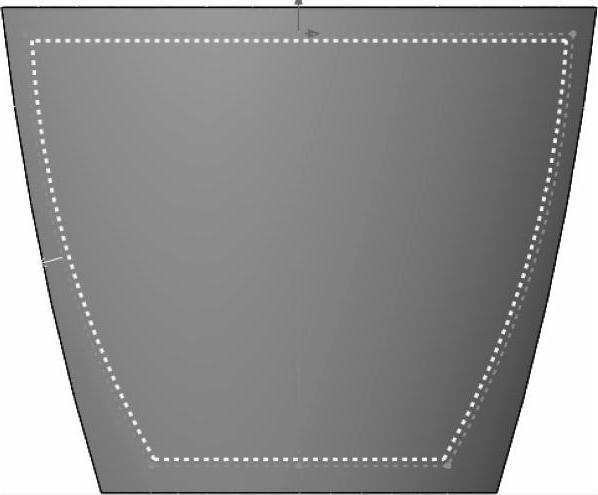

图5-81 绘制草图

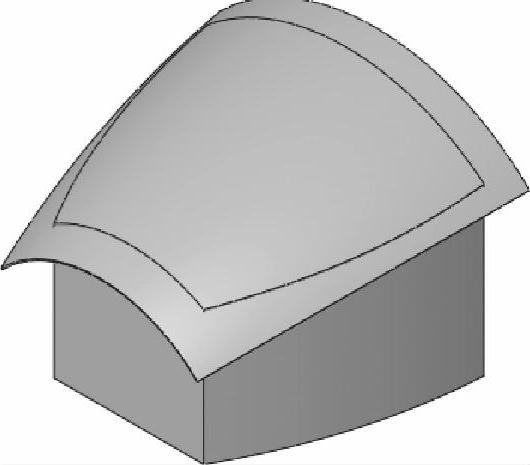

图5-82 创建拉伸特征

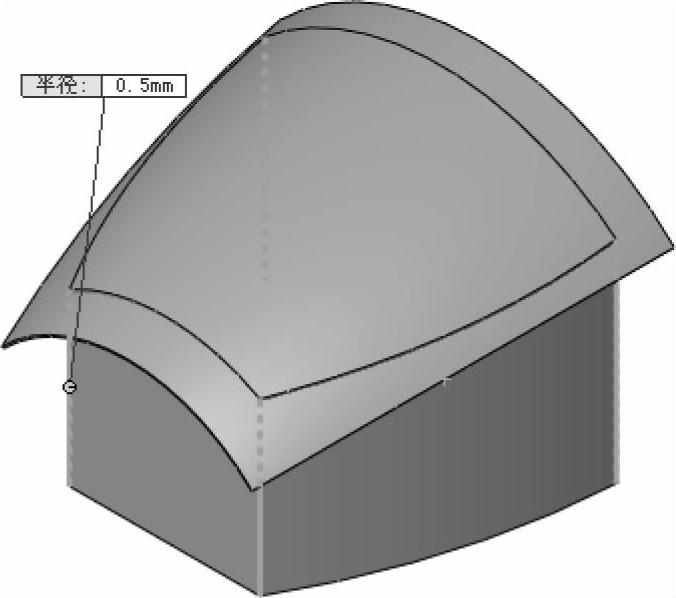

图5-83 创建圆角特征

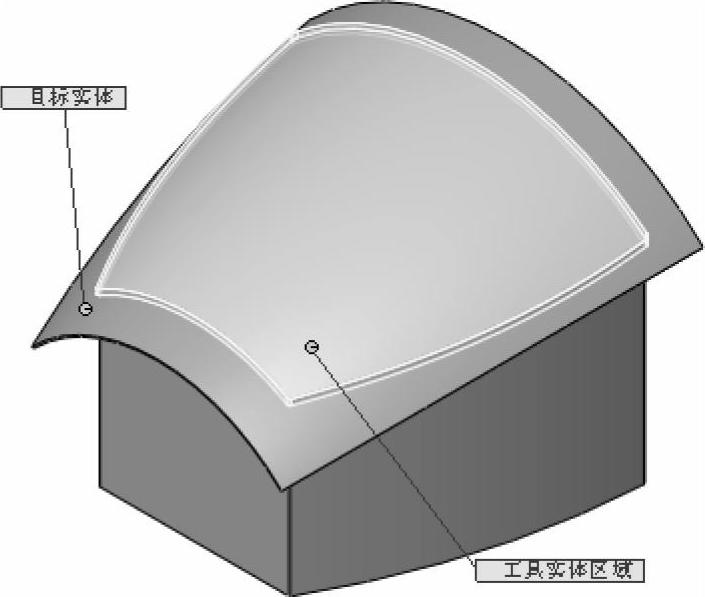

图5-84 创建压凹特征

步骤8 隐藏实体隐藏实体，查看结果如图5-85所示。

步骤9 添加圆角在压凹实体区域的凹变上创建半径为0.5mm圆角。在压凹实体区域的凸变上创建半径为1.5mm圆角，如图5-86的剖视图所示。

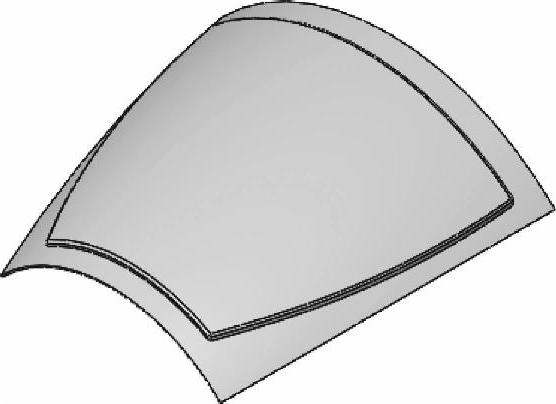

图5-85 隐藏实体

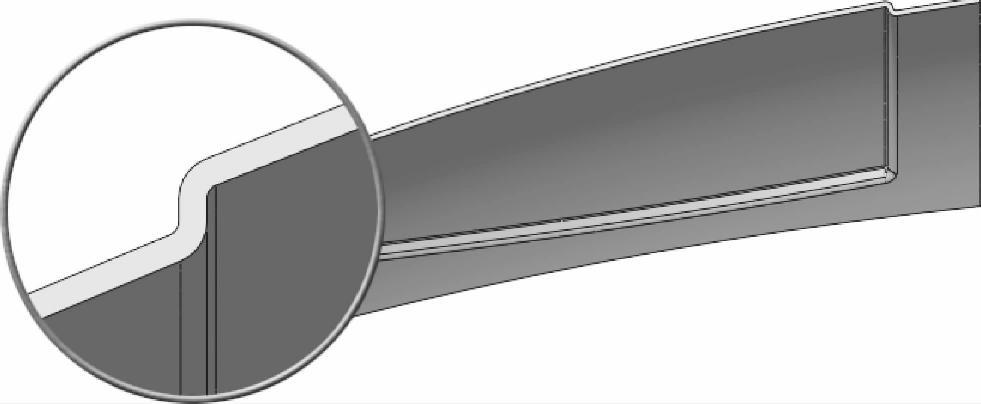

图5-86 添加圆角

步骤10 还原特征系统会重建并整合所做的更改部分，如图5-87所示。

步骤11 删除实体展开【实体】文件夹，右键单击工具实体“圆角1”，并选择【删除实体】，单击【确认】。特征树上会生成一个“实体-删除1”的特征，而“圆角1”则会从【实体】文件夹中移除。

步骤12 保存并关闭零件

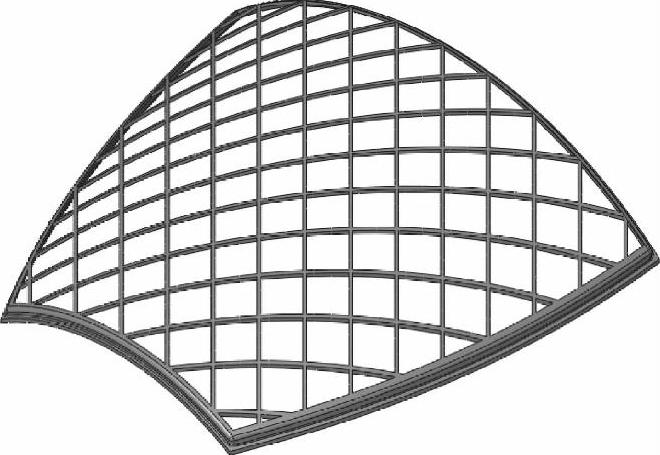

图5-87 还原特征
