在模型中创建独立的实体可以实现对一个实体做单独的修改而不影响零件的其他实体,这种技术即局部操作技术。该技术常用于对零件进行抽壳处理。默认情况下,抽壳操作影响实体抽壳前的所有特征。本例将通过【合并结果】和【组合】解决一个抽壳问题。
本练习将应用以下技术:
●多实体零件。
●合并结果。
●组合实体。操作步骤

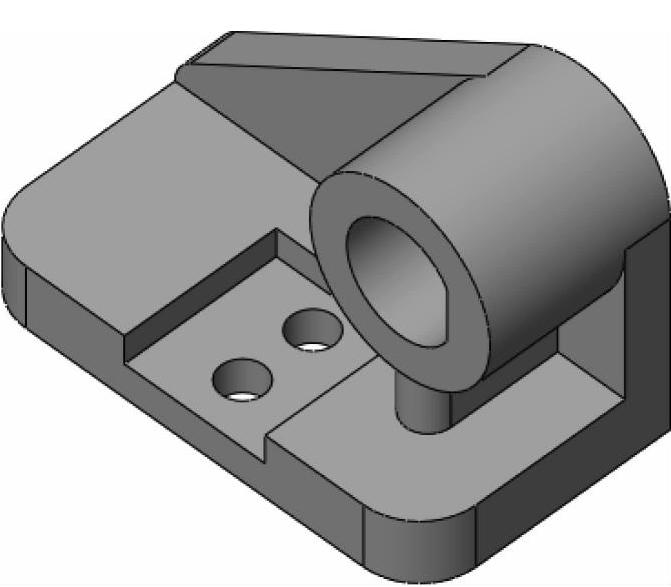

步骤1 打开零件 打开“Lesson05\Case Study”文件夹下的“Local Operations”零件,如图5-51所示。
步骤2 创建抽壳特征 创建一个厚度为4mm,移除了底平面的抽壳特征。

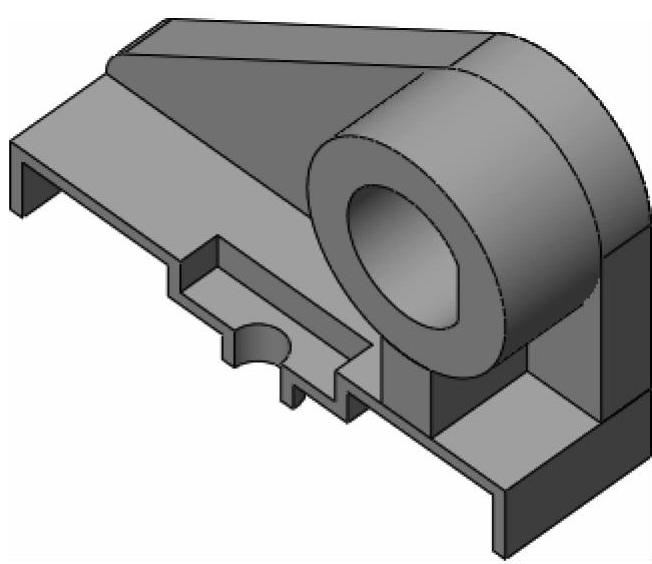

步骤3 浏览结果 单击【剖面视图】,放置剖面在离前视基准面-42mm的位置,如图5-52所示。
图5-51 “Local Operations”零件
图5-52 创建剖面视图
注意
抽壳影响了整个零件,此处仅需要对零件的底面抽壳。
为了限制零件底面的抽壳,将修改特征来保持底座上的区域作为一个独立的实体。单击【确定】,保存剖面视图。
提示
在类似的其他实例中,记录特征可以解决问题。但对于更多复杂的模型来说,记录可能并不是一个好的选择。多实体工具是一个可替代的选择。
步骤4 编辑特征 修改和底面相关的特征防止它们合并。使用【编辑特征】编辑如下两个凸台:
●Vertical Plate。
●Rib_Under。

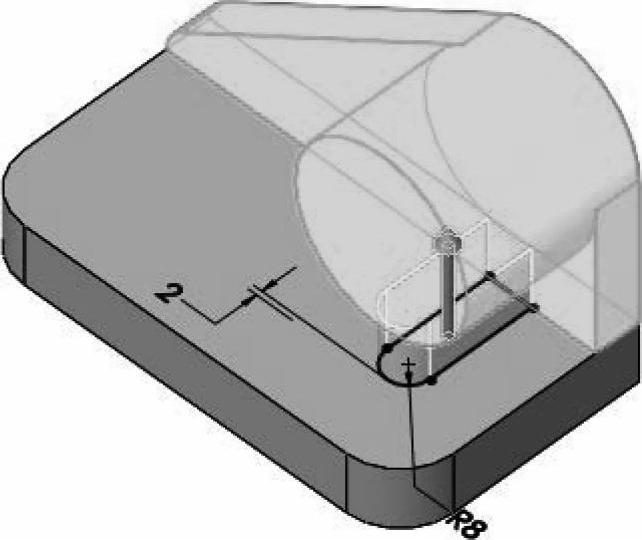

取消勾选【合并结果】复选框,单击【确定】,如图5-53所示。
图5-53 编辑特征
技巧

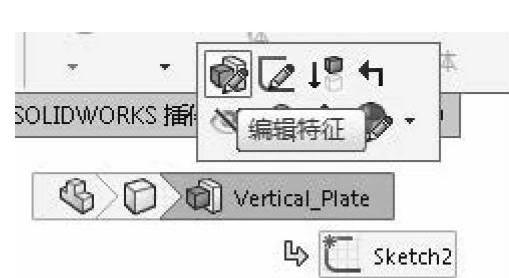

通过选择特征的一个面,或者使用快速导航,FeatureManager设计树上的特征可以被选中并编辑。使用键盘“D”键可以将快速导航移动到光标位置,如图5-54所示。(www.chuimin.cn)
图5-54 快速导航
步骤5 查看“实体”文件夹 对每个凸台特征取消勾选【合并结果】复选框后,模型被分成了3个实体。然后展开“实体”文件夹,查看模型中实体的情况,如图5-55所示。单击实体,该实体会在绘图区域高亮显示。
图5-55 查看“实体”文件夹
技巧
实体的名字是以最后一次影响实体成型的特征而命名的。
使用特征范围合并 如果我们想要将一个特征合并到一个零件的一些实体而不是其他实体上。为了实现这一目的,打开【合并结果】选项,应用【特征范围】。任何不是特征范围内的实体都将被忽略,并且不会被合并。
步骤6 使用特征范围合并“Rib_Under”特征 编辑“Rib_Under”特征。
勾选【合并结果】复选框,在【特征范围】下面单击【所选实体】选项,如图5-56所示。单击【确定】。

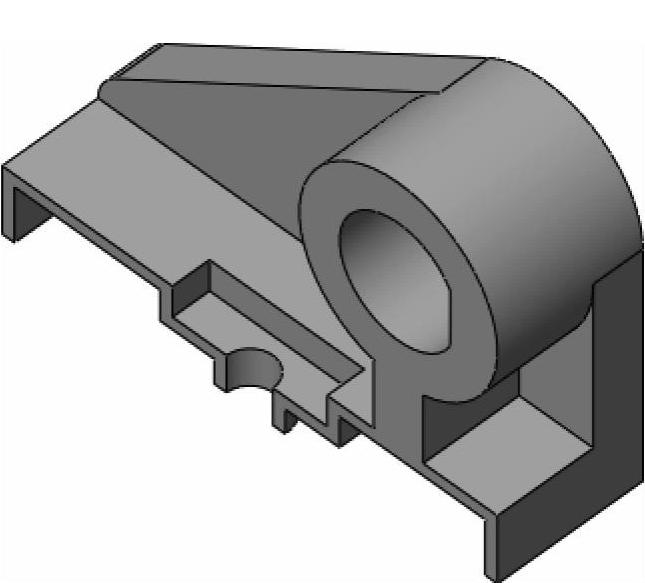

步骤7 查看结果 “Rib_Under”特征与所选的实体合并后,零件中还有两个独立的实体,如图5-57所示。
图5-56 合并结果
图5-57 “实体”文件夹
步骤8 查看实体(可选步骤) 使用【孤立】查看两个独立的实体。
步骤9 组合实体 在特征工具栏中单击【组合】,设置【操作类型】为【添加】。选择“实体”文件夹中的2个实体,作为【要组合的实体】。单击【确定】
,如图5-58所示。

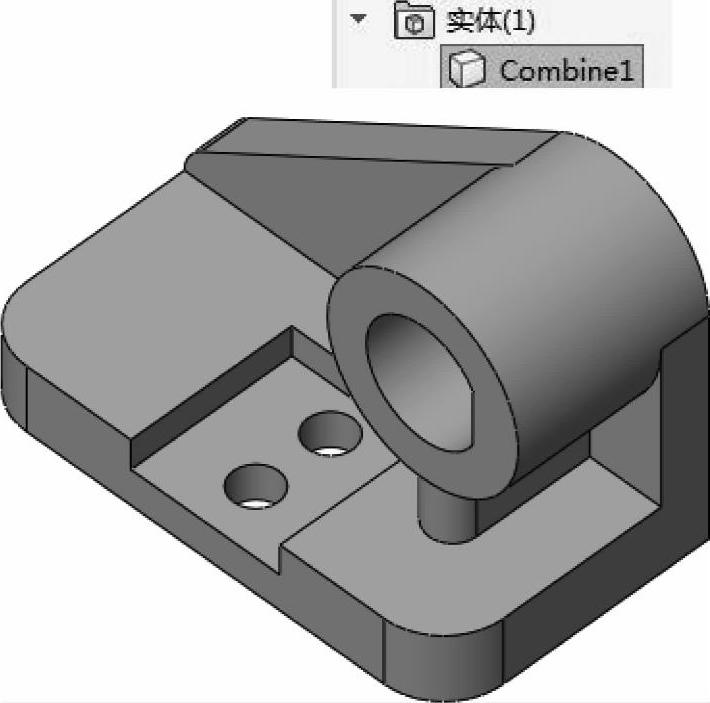

步骤10 查看单一实体 现在零件作为单一的实体“组合1”存在。如图5-59所示。
图5-58 组合实体
图5-59 组合结果
步骤11 关闭剖面视图
步骤12 保存并关闭零件
