在SOLIDWORKS中，可以通过添加、删减、共同3种不同的操作方式将多个实体组合成单一实有时使用【共同】方式是最简要的一种方法。

本例采用【共同】方式，使用一个零件中的实体创建一个潜水器的保护网板，如图5-35所示。先创建一个旋转而成的代表面板的实体，再使其和一组线性阵列特征相交，最后组合实体并使用共的方式来实现最终的结果。

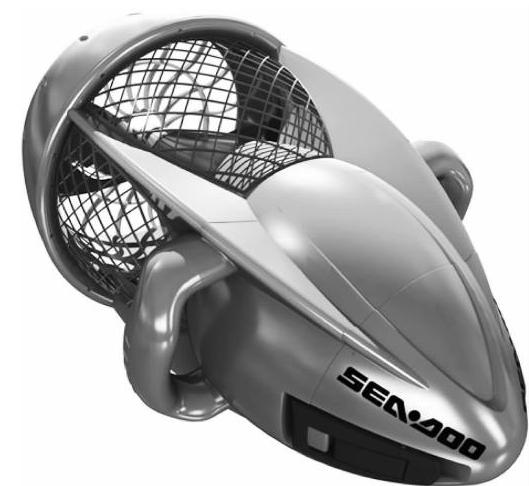

图5-35 潜水器

操作步骤

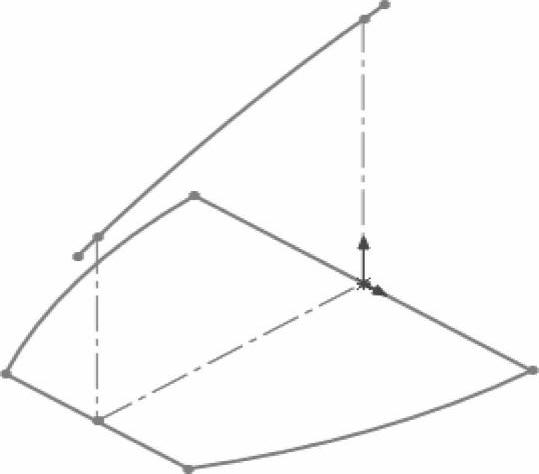

步骤1 打开零件从“Lesson05/Case Study”文件夹中打开“Protective Screen”零件。这个零件包含两个配置文件，表示旋转曲面轮廓和外部尺寸，如图5-36所示。

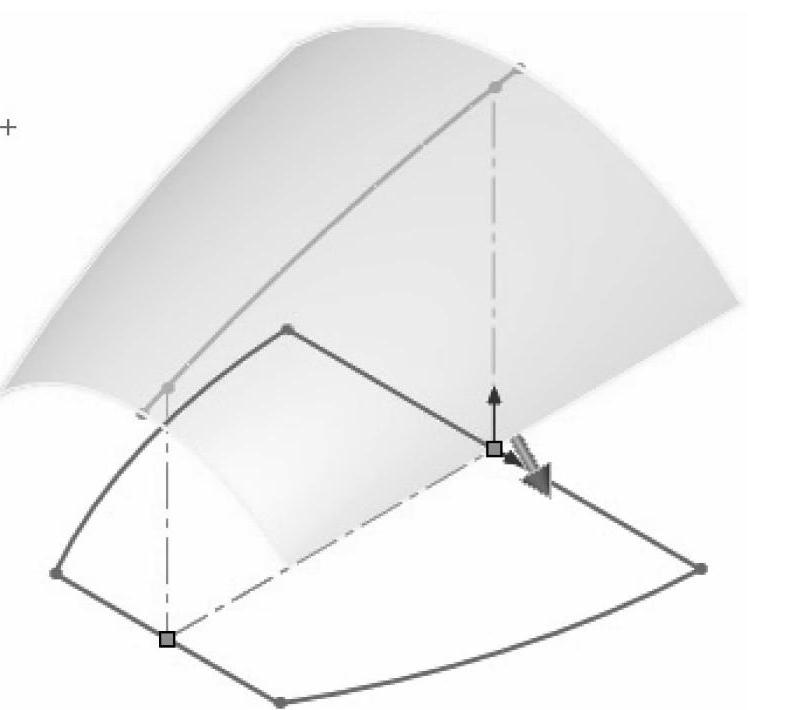

步骤2 创建旋转薄壁特征使用草图创建【旋转凸台/基体】。创建旋转薄壁特征时会提示“当前草图是开环的，若是要完成一个非薄壁的旋转特征需要一个闭环的草图，请问是否要自动将此草图封闭。”单击【否】，创建一个薄壁特征。设置旋转类型为【两侧对称】，旋转角度为【90°】。设置薄壁类型为【单向】，方向为草图外侧，薄壁厚度为【1.00mm】，效果如图5-37所示。

图5-36 打开零件

步骤3 创建拉伸特征单击【拉伸凸台/基体】。草图拉伸使用【完全贯穿】终止条件，如图5-38所示。

注意

创建拉伸特征时取消勾选【合并结果】复选框。

图5-37 创建旋转薄壁特征

图5-38 创建拉伸特征

接下来将对实体进行抽壳，并使用筋创建网板。

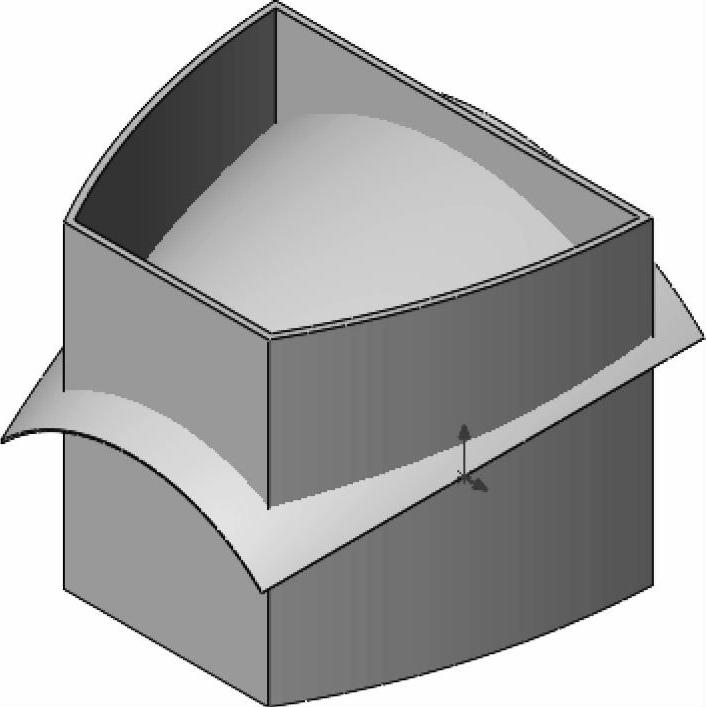

步骤4 创建抽壳特征创建一个壁厚为3mm的抽壳特征，并将顶面移除，如图5-39所示。

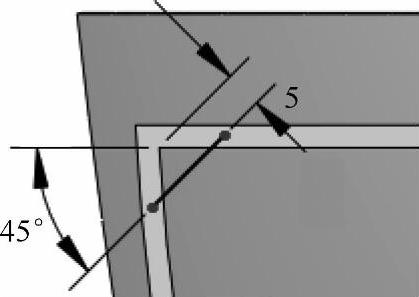

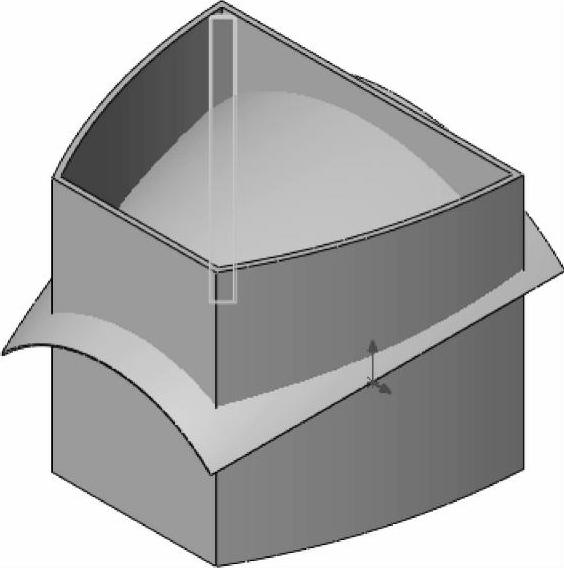

步骤5 创建草图使用移除的顶面作为草图平面，绘制一条用于创建加强筋的直线，如图5-40所示。

步骤6 创建筋特征在特征工具栏中单击【筋】，设置筋类型为【两侧】，厚度为

图5-39 创建抽壳特征

【1.00mm】，拉伸方向为【垂直于草图】。【所选实体】选择抽壳实体作为生成筋特征的实体。单击【确定】，结果如图5-41所示。

(www.chuimin.cn)

图5-40 绘制用于创建加强筋的直线

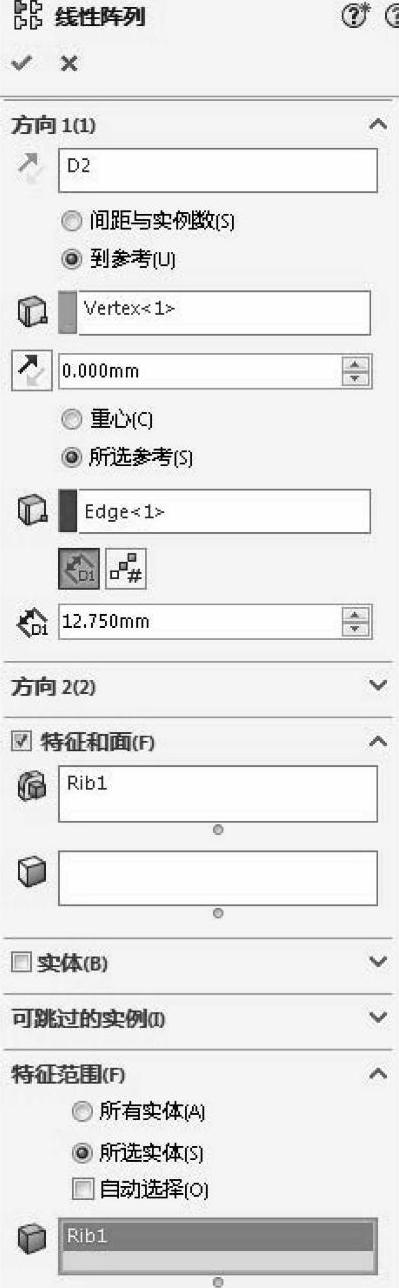

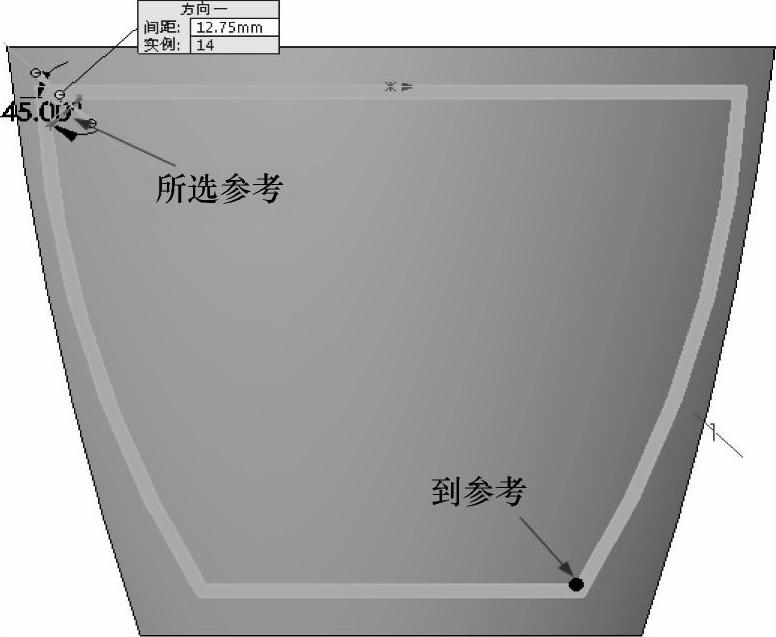

步骤7 创建阵列筋特征单击【线性阵列】。创建一个阵列筋特征，【阵列方向】选择加强筋草图尺寸中的尺寸5mm，【到参考】选择如图5-42所示的顶点。【间距】为12.75mm。在【特征范围】下，取消选择【自动选择】复选框，选择实体“筋1”，单击【确定】，如图5-43所示。

图5-41 创建筋特征

图5-42 参考

图5-43 阵列筋特征

提示

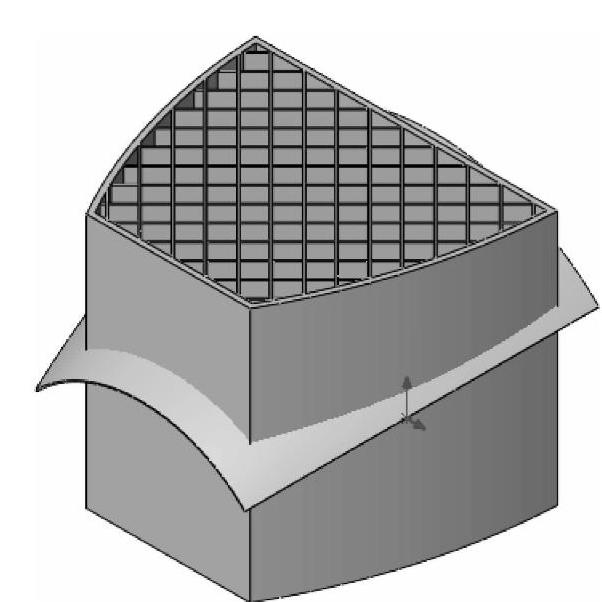

筋特征在各个方向上会自动延伸至下一个，以使每个阵列实例在整个零件中延伸，如图5-44所示。

步骤8 镜像特征（可选步骤）希望在反方向上阵列筋特征。如果以右视基准面作为基准面来镜像该线性阵列特征，结果会是什么？如图5-45所示，为什么会这样？

图5-44 创建阵列特征

图5-45 镜像特征

这是由筋特征的计算方式所致，即在所有方向上延伸到下一个，这样已经存在的筋就限制了第二个阵列的延伸。有一种方法可以避免这种情况，即从顶部偏移创建第一筋阵列，然后在顶面创建第二个筋阵列，让它们在零件内延伸。另一种方法是利用多实体功能和镜像壳体。由于本例的实体形状是对称的，因此它本身非常适合这种技术。单击【撤销】，删除特征阵列。

步骤9 镜像实体选择右视基准面，并激活【镜像】特征。展开【要镜像的实体】选项组并选择实体“阵列（线性）1”，勾选【合并实体】复选框，单击【确定】。镜像完成后，模型中应该有两个实体，如图5-46所示。

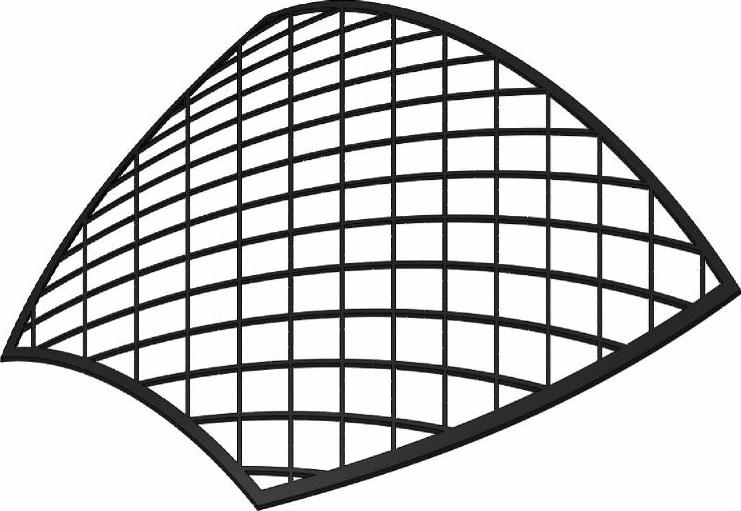

步骤10 组合实体单击【组合】命令。【操作类型】选择【共同】，【要组合的实体】选择薄壁和阵列实体。单击【确定】，结果如图5-47所示。

图5-46 镜像实体

图5-47 组合实体

步骤11 保存并关闭零件
