无论装配体多大,总有一些最佳操作方法可使用户能够建立高效和快速的装配体。所谓快速,是指文件的打开速度和编辑速度,这两方面的因素都会影响SOLIDWORKS工作所花费的总时间。
1)在本地工作。通过网络打开或保存文件肯定要慢于在本地操作。把文件复制到本地,修改之后再复制回网络,这样肯定会提高效率。
2)使用大型装配体模式和轻量化模式。使用这些选项在一起或单独打开时,可以缩短重建和关闭的时间。
3)使用大型设计审阅。大型设计审阅是一个十分高效的方法,因为它只加载显示数据。
4)使用Speedpak。创建Speedpak配置只加载所需的信息来维护引用顶部装配水平。它们与购买的组件都特别有用。
5)关联特征。限制关联特征的使用。当装配体发生改变时,关联特征和它们的子特征必须重建。它们比自底向上的零部件需要更多资源。使用【暂停自动重建模型】。开启这个选项后,关联零件将不会自动更新。
6)子装配体细分。在装配体中,应该使用子装配体代替多个零件,如图4-28所示。它们具有以下几个优势:
●适合多用户设计环境。设计团队的成员可在同一时间操作不同的子装配体。
●子装配体便于编辑。子装配体可在独立的窗口中打开,与主装配体相比更小、更简单。
●简化顶层装配体的配合关系。把多数的配合置于子装配体中可以加快顶层装配体的计算速度。
●子装配体便于重复使用。由零件组成的子装配体更易用于其他装配体。
●柔性子装配体需要更多的求解和使用更多的资源,需要限制它们的使用。
7)使用零部件阵列。在零件和装配体环境下使用阵列能够节省编辑时间,如图4-29所示。
图4-28 子装配体细分
图4-29 使用零部件阵列

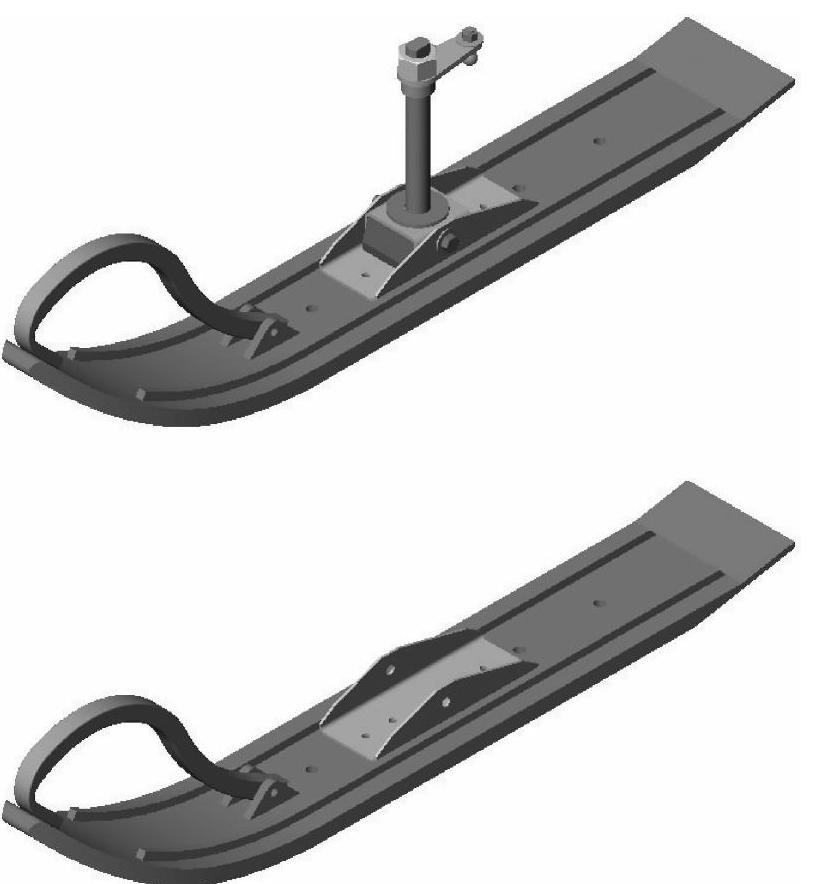

8)使用配置。在装配体和子装配体中使用配置,可以建立产品的不同版本。不同的版本之间,可能零部件的数量不同,也可能零部件的显示状态不同,也可以允许某个零部件使用不同的配置,装配体可以包含零部件简化的配置,选择某个配置将选择该配置中包含的所有零部件的配置,如图4-30所示。
9)显示状态。当仅仅是零部件的外观发生改变时,可以使用显示状态代替配置。
10)轻化零部件。轻化零部件会提高装配体的性能。这是因为对于轻化的零部件,只有一部分模型数据被装入内存,其他的模型数据将在需要的时候装入。需要说明的一点是,装配体越大,轻化零部件对性能提升的效果越明显。(www.chuimin.cn)
11)保存文件为最新版本。确保在SOLIDWORKS的最新版本中保存所有零件。打开和重建软件早期版本的保存文件时较慢。
12)减少图形外观功能的使用。许多功能可以提高装配体的外观:RealView图形、阴影、纹理和透明度等。在创建和编辑装配体时,请考虑减少对这些功能的使用,而仅在创建布景和最终输入设计时才打开这些功能。

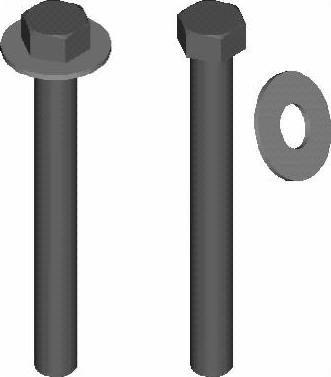

13)压缩不必要的细节。如果零部件的细节特征在装配体中并不重要,用户可以建立一个配置并压缩这些细节特征以代表零部件的简化状态,如图4-31所示。
图4-30 使用配置
图4-31 压缩不必要的细节

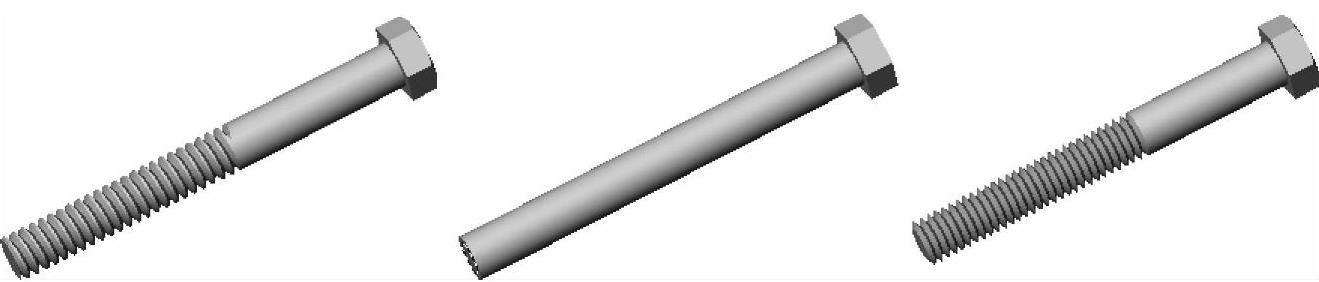

通过比较得知,一个含有完整螺纹的螺栓文件比没有完整螺纹的文件大100倍,一个含有旋转螺纹的文件比含非旋转螺纹的文件大30倍,如图4-32所示。
图4-32 文件比较

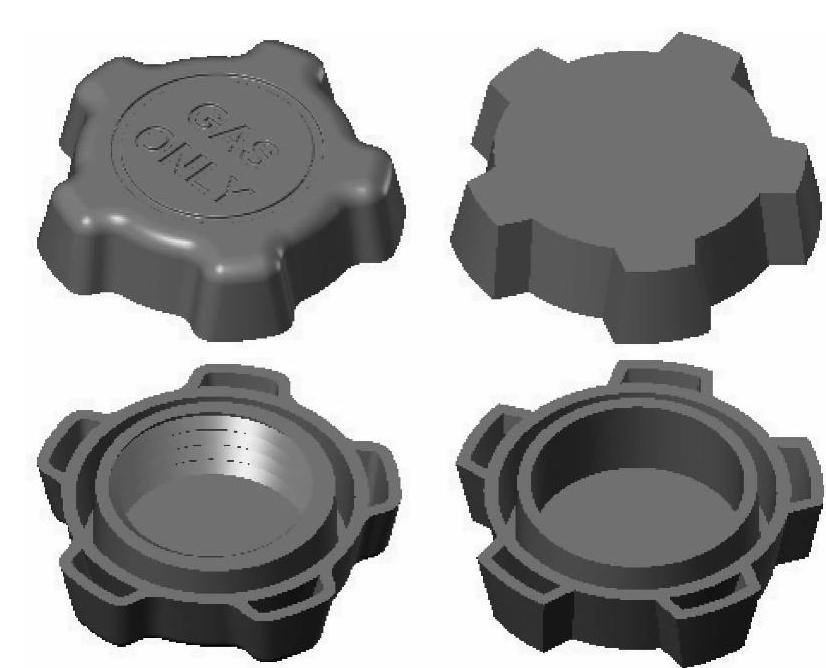

圆角和倒角都是一种很容易识别的特征,通常设为压缩状态,如图4-33所示。
不要对配合和查看干涉必需的特征进行压缩。
以下选项影响装配体的性能:
●【文档属性】/【图像品质】。这些设置会影响装配体的性能。模型的图像品质越低,性能越高。
●【系统选项】/【性能】/【细节层次】。拖动滑块至“关(无细节)”,或者从“更多(较慢)”拖至“更少(较快)”来指定装配体、多实体零件以及草稿视图中的动态视图操作过程(缩放、平移及旋转)的细节层次。
●【系统选项】/【显示/选择】/【在带边线上色模式下显示边线】。选择“线架图”替换“消除隐藏线”。
图4-33 压缩圆角和倒角
●【系统选项】/【性能】/【重建模型检查】。打开此选项时,在创建和编辑特征过程中,软件会执行更多的错误检查。当需要提高性能时请关闭此选项。
