SOLIDWORKS®高级教程简编：大型装配体运行实例
【摘要】：本实例有助于我们探讨SOLIDWORKS运行大装配体时速度性能的各种主题。操作步骤步骤1 修改选项设置 设置为100，如图4-4所示。提示本节所使用的装配体文件对于显示大型装配体方法来说已足够大了，同时对于课堂练习来说也是足够小的。图4-4 大型装配体阈值步骤2 打开装配体 打开“Lesson 04\Case Study”文件夹下的“Full_Grill_Assem-bly”装配体。图4-14 显示隐藏零部件图4-15 退出显示隐藏状态步骤16 切换配置 返回到ConfigurationManager，激活配置“Full”。
本实例有助于我们探讨SOLIDWORKS运行大装配体时速度性能的各种主题。
操作步骤

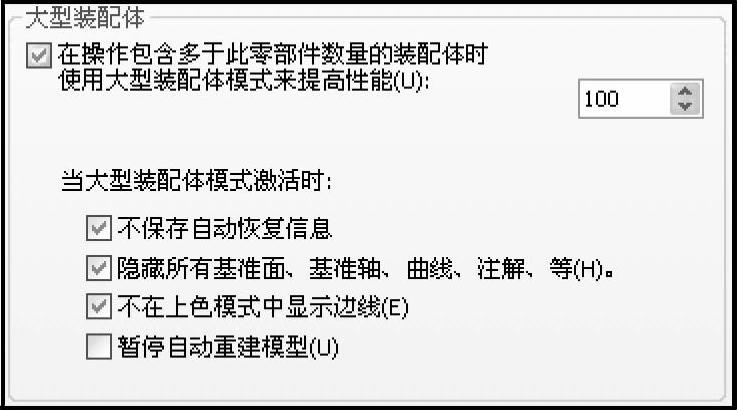

步骤1 修改选项设置 设置【大型装配体阈值】为100，如图4-4所示。单击【确定】。
提示
本节所使用的装配体文件对于显示大型装配体方法来说已足够大了，同时对于课堂练习来说也是足够小的。
图4-4 大型装配体阈值

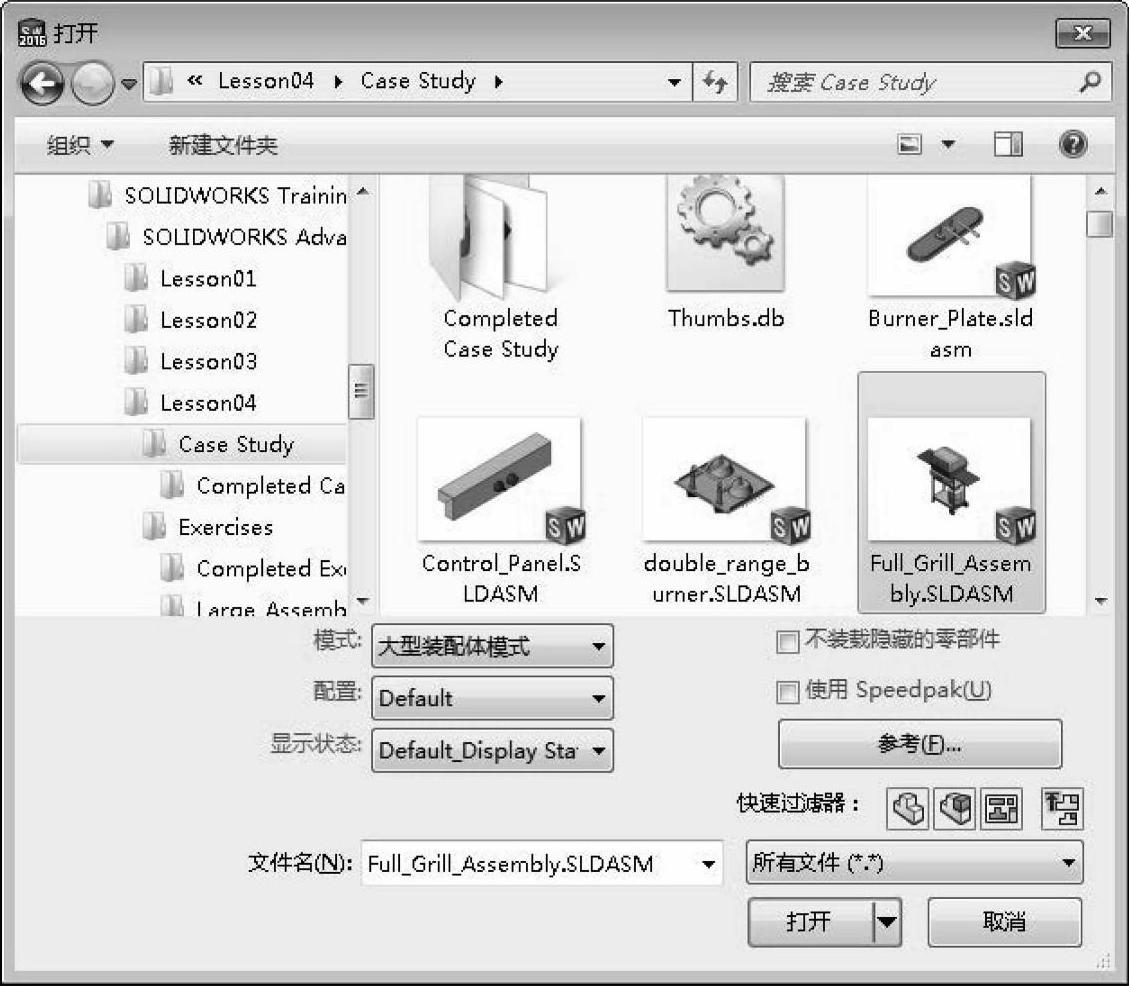

步骤2 打开装配体 打开“Lesson 04\Case Study”文件夹下的“Full_Grill_Assem-bly”装配体。使用Default配置（默认配置），选择【大型装配体模式】，单击【打开】，如图4-5所示。
扫码看3D
图4-5 打开装配体文件
步骤3 显示状态 右键单击ConfigurationManager选择【添加显示状态】，重命名为“NoHardware”。
提示
如果在【打开】对话框中选择【不装载隐藏的零部件】，可以通过添加显示状态来隐藏零部件从而提高显示性能和打开速度。

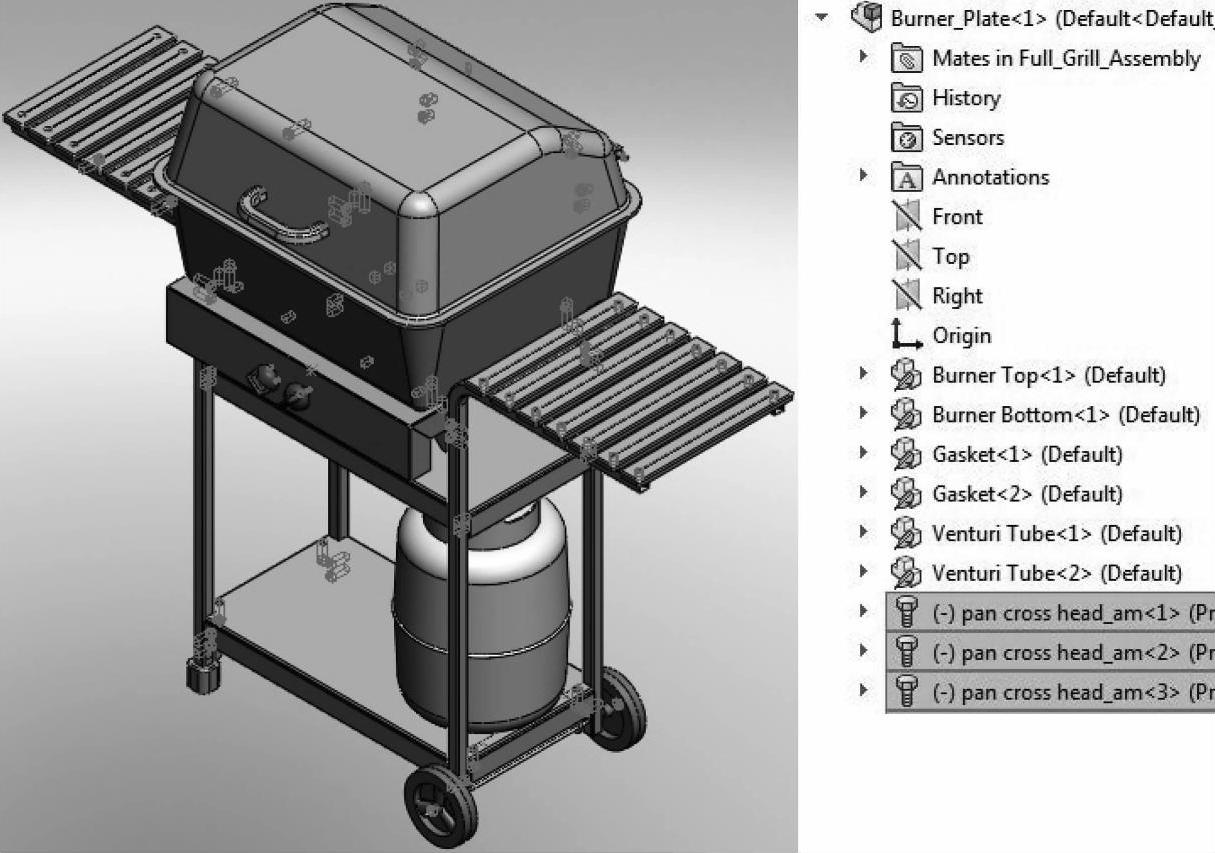

步骤4 高级选择 单击【选择】
下拉选项并选择【选取Toolbox】，如图4-6所示。
图4-6 高级选择
步骤5 隐藏零部件 在显示状态NoHardware下，单击右键选择【隐藏零部件】
，隐藏所选择的扣件零部件。原先的显示状态“Default_Displa yState-1”（默认显示状态）包含所有的扣件，如图4-7所示。
步骤6 新显示状态 在相同的默认配置下添加一个新的显示状态，并重命名为“Sup-port”。新的显示状态是当前显示状态，“No Hardware”的副本，因此所有的Toolbox零件都处于隐藏状态。
步骤7 拖动选择零部件 激活显示状态“Support”，切换到前视图，从左到右选择所有完全位于框内的零部件，如图4-8所示。

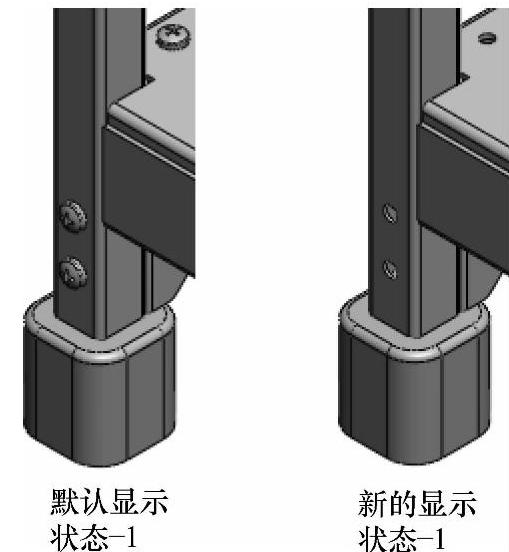

图4-7 显示状态比较

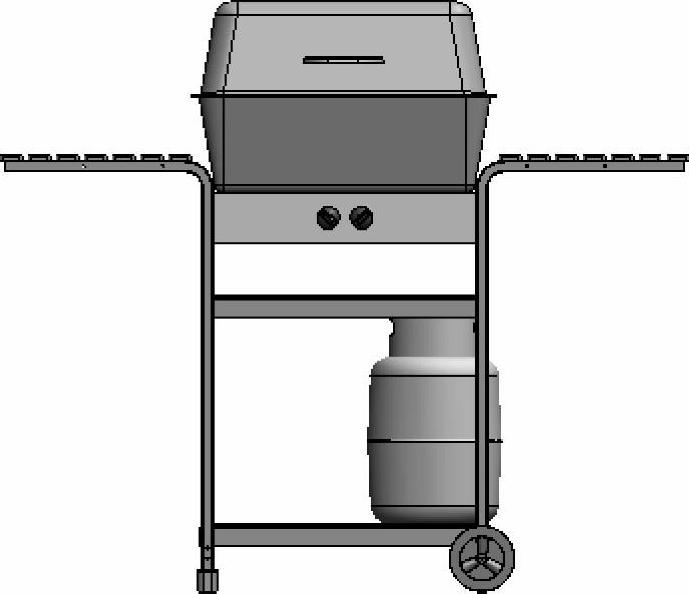

图4-8 拖动选择零部件
步骤8 隐藏被选择的零部件 隐藏被选择的零部件，如图4-9所示。(www.chuimin.cn)
步骤9 激活显示状态 激活显示状态“No Hardware”，添加新的显示状态并重命名为“Cooking Area”，如图4-10所示。激活显示状态“Cooking Area”。

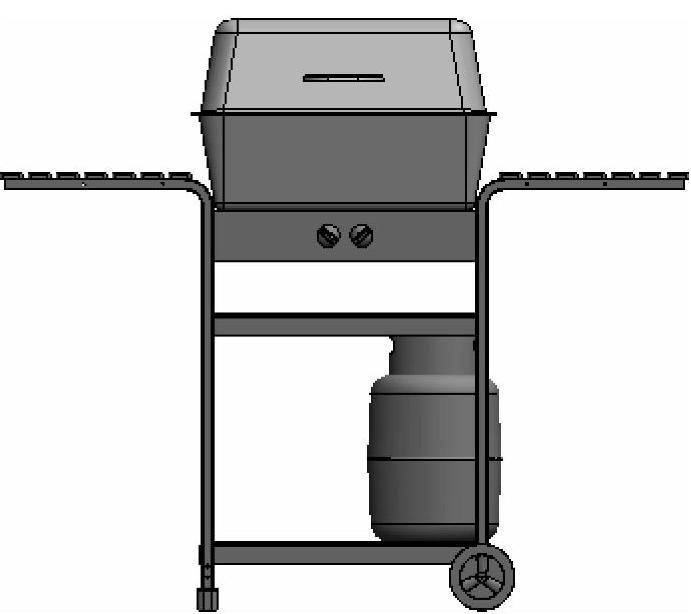

图4-9 隐藏被选择的零部件
图4-10 激活显示状态

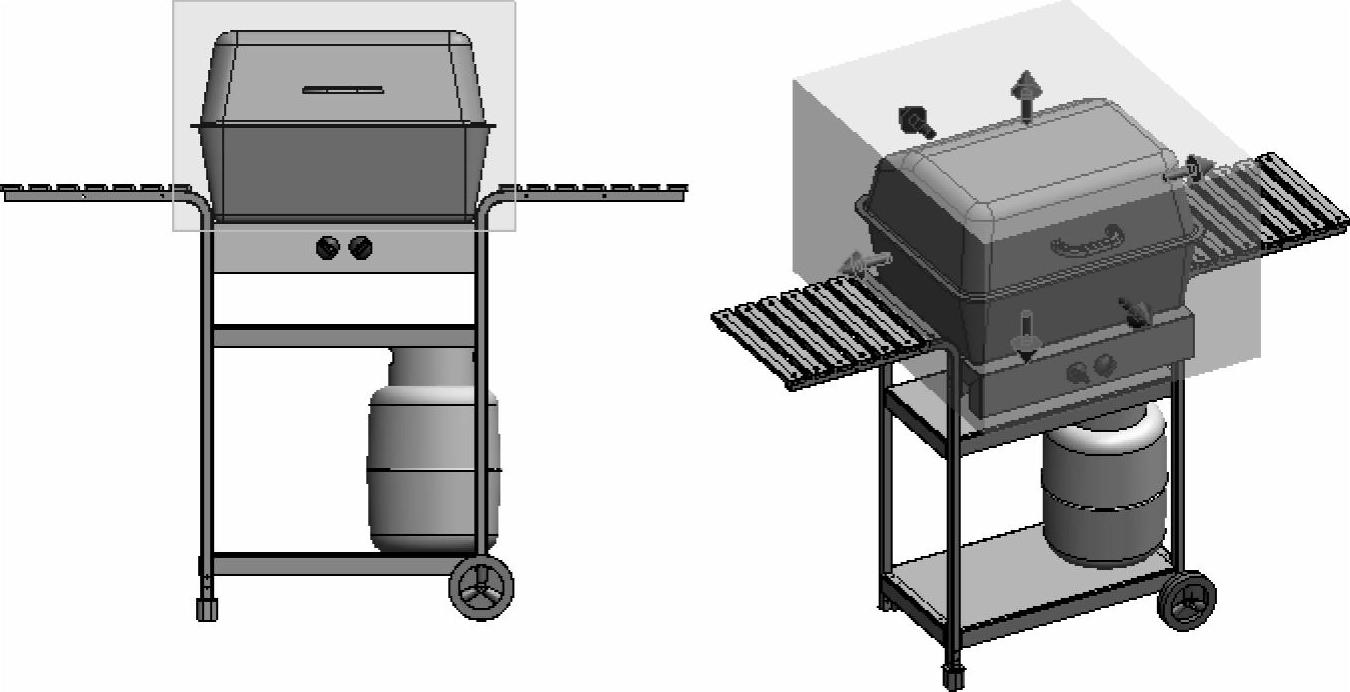

步骤10 卷选零部件 单击【选择】并选择【卷选】。切换到前视图。使用标准的从左到右拖动选择。使用图4-11所示的箭头调整所要选择的部分，卷内的零部件都会变成选择后的颜色。

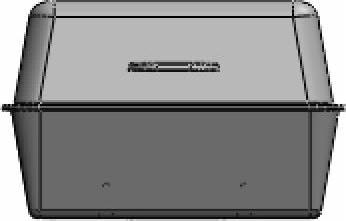

步骤11 逆转选择零部件 在图形窗口中右键单击并选择【逆转选择】。隐藏选择的图标，如图4-12所示。

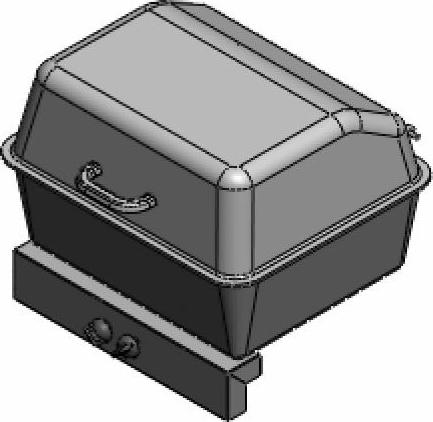

步骤12 隐藏零部件 隐藏任何其他可以被遗失的零部件，如图4-13所示。
图4-11 卷选零部件
图4-12 逆转选择零部件
图4-13 隐藏零部件
步骤13 添加显示状态 创建一个新的显示状态“Cooking Area﹠Controls”。
步骤14 显示隐藏零部件 单击【显示隐藏的零部件】
，这时所有被隐藏的零部件将被临时显示，同样，原本显示的零部件被隐藏，如图4-14所示。选择零部件“control pan-el”和其他零部件。当被选中时，这些零部件会被隐藏。

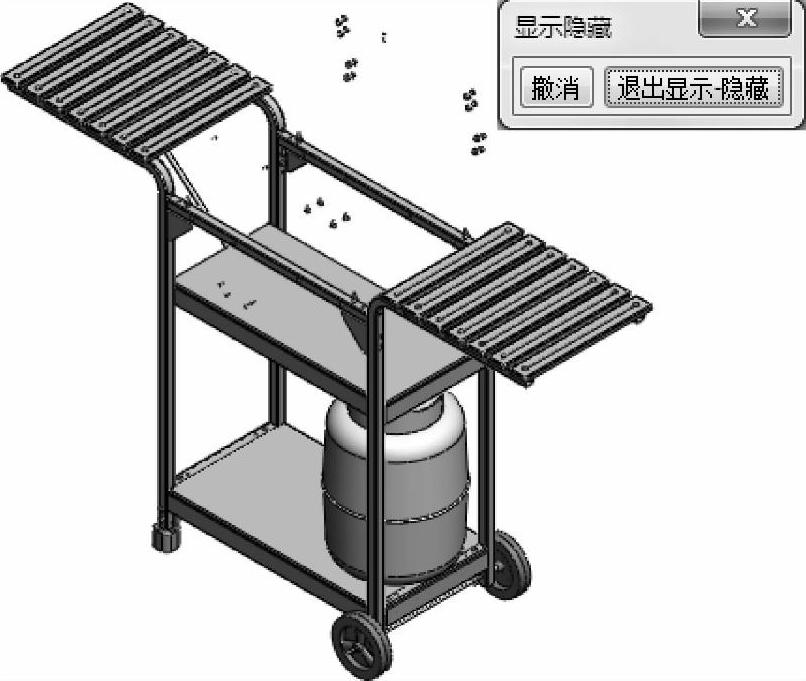

步骤15 退出显示隐藏状态 单击【退出显示-隐藏】，显示所选择的零部件并完成操作，如图4-15所示。
图4-14 显示隐藏零部件
图4-15 退出显示隐藏状态

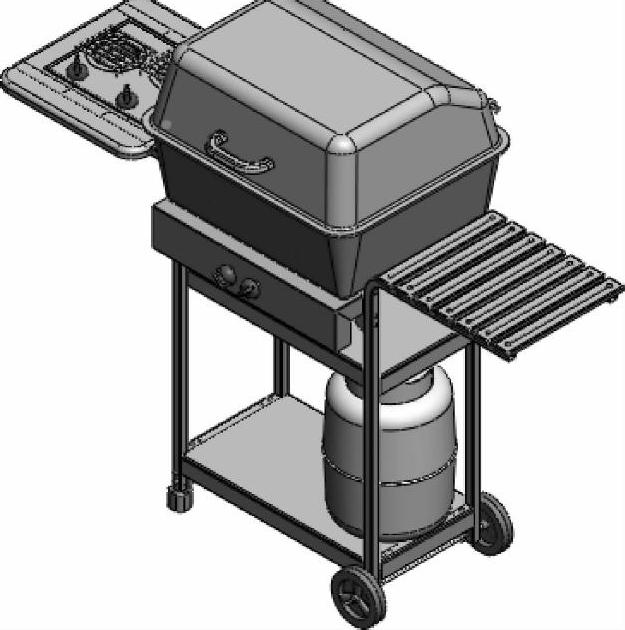

步骤16 切换配置 返回到ConfigurationManager，激活配置“Full”。因为【将显示状态连接到配置】选项被选中，与它相关联的显示状态“DisplayState-1”也被激活，如图4-16所示。它是唯一当前可用的显示状态。
图4-16 切换配置
