很多装配体中有不同程度的左右对称关系。零部件和子装配体能够通过镜像来反转它们的方向,这样就能产生“反手”零件。
在装配体中建立镜像时,系统将镜像分为两种情况:
●零件在装配体中的位置是镜像的,并且零件中几何体也存在镜像——具有左右对称关系。
●零件在装配体中的位置是镜像的,但是零件中几何体不存在镜像关系(如五金件)。
镜像装配体的功能能够创建出许多新的文件,一个是装配体,另一个是每个镜像(而非复制)的零部件。我们推荐用户使用【工具】/【选项】/【系统选项】/【默认模板】,这样就能在查找路径中指定使用默认模板。不然,用户将被提示为每个新文件选择模板,那将会非常麻烦。
操作步骤

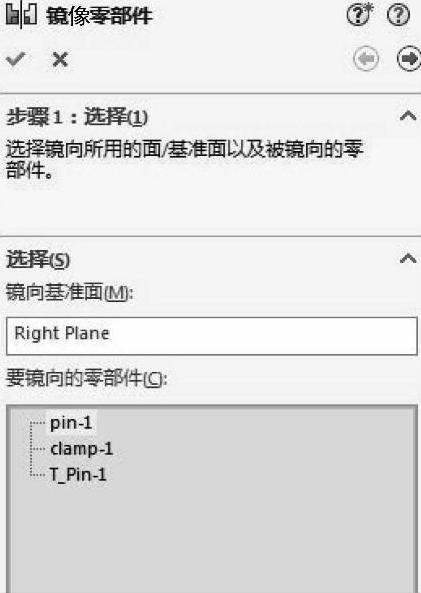

步骤1 选择镜像零部件 单击【镜像零部件】,Property-Manager中是一个包含几个页面的向导。单击装配体的右视基准面作为【镜像基准面】,如图3-33所示。
在【要镜像的零部件】中选择“pin”“TPin”和“clamp”,单击【下一步】。
图3-33 镜像零部件
用户可以通过勾选【镜像/复制】复选框,指定哪些零部件需要建立镜像零件,哪些零部件只是在镜像的位置上进行复制。被镜像的零件几何发生改变,只是产生一个新的镜像零件。比如由一个零件的右手版本改为其左手版本,零件几何形状没有改变,只是零件的方向不同了。

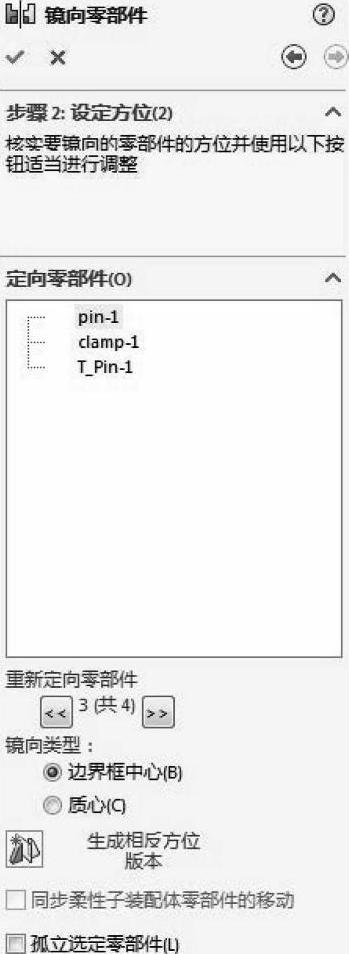

步骤2 设置方向 选择零件“clamp”,单击【生成相反方位版本】。选择零件“pillar”和“TPin”预览效果。如果需要,可以通过选择或者
来定位零件副本的方向,如图3-34所示。
单击【下一步】。
技巧(www.chuimin.cn)
在【要镜像的零部件】列表中右键单击零部件,在弹出的快捷菜单中可以选择一些附加选项。这些选项允许用户按照特定条件快捷地选择多个零部件。
步骤3 修改文件名 创建夹具的左手版本作为一个新的文件。首先为镜像的子装配体键入名称,使用【后缀】“-Mirror”。
如图3-35所示,单击下一步按钮进入文件名界面,确保镜像后的夹具保存至“Les- son03\Case Study\Editing”。如果想将该步骤中生成的所有新文件保存到一个指定的文件夹中,则可以勾选【将文件放置在一个文件夹内】。单击【下一步】。

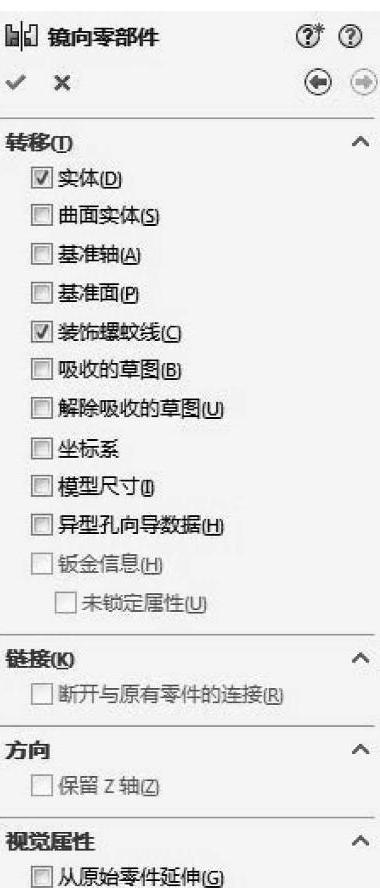

步骤4 导入特征 如果选择保留与原来零件的连接,可以创建一个有外部参考的新文件。这个对话框允许选择在夹具镜像文件中直接获取原夹具文件中的那些信息。选择【实体】和【装饰螺纹线】,如图3-36所示。如果勾选【断开与原有零件的连接】复选框,则原零件中的所有信息都将转到新的文档中。单击【确定】。

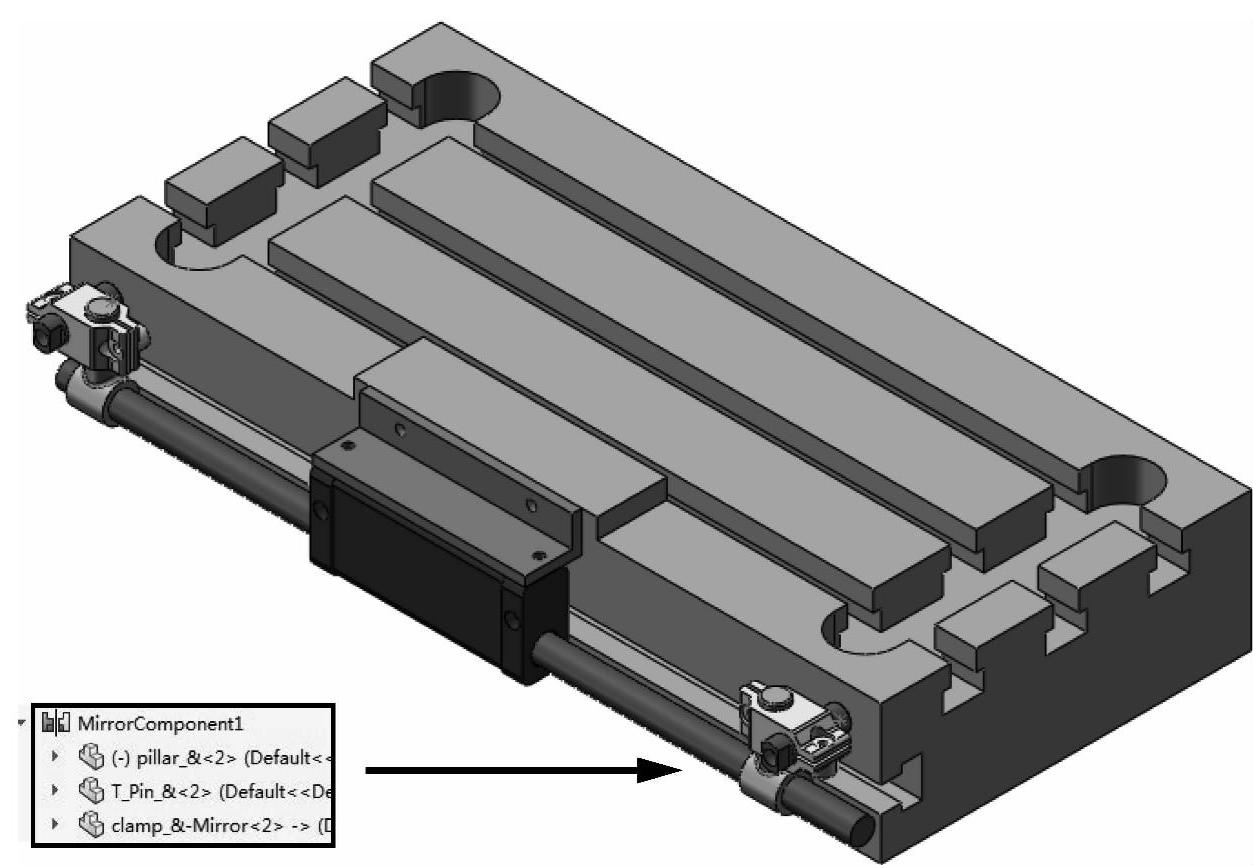

步骤5 查看镜像副本 镜像副本零件如图3-37所示,进行复查。
步骤6 保存 保存并关闭所有文件。
图3-34 镜像选项
图3-35 镜像选项
图3-36 镜像零部件
图3-37 查看镜像副本
