【制作智能零部件】的【自动调整大小】选项可以放置一个智能零部件并调整其大小。通过选择一个圆柱面作为配合参考，智能零部件可以读出其直径，基于这个直径可以得到一个直径范围，由此可以选出一个合适的配置。

由于它是基于圆柱面参考，只有圆柱形部件可以利用该选项。本例将通过图2-45所示的管道的端盖（Smart_EC）来演示这个选项。

图2-45 管道的端盖

提示

本例的重点是清楚【自动调整大小】的工作原理。其他的零部件和特征可以伴随智能零部件一起创建，但为了突出重点，在这里不创建附件部分。

操作步骤

步骤1 打开装配体文件从文件夹“Lesson02\Case Study\Autosize”中打开装配体“Smart_Base_Assembly”，如图2-46所示。这个装配体包含了零部件“Smart_Drain_Pipe”。

技巧

圆柱体代表了一段管道，而“Smart_EC”将会盖住它。要注意，因为盖的设计是要适应外径，所以管道模型是实体。

步骤2 打开一个零件文件打开零件“Smart_EC”，它是通过内径的直径尺寸和旋转特征建立的，如图2-47所示。

该零件还包含了内径的驱动配置。尺寸代表了标准管的直径分别为3/8in^[1]、1/2in、3/4in和1in，如图2-48所示。关闭零件。

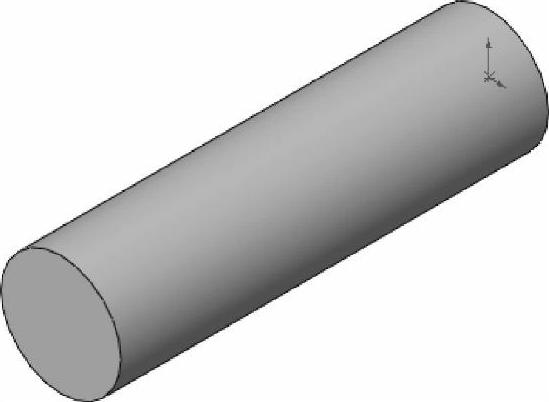

图2-46 装配体“Smart_Base_Assembly”

图2-47 零件“Smart_EC”

步骤3 插入零部件使用如图2-49所示的配合将“Smart_EC”拖入“Smart_Base_Assembly”中。

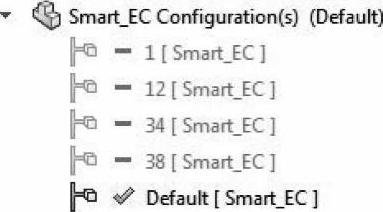

图2-48 “Smart_EC”的配置

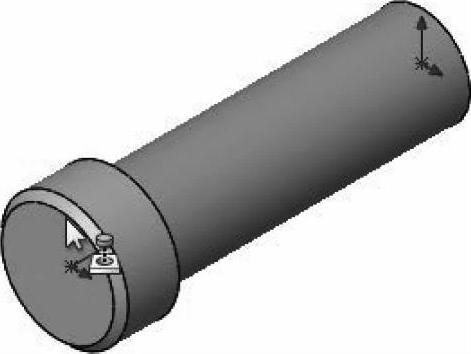

图2-49 插入零部件

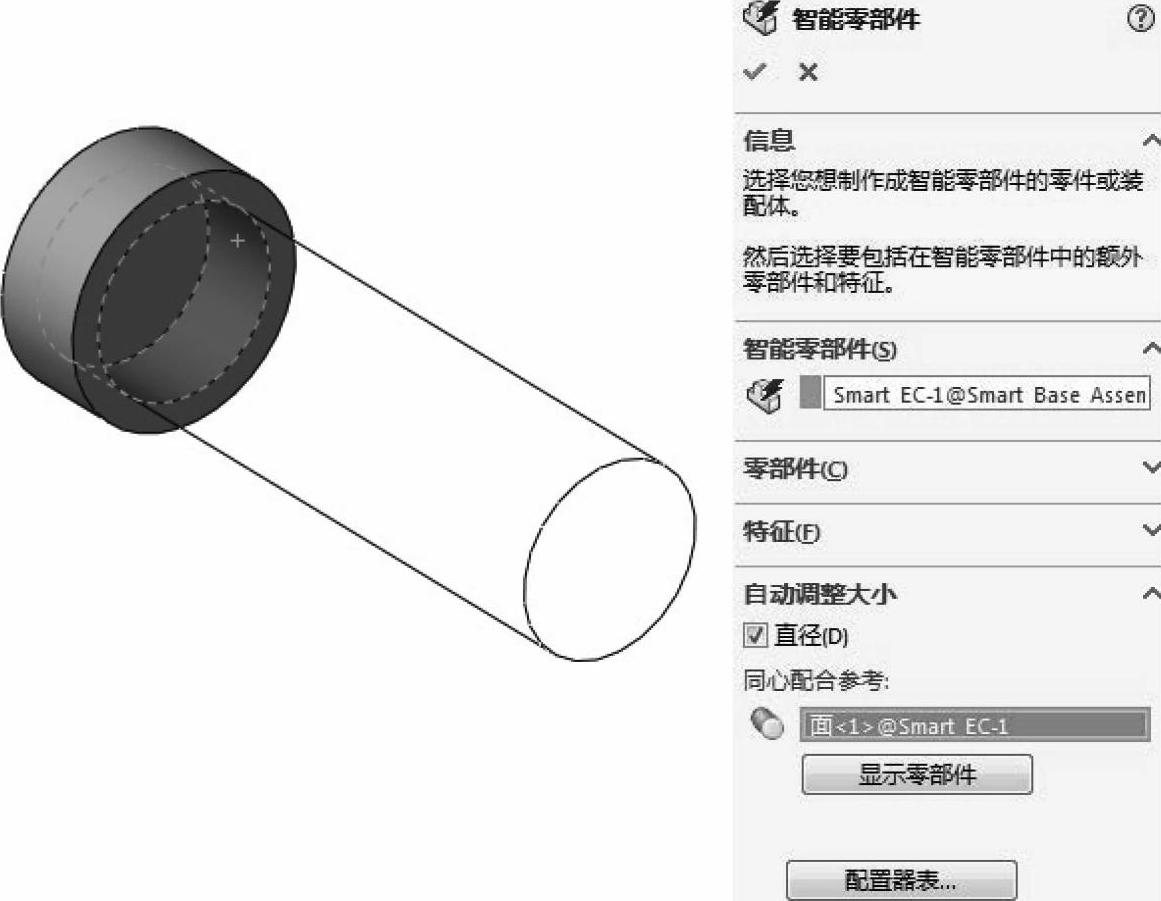

步骤4 制作智能零部件选择零部件“Smart_EC”并单击【智能零部件】。勾选【直径】复选框并选择装配体的内表面，如图2-50所示。

这里创建了一个配合参考，它包含了一个决定连接面直径的感应器。

图2-50 制作智能零部件

配置器表通过智能特征控制着匹配配置、特征及零部件。配置器表数据可以通过配置下拉框和输入数值的方法填充。(www.chuimin.cn)

例如，一个直径介于0.8in和0.9in的管道可以选择配置“12”。选择这个范围是因为一个标准的1/2in管道外径为0.84。

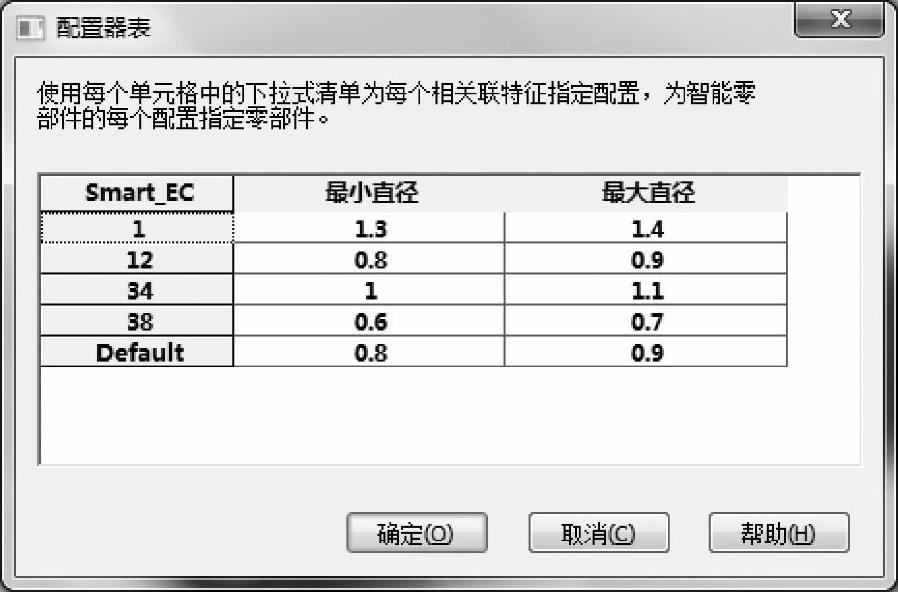

步骤5 配置器表单击【配置器表】并填写表格，如图2-51所示。这些范围可以作为选择标准管外径的依据。单击两次【确定】。

提示

如果智能零部件包含了相关联的部件和特征，如之前的实例，那么将会在表中增加新的列。

步骤6 保存并关闭文件

图2-51 配置器表

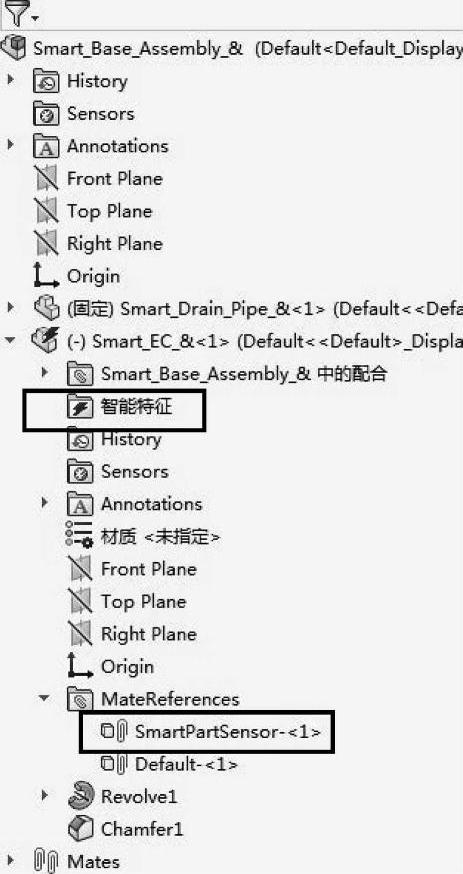

如图2-52所示，FeatureManager设计树中展示的智能零部件中包含了两个新特征：文件夹“智能特征”和“SmartPartSensor-＜1＞”配合参考。

新的配合参考替代了原始的配合参考。

图2-52 智能零部件特征

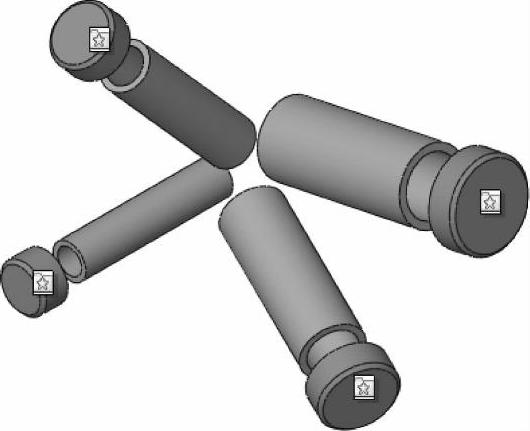

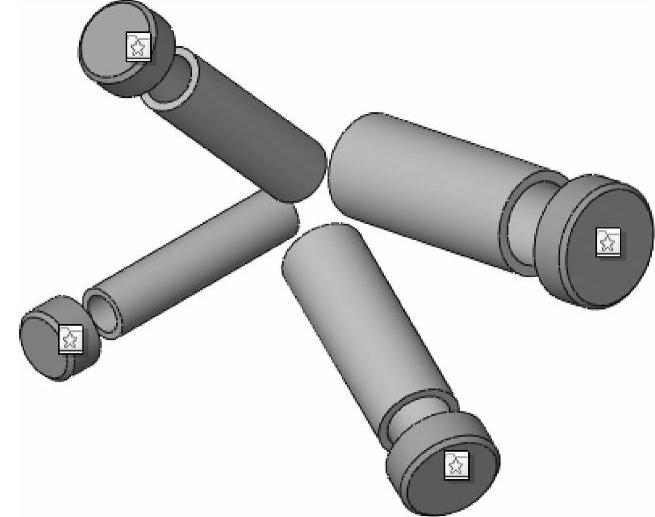

步骤7 打开装配体文件从文件夹“Lesson02\Case Study\Autosize”中打开装配体“Test”，如图2-53所示。这个装配体包含了几个在不同角度、不同标准尺寸的“test.pipe”零部件。

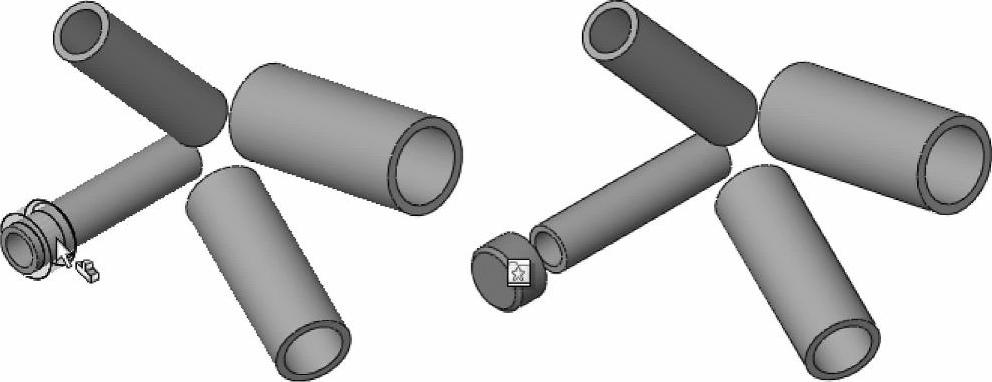

步骤8 插入零部件从Windows资源管理器中拖动“Smart_EC”到装配体中，并放置于“test.pipe”的圆柱面上，如图2-54所示。感应器读取了该零部件的直径（0.675in），并判断在配置中是否有一个相应的范围。可以发现，适用的范围是0.6in到0.7in，因此，配置38（3/8in）被选中并使用。释放该零部件，如有需要，可以使用【反转配合对齐】功能。
