通过【另存备份档】命令,现在零件中的所有外部参考都没有被激活。然而,如果修改了零件“Free_Jaw_Plate”中的特征尺寸将会发生什么样的情况呢?例如,由于几何体是直接由装配体中的组件转换而成,故没有定义基体特征的大小和尺寸,该如何改变零件“Free_Jaw_Plate”?

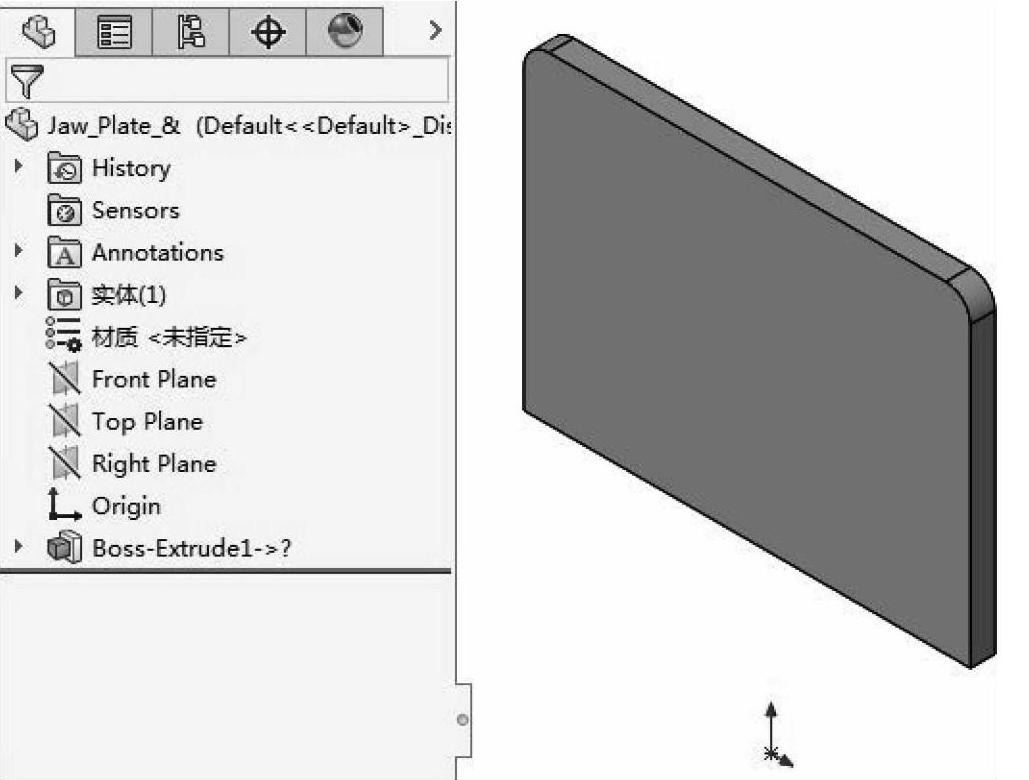

为了让一个关联零件独立于它所创建于的装配体,且使特征可修改,所有带有“->”符号的特征都可以进行编辑并修改几何体的约束方式,如图1-38所示。虽然所有的外部参考都已经断开了,但零件依旧是按照参考建立的。通过在零件中编辑影响设计意图的草图和特征,可以删除外部参考。
图1-38 编辑特征
提示
零件“Free_Jaw_Plate”是一个只有一个特征的简单例子,但如果多个特征存在外部参照,最好的做法是从特征树的底部开始工作直到基体特征。通常的做法是从最后一个特征出发,以防止因在修复父特征之前修复子特征带来重建错误。
1.编辑特征的策略 不同的特征有不同的编辑方法,下面将介绍几种普通的类型。
●草图几何关系:在草图中通过【显示/删除几何关系】命令,删除相关联的几何关系和尺寸;然后再手动地或者通过【完全定义草图】命令完全定义草图。
●派生草图:使用【解除派生】命令解除派生草图与其父草图的链接。
●草图平面:通过【编辑草图平面】替换存在外部参考的草图平面。
●拉伸:编辑拉伸特征,将终止条件【给定深度】改为【成形到一面】或【到离指定面指定的距离】,并使用相同的尺寸。
●装配体特征:只存在于装配体环境中,很难保存为零件文件。一种方法是保存一个副本来代替这个装配体特征,另一种方法是将作用于零部件的特征加载到零件中。
2.由等距实体引用和转换实体生成的几何体 由【等距实体引用】和【转换实体】创建的几何体,它们的位置和方向都严格地位于被参考的边上。当【等距】或【在边线上】等几何关系被删除后,几何体不再含有任何其他的关联,如相切、水平、垂直或共线。为重新定义这类草图几何关系,比较好的选择是使用【完全定义草图】来添加必要的关系和尺寸。
步骤4 编辑草图 草图是外部参考的主要根源。如果一个特征中的任何一个草图存在外部参考,那么这个特征的名字会有“->”后缀。编辑特征凸台拉伸的草图,如图1-39所示。
步骤5 显示/删除几何关系 单击【显示/删除几何关系】,在下拉框中选择【在关联中定义】来过滤。单击【删除所有】,单击【确定】。
(www.chuimin.cn)
图1-39 编辑特征凸台拉伸的草图
注意
当删除草图中的这些约束后,它仍保持原来的位置和尺寸不变。

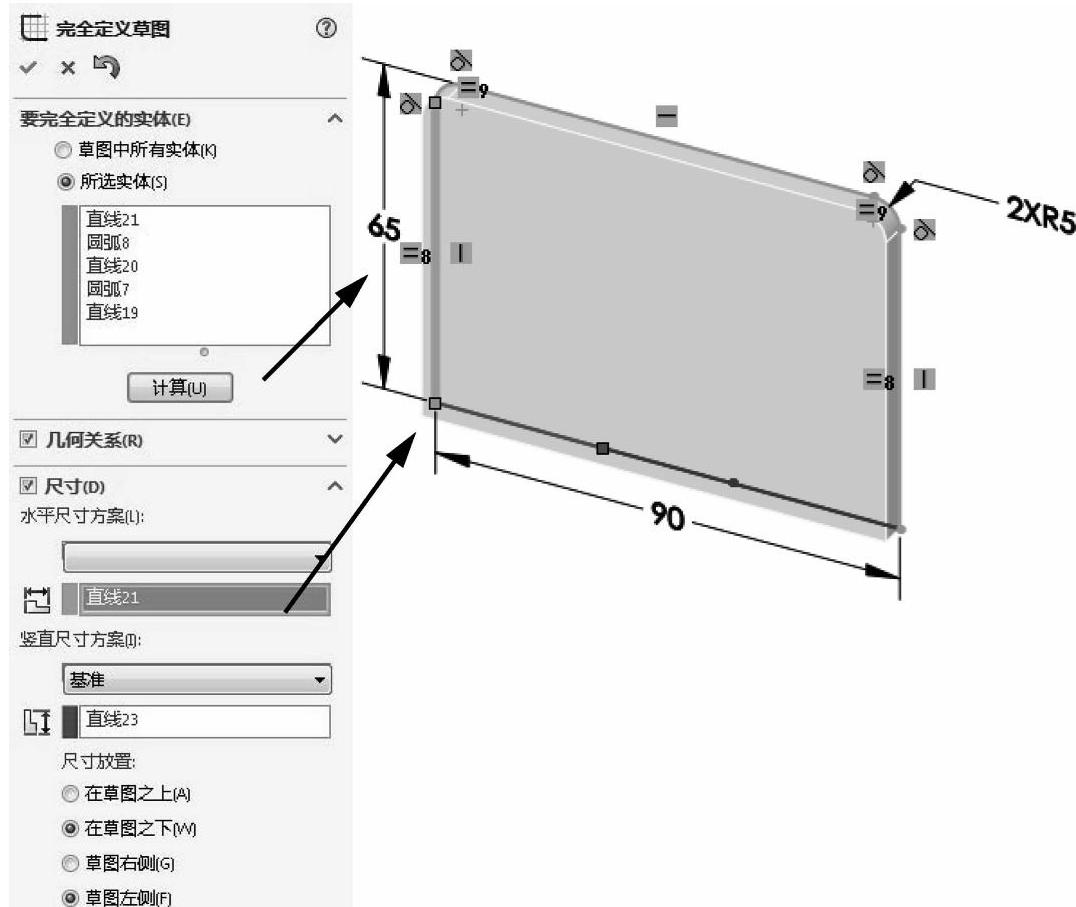

步骤6 完全定义草图 单击【完全定义草图】,确保【几何关系】和【尺寸】选项均已勾选,如图1-40所示。更改尺寸的原点为轮廓的左下角。
在【要完全定义的实体】选项框中,选择【所选实体】,并选择轮廓中除底部的3段直线段外的所有几何线段。单击【计算】来预览生成的约束。单击【确定】接受这些定义。

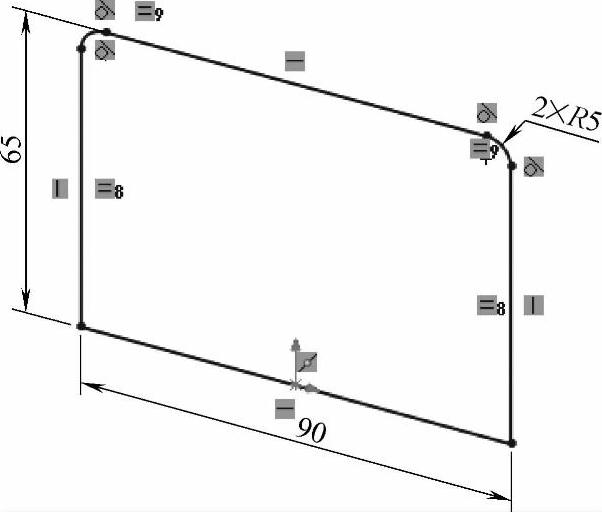

步骤7 清理轮廓图 删除轮廓底部的3条线段,并画一条新的【水平】直线,如图1-41所示。为这条直线和原点添加一条【中点】的几何关系,以完全定义草图。
步骤8 查看结果 退出草图。该零件现在已经独立于外部引用,并能安全地用于其他装配体中。
图1-40 完全定义草图(1)
图1-41 清理轮廓图
除了可以看到在特征树上不再存在外部引用的标志外,还可以通过其他方式来验证外部引用是否被移除。如通过【文件】/【查找相关文件】,或右键单击FeatureManager设计树的顶端,单击【列举外部参考】并确认是否有参考列出,如图1-42所示。
图1-42 完全定义草图(2)
步骤9 保存并关闭所有文件
