在装配体关联环境下创建零部件，例如“Jaw_Plate”和“Sliding_Jaw”，将跟装配中的几何体创建参考关系。当用户删除配合或者在其他装配体（非关联的）中使用该零件，将会对原来的装配体产生影响。下面将说明几种删除外部参考的原因。

●零部件移动：在位配合会影响零件的移动。用户可以删除在位配合关系，但仍保持特征是关联的。如果零部件的移动与所参考的几何体不一致，当零件重新定位时，关联特征将会失败。

●重复利用数据：一个零部件可以在很多装配体中使用。但是如果一个零件含有关联引用，在使用之前零件必须处于非关联状态，以避免无意的更改。

若使“Jaw_Plate”零件基于现有的设计标准，便可以在多个装配重新使用它。要做到这一点，零件副本中的外部引用会被删除，使其完全独立于装配体。

技巧

另一种移除引用的方法是将文件保存为其他的格式，如IGES或者STEP格式。在SOLIDWORKS中通过中间文件引进的只是一个没有特征的实体，所以不易更改。

提示

如果有多个关联特征，最好在FeatureManager设计树下的附近开始整理，不同的零件特征错误需要在树的顶端修复。操作步骤(www.chuimin.cn)

步骤1 将“Jaw_Plate”零件另存为备份右键单击“Jaw_Plate”零件，选择【打开零件】。打开零件“Jaw_Plate”，选择【文件】/【另存为】。此时会弹出对话框让用户选择将文件以一个新的名字另存或另存为一个文件副本。对话框中还有每个选项的后果描述。【另存为新名称】选项是在装配体中用新文件替换原始文件，同时在【另存为】对话框中不勾选【另存备份档】复选框。

步骤2 另存为副本并打开把零件另存为一个副本“Free_Jaw_Plate”，并勾选【另存为副本并打开】复选框，单击【保存】。

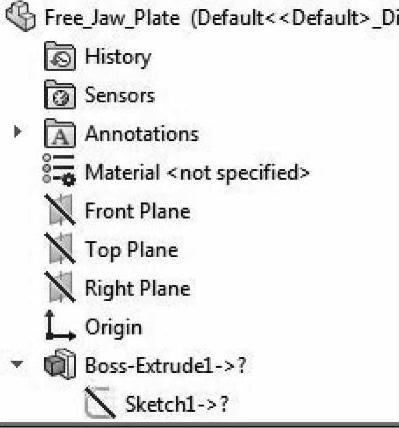

步骤3 评估特征当前的零件为刚才另存为副本的文件“Free_Jaw_Plate”装配体仍没有变化。从FeatureManager设计树检查零件的外部参考，会看到在某些特征和草图后面有个“-＞？”符号，这表示存在外部参考，且这些参考是非关联的，如图1-37所示。

虽然另存的副本零件也引用了装配体，但它其实并不属于这个装配体，因此这些参考是非关联的。

为了使零件可以独立地进行修改，用户还应该编辑每个标有“-＞？”符号的特征和草图，删除它们的外部参考。注意：在某些情况下只有草图是派生的，而特征本身不是派生的，但草图和特征都会标记“-＞？”符号。

图1-37 “Free_Jaw_Plate”零件
