MachineVise的设计意图是让SlidingJaw组件在装配体中移动。由于预期的移动是垂直于装配中引用的几何形状,因此用户可以保持外部引用并暂时锁定它们,以防止在使用配合重新定位零件时发生更新。
提示
【列举外部参考引用】和【查找相关文件】命令有所不同。在一个零件窗口中,选择下拉菜单中的【文件】/【查找相关文件】可以显示文件所参考的文件。【查找相关文件】仅列出外部参考文件的名字,而不提供特征、数据、状态或零部件信息。例如,【查找相关文件】命令会告诉用户以下信息:
●使用【基体零件】或者【镜像零件】方法建立零件的参考零件文件。
●用于关联特征或关联零件的装配体文件名称。其中包括使用【派生零部件】建立的零件、有型腔或连接特征的零件;或是一个在装配体中关联编辑的、参考其他部件的零件。
在位配合
为了阻止零件的移动,在创建关联零部件时,将自动添加在位配合。因为这些特征是在装配体环境下与相关联的几何体联系起来的。零部件位置的变化将会引起与它相关的几何体的变化。
1.替换在位配合关系 删除在位配合关系,使用标准的配合技术重新添加在位配合关系,可以使零件有一定的平移自由度。一般最好先选择好要添加在位配合的面,这个面的垂直方向将被作为零件能够移动的方向,请参考实例“Sliding_Jaw”。
2.删除在位配合 当删除在位配合时,在出现确认对话框后将会出现一条警告信息:“在装配体中用在位配合所放置的零件基本草图包含有对其他实体的参考,此配合方式删除后,因为此零件将不再相对于装配体被放置,因此这些参考可能会以不预期的方式做更新,请问是否现在消除这些参考?(不会删除任何几何体)。”
如果单击【否】,只会删除在位配合关系,不会删除参考(包括外部参考),如图1-33所示。如果单击【是】,在位配合和所有的外部参考将都被删除,如图1-34所示。这些选项对删除外部参考很有帮助。

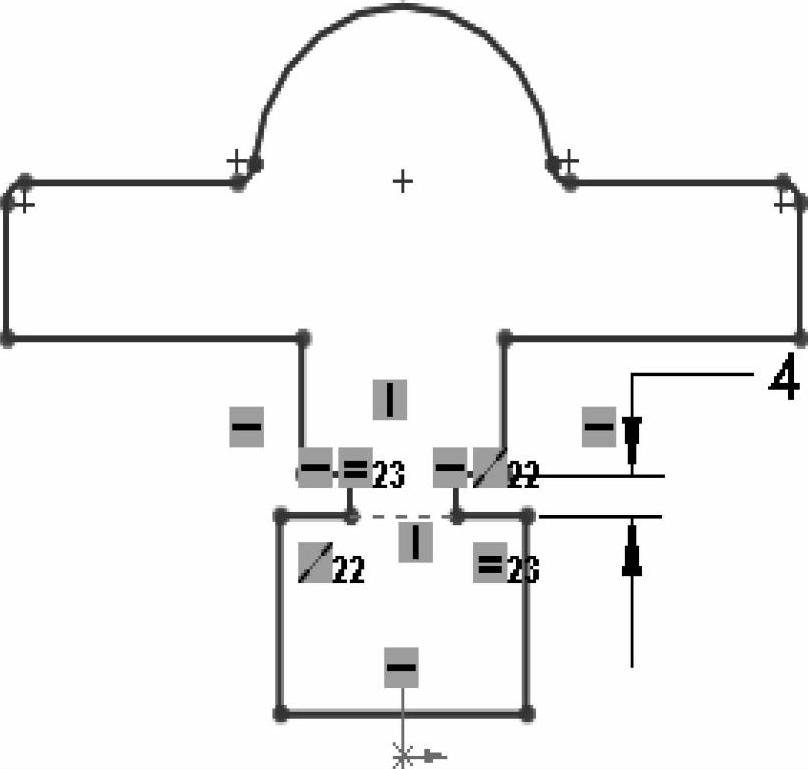

图1-33 不删除参考
(www.chuimin.cn)

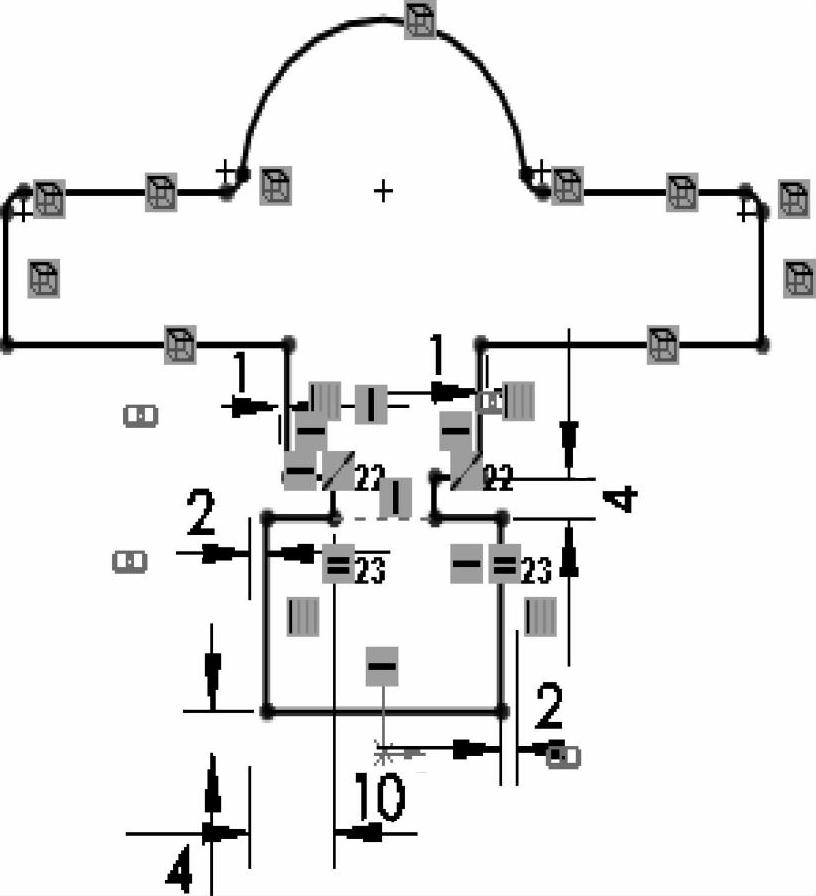

图1-34 删除参考
步骤15 删除在位配合 选择“Sliding_Jaw”零件,单击右键,在菜单工具栏中选择【查看配合】/【删除】在位配合。
由于仍然想保留外部引用,因此在弹出的消息框中单击【否】。关闭零件的【查看配合】对话框。

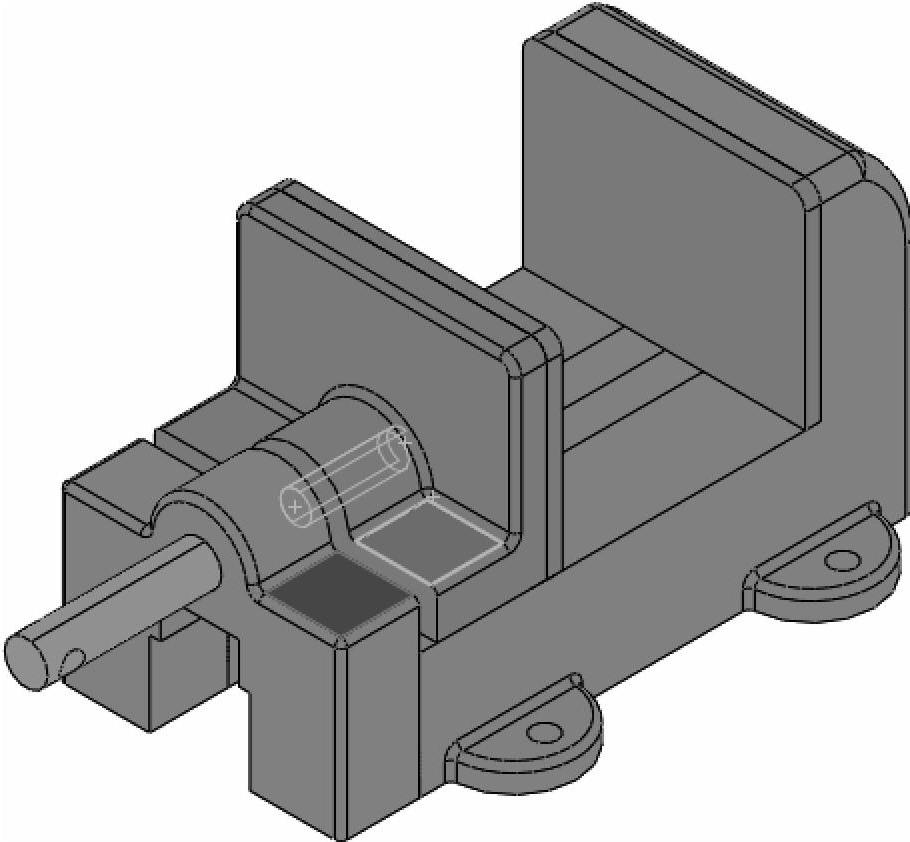

图1-35 添加同心配合和平行配合
步骤16 添加配合 现在,可以安全地移动“Sliding_Jaw”并重新应用配合。由于引用当前被锁定,特征就不会因其引用的几何变化产生更新。
添加配合来定位零件“Sliding_Jaw”,同时仍允许其适当自由地移动。一个解决办法是添加同心配合和平行配合,如图1-35所示。
步骤17 全部解除锁定 在Fea-tureManager树上右键单击“Sliding_Jaw”,然后选择【列举外部参考】。在外部参考的对话框上单击【全部解除锁定】并单击【确定】。现在零件便可以对引用的几何体做任何更新了。
步骤18 螺旋配合 为完成在装配预期的运动,此处将模拟“Vise_Screw”组件的螺旋运动。
单击【配合】并展开【机械配合】选项框,然后单击【螺旋】
,圈数选择0.5mm,选择“Vise_Screw”的圆柱面并通过【选择其他】工具选择“Base2”的圆柱面,然后单击【确定】,如图1-36所示。

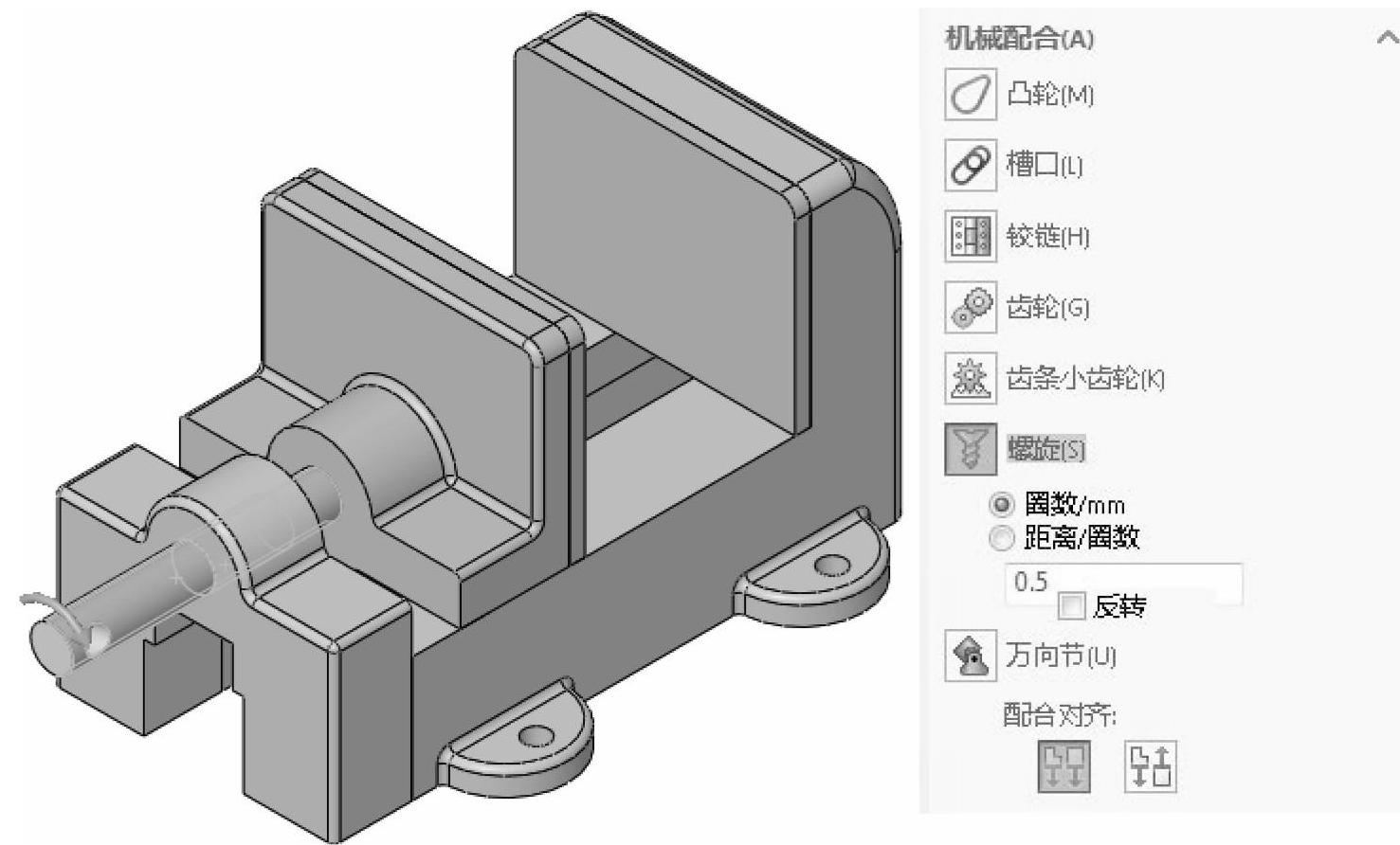

图1-36 添加螺旋配合
