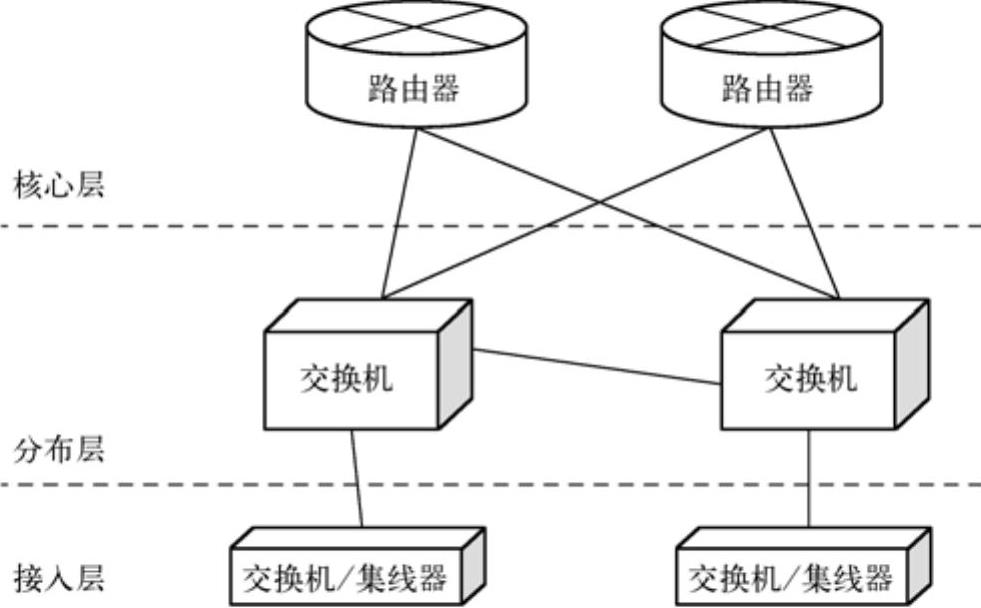

【摘要】：冗余是目前避免单点故障的最好方式。所谓网络冗余，就是提供备份链路或设备，当系统发生故障时可以随时替换故障点继续工作。网络冗余设计要遵循两个原则：1）冗余一般不用于负载平衡。若将冗余用于负载平衡，那么当网络发生故障需要征用冗余链路时，网络会因负载失衡而产生不稳定性。分布层冗余常用的方法是“双归接入”。图8-5 双归接入当一个链路失效时，不会削弱路由器或交换机任何目的地的可达性。

即使是强壮的分层结构设计的网络也有发生单点故障的可能。所谓单点故障，是指该故障将导致整个网络系统的工作中断。如果网络系统只依赖某一个因素、部分、系统、设备或人，就有单点故障的隐患。单点故障是任何一个工程项目都应该避免的。冗余是目前避免单点故障的最好方式。一般来说，可以认为冗余和备份是同义词。所谓网络冗余，就是提供备份链路或设备，当系统发生故障时可以随时替换故障点继续工作。但是如果缺乏恰当的规划和实施，冗余的链路和连接点会削弱网络的层次性，降低网络的稳定性和可维护性。网络冗余设计要遵循两个原则：

1）冗余一般不用于负载平衡。若将冗余用于负载平衡，那么当网络发生故障需要征用冗余链路时，网络会因负载失衡而产生不稳定性。

2）只对通信链路做冗余，而且冗余应只在正常链路不可用的情况下才可见。按照网络层次的划分，网络冗余可以划分为核心层冗余、分布层冗余和接入层冗余。

核心层冗余主要围绕三个目标进行设计：减少链路的跳数；减少可用的路径数量；增加核心层可承受的故障数量。

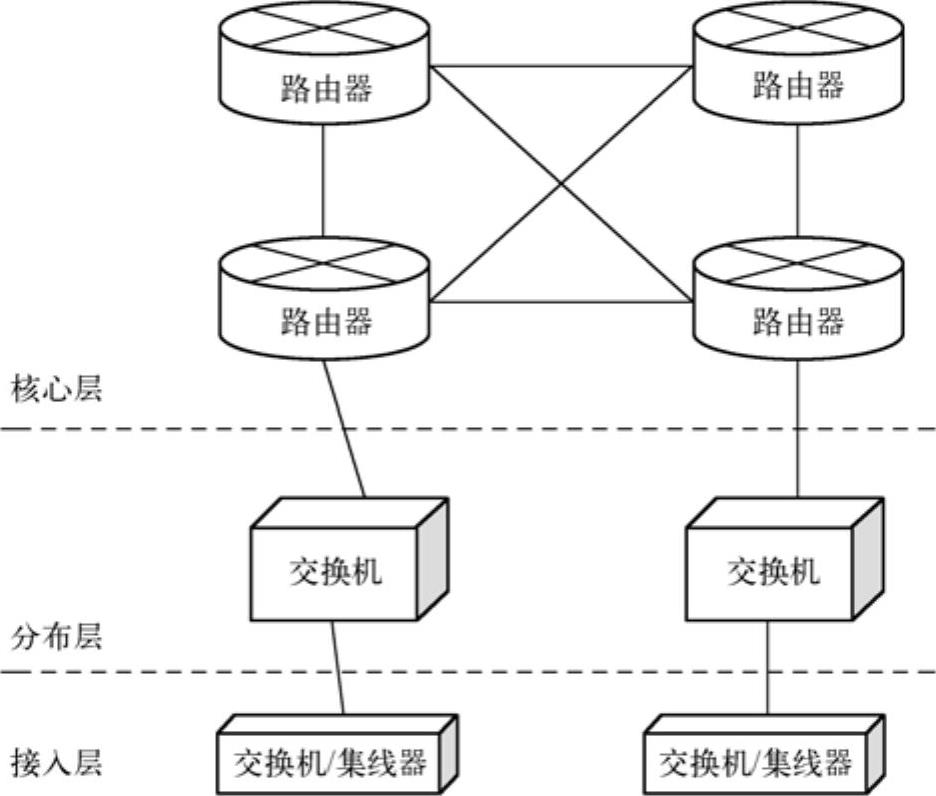

常见的核心层冗余分为完全网状规划和部分网状规划两种。完全网状规划中，每个核心层路由器都与冗余核心层路由器实现点对点的连接，如图8-4所示。
