双绞线：局域网中的屏蔽和非屏蔽双绞线的性能对比

2023-11-25 理论教育版权反馈

【摘要】：目前，在局域网中所使用的双绞线有屏蔽和非屏蔽之分。非屏蔽双绞线的传输距离一般为100m，由于其较好的性能价格比，目前被广泛使用。图1-8所示是无屏蔽双绞线和屏蔽双绞线的示意图。通过适当的屏蔽和扭曲长度可提高双绞线的抗干扰性能，传输信号波长远大于扭曲长度时，其抗干扰性最好。因此，在低频传输时，双绞线的抗干扰能力比同轴电缆要强，但传输信号频率高于10～100kHz时，双绞线的抗干扰能力就不如同轴电缆了。

双绞线（Twisted Pair）是一种最常用的传输介质，由呈螺线排列的两根绝缘导线组成，两根导线相互扭绞在一起，这样可以减少电磁干扰，提高传输质量。电话线就是双绞线。一根双绞线电缆有多个绞在一起的线对（如8条线组成4个线对）。

双绞线既可用于传输模拟信号，又可用于传输数字信号，比较适合于短距离传输。网络用它作为传输介质时，其传输速率取决于所采用的芯线质量、传输距离、驱动器和接收器能力等因素。

目前，在局域网中所使用的双绞线有屏蔽和非屏蔽之分。屏蔽双绞线（Shielded Twisted Pair，STP）抗干扰性好，性能高，用于远程中继线时，最大距离可以达到十几公里。但成本也较高，所以一直没有广泛使用。非屏蔽双绞线（Unshielded Twisted Pair，UTP）的传输距离一般为100m，由于其较好的性能价格比，目前被广泛使用。非屏蔽双绞线主要有1、2、3、4、5五类，常用的是3类线和5类线，5类线既可支持100Mbit/s的快速以太网连接，又可支持到150Mbit/s的ATM数据传输，是连接桌面设备的首选传输介质。图1-8所示是无屏蔽双绞线和屏蔽双绞线的示意图。

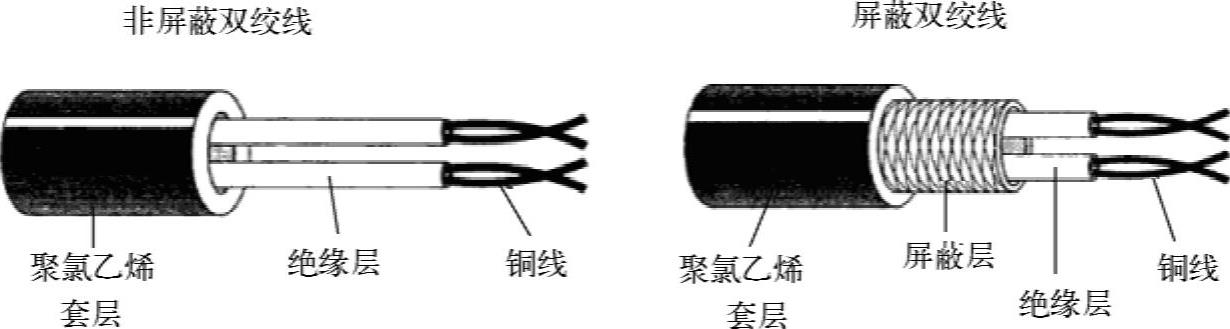

图1-8 无屏蔽双绞线和屏蔽双绞线示意图

下面简单介绍几种非屏蔽双绞线：

3类线（CAT3）：一种包括四个电线对的UTP形式。在带宽为16MHz时，数据传输速率最高可达10Mbit/s。3类一般用于10Mbit/s的Ethernet或4Mbit/s的Token Ring。虽然3类比5类便宜，但为了获得更高的吞吐量，正逐渐用5类代替3类。(www.chuimin.cn)

5类线（CAT5）：用于新网安装及更新到快速Ethernet的最流行的UTP形式。CAT5包括四个电线对，支持100Mbit/s吞吐量和100Mbit/s信号速率。在基于双绞线的100Mbit/s高速网络中，通常使用5类UTP或STP作为其传输介质。除100Mbit/s Ethernet之外，CAT5电缆还支持其他的快速连网技术，如异步传输模式。

除此之外，市面上还有另外两种价格稍高的双绞线产品：

1）超5类线（增强CAT5）：CAT5电缆的更高级别的版本。它包括高质量的铜线，能提供一个更高的缠绕率，进一步减少串扰。增强CAT5能支持高达200MHz的信号频率，是常规CAT5容量的2倍。

2）6类线（CAT6）：包括四对电线对的双绞线电缆。每对电线被箔绝缘体包裹，另一层箔绝缘体包裹在所有电线对的外面，同时一层防火塑料封套包裹在第二层箔层外面。箔绝缘体对串扰提供了较好的阻抗，从而使得CAT 6能支持的吞吐量是常规CAT5吞吐量的6倍，由于CAT6是一种新技术且大部分网络技术不能利用它的最高容量，CAT6很少用于当今的网络中。

在局域网中，双绞线是一种较为廉价的传输介质。通过适当的屏蔽和扭曲长度可提高双绞线的抗干扰性能，传输信号波长远大于扭曲长度时，其抗干扰性最好。因此，在低频传输时，双绞线的抗干扰能力比同轴电缆要强，但传输信号频率高于10～100kHz时，双绞线的抗干扰能力就不如同轴电缆了。
