【摘要】：本实例绘制的泵盖如图10-103所示。思路提示本实例绘制的泵盖，主要应用创建圆柱体命令CYLINDER，长方体命令BOX，实体编辑命令SOLIDEDIT中的复制边操作，拉伸命令EXTRUDE，倒圆角命令FILLET，倒角命令CHAMFER以及布尔运算的差集命令SUBTRACT和并集命令UNION等，来完成图形的绘制。图10-103 泵盖图10-104 绘制流程图解题步骤启动系统。单击“建模”工具栏中的“圆柱体”按钮，捕捉拉伸形成的实体左边顶端圆的圆心为中心点，创建半径为R18、高36的圆柱。

本实例绘制的泵盖如图10-103所示。

思路提示

本实例绘制的泵盖，主要应用创建圆柱体命令CYLINDER，长方体命令BOX，实体编辑命令SOLIDEDIT中的复制边操作，拉伸命令EXTRUDE，倒圆角命令FILLET，倒角命令CHAMFER以及布尔运算的差集命令SUBTRACT和并集命令UNION等，来完成图形的绘制。其绘制流程如图10-104所示。

图10-103 泵盖

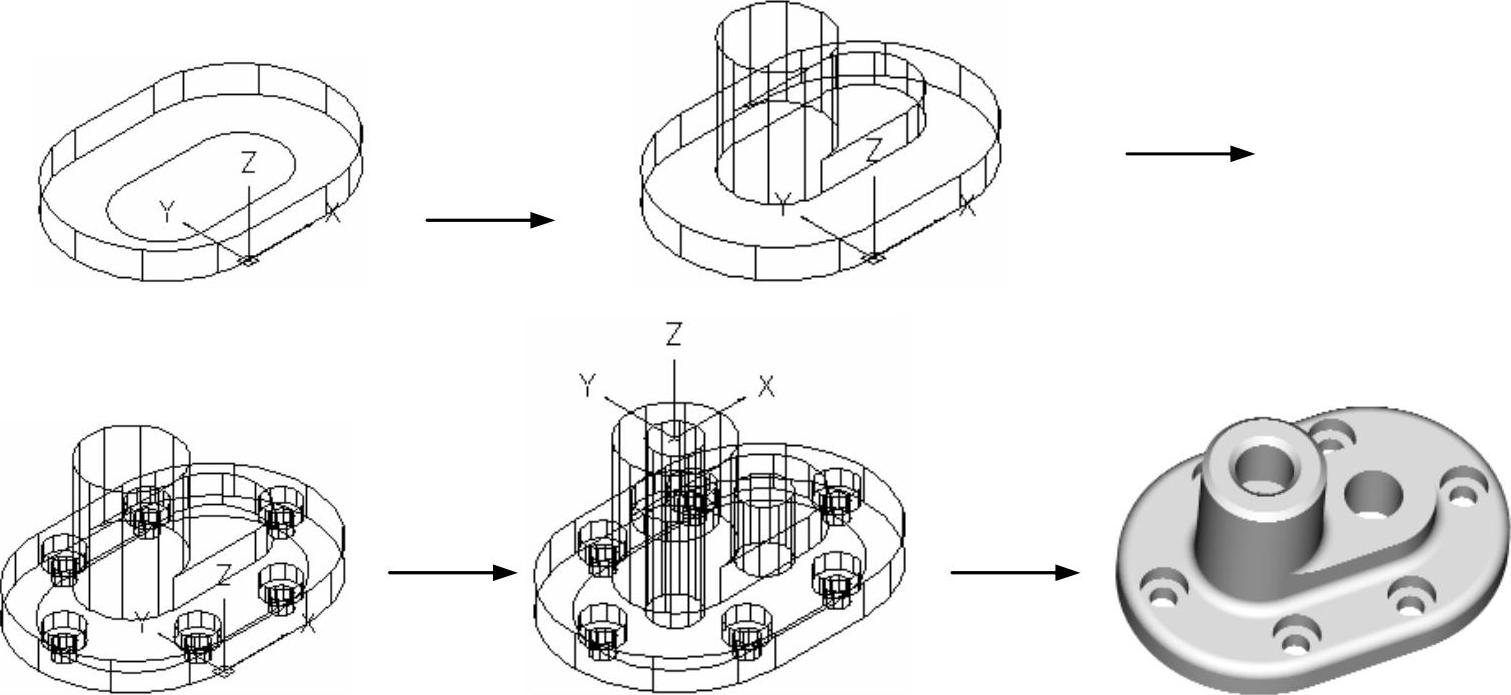

图10-104 绘制流程图

解题步骤

启动系统。启动AutoCAD 2014，使用默认设置绘图环境。

设置线框密度。设置对象上每个曲面的轮廓线数目为10。

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

绘制长方体。单击“建模”工具栏中的“长方体”按钮，以（0，0，0）为角点，创建长36，宽80，高12的长方体。

绘制圆柱体。单击“建模”工具栏中的“圆柱体”按钮，分别以（0，40，0）和（36，40，0）为底面中心点，创建半径为R40，高12的圆柱体。结果如图10-105所示。

并集处理。单击“实体编辑”工具栏中的“并集”按钮，将第4步绘制的长方体以及第5步绘制的两个圆柱体进行并集运算，结果如图10-106所示。

复制实体底边。

命令:SOLIDEDIT↙（或者选择菜单栏中的“修改”→“实体编辑”→“复制边”命令，或者单击“实体编辑”工具栏中的“复制边”按钮，下同）

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>:_edge

输入边编辑选项[复制（C）/着色（L）/放弃（U）/退出（X）]<退出>:_copy

选择边或[放弃（U）/删除（R）]:（用鼠标依次选择并集后实体底面边线）

选择边或[放弃（U）/删除（R）]:↙

指定基点或位移:0，0，0↙

指定位移的第二点:0，0，0↙

输入边编辑选项[复制（C）/着色（L）/放弃（U）/退出（X）]<退出>:↙

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>:↙

结果如图10-107所示。

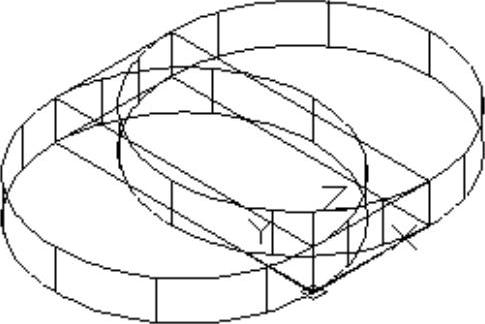

图10-105 创建圆柱体后的图形

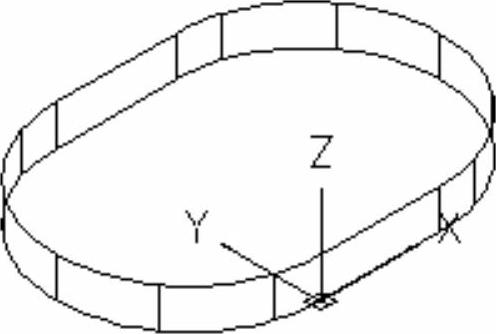

图10-106 并集后的图形

图10-107 选取复制的边

合并多段线。

命令:PEDIT↙

选择多段线或[多条（M）]:（用鼠标选择复制底边后的任意一个线段）

选定的对象不是多段线，是否将其转换为多段线?<Y>↙

输入选项[闭合（C）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]:J↙

选择对象:（用鼠标依次选择复制底边的四个线段）

选择对象:↙

3条线段已添加到多段线

输入选项[打开（O）/合并（J）/宽度（W）/编辑顶点（E）/拟合（F）/样条曲线（S）/非曲线化（D）/线型生成（L）/反转（R）/放弃（U）]:↙

偏移边线。

命令:OFFSET↙

当前设置:删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]<通过>:22↙

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>:（用鼠标选择合并后的多段线）

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]<退出>:（点击多段线内部任意一点）

选择要偏移的对象，或[退出（E）/放弃（U）]<退出>:↙

结果如图10-108所示。

拉伸偏移的边线。

命令:EXTRUDE↙

当前线框密度:ISOLINES=10，闭合轮廓创建模式=实体

选择要拉伸的对象或[模式（MO）]:_MO

闭合轮廓创建模式[实体（SO）/曲面（SU）]<实体>:_SO

选择要拉伸的对象或[模式（MO）]:（用鼠标选择上一步偏移的直线）

选择要拉伸的对象或[模式（MO）]:↙

指定拉伸的高度或[方向（D）/路径（P）/倾斜角（T）/表达式（E）]:24↙

绘制圆柱体。单击“建模”工具栏中的“圆柱体”按钮，捕捉拉伸形成的实体左边顶端圆的圆心为中心点，创建半径为R18、高36的圆柱。

并集处理。单击“实体编辑”工具栏中的“并集”按钮，将绘制的所有实体进行并集运算，结果如图10-109所示。(www.chuimin.cn)

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“俯视”命令，将当前视图方向设置为俯视图。

偏移边线。单击“修改”工具栏中的“偏移”按钮，将复制的边线，向内偏移11。

绘制圆柱体。单击“建模”工具栏中的“圆柱体”按钮，捕捉偏移形成的辅助线左边圆弧的象限点为中心点，创建半径为R4，高6的圆柱。结果如图10-110所示。

图10-108 偏移边线后的图形

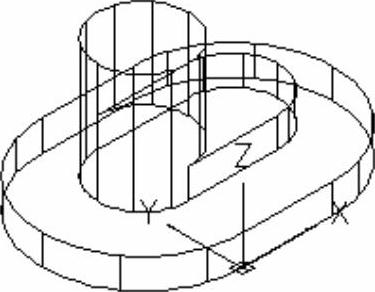

图10-109 并集后的图形

图10-110 绘制圆柱后的图形

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏中的“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

绘制圆柱体。单击“建模”工具栏中的“圆柱体”按钮，捕捉R4圆柱顶面圆心为中心点，创建半径为R7、高6的圆柱。

并集处理。单击“实体编辑”工具栏中的“并集”按钮，将创建的R4与R7圆柱体进行并集运算。

复制圆柱体。

命令:COPY↙

选择对象:（用鼠标选择并集后的圆柱体）

选择对象:↙

当前设置:复制模式=多个

指定基点或[位移（D）/模式（O）]<位移>:（在对象捕捉模式下用鼠标选择圆柱体的圆心）

指定第二个点或[阵列（A）]<使用第一个点作为位移>:（在对象捕捉模式下用鼠标选择圆弧象限点）

指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>:↙

结果如图10-111所示。

差集处理。单击“实体编辑”工具栏中的“差集”按钮，将并集的圆柱体从并集的实体中减去。

删除边线。

命令:ERASE↙

选择对象:（用鼠标选择复制及偏移的边线）

选择对象:↙

设置用户坐标系。将坐标原点移动到R18圆柱体顶面中心点。

绘制圆柱体。单击“建模”工具栏中的“圆柱体”按钮，以坐标原点为圆心，创建直径为ф17、高-60的圆柱体；以（0，0，-20）为圆心，创建直径为ф25，高-7的圆柱；以实体右边R18柱面顶部圆心为中心点，创建直径为ф17、高-24的圆柱。结果如图10-112所示。

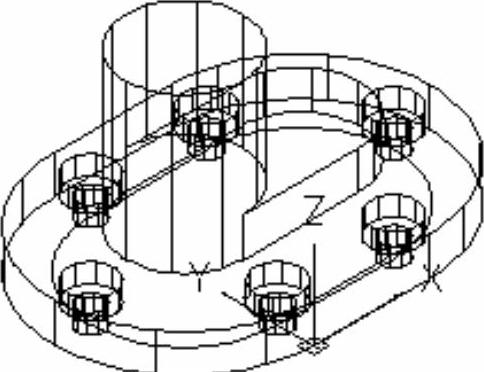

图10-111 复制圆柱体后的图形

图10-112 绘制圆柱体后的图形

差集处理。单击“实体编辑”工具栏中的“差集”按钮，将实体与绘制的圆柱体进行差集运算。消隐处理后的图形，如图10-113所示。

圆角处理。

命令:FILLET↙

当前设置:模式=修剪，半径=0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]:（用鼠标选择要圆角的对象）

输入圆角半径或[表达式（E）]:4↙

选择边或[链（C）/环（L）/半径（R）]:（用鼠标选择要圆角的边）

已拾取到边。

选择边或[链（C）/环（L）/半径（R）]:（依次用鼠标标选择要圆角的边）

选择边或[链（C）/环（L）/半径（R）]:↙

倒角处理。

命令:CHAMFER↙

（“修剪”模式）当前倒角距离1=0.0000，距离2=0.0000

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]:（用鼠标选择要倒角的直线）

基面选择...

输入曲面选择选项[下一个（N）/当前（OK）]<当前>:↙

指定基面倒角距离或[表达式（E）]:2↙

指定其他曲面倒角距离或[表达式（E）]<2.0000>:↙

选择边或[环（L）]:（用鼠标选择要倒角的边）

选择边或[环（L）]:↙

消隐处理后的图形，如图10-114所示。

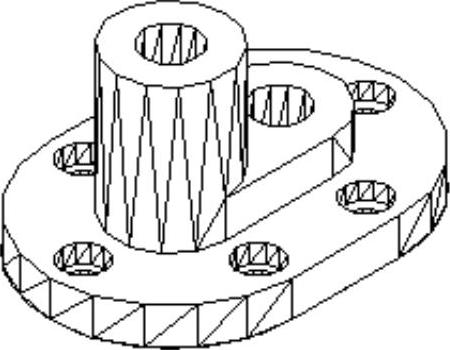

图10-113 差集后的图形

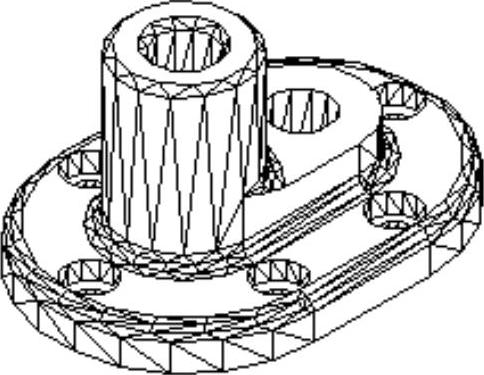

图10-114 倒角后的图形

渲染处理。选择菜单栏中的“视图”→“渲染”→“材质浏览器”命令，选择适当的材质，然后选择菜单栏中的“视图”→“渲染”→“渲染”命令，对图形进行渲染。渲染后的效果如图10-103所示。

总结与点评

本例讲解了一个相对比较复杂的泵盖三维机械造型，这个零件属于典型的盘盖类零件。在本例的绘制过程中，着重讲述了一个“合并多段线”命令，读者可以自己试一下，如果不采用此命令把几条线段或圆弧合并成多段线，后续拉伸操作会出现什么问题。这一点读者注意体会。
