本实例绘制的支架如图10-17所示。

思路提示

本实例绘制的支架，主要应用了绘制圆柱体命令CYLINDER，绘制长方体命令BOX，拉伸命令EXTRUDE，以及实体编辑命令SOLIDEDIT中的复制边操作，倒圆角命令FILLET，布尔运算中的差集命令SUBTRACT以及并集命令UNION，来完成图形的绘制。其绘制流程如图10-18所示。

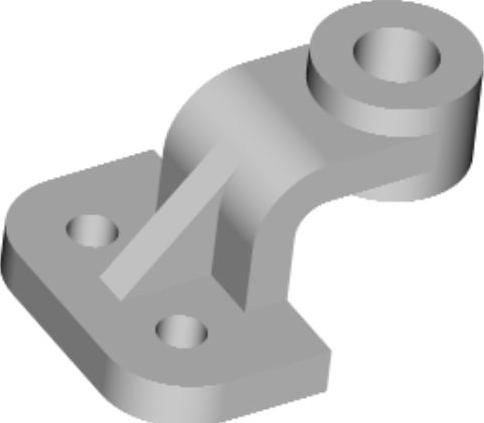

图10-17 支架

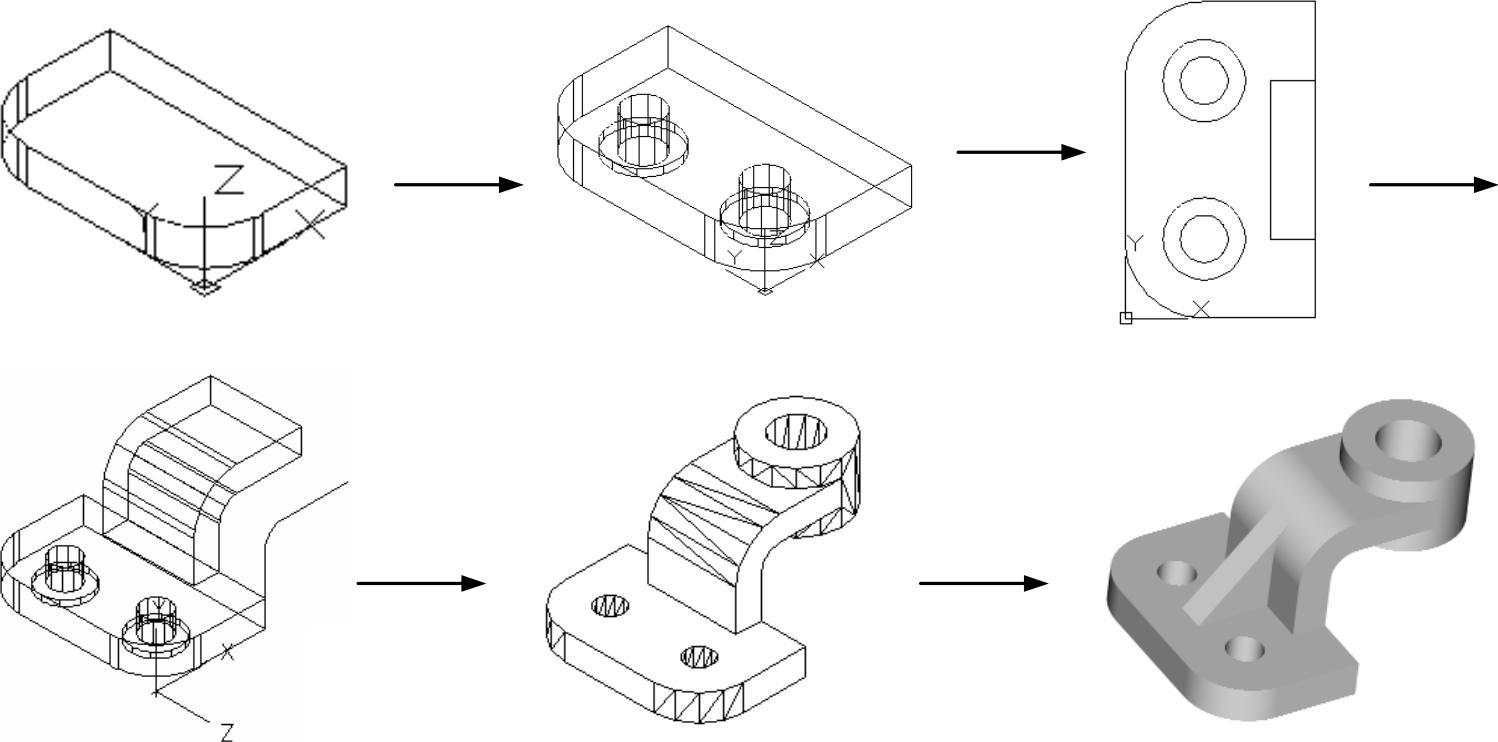

图10-18 绘制流程图

解题步骤

启动AutoCAD 2014，使用默认设置绘图环境。

设置线框密度。设置对象上每个曲面的轮廓线数目为10。

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏中的“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

绘制长方体。

命令:BOX↙

指定第一个角点或[中心（C）]:0，0，0↙

指定其他角点或[立方体（C）/长度（L）]:L↙

指定长度:60↙

指定宽度:100↙

指定高度:15↙

圆角处理。

命令:FILLET↙

当前设置:模式=修剪，半径=0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]:（用鼠标选择要圆角的对象）

输入圆角半径或[表达式（E）]:25↙

选择边或[链（C）/半径（R）]:（用鼠标选择长方体左端面的边）

已拾取到边。

选择边或[链（C）/半径（R）]:（依次用鼠标选择长方体左端面的边）

选择边或[链（C）/半径（R）]:↙

结果如图10-19所示。

绘制圆柱体。

命令:CYLINDER↙

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]:（用鼠标选择长方体底面圆角圆心）

指定底面半径或[直径（D）]:15↙

指定高度或[两点（2P）/轴端点（A）]:3↙

重复绘制圆柱体命令，绘制半径为13，高15的圆柱体。并利用复制命令将绘制的两圆柱体复制到另一个圆角处。

差集处理。

命令:SUBTRACT↙

选择要从中减去的实体、曲面和面域...

选择对象:（用鼠标选择长方体）

选择对象:↙

选择要减去的实体、曲面和面域...

选择对象:（用鼠标选择圆柱体）

选择对象:↙

结果如图10-20所示。

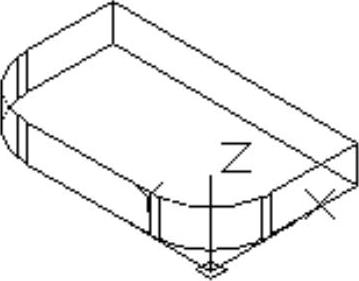

图10-19 倒圆角后的长方体

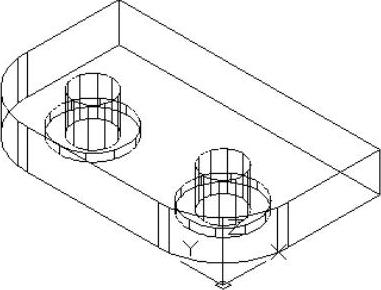

图10-20 差集圆柱后的实体

设置用户坐标系。

命令:UCS↙

当前UCS名称:*世界*

指定UCS的原点或[面（F）/命名（NA）/对象（OB）/上一个（P）/视图（V）/世界（W）/X/Y/Z/Z轴（ZA）]<世界>:0，0，15↙

指定X轴上的点或<接受>:↙

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“俯视”命令，或者单击“视图”工具栏“俯视”按钮，将当前视图方向设置为俯视图。(www.chuimin.cn)

绘制矩形。单击“绘图”工具栏中的“矩形”按钮，以（60，25）为第一个角点，以（@-14，50）为第二个角点，绘制矩形。结果如图10-21所示。

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“前视”命令，单击“视图”工具栏中的“前视”按钮，将当前视图方向设置为前视图。

绘制辅助线。

命令:PLINE↙

指定起点:（如图10-22所示，捕捉长方体右上角点）

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:@0，23↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:A↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:A↙

指定包含角:-90↙

指定圆弧的端点或[圆心（CE）/半径（R）]:@10，10↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:L↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:@35，0↙

结果如图10-22所示。

图10-21 绘制矩形

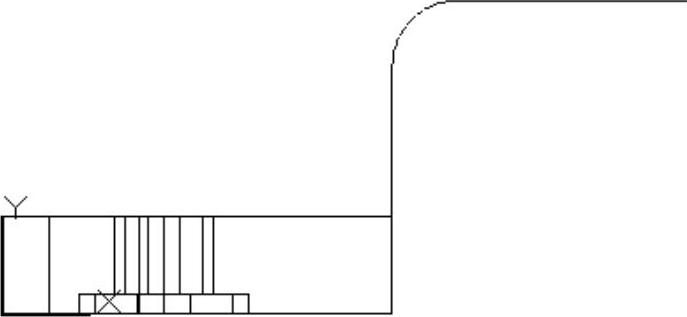

图10-22 绘制辅助线

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”，或者单击“视图”工具栏中“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

拉伸矩形。单击“建模”工具栏中的“拉伸”按钮，选取矩形，以辅助线为路径，进行拉伸。结果如图10-23所示。

删除辅助线。单击“修改”工具栏中的“删除”按钮，删除绘制的辅助线。

设置用户坐标系。

命令:UCS↙

当前UCS名称:*世界*

指定UCS的原点或[面（F）/命名（NA）/对象（OB）/上一个（P）/视图（V）/世界（W）/X/Y/Z/Z轴（ZA）]<世界>:105，72，-50↙

指定X轴上的点或<接受>:↙

重复该命令将其绕X轴旋转90°。

绘制圆柱体。单击“建模”工具栏中的“圆柱体”按钮，以坐标原点为圆心，分别创建直径为ф50及ф25，高34的圆柱体。

并集处理。

命令:UNION↙

选择对象:（用鼠标选取长方体、拉伸实体及ф50圆柱体）

选择对象:↙

差集处理。单击“实体编辑”工具栏中的“差集”按钮，将实体与ф25圆柱进行差集运算。消隐处理后的图形，如图10-24所示。

图10-23 拉伸实体

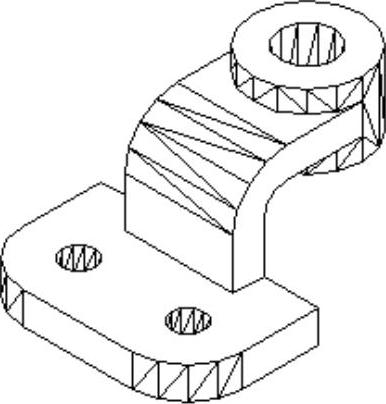

图10-24 消隐后的实体

复制边线。选择菜单栏中的“修改”→“实体编辑”→“复制边”命令，或者单击“实体编辑”工具栏中的“复制边”按钮，选取拉伸实体前端面边线，在原位置进行复制。

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“前视”命令，或者单击“视图”工具栏中的“前视”按钮，将当前视图方向设置为前视图。

绘制直线。单击“绘图”工具栏中的“直线”按钮，捕捉拉伸实体左下端点为起点→（@-30，0）→R10圆弧切点，绘制直线。

修剪复制的边线。单击“修改”工具栏中的“修剪”按钮，对复制的边线进行修剪。结果如图10-25所示。

创建面域。在命令行输入REGION，或者单击“绘图”工具栏中的“面域”按钮，将修剪后的图形创建为面域。

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏中的“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

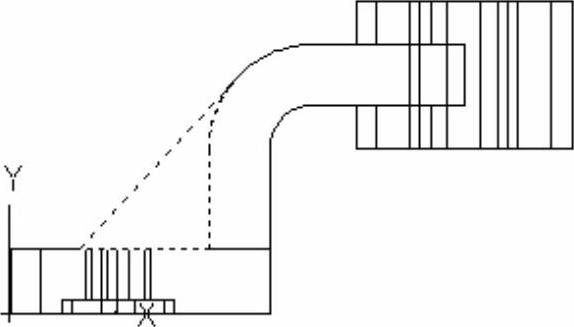

图10-25 修剪后的图形

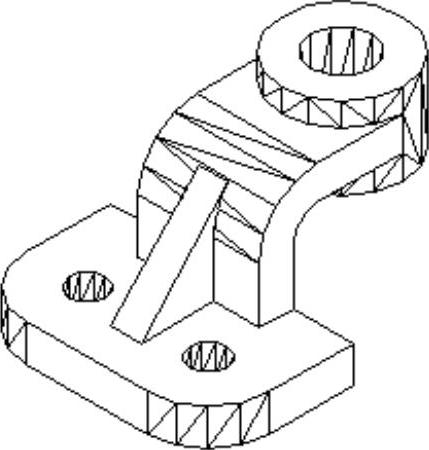

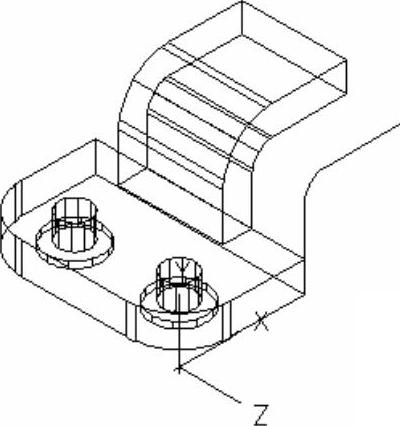

图10-26 移动拉伸实体

拉伸面域。单击“建模”工具栏中的“拉伸”按钮，选取面域，拉伸高度为12。

移动拉伸实体。在命令行输入MOVE，或者单击“修改”工具栏中的“移动”按钮，将拉伸形成的实体移动到如图10-26所示位置。

并集处理。单击“实体编辑”工具栏中的“并集”按钮，将实体进行并集运算。

渲染处理。选择菜单栏中的“视图”→“渲染”→“材质浏览器”命令，选择适当的材质，然后选择菜单栏中的“视图”→“渲染”→“渲染”命令，对图形进行渲染。渲染后的效果如图10-17所示。

总结与点评

本例讲解了一个简单的支架三维机械造型，在本例的绘制过程中，着重讲述了“实体编辑”命令中的“复制边”选项。在这里要注意在使用“拉伸”命令时，拉伸的对象必须是封闭的平面图形，如果是单独的线段，就必须首先将这些线段创建成统一的面域，然后再进一步操作。
