AutoCAD2014中文版U盘绘制实例

2023-11-25 理论教育版权反馈

【摘要】：本实例绘制的U盘如图9-100所示。思路提示本实例绘制的U盘，主要应用绘制圆柱体命令CYLINDER，绘制长方体命令BOX，复制命令COPY，倒圆角命令FILLET，实体编辑命令SOLIDEDIT以及布尔运算的差集命令SUBTRACT和并集命令UNION等，来完成图形的绘制。单击“建模”工具栏中的“长方体”按钮，在以原点为角点处绘制长度为50，宽度为20，高度为9的长方体。单击“实体编辑”工具栏中的“抽壳”按钮，对圆角后的长方体在进行抽壳，删除面是长方体的前顶面，抽壳距离是1mm。

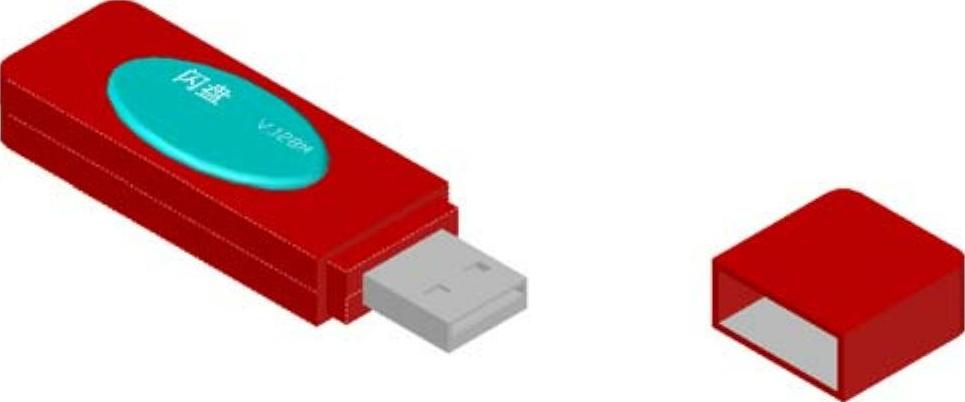

本实例绘制的U盘如图9-100所示。

思路提示

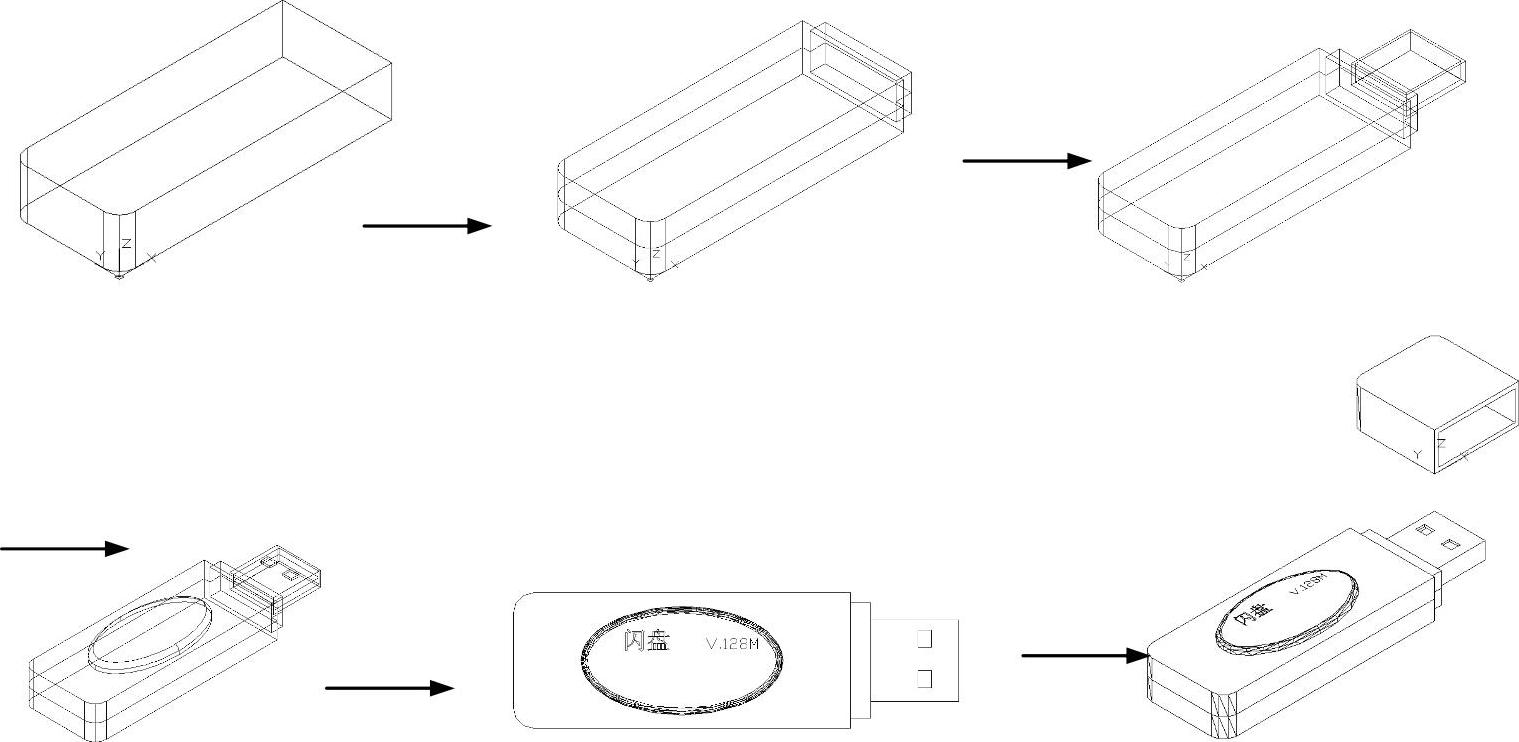

本实例绘制的U盘，主要应用绘制圆柱体命令CYLINDER，绘制长方体命令BOX，复制命令COPY，倒圆角命令FILLET，实体编辑命令SOLIDEDIT以及布尔运算的差集命令SUBTRACT和并集命令UNION等，来完成图形的绘制。其绘制流程如图9-101所示。

图9-100 U盘

图9-101 绘制流程图

解题步骤

启动系统。启动AutoCAD2014，使用默认设置绘图环境。

设置线框密度。

命令:ISOLINES

输入ISOLINES的新值<4>:10↙

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏中“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

绘制长方体。单击“建模”工具栏中的“长方体”按钮，在以原点为角点处绘制长度为50，宽度为20，高度为9的长方体。

圆角处理。单击“修改”工具栏中的“圆角”按钮，对长方体进行倒圆角，圆角半径为3，结果如图9-102所示。

绘制长方体。单击“建模”工具栏中的“长方体”按钮，在以（50，1.5，1）为角点处绘制长度为3，宽度为17，高度为7的长方体。

并集处理。单击“实体编辑”工具栏中的“并集”按钮，将上面绘制的两个长方体合并在一起。

剖切图形。

命令:SLICE↙

选择要剖切的对象:（选择合并的实体）

选择要剖切的对象:↙

指定切面的起点或[平面对象（O）/曲面（S）/Z轴（Z）/视图（V）/XY（XY）/YZ（YZ）/ZX（ZX）/三点（3）]<三点>:XY↙

指定XY平面上的点<0，0，0>:0，0，4.5↙

在所需的侧面上指定点或[保留两个侧面（B）]<保留两个侧面>:B↙

结果如图9-103所示。

图9-103 剖切后的实体

绘制长方体。单击“建模”工具栏中的“长方体”按钮，以（53，4，2.5）为角点，创建长12、宽13、高4的长方体。

改变视图方向。选择菜单栏中的“视图”→“三维视图”→“东南等轴测”命令。将视图切换到东南等轴测视图。

抽壳处理。

命令:_solidedit

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>:_body

输入体编辑选项[压印（I）/分割实体（P）/抽壳（S）/清除（L）/检查（C）/放弃（U）/退出（X）]<退出>:_shell

选择三维实体:（选择第9步绘制的长方体）

删除面或[放弃（U）/添加（A）/全部（ALL）]:（选择长方体的右顶面作为删除面）

删除面或[放弃（U）/添加（A）/全部（ALL）]:↙

输入抽壳偏移距离:0.5↙

已开始实体校验。

已完成实体校验。

输入体编辑选项[压印（I）/分割实体（P）/抽壳（S）/清除（L）/检查（C）/放弃（U）/退出（X）]<退出>:X↙

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>:X↙

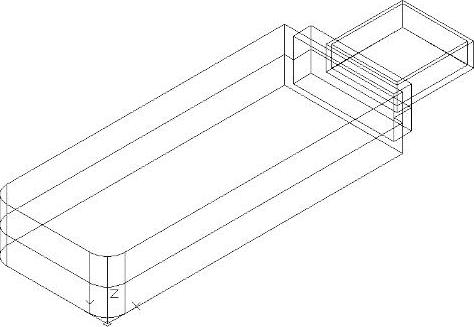

结果如图9-104所示。

绘制长方体。单击“建模”工具栏中的“长方体”按钮，以（60，7，4.5）为角点，创建长2，宽2.5，高10的长方体。

复制长方体。

命令:COPY↙(www.chuimin.cn)

选择对象:（选择第11步绘制的长方体）

选择对象:↙

当前设置:复制模式=多个

指定基点或[位移（D）/模式（O）]<位移>:60，7，4.5↙

指定第二个点或[阵列（A）]<使用第一个点作为位移>:@0，6，0↙

指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>:

图9-104 抽壳后的实体

图9-105 求差集后的实体

差集处理。单击“实体编辑”工具栏中的“差集”按钮，将第11步和第12步的两个长方体从抽壳后的实体中减去。此时窗口图形如图9-105所示。

绘制长方体。单击“建模”工具栏中的“长方体”按钮，以（53.5，4.5，3）为角点，创建长12.5、宽11、高1.5的长方体。

改变视图方向。单击“视图”工具栏中的“西南等轴测”按钮。将视图切换到西南等轴测视图。

绘制椭圆柱体。

命令:CYLINDER↙

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]:E↙

指定第一个轴的端点或[中心（C）]:C↙

指定中心点:25，10，8↙

指定到第一个轴的距离:@0，15，0↙

指定第二个轴的端点:8↙

指定高度或[两点（2P）/轴端点（A）]:2↙

圆角处理。单击“修改”工具栏中的“圆角”按钮，对椭圆柱体的上表面进行倒圆角，圆角半径为1mm。消隐后结果如图9-106所示。

编辑文字。

命令:MTEXT↙

当前文字样式:"样式1"文字高度:2.5注释性:否

指定第一角点:15，20，10↙

指定对角点或[高度（H）/对正（J）/行距（L）/旋转（R）/样式（S）/宽度（W）/栏（C）]:40，-16↙

此时，AutoCAD弹出文字编辑框，其中‘闪盘’的字体是宋体，文字高度是2.5，‘V.128M’的字体是TXT，文字高度是1.5。

设置视图方向。单击下拉菜单“视图”→“三维视图”→“俯视”，将当前视图设置为俯视方向。此时视图如图9-107所示。

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏中的“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

设置用户坐标系。

命令:UCS↙

当前UCS名称:*俯视*

指定UCS的原点或[面（F）/命名（NA）/对象（OB）/上一个（P）/视图（V）/世界（W）/X/Y/Z/Z轴（ZA）]<世界>:80，30，0↙

指定X轴上的点或<接受>:↙

图9-106 倒圆角后的椭圆柱体

图9-107 闪盘俯视图

绘制长方体。单击“建模”工具栏中的“长方体”按钮，以（0，0，0）为角点，创建长20、宽20、高9的长方体。

圆角处理。单击“修改”工具栏中的“圆角”按钮，对上一步绘制的长方体进行倒圆角处理，圆角半径是2.5mm。

抽壳处理。单击“实体编辑”工具栏中的“抽壳”按钮，对圆角后的长方体在进行抽壳，删除面是长方体的前顶面，抽壳距离是1mm。消隐后结果如图9-108所示。

图9-108 绘制闪盘盖

颜色处理。对闪盘的不同部分着上不同的颜色。单击“实体编辑”工具栏中的“着色面”按钮，根据AutoCAD的提示完成对面的着色操作。

渲染处理。选择菜单栏中的“视图”→“渲染”→“渲染”命令，渲染全部实体。

总结与点评

本例讲解了一个简单的电子产品造型，着重讲到了椭圆柱体命令和其他各种三维绘制和编辑命令。注意体会在三维电子产品造型中灵活应用各种三维造型命令。
