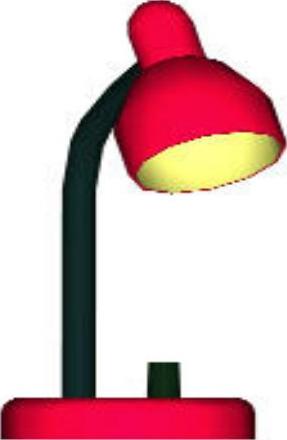

本实例绘制的台灯如图9-89所示。

思路提示

图9-89 台灯

本实例绘制的台灯，主要应用绘制圆柱体命令CYLINDER，绘制多段线命令PLINE，移动命令MOVE，旋转命令REVOLVE，实体编辑命令SOLIDEDIT以及布尔运算的差集命令SUBTRACT等，来完成图形的绘制。其绘制流程如图9-90所示。

图9-90 绘制流程图

解题步骤

启动系统。启动AutoCAD2014，使用默认设置绘图环境。

设置线框密度。

命令:ISOLINES

输入ISOLINES的新值<4>:10↙

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏中的“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图。

绘制圆柱体。

命令:CYLINDER↙

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]:0，0，0↙

指定底面半径或[直径（D）]:D↙

指定直径:150↙

指定高度或[两点（2P）/轴端点（A）]:30↙

命令:CYLINDER↙

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]:0，0，0↙

指定底面半径或[直径（D）]:D↙

指定直径:10↙

指定高度或或[两点（2P）/轴端点（A）]<10.0000>:a↙

指定轴端点:@15，0，0↙

同样方法，分别指定底面中心点的坐标为（0，0，0），底面直径为5，另一个圆心坐标为（@15，0，0）绘制圆柱体，结果如图9-91所示。

差集处理。在命令行输入SUBTRACT，或者单击“实体编辑”工具栏中的“差集”按钮，将直径为5圆柱体从直径为10圆柱体中减去。

移动实体导线孔。

命令:MOVE↙

选择对象:（用鼠标选取求差集后所得的实体导线孔）

选择对象:↙

指定基点或[位移（D）]<位移>:0，0，0↙

指定第二个点或<使用第一个点作为位移>:-85，0，15↙

此时结果如图9-92所示。

圆角处理。

命令:FILLET↙

当前设置:模式=修剪，半径=0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]:（用鼠标选择要圆角的对象）

输入圆角半径或[表达式（E）]:12↙

选择边或[链（C）/半径（R）]:（用鼠标选择底座的上边缘边）

已拾取到边。

选择边或[链（C）/环（L）/半径（R）]:（依次用鼠标选择底座的上边缘边）

选择边或[链（C）/环（L）/半径（R）]:↙

结果如图9-93所示。

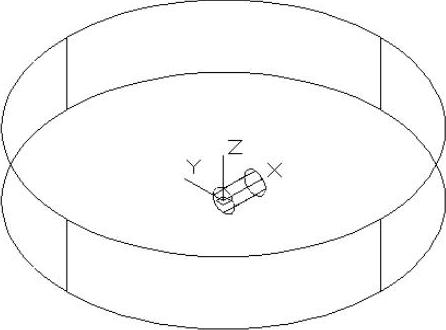

图9-91 绘制圆柱体后的图形

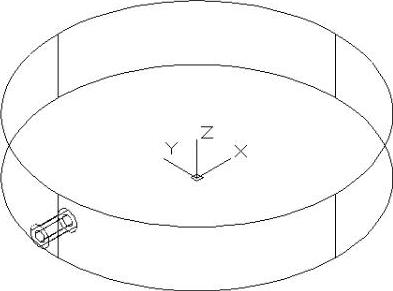

图9-92 移动后的图形

绘制圆柱体。单击“建模”工具栏中的“圆柱体”按钮，以（40，0，30）为中心点，分别创建直径为20，高25的圆柱体。

倾斜面。将刚绘制的直径为20的圆柱体外表面倾斜2°。单击“实体编辑”工具栏中的“倾斜面”按钮，根据命令行的提示完成面倾斜操作，结果如图9-94所示。

图9-93 倒圆角后的底座

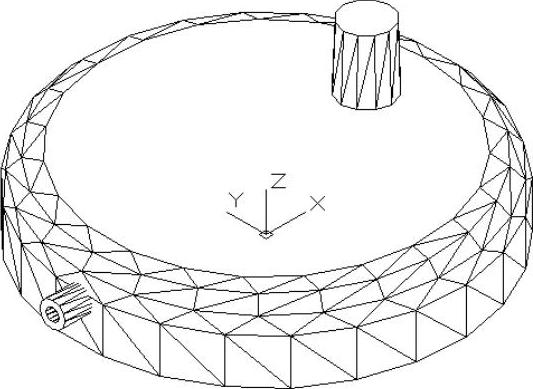

图9-94 开关旋钮和底座

设置视图方向。单击“视图”工具栏中的“前视”按钮。将视图切换到前视图。

旋转操作。单击“建模”工具栏中的“三维旋转”按钮，将绘制的所有的实体顺时针旋转-90°，图形如图9-95所示。

绘制多段线。

命令:PLINE↙

指定起点:30，55↙

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:@150，0↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:A↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:S↙

指定圆弧上的第二个点:203.5，50.7↙

指定圆弧的端点:224，38↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:248，8↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:L↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:269，-28.8↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:↙

结果如图9-96所示。

(www.chuimin.cn)

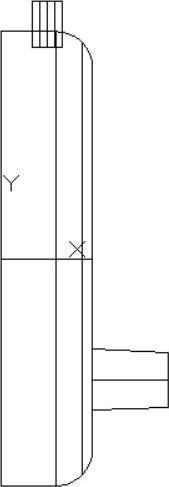

图9-95 实体旋转

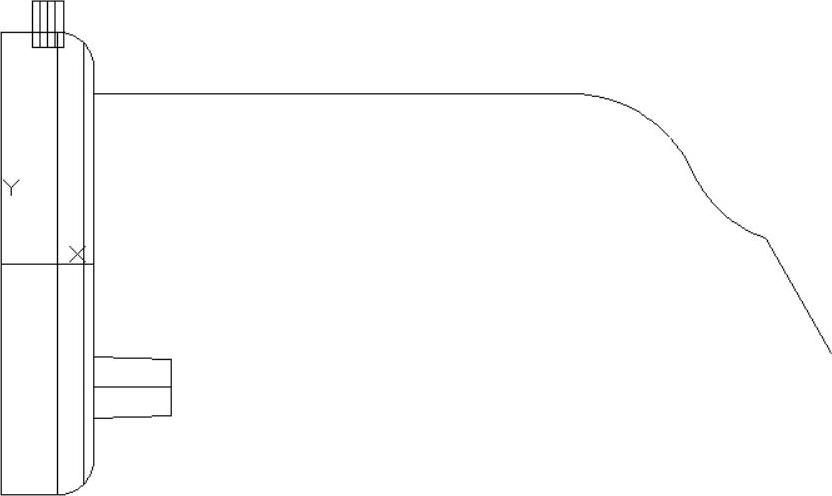

图9-96 支撑杆的路径曲线

旋转实体。单击“建模”工具栏中的“三维旋转”按钮，将图9-96中的所有实体逆时针旋转90°。

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏中的“西南等轴测”按钮，将当前视图设置为西南等轴测视图。

绘制圆。单击“绘图”工具栏中的“圆”按钮，绘制一个圆，其圆心坐标为（-55，0，30），直径为20。

拉伸圆。

命令:EXTRUDE↙

当前线框密度:ISOLINES=10，闭合轮廓创建模式=实体

选择要拉伸的对象或[模式（MO）]:_MO

闭合轮廓创建模式[实体（SO）/曲面（SU）]<实体>:_SO

选择要拉伸的对象或[模式（MO）]:（用鼠标选择直径为20mm的圆）

选择要拉伸的对象或[模式（MO）]:↙

指定拉伸的高度或[方向（D）/路径（P）/倾斜角（T）/表达式（E）]<468.8348>:P↙

选择拉伸路径或[倾斜角（T）]:（用鼠标选择第12步绘制的多线段线）

消隐后结果如图9-97所示。

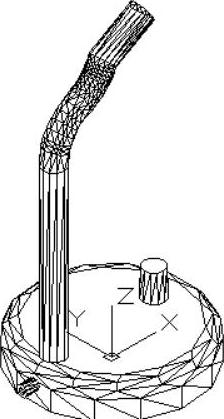

图9-97 拉伸成支撑杆

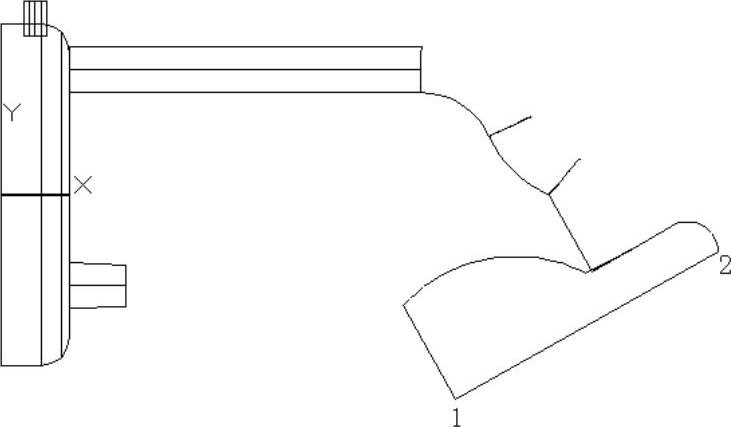

图9-98 灯头的截面轮廓

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“前视”命令，将当前视图设置为前视图。

旋转实体。单击“建模”工具栏中的“三维旋转”按钮，将绘制的所有的实体逆时针旋转-90°。

绘制多段线。

命令:PLINE↙

指定起点:（选择支撑杆路径曲线的上端点）

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:@20<30↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:A↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:316，-25↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:L↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:200，-90↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:177，-48.66↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:A↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:S↙

指定圆弧上的第二个点:216，-28↙

指定圆弧的端点:257.5，-34.5↙

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]:L↙

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]:C↙

结果如图9-98所示。

旋转截面轮廓。

命令:REVOLVE↙

当前线框密度:ISOLINES=4，闭合轮廓创建模式=实体

选择要旋转的对象或[模式（MO）]:（选择截面轮廓）

选择要旋转的对象或[模式（MO）]:↙

指定轴起点或根据以下选项之一定义轴[对象（O）/X/Y/Z]<对象>:（选择图9-98中的1点）

指定轴端点:（选择图9-98中的2点）

指定旋转角度或[起点角度（ST）/反转（R）/表达式（EX）]<360>:↙

旋转实体。单击“建模”工具栏中的“三维旋转”按钮，将绘制的所有的实体逆时针旋转90。

设置视图方向。选择菜单栏中的“视图”→“三维视图”→“西南等轴测”命令，或者单击“视图”工具栏中的“西南等轴测”按钮，将当前视图方向设置为西南等轴测视图，如图9-99所示。

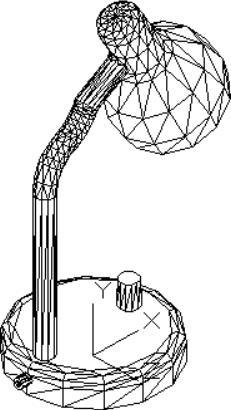

图9-99 消隐图

用三维动态观察旋转实体，使灯头的大端面朝外。单击“动态观察”工具栏中的“自由动态观察”按钮或者选择菜单栏中的“视图”→“动态观察”→“自由动态观察”命令。

对灯头进行抽壳。

命令:SOLIDEDIT↙

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>:B↙

输入体编辑选项[压印（I）/分割实体（P）/抽壳（S）/清除（L）/检查（C）/放弃（U）/退出（X）]<退出>:S↙

选择三维实体:（选择灯头）

删除面或[放弃（U）/添加（A）/全部（ALL）]:（选择灯头的大端面）

删除面或[放弃（U）/添加（A）/全部（ALL）]:↙

输入抽壳偏移距离:2↙

已开始实体校验。

已完成实体校验。

输入体编辑选项[压印（I）/分割实体（P）/抽壳（S）/清除（L）/检查（C）/放弃（U）/退出（X）]<退出>:X↙

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项[面（F）/边（E）/体（B）/放弃（U）/退出（X）]<退出>:X↙

将台灯的不同部分着上不同的颜色。单击“实体编辑”工具栏中的“着色面”按钮，根据命令行的提示，将灯头和底座着上红色，灯头内壁着上黄色，其余部分着上蓝色。

渲染处理。选择菜单栏中的“视图”→“渲染”→“渲染”命令，对台灯进行渲染。渲染后的效果如图9-89所示。

总结与点评

本例讲解了一个简单的日常用品造型，着重讲到了旋转命令和三维旋转命令。这里注意体会这两个命令的不同功能。也注意体会“实体编辑”命令中“着色面”选项的使用方法。
