本例绘制的某宿舍楼卫生间放大图如图7-100所示。
思路提示
为了识别、管理平面放大图,建立起放大图与放大位置的对应关系,制作之前应给放大对象编号,比如“x号卫生间”、“x号厨房”、“x号楼楼梯”等。其绘制流程如下面的绘制步骤所示。
解题步骤
复制并修整平面。
宿舍卫生间:某宿舍主卧室卫生间放大图制作为例,首先将卫生间图样连同轴线复制出来;然后,检查平面墙体、门窗位置及尺寸的正确性,调整内部洗脸盆、坐便器、浴缸等设备,使它们的位置、形状与设计意图和规范要求相符。接着,确定地面排水方向和地漏位置,选择菜单栏中的“绘图”→“图案填充”命令,完成墙体材料图案填充,如图7-101所示。

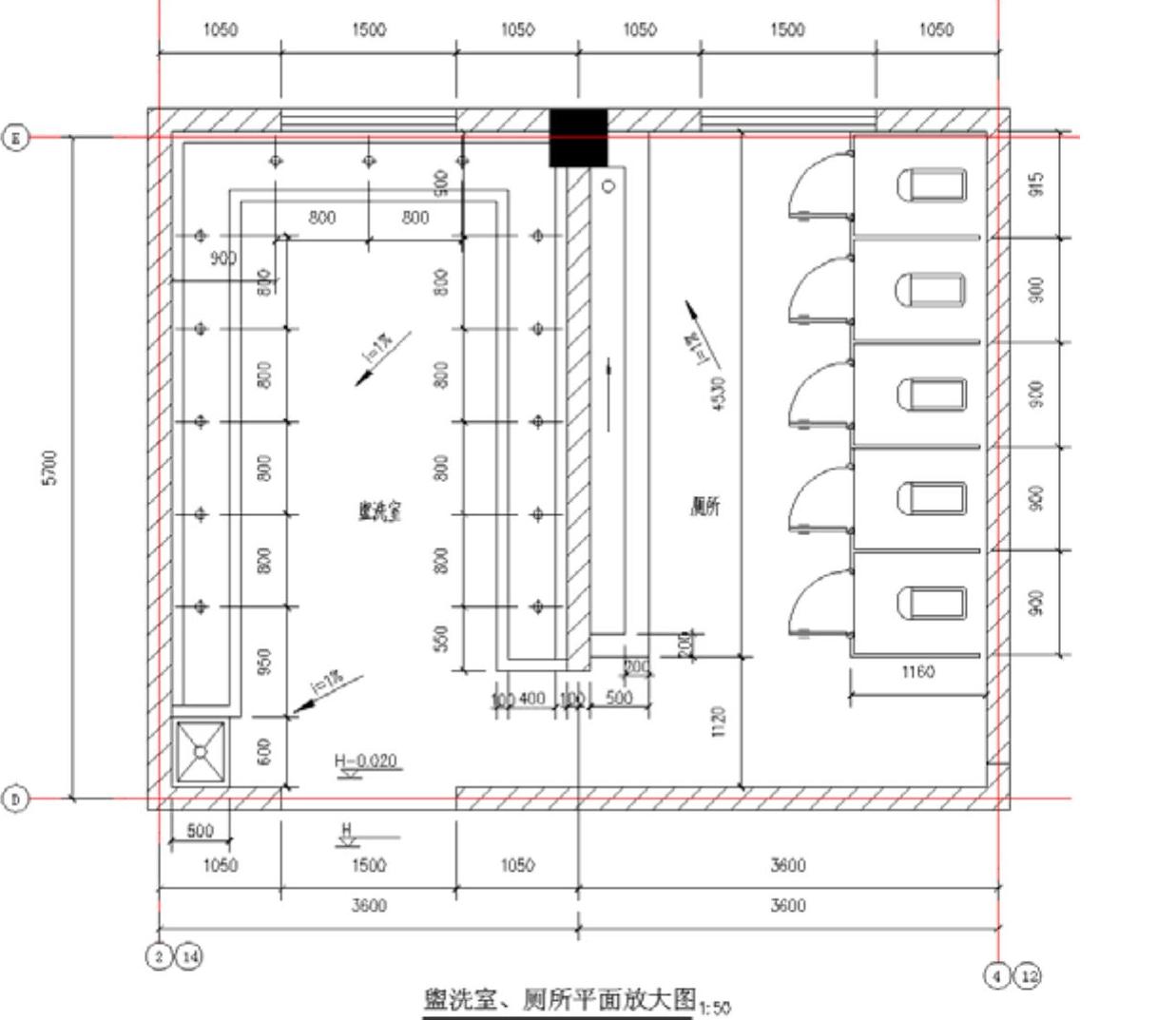

图7-100 宿舍厕所、盥洗室平面
宿舍厕所、盥洗室:采用同样办法处理宿舍厕所、盥洗室,结果如图7-102所示。

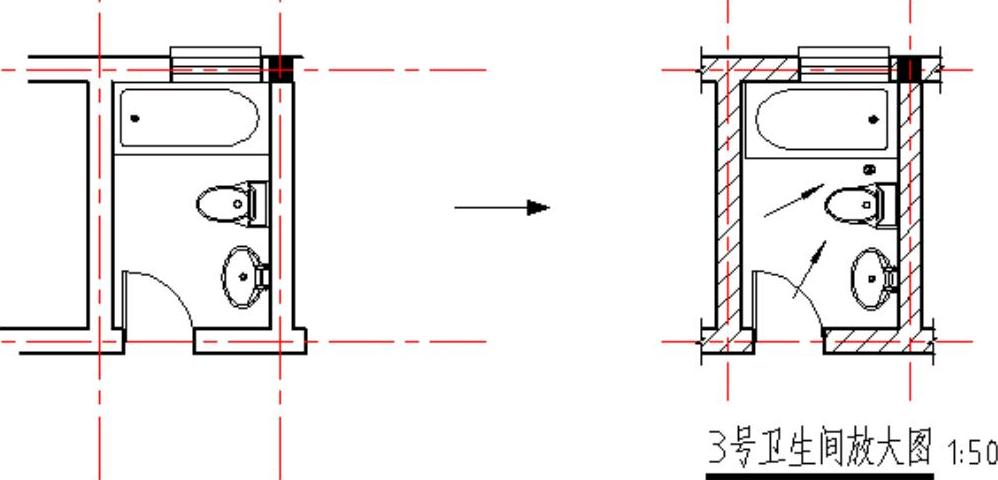

图7-101 宿舍3号卫生间平面修整示意(www.chuimin.cn)
各种标注。
宿舍卫生间:标注的尺寸有轴线编号及尺寸、门窗洞口尺寸以及洗脸盆、坐便器、浴缸、地漏定位尺寸,标注符号文字有地坪标高、地面排水方向及排水坡度、图名、比例、详图索引符号等。结果如图7-103所示。
宿舍厕所、盥洗室:标注的尺寸有轴线编号及尺寸、门窗洞口尺寸以及厕所蹲位定位尺寸、盥洗台、洗涤池、小便槽、水龙头定位尺寸等,其余内容与前一例子相同,结果如图7-100所示。

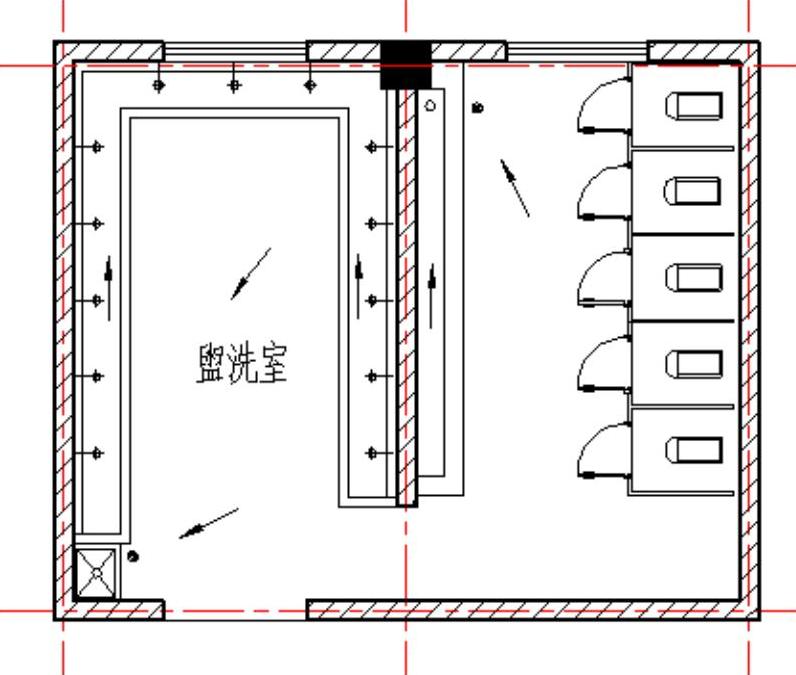

图7-102 宿舍厕所、盥洗室平面修整结果

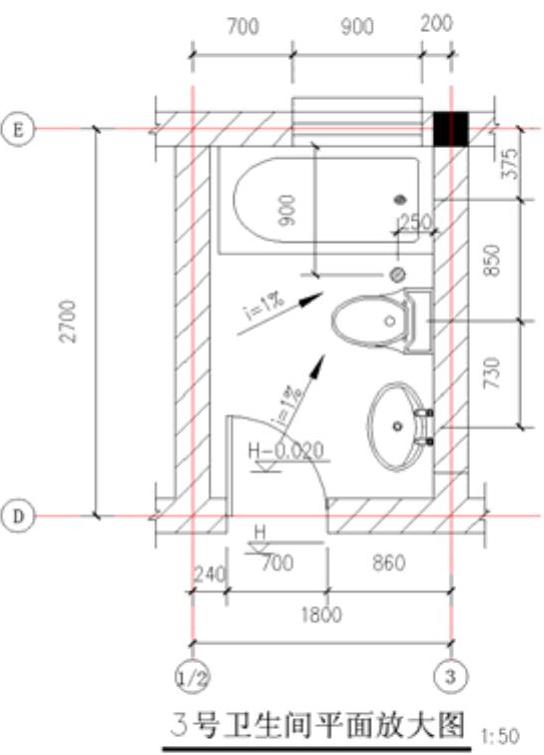

图7-103 卫生间平面放大图
总结与点评
本例完整地讲述了建筑详图的绘制过程。建筑平面图、立面图、剖面图均是全局性的图纸,由于比例的限制,不可能将一些复杂的局部或细部的做法表示清楚,因此需要将这些局部细部的构造、材料及相互关系采用较大的比例详图绘制出来,以指导施工。这样的建筑图形称为详图,也称大样图。对于局部平面(如厨房、卫生间)放大绘制的图形,习惯叫做放大图。需要绘制详图的位置一般有室内外墙节点、楼梯、厨房、卫生间、门窗、室内外装饰等。
读者要通过本例体会详图的绘制思路和方法。
