AutoCAD2014精彩实例解析：箱体装配图
【摘要】：思路提示本实例将接着上一实例的内容介绍，上一实例制作了5个箱体装配图的零件，本讲将运用块体的插入命令将5个零件图装配起来，并绘制明细表。新建一个.dwg文件，命名为“箱体装配图”。运用分解命令将5个零件图分解删除多余的直线并且进行标注，则箱体装配图绘制完毕。
思路提示
本实例将接着上一实例的内容介绍，上一实例制作了5个箱体装配图的零件，本讲将运用块体的插入命令将5个零件图装配起来，并绘制明细表。
此外，本实例还运用到分解命令和尺寸标注的相关命令。上一实例和本实例是AutoCAD二维绘图的集成章节。其绘制流程如图6-151所示。
解题步骤
插入块体。绘制好5个零件之后，就可以继续运用图块的插入命令来进行箱体装配图的绘制了。新建一个.dwg文件，命名为“箱体装配图”。单击“绘图”工具栏中的“插入块”按钮
，弹出如图6-152所示对话框。单击“浏览”按钮。寻找绘制的“端盖块体”块体的路径，并单击“打开”按钮，回到图6-152所示的对话框，单击“确定”按钮，找到合适的插入点即可。按照上述方法，将实例中的5个块体均插入到图中，如图6-153所示。
图形缩放。将螺栓进行缩放操作，单击“修改”工具栏中的“缩放”按钮
，缩放比例为0.7。利用“移动”命令和“镜像”等命令将5个零件移动至合适的位置，组成箱体装配图如图6-154所示。
标注图形。运用分解命令将5个零件图分解删除多余的直线并且进行标注，则箱体装配图绘制完毕。结果如图6-155所示。打开源文件\第6章\明细表，将其添加到图中，最终如图6-151所示。

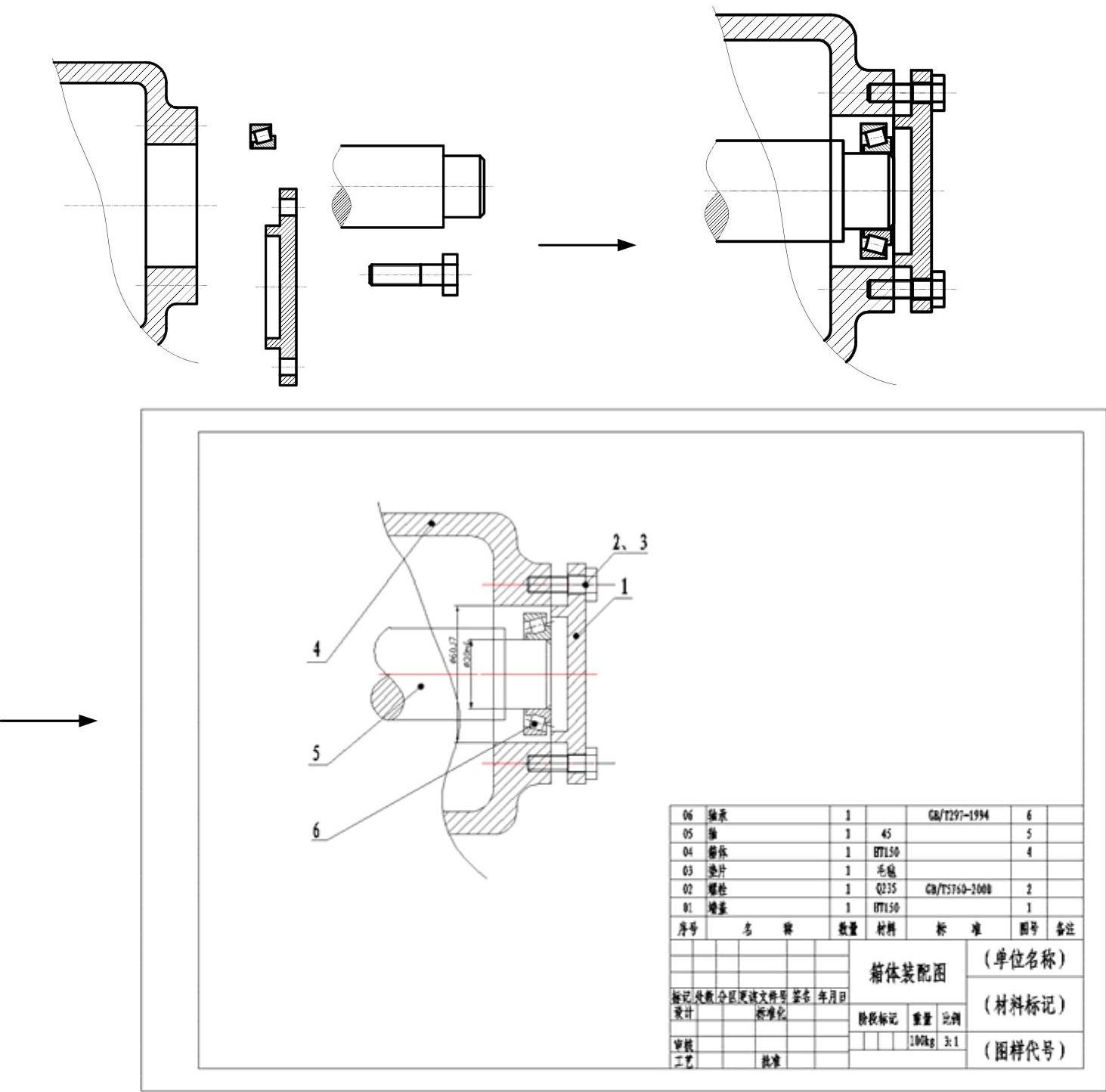

图6-151 绘制流程图

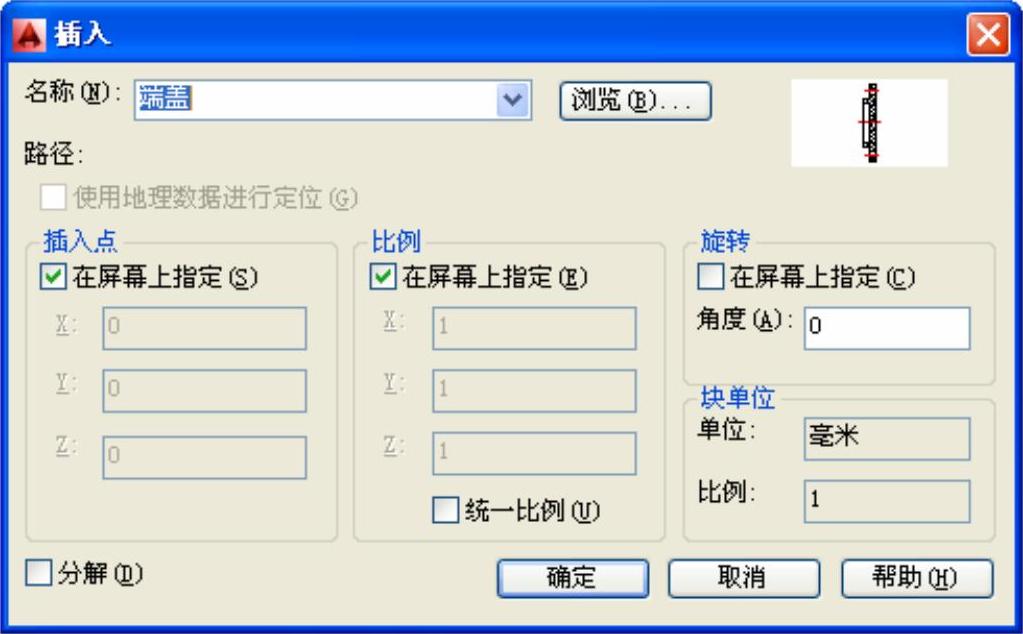

图6-152 插入块体对话框(www.chuimin.cn)

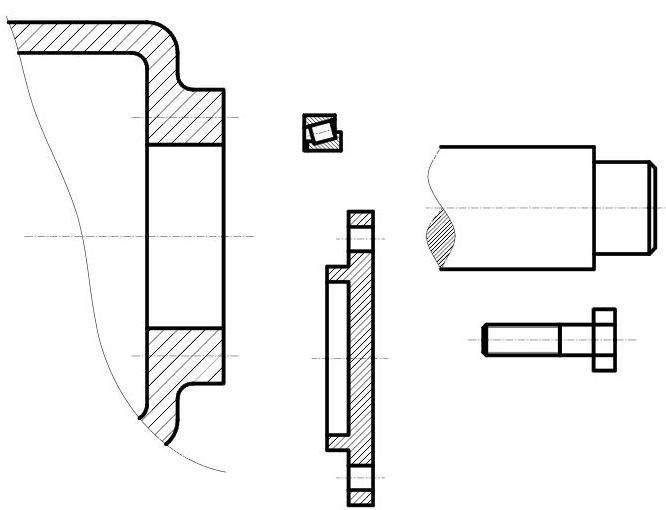

图6-153 箱体装配图的零件

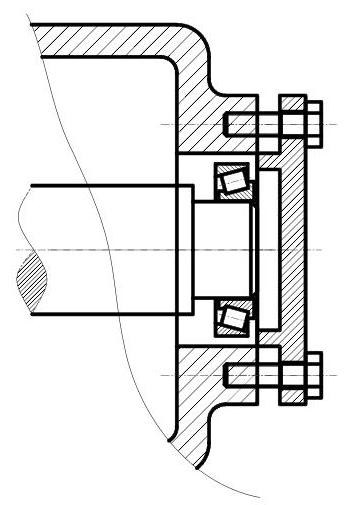

图6-154 进行箱体装配

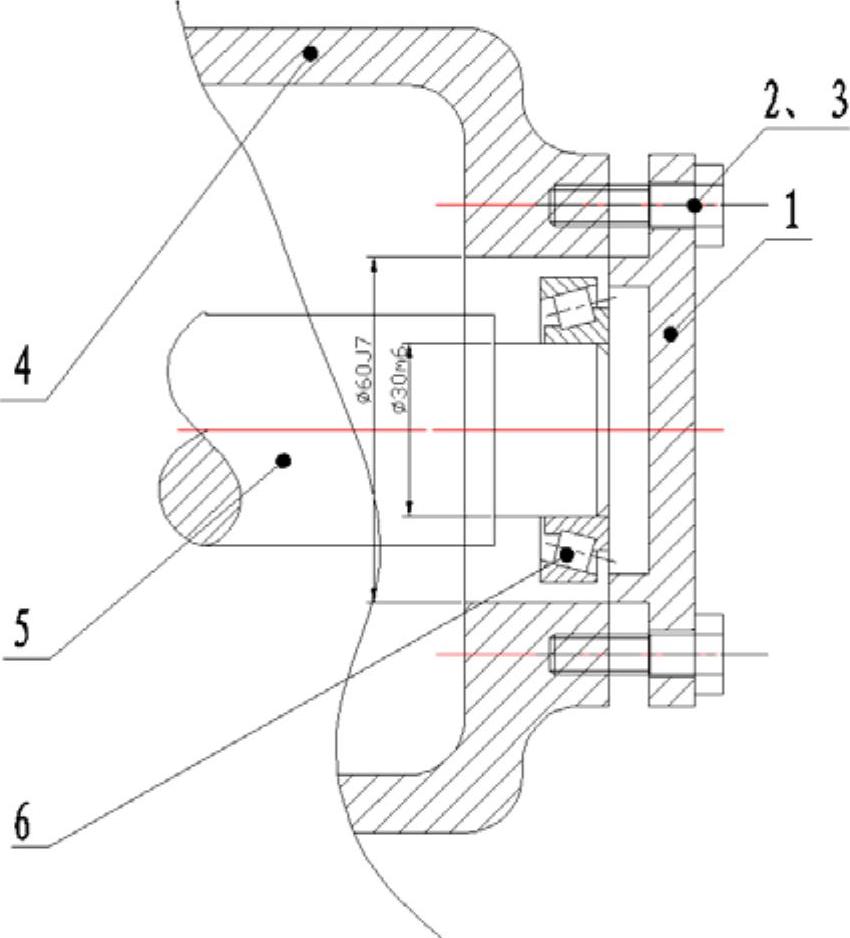

图6-155 箱体装配图
总结与点评
本例讲述箱体装配图的绘制方法，由于已经事先把装配图中的各个零件单元绘制完毕。所以这里只要将前面的零件图块插入即可，这里需要注意的是图块的插入时的比例选择，一定要对各个零件选择相同的比例，否则会出现错误。就装配图本身，有几点要强调：
1.装配图要有名细表以及相应的指引号，指引号要尽量标注整齐。
2.装配图要标准必要的尺寸，一般应包括4个方面的尺寸：总体尺寸、定位尺寸、安装尺寸以及配合尺寸，配合尺寸一般要标注公差。其他的尺寸则不需要标注。
