轴承座三视图及轴测图

2023-11-25 理论教育版权反馈

【摘要】：图3-327 轴承座实体模型图3-328 轴承座三视图及轴测图图3-329 绘制流程图解题步骤打开并另存图形文件。打开图形文件“轴承座实体.dwg”，并将其另存为“轴承座三视图.dwg”。激活主视图视口，在“视口”工具栏中的“视口缩放控制”下拉列表中选择“1:1”，方法同前，分别设置俯视图、左视图视口缩放比例均为“1:1”，轴测图视口不变。总结与点评本实例是讲述怎样通过三维实体图创建成三视图和轴测图。

本实例是将如图3-327所示轴承座。创建成如图3-328所示的三视图和轴测图。

思路提示

创建布局和视口，然后创建各个视图，最后转换图层。其绘制流程如图3-329所示。

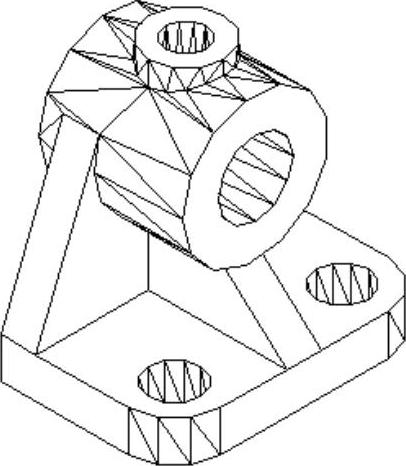

图3-327 轴承座实体模型

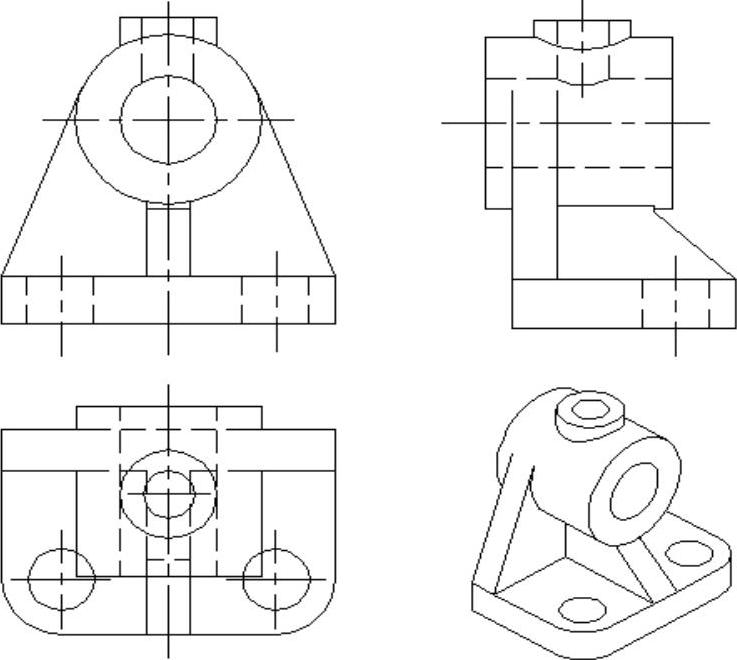

图3-328 轴承座三视图及轴测图

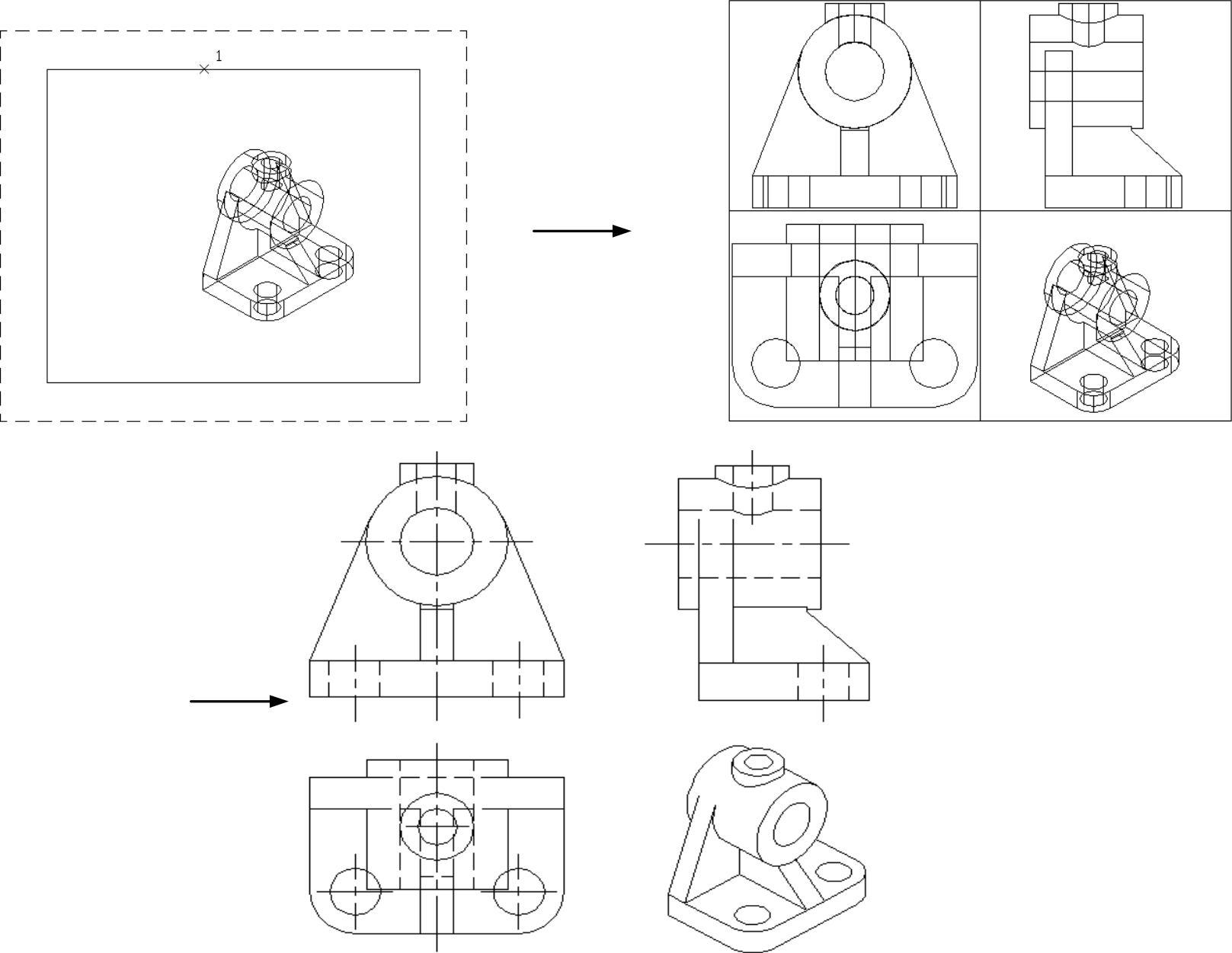

图3-329 绘制流程图

解题步骤

打开并另存图形文件。打开图形文件“轴承座实体.dwg”，并将其另存为“轴承座三视图.dwg”。

命令:OPEN↙（，打开已有图形文件命令。回车后，弹出“选择文件”对话框，从中选择保存的“轴承座实体.dwg”文件，单击“打开”按钮，或双击该文件名，即可将该文件打开）

命令:SAVEAS↙（或选择菜单栏中的“文件”→“另存为”命令，将图形以“轴承座三视图.dwg”为文件名保存在指定路径中）

进入图纸空间，删除视口。单击“布局1”选项卡，进入图纸空间，如图3-330所示。单击“修改”工具栏中的“删除”按钮，命令行提示与操作如下：

_erase选择对象:（单击视口边框上任一点，如图3-330所示“1”点）

找到1个

选择对象:↙

创建多个视口。选择菜单栏中的“视图”→“视口”→“新建视口”命令，弹出“视口”对话框，如图3-331所示设置4个视口，设置完成后，单击“确定”按钮，然后命令行提示与操作如下：

指定第一个角点或[布满（F）]<布满>:↙

正在重生成模型。

……（结果如图3-332所示）

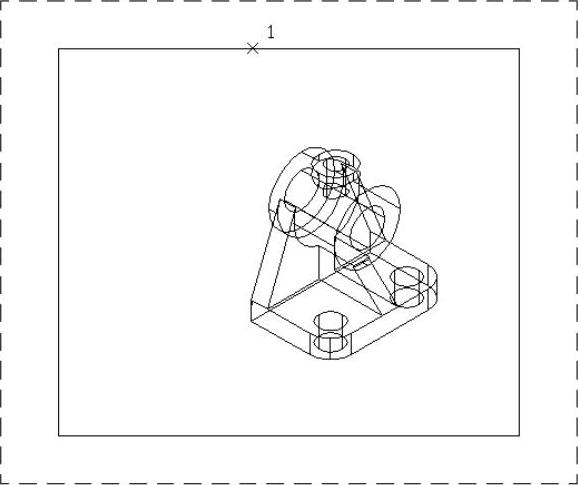

图3-330 图纸空间中的视口

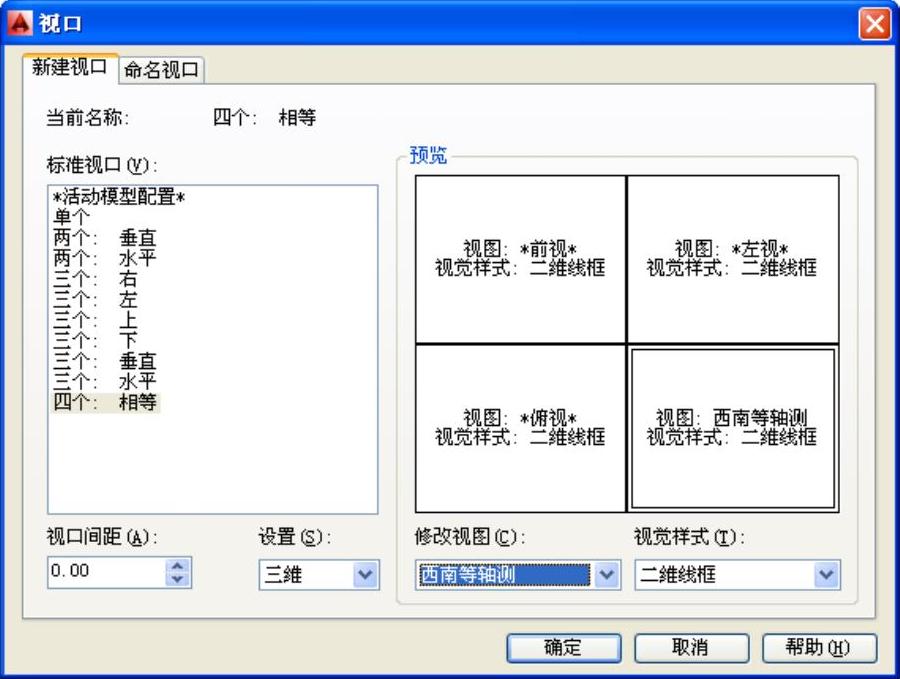

图3-331 “视口”对话框

创建实体轮廓线。

命令:MSPACE↙（在图纸布局中切换到模型空间）(www.chuimin.cn)

命令:SOLPROF↙（创建实体模型的轮廓线）

选择对象:（在左上角的主视图视口中单击鼠标左键，激活该视口，激活后视口边框显示为黑色粗实线。在视口中选择实体对象）

找到1个

选择对象:↙

是否在单独的图层中显示隐藏的轮廓线？[是（Y）/否（N）]<是>:↙

是否将轮廓线投影到平面？[是（Y）/否（N）]<是>:↙

是否删除相切的边?[是（Y）/否（N）]<是>:↙

已选定一个实体。

命令:↙（继续创建其他视口实体模型的轮廓线）

选择对象:（激活左下角的俯视图视口。在视口中选择实体对象）

找到1个

选择对象:↙

是否在单独的图层中显示隐藏的轮廓线？[是（Y）/否（N）]<是>:↙

是否将轮廓线投影到平面？[是（Y）/否（N）]<是>:↙

是否删除相切的边?[是（Y）/否（N）]<是>:↙

已选定一个实体。

……（方法同前，分别创建剩余左视图及轴测图中实体模型的轮廓线）

激活主视图视口，在“视口”工具栏中的“视口缩放控制”下拉列表中选择“1:1”，方法同前，分别设置俯视图、左视图视口缩放比例均为“1:1”，轴测图视口不变。

命令:PSPACE↙（在图纸布局中切换到图纸空间）

选择菜单栏中的“格式”→“图层”命令，关闭“0”层（该层中为实体模型）和“PH-F6”层（该层中为轴测图不可见轮廓线），并将其余以“PH-”开头的图层的线型设置为“ACAD_ISO02W100”。

选择菜单栏中的“格式”→“图层”命令，新建一个图层“DHX”，用于绘制三视图中的轴线及对称中心线，设置线型为“ACAD_ISO04W100”，其余不变，并将其设置为当前层。

单击“绘图”工具栏中的“直线”按钮，画出三视图中的轴线及对称中心线。

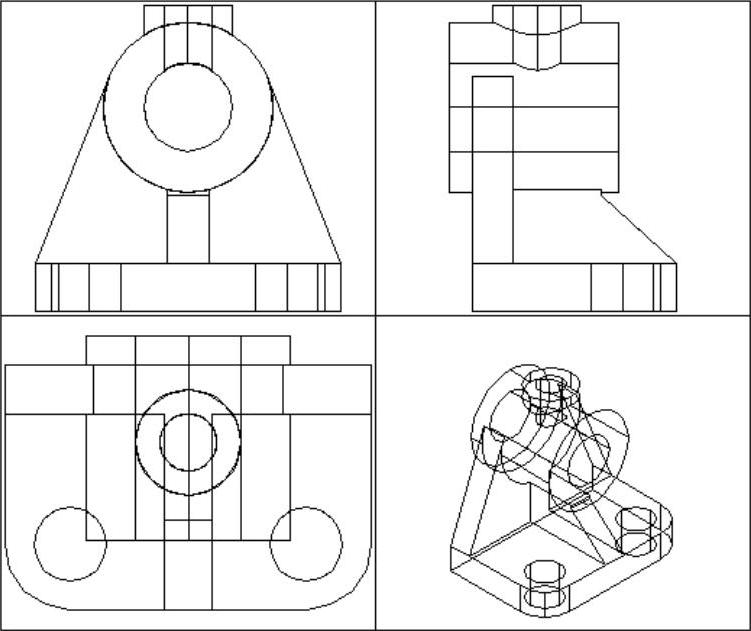

图3-332 创建多个视口

结果如图3-328所示。

总结与点评

本实例是讲述怎样通过三维实体图创建成三视图和轴测图。里面也讲述了“视口”和“图纸空间”、“模型空间”等相关命令，读者注意体会。
