VC++MFC图层软件架构教程：绘图软件开发技巧
【摘要】：开发一个可以支持画线、矩形和椭圆形等图形的软件，必须将鼠标按下、释放和拖动等事件联合处理。大型图形软件通用的架构，是用一个抽象类将不同图层代码分类管理。创建一个工程名为“Ly”的SDI程序，演示使用图层软件架构开发绘图软件，如图8-21所示。表8-1 工具栏按钮的属性4）在视图类CLyView的头文件中添加一个成员变量。17）修改CLayer类的源文件Layer.cpp。单击“拖动”工具栏按钮，选中一个绘制好的图层进行拖动。
开发一个可以支持画线、矩形和椭圆形等图形的软件，必须将鼠标按下、释放和拖动等事件联合处理。如果将各种图形绘制以及拖放过程在一个类中编写，则最后这个类的代码将无比庞大而且难以维护。大型图形软件通用的架构，是用一个抽象类将不同图层代码分类管理。

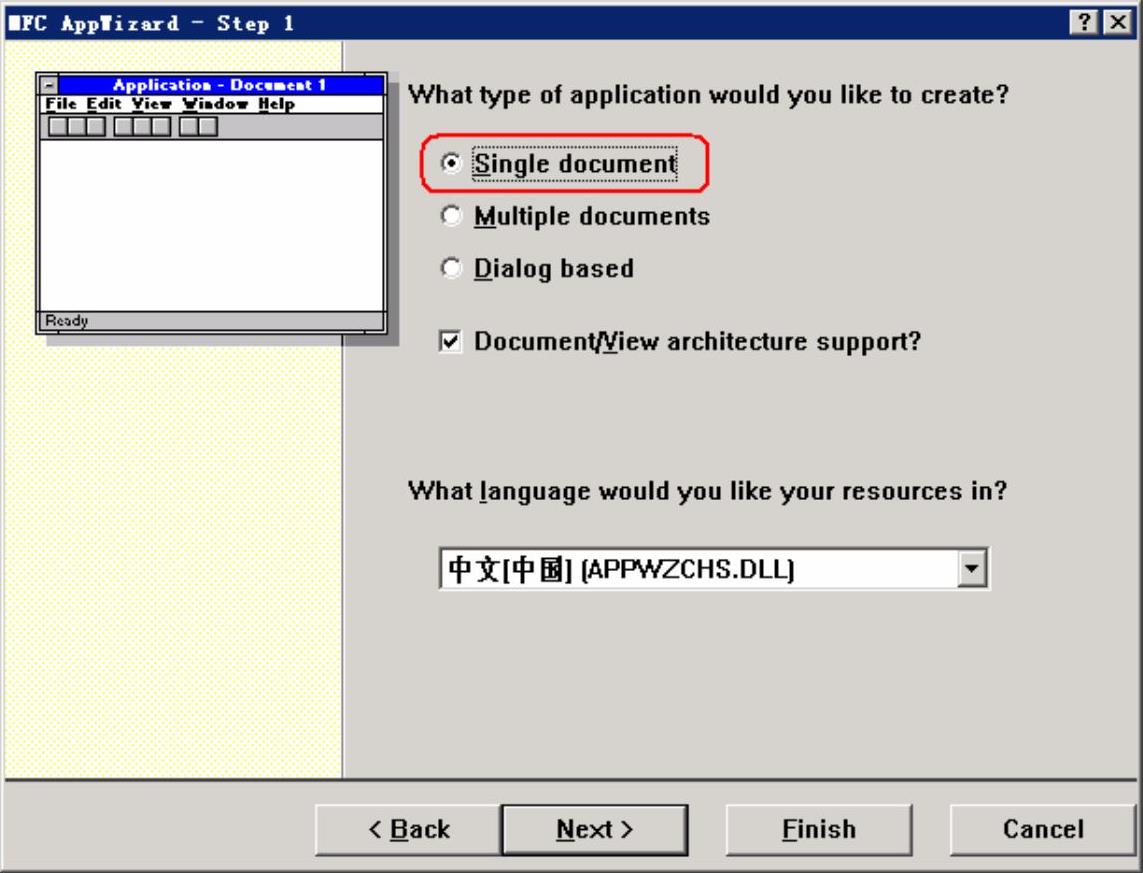

创建一个工程名为“Ly”的SDI程序，演示使用图层软件架构开发绘图软件，如图8-21所示。
图8-21 创建单文档工程
1）在MFC应用程序向导的每个步骤中都单击“Next”按钮，只有在第5个分页中选择“As a statically linked library”，最后单击“Finish”按钮完成工程创建，如图8-22所示。
图8-22 完成工程创建

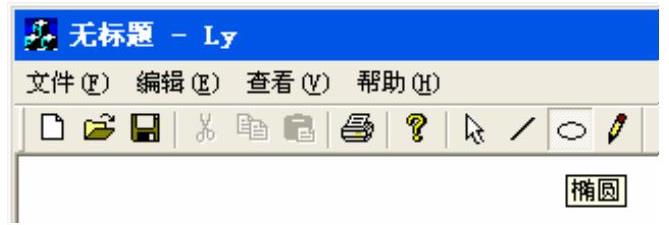

2）在资源视图中修改ToolBar资源，添加一些工具栏按钮，如图8-23所示。
图8-23 编辑主工具栏资源
3）新增工具栏按钮的属性见表8-1。
表8-1 工具栏按钮的属性

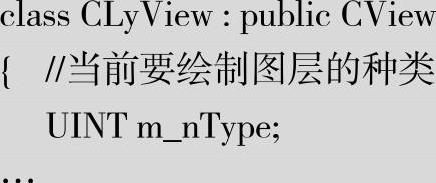

4）在视图类CLyView的头文件中添加一个成员变量。

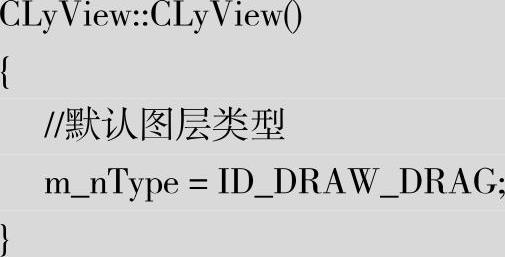

5）在构造函数中初始化。

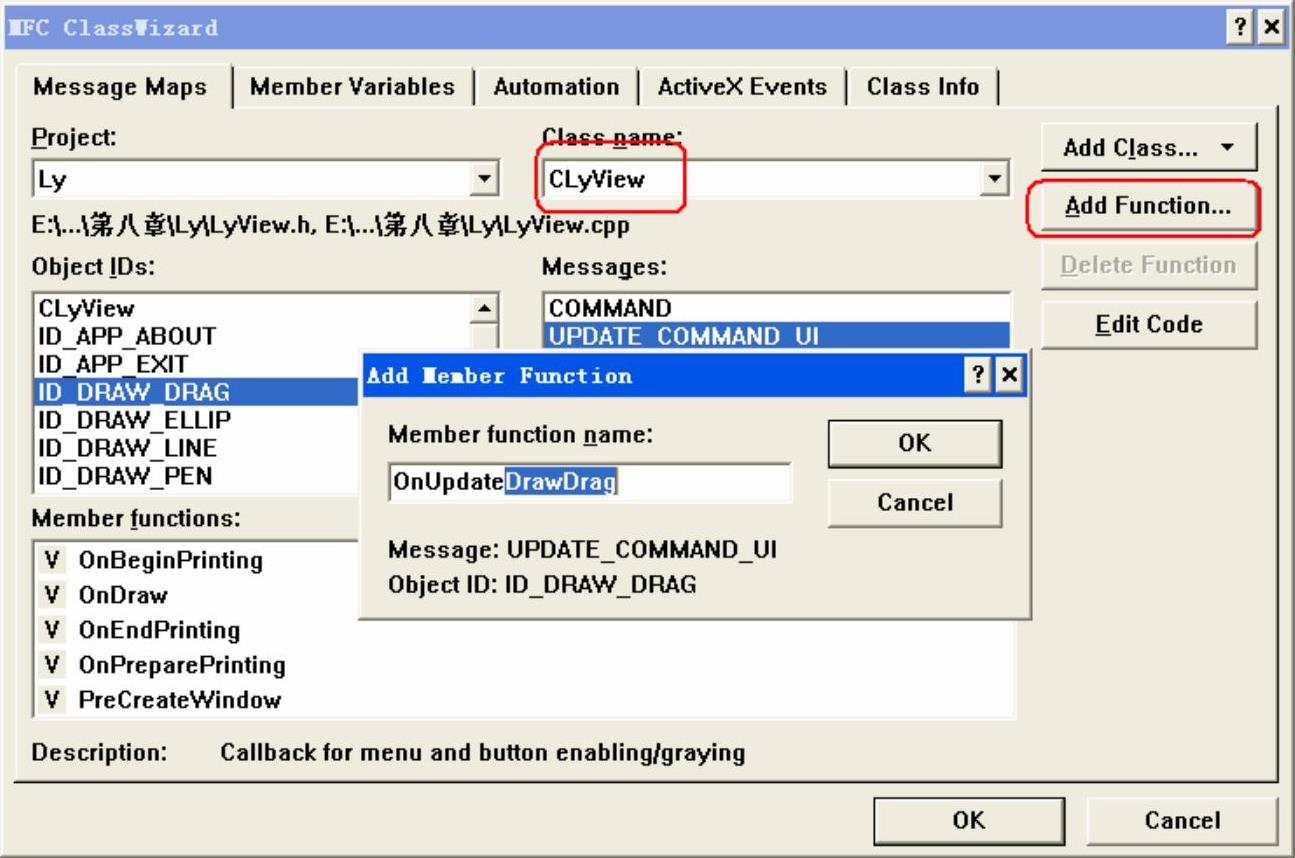

6）在视图类中为4个工具栏按钮建立命令和更新消息映射函数（共8个函数），如图8-24所示。
图8-24 添加工具栏按钮的消息映射函数

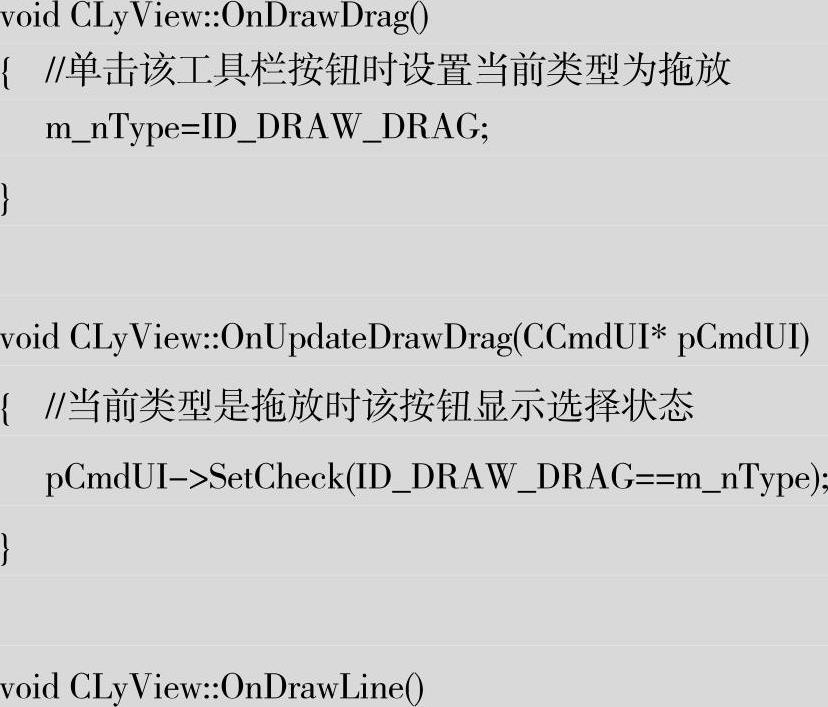

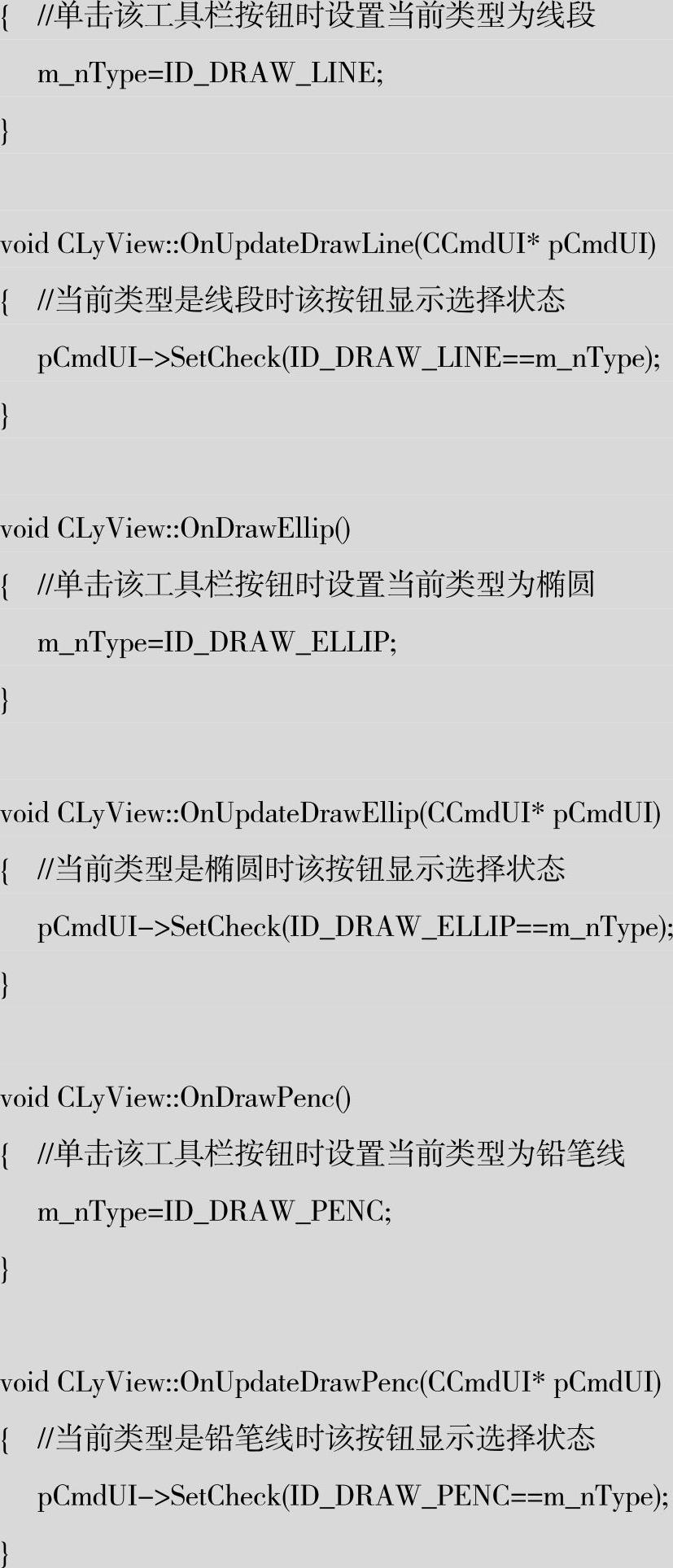

7）修改以上建立的8个工具栏按钮的消息映射函数代码。
8）编译并运行，测试代码，如图8-25所示。
图8-25 查看运行结果
单击新添加的4个工具栏按钮，对应按钮成为选择状态。
9）在类视图中的根节点上单击鼠标右键，在弹出的快捷菜单中，选择“New Class”命令创建一个类，如图8-26所示。

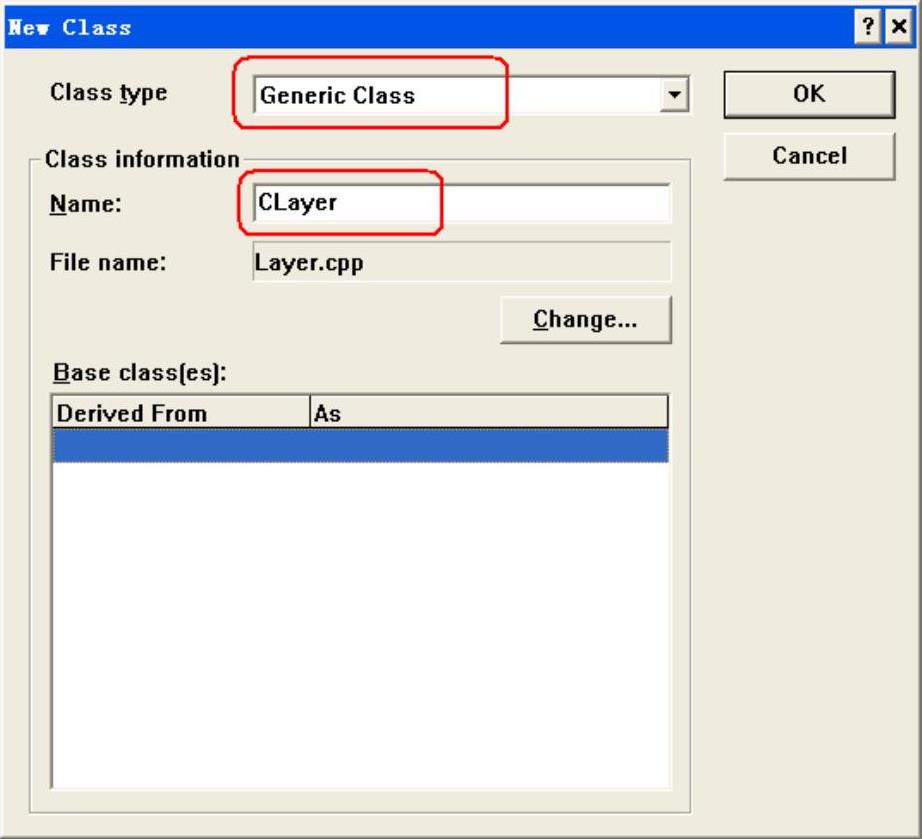

10）类型选择普通类“Generic Class”，输入类名“CLayer”后单击“OK”按钮，如图8-27所示。
图8-26 添加新类
图8-27 创建普通类

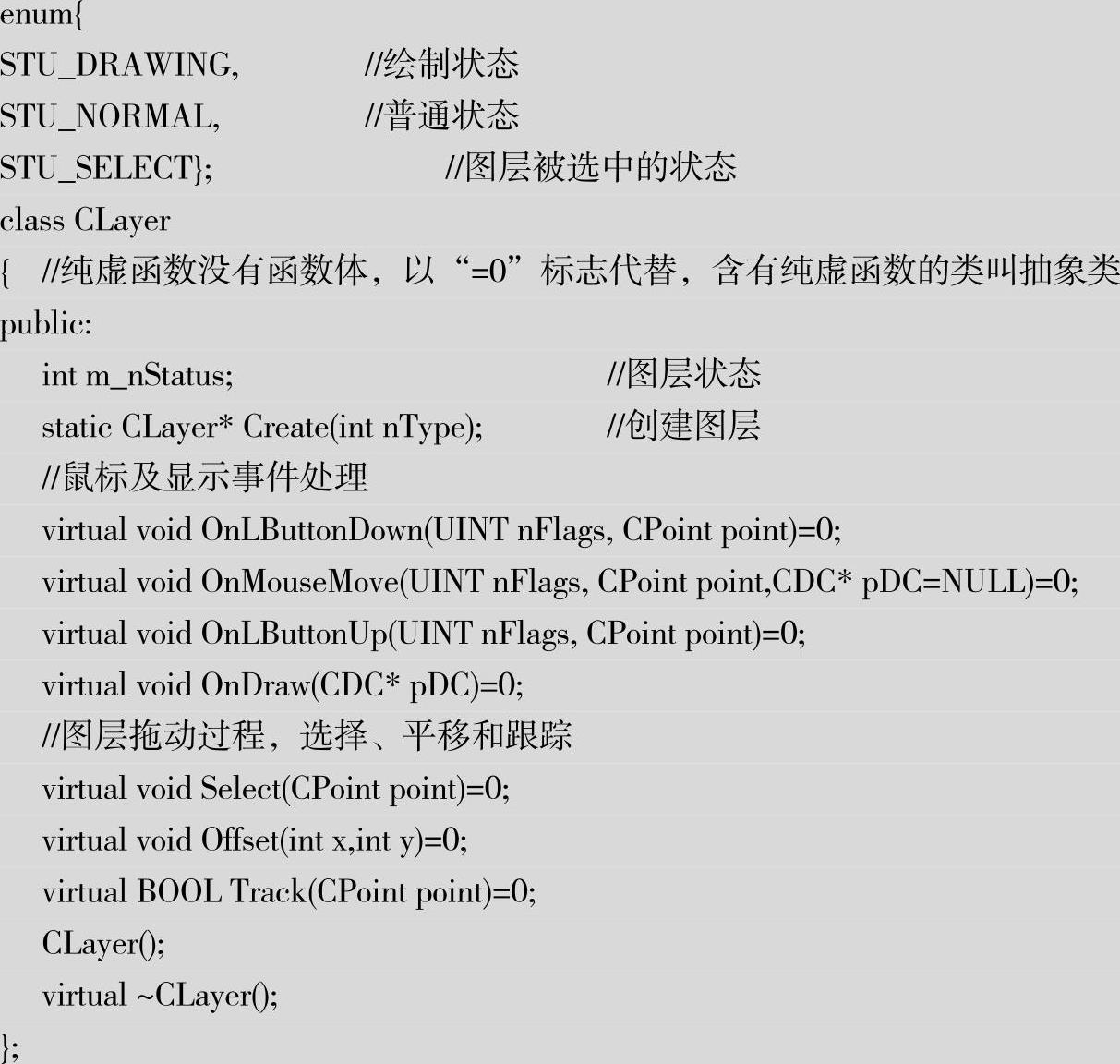

11）在创建好的类头文件“Layer.h”中，添加一些成员变量和纯虚函数。(www.chuimin.cn)

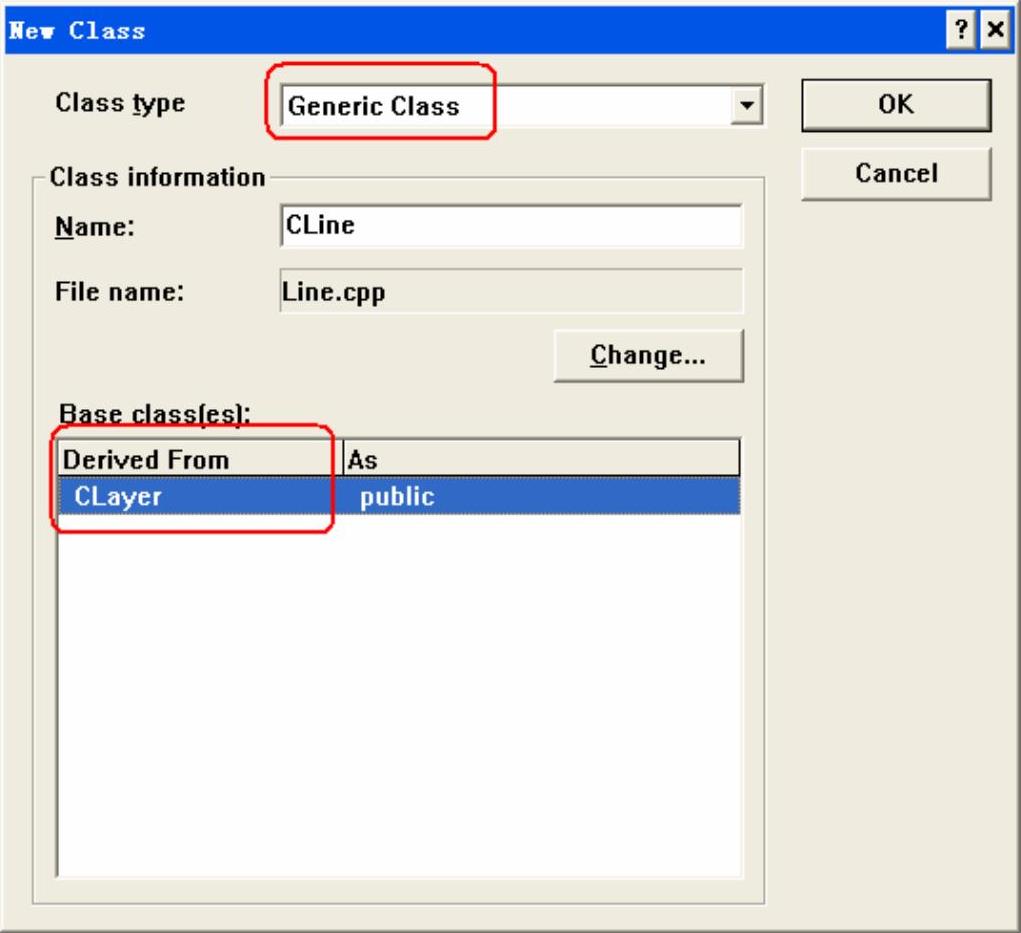

12）创建一个CLayer类的派生类CLine，用于线段绘制过程的管理，如图8-28所示。
图8-28 添加派生类

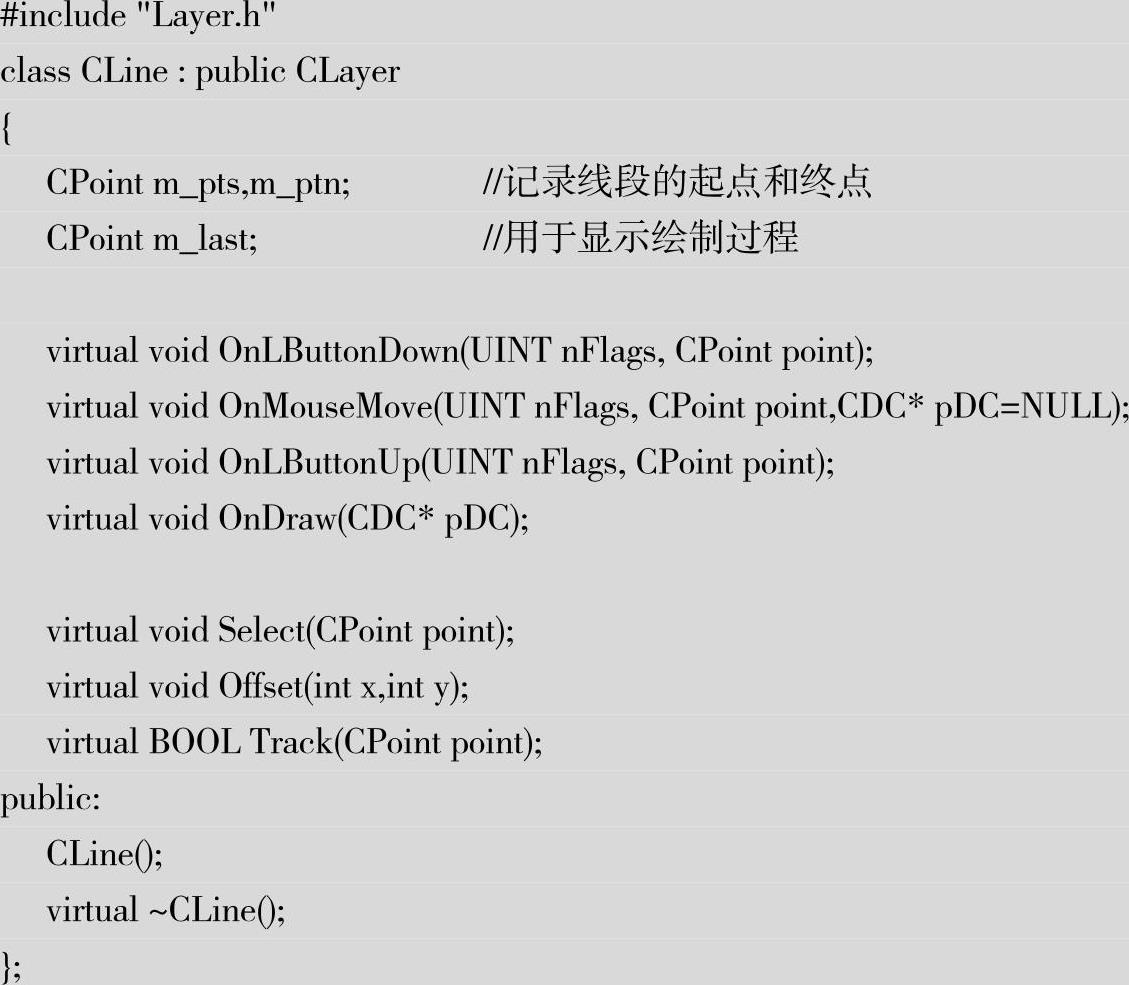

13）修改派生类的头文件“Line.h”，添加一些变量并重写基类的纯虚函数。

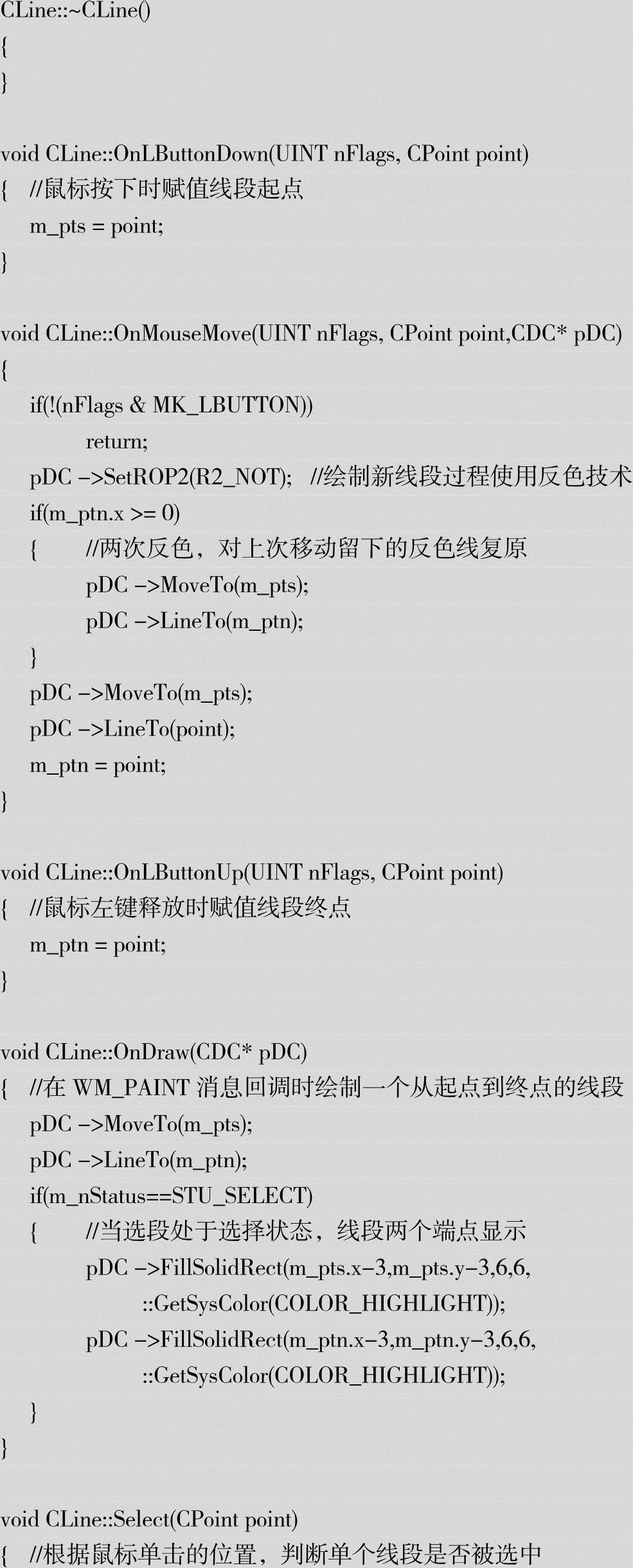

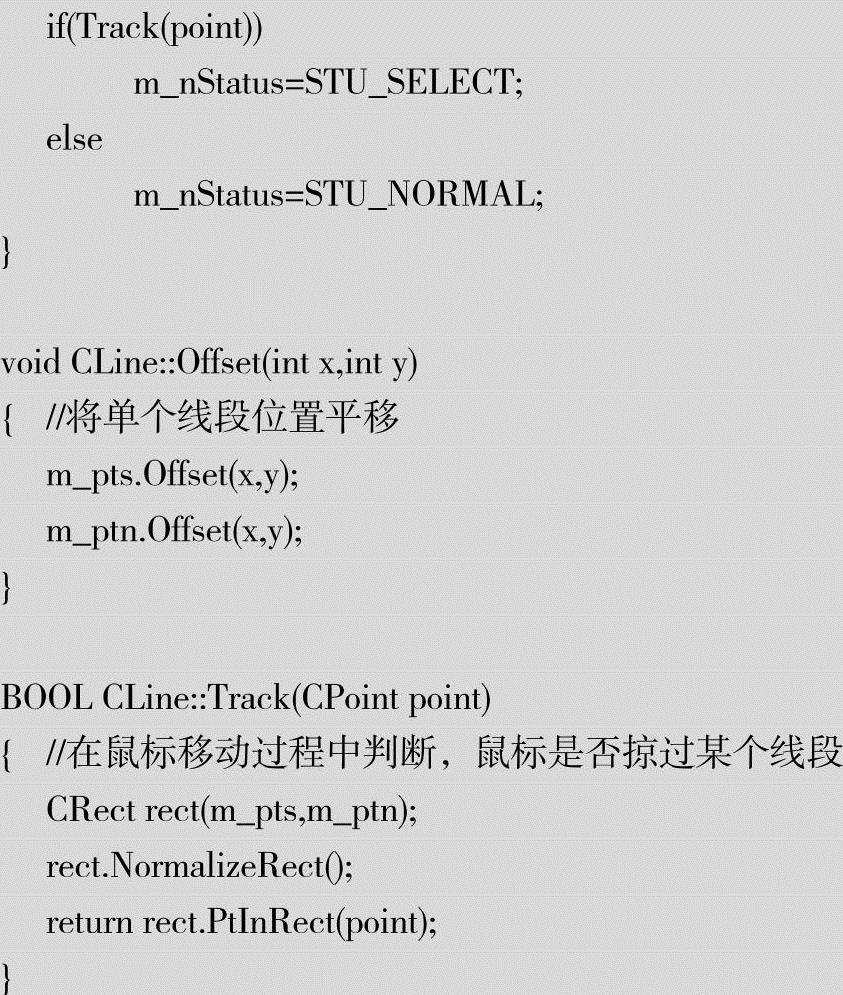

14）修改派生类的源代码文件“Line.cpp”。

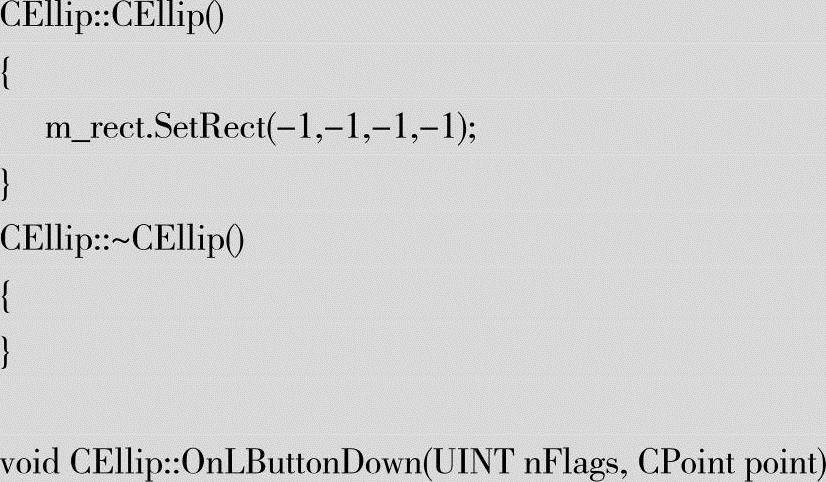

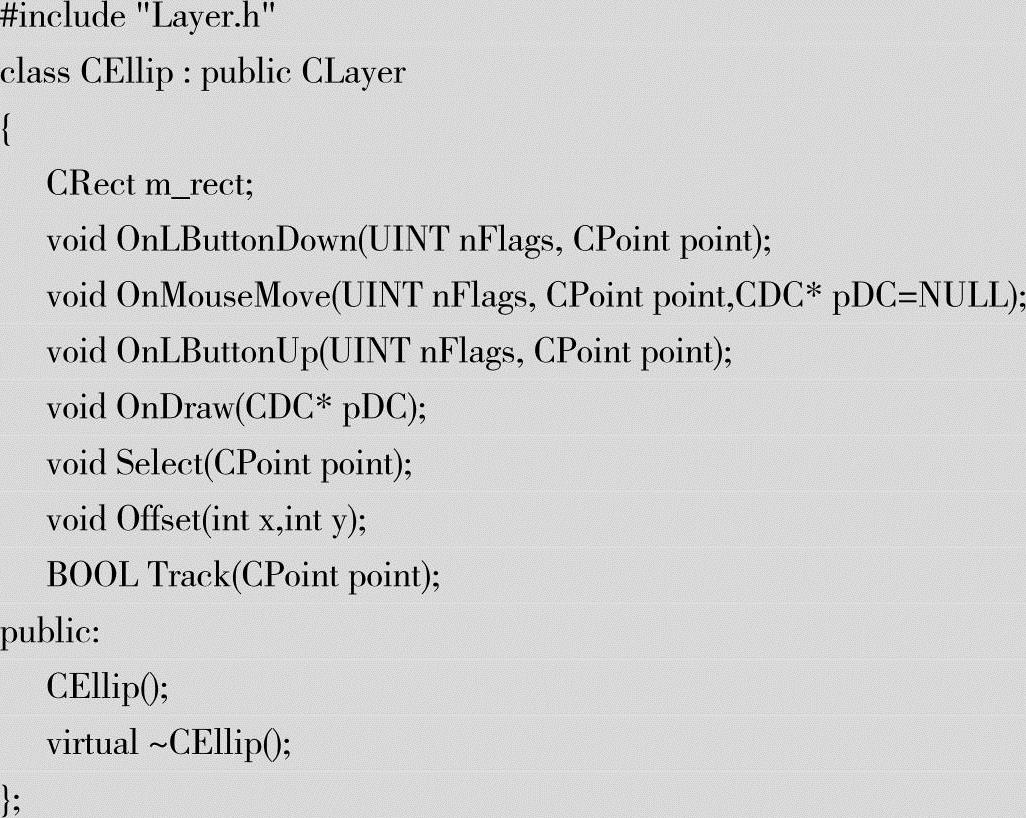

15）用同样的方法再创建一个CLayer类的派生类CEllip，并修改头文件Ellip.h。

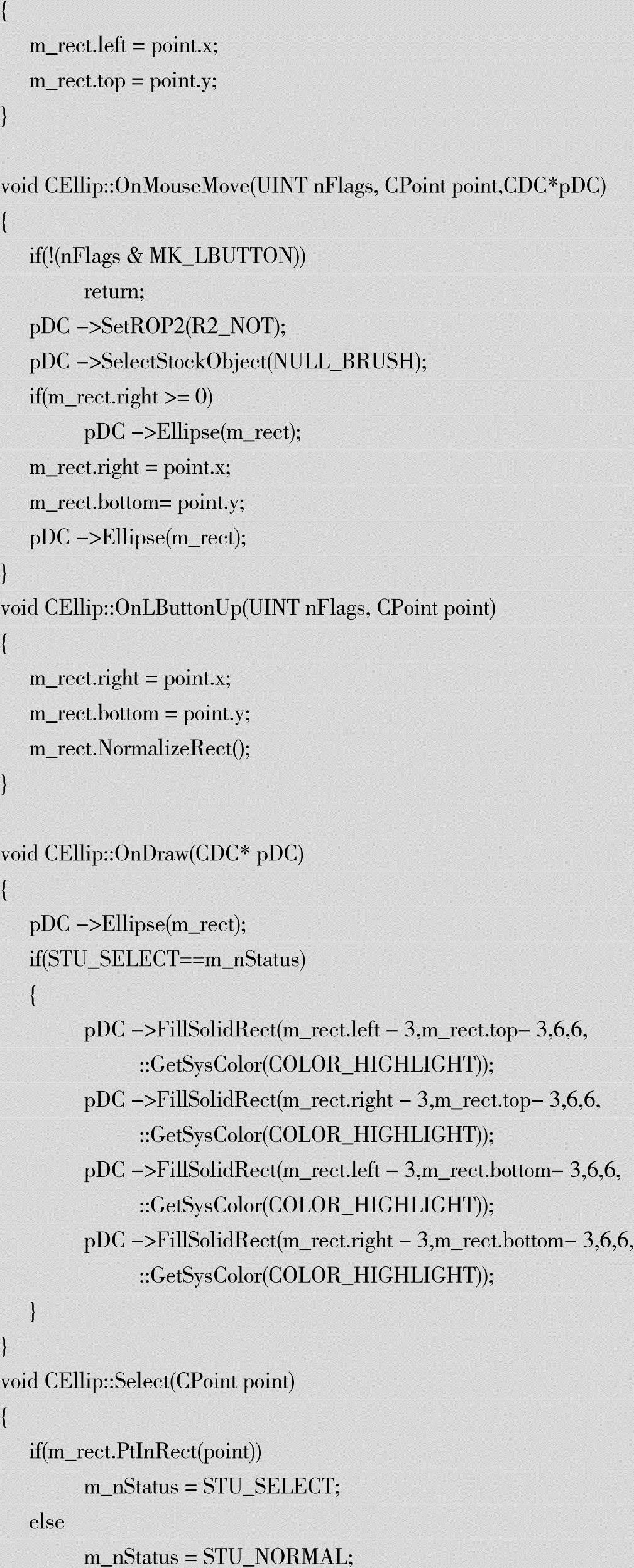

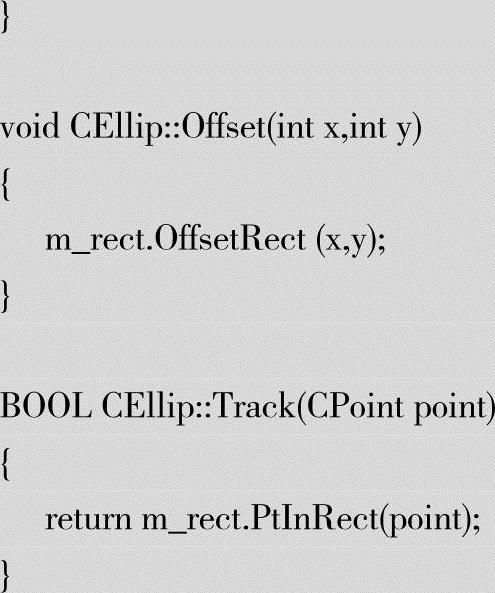

16）修改派生类的源文件Ellip.cpp。

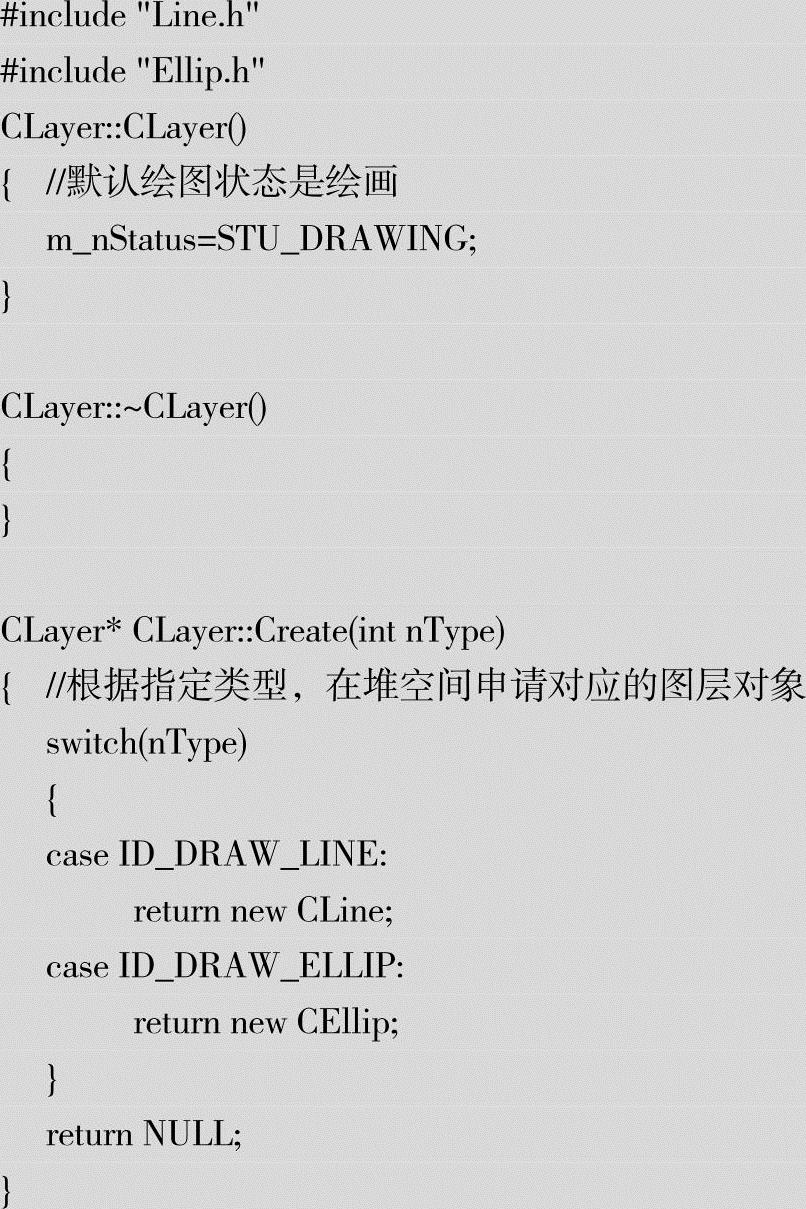

17）修改CLayer类的源文件Layer.cpp。

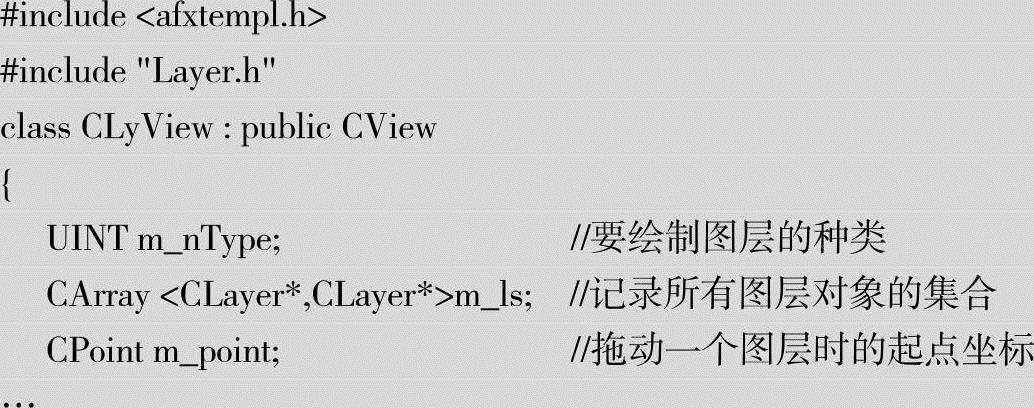

18）在视图类CLyView中再添加一些成员变量。

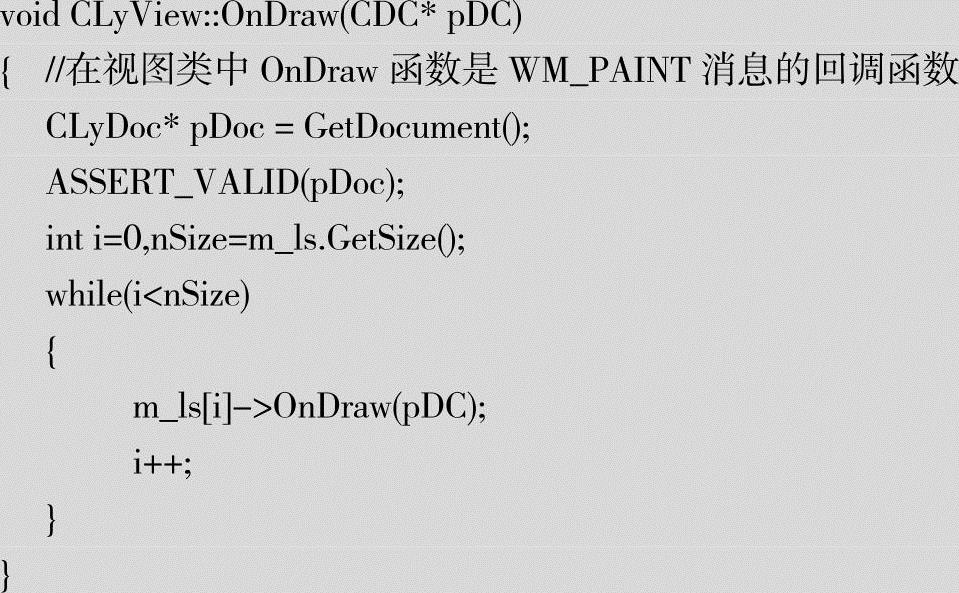

19）修改CLyView类中OnDraw函数的代码。
20）添加CLyView类的WM_LBUTTONDOWN消息映射函数。

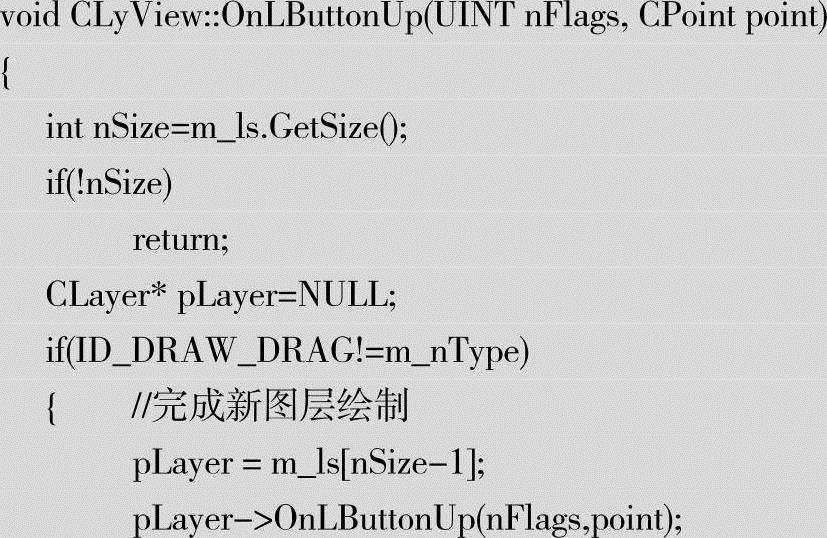

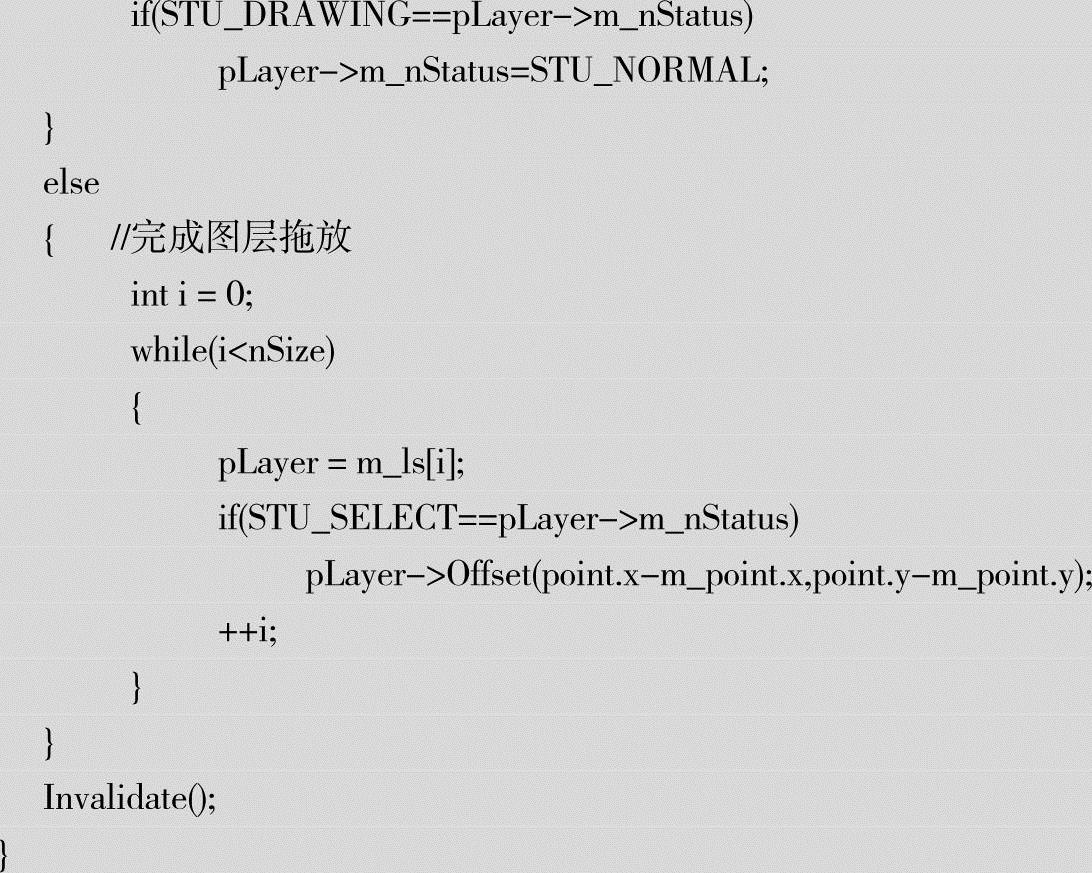

21）添加CLyView类的WM_LBUTTONUP消息映射函数。

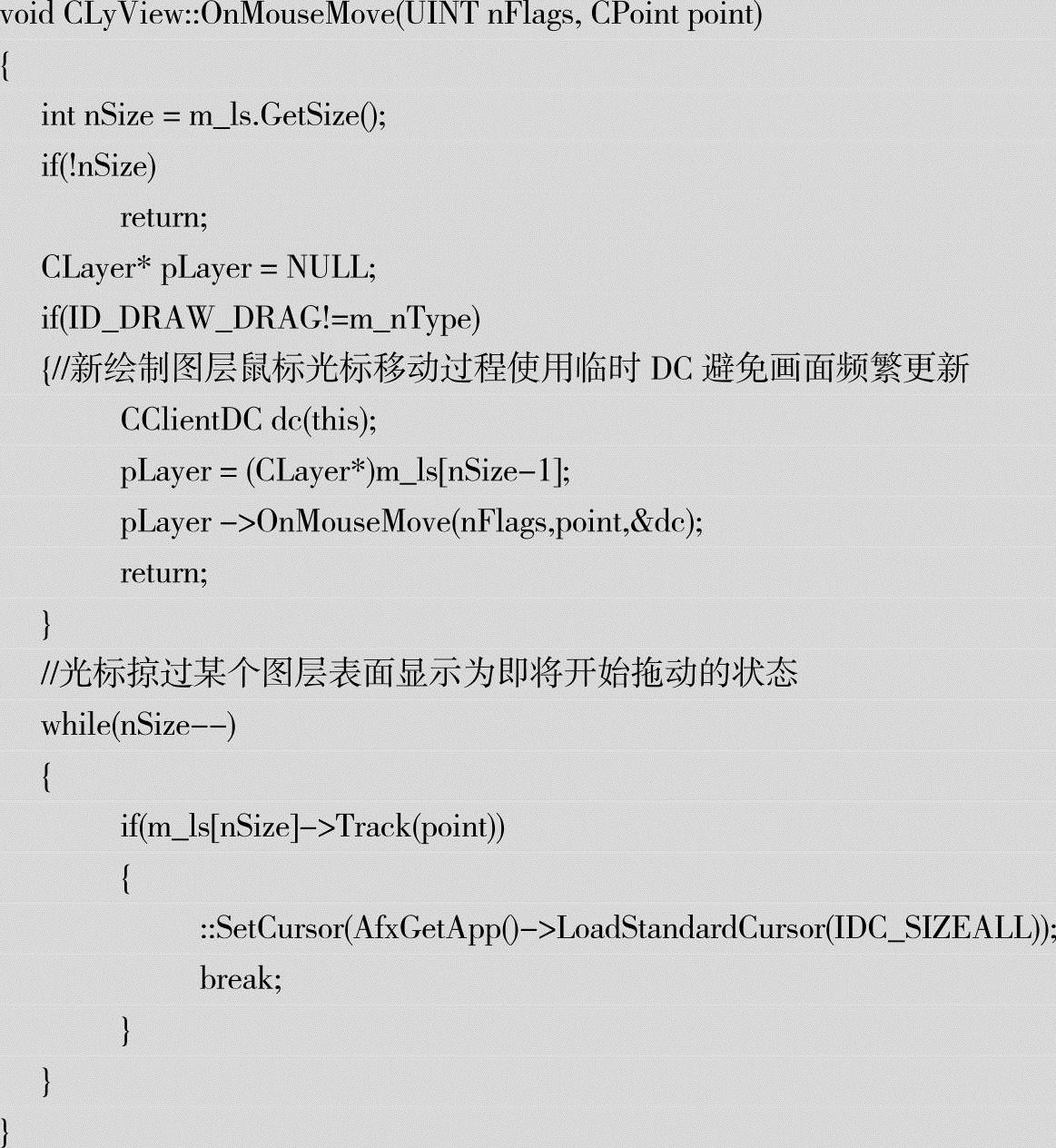

22）添加CLyView类的WM_MOUSEMOVE消息映射函数。

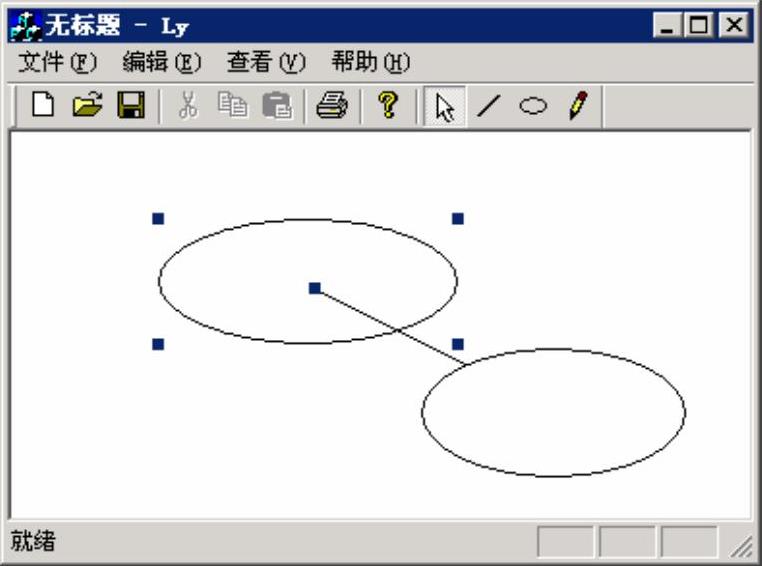

23）编译并运行，测试代码，如图8-29所示。
单击“线段”或“椭圆”工具栏按钮，再单击屏幕拖动鼠标进行图形绘制。单击“拖动”工具栏按钮，选中一个绘制好的图层进行拖动。
图8-29 查看运行结果
