VC++MFC视频教程：GDI对象及颜色处理函数
【摘要】：在Windows应用程序中，设备环境与图形对象协同进行绘图显示工作。就像画家绘画一样，设备环境好比是画家的画布，图形对象好比是画家的画具。1）GDI对象包括六种类型，全部由CGdiObject类派生，如图7-14所示。④CBitmap（位图）：用于显示和处理点阵图像的GDI对象。图7-14 GDI对象2）颜色类型变量COLORREF的定义。typedef DWORD COLORREF；typedef DWORD *LPCOLORREF；COLORREF是4字节（32位）变量，用于描绘一个颜色时对应于十六进制格式是0x00bbggrr。3）RGB宏函数颜色处理函数。常见颜色的RGB数值见表7-2。
在Windows应用程序中，设备环境（DC）与图形对象协同进行绘图显示工作。就像画家绘画一样，设备环境好比是画家的画布，图形对象好比是画家的画具。画家使用不同的画笔、刷子以及颜料等，画出不同色彩和不同线条的画。

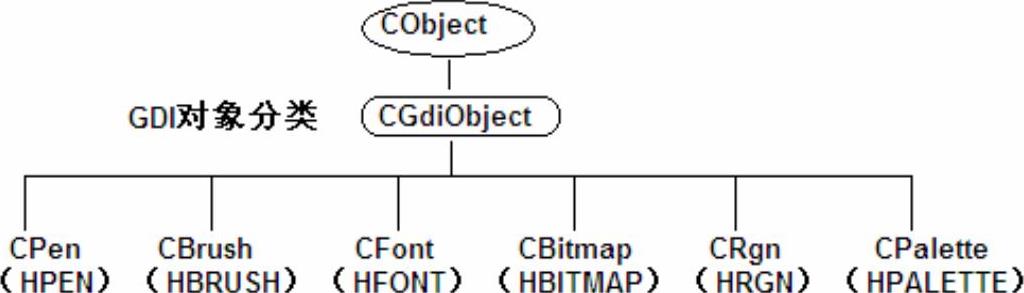

1）GDI对象包括六种类型，全部由CGdiObject类派生，如图7-14所示。
①CPen（画笔）：用于修饰线条的颜色、宽度和线型（实线、虚线或点画线等）。
②CBrush（画刷）：用于修饰一个闭合图形内部的填充内容（填充颜色、填充线条以及平铺位图）。
③CFont（字体）：用于修饰输出文字的样式、高度、粗细以及字间距等。
④CBitmap（位图）：用于显示和处理点阵图像的GDI对象。
⑤CRgn（区域）：用于修饰输出图像的不规则边界，例如，椭圆或多边形等。
⑥CPalette（调色板）：用于修饰输出图像的色调，例如，16色或256色等。
图7-14 GDI对象
2）颜色类型变量COLORREF的定义。
typedef DWORD COLORREF；
typedef DWORD *LPCOLORREF；
COLORREF是4字节（32位）变量，用于描绘一个颜色时对应于十六进制格式是0x00bbggrr。任何一种颜色都是由红、蓝、绿三种基色组合而成的，三种不同强度的基色分量合并生成各种颜色。每种基色的强度范围是0～255共有256种，三种颜色叠加在一起可以生成24位色也就是真彩色。
3）RGB宏函数颜色处理函数。
#define RGBr（，g，b）\(www.chuimin.cn)
C（OLORREF）（（B（YTE）r（）|（W（ORD）（B（YTE）g（））＜＜8））|（（D（WORD）B（YTE）b（））＜＜16））
RGB宏函数的功能是将红、蓝、绿三个数值，合并到一个COLORREF类型数值中。常见颜色的RGB数值见表7-2。
COLORREF c1=RGB2（55，255，0）；

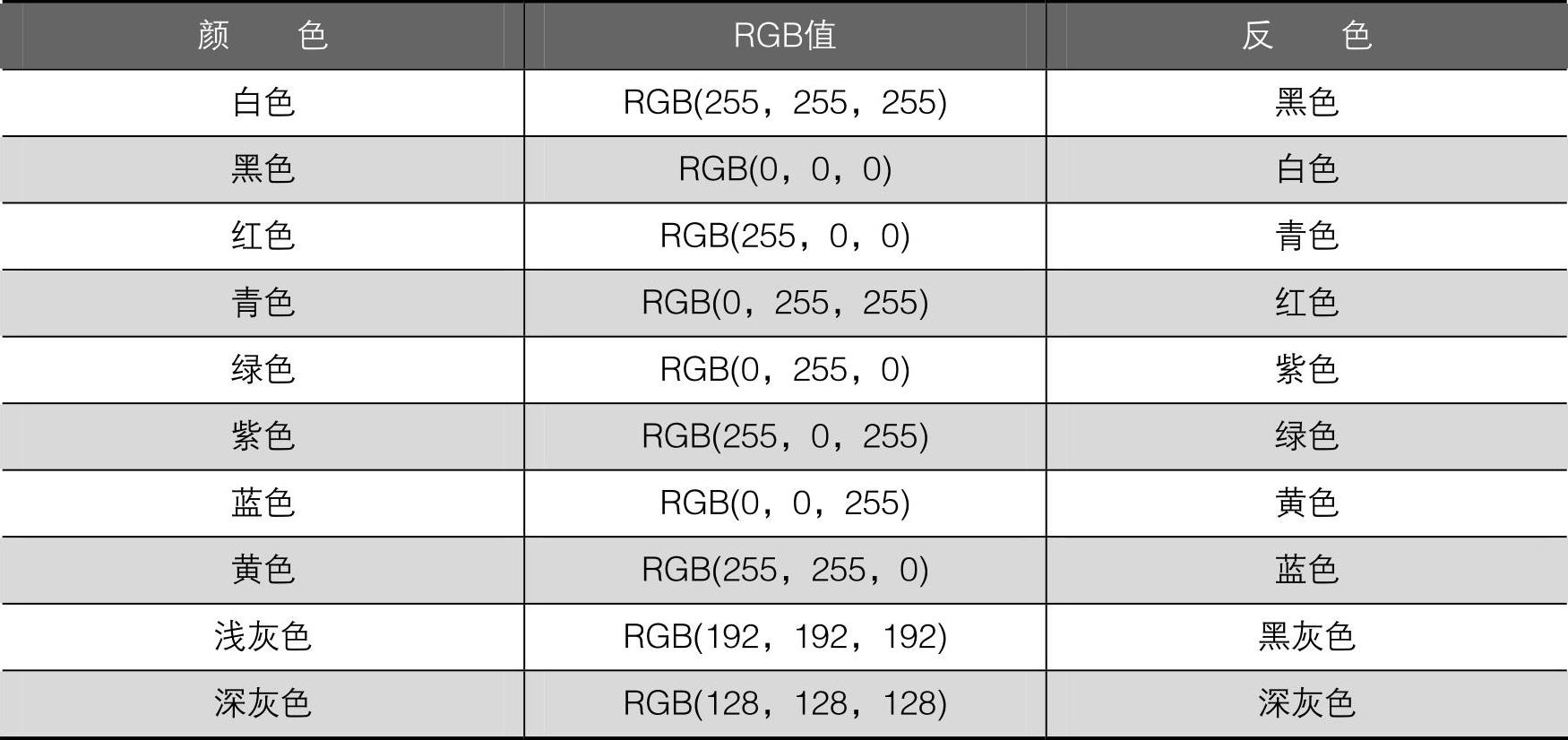

表7-2 常见颜色的RGB数值
说明：凡RGB三个分量值相等都属于不同深浅的灰色
4）获取颜色分量值的宏函数。
#define GetRValue （rgb）（（BYTE）（rgb））
#define GetGValue （rgb）（（BYTE）（（（WORD）（rgb））＞＞8）
#define GetBValue （rgb）（（BYTE）（（rgb）＞＞16））
这三个宏函数，分别用于获取颜色（COLORREF）数值的红、蓝、绿分量值。
int r=GetRValue（c1）；
int g=GetGValue（c1）；
int b=GetBValue（c1）；
