在第2章Windows数据类型列表中就介绍过，HDC和HWND一样是Windows中最常用的句柄之一。HWND（Handle of Window，窗口句柄）专门用于窗口操作，被MFC封装于CWnd类中；HDC（Handle of DC，设备环境句柄）是专门用于绘图的句柄，被MFC封装于CDC类中。

DC（Device Context）一般被称为设备上下文、设备环境或设备描述表。早期开发图形程序都是直接针对具体设备进行的，要开发一个图形软件必须先了解是什么型号的显示卡或者打印机，根据每个厂家提供不同的接口编写不同的代码来开发。进入Windows时代，操作系统通过对驱动程序的统一管理，将设备接口细节隐藏于操作系统内部。程序员在编写图形程序时，只要调用一个公用的虚拟设备即可，这个虚拟设备环境也就是DC。

通过HDC句柄绘图有三种方式，即标准客户区绘图、临时客户区绘图和非客户区绘图。

创建一个工程名为“DC32”的Win32程序，演示通过HDC句柄进行绘图的三种方式。

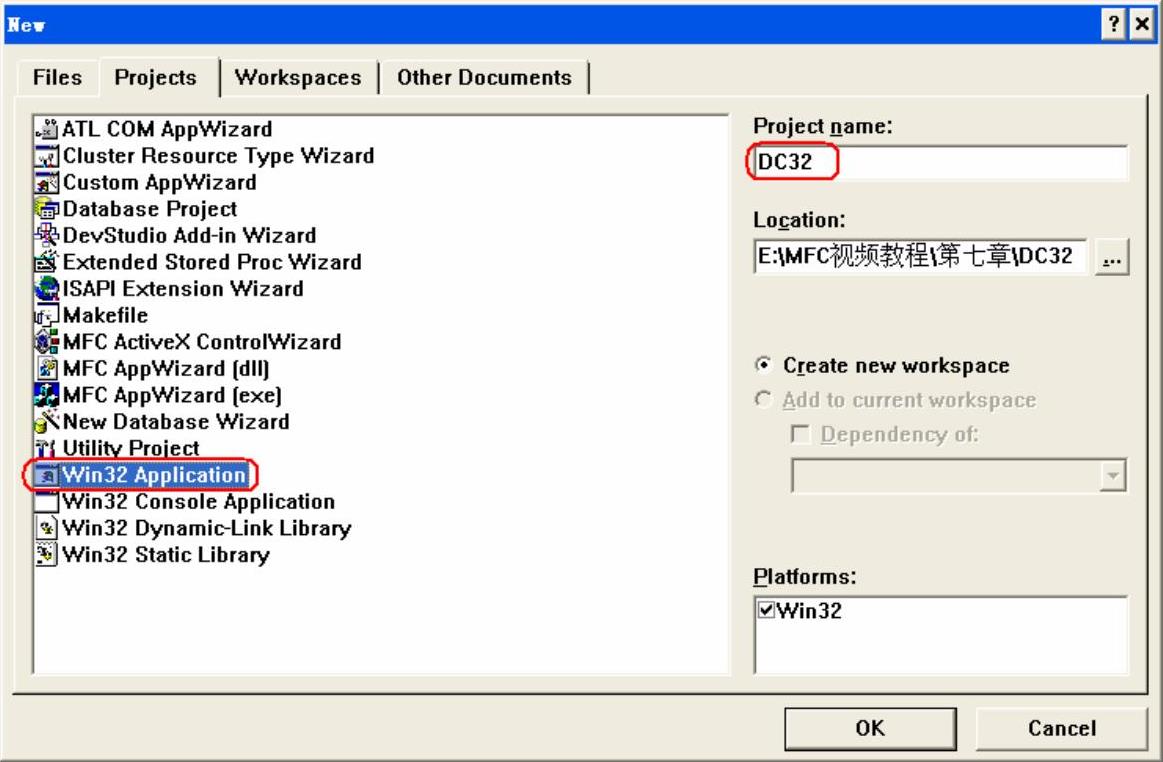

1）执行File→New命令，或者按快捷键＜Ctrl+N＞弹出新建对话框，如图7-1所示。

选中“Win32 Application”列表项，先在“Location”文本框中选择一个目录再填写工程名“DC32”。

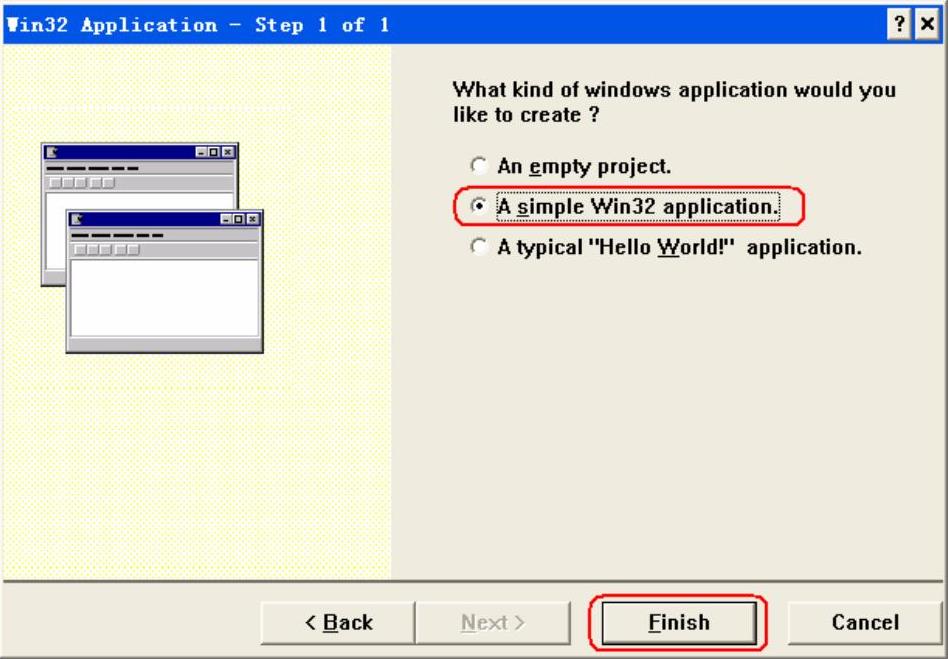

2）单击“OK”按钮后进入Win32应用程序向导，如图7-2所示。

选中“A simple Win32 application”单选按钮，并单击“Finish”按钮完成工程创建。

图7-1 新建Win32工程

图7-2 Win32应用程序向导

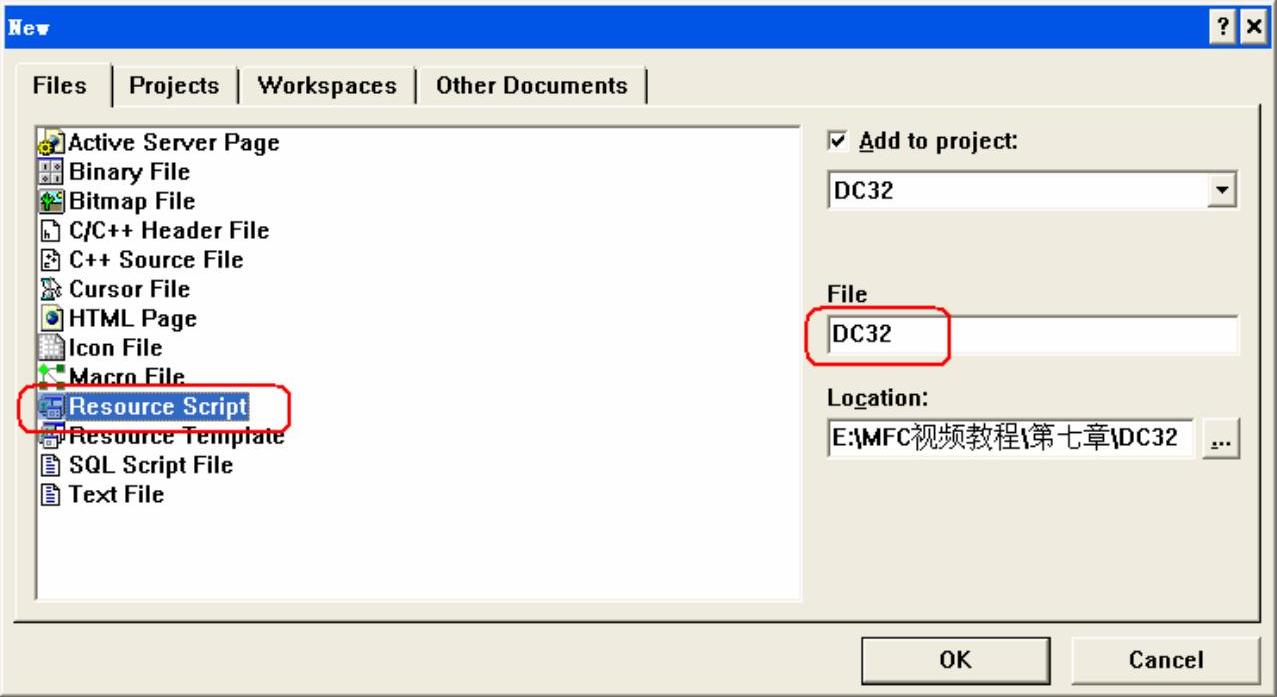

3）创建完工程后再执行File→New命令，或按快捷键＜Ctrl+N＞弹出对话框，如图7-3所示。

图7-3 为Win32工程添加资源

在Files分页中选中“Resource Script”列表项，在“File”文本框中输入名称后单击“OK”按钮。

4）在新加入工作区的资源视图（ResourceView）中，通过菜单命令或按快捷键＜Ctrl+R＞添加资源，如图7-4所示。

5）在插入资源对话框中，选中“Dialog”项再单击“New”按钮，如图7-5所示。

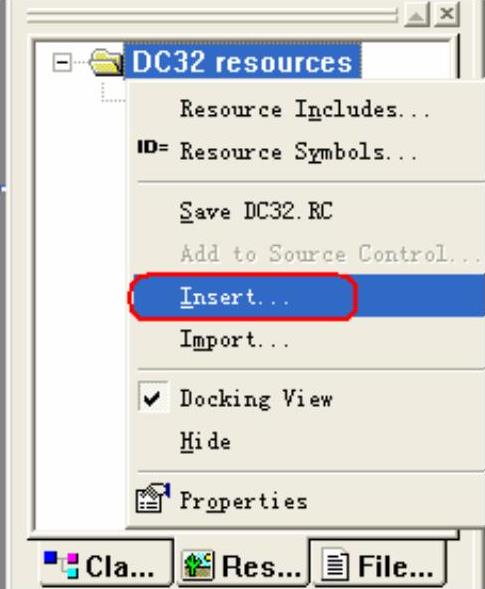

图7-4 通过菜单命令插入资源

图7-5 插入对话框资源

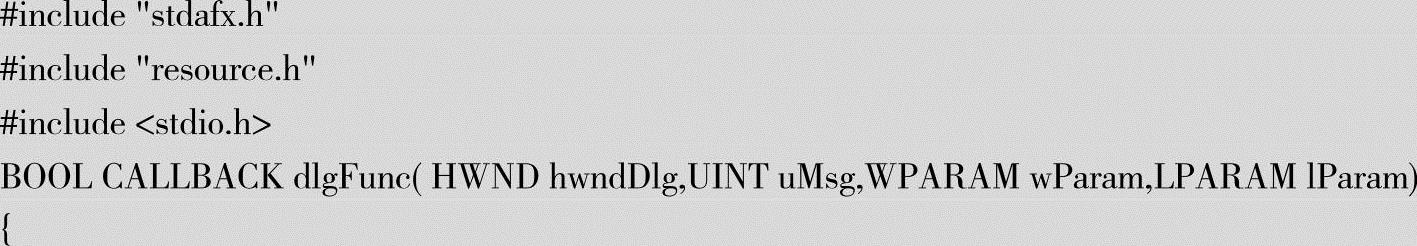

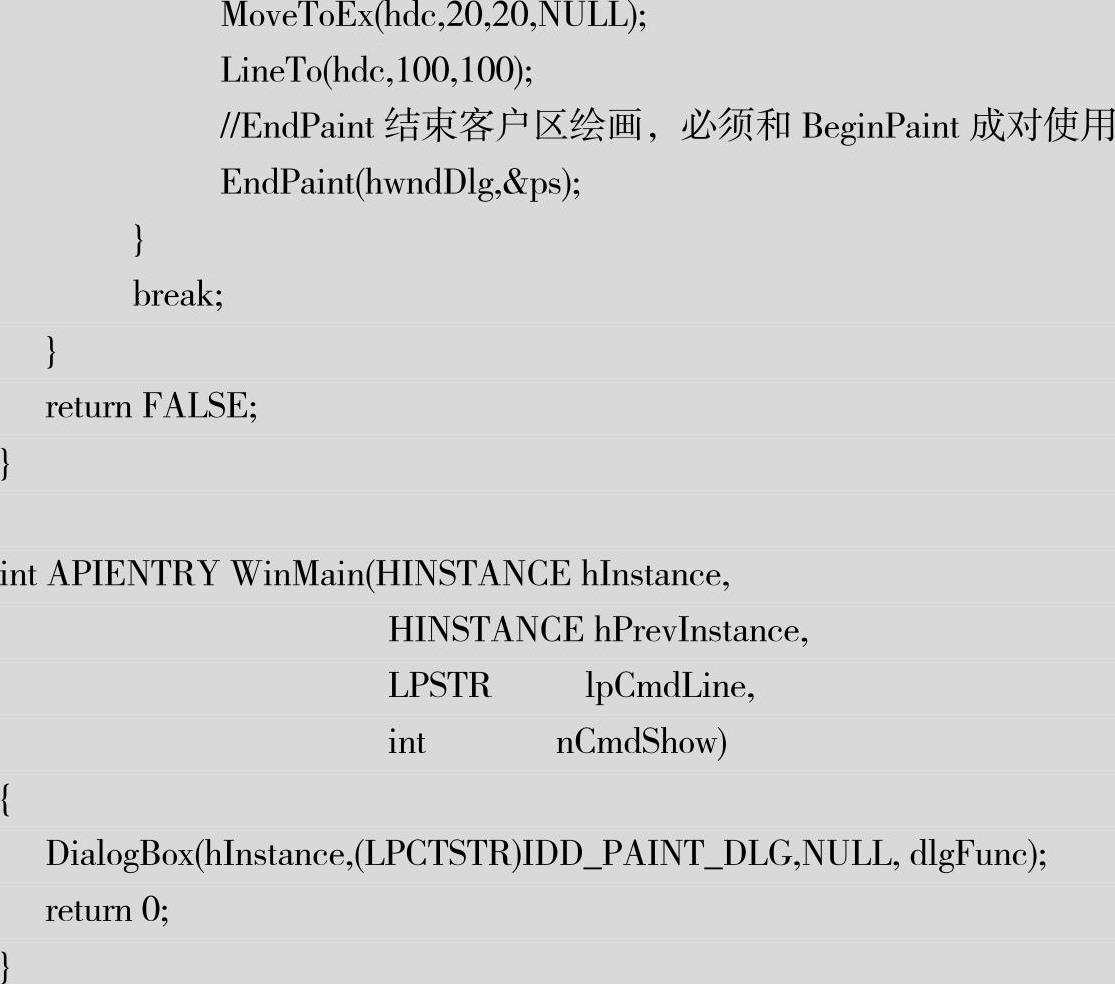

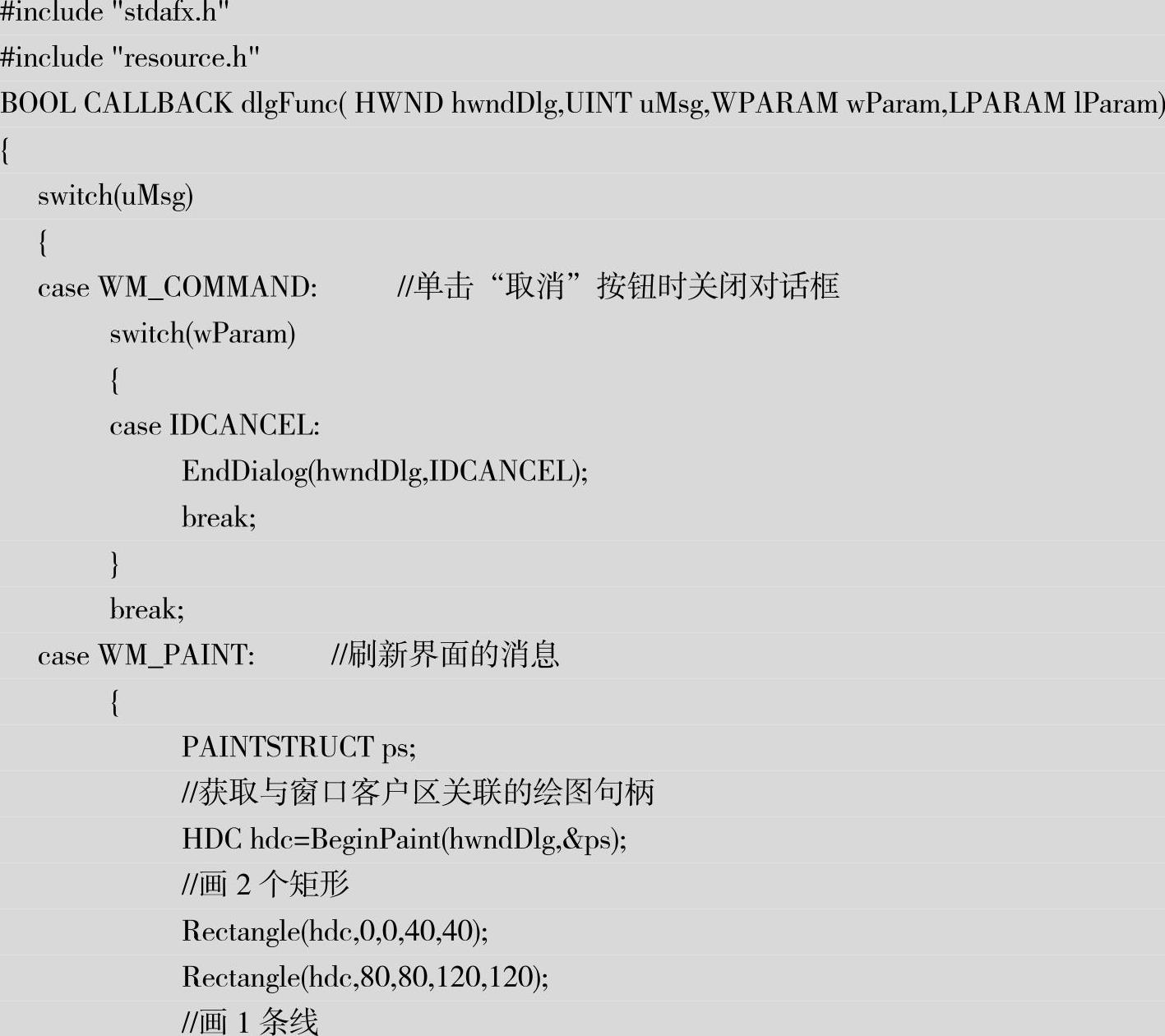

6）修改对话框ID为“IDD_PAINT_DLG”后，再修改WinMain和消息回调函数代码。

7）编译并运行，测试代码，如图7-6所示。

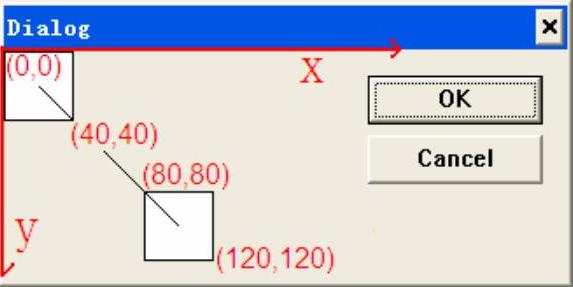

本示例演示的是客户区标准绘图方式，通过绘图句柄在客户区内绘制了2个矩形和1条线。初学者需要掌握窗口客户区原点坐标位置，以及X轴和Y轴方向等客户区坐标系的特征。窗口客户区空间是不包括标题栏和边框的中央区域，坐标原点是位于客户区的左上角处，自左向右x坐标增大，自上向下y坐标增大，如图7-7所示。

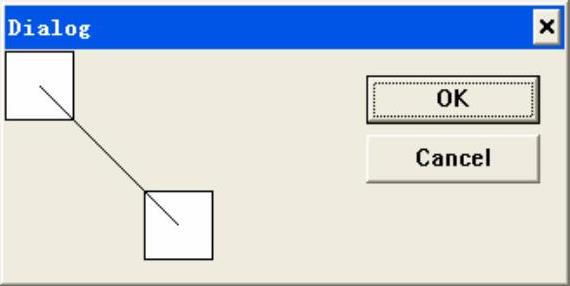

图7-6 查看运行结果

图7-7 客户区坐标系

WM_PAINT是专用于窗口客户区显示更新消息，所有标准客户区绘画代码都必须要在此消息回调时执行。窗口非客户区绘画代码，就必须在WM_NCPAINT消息回调时执行。

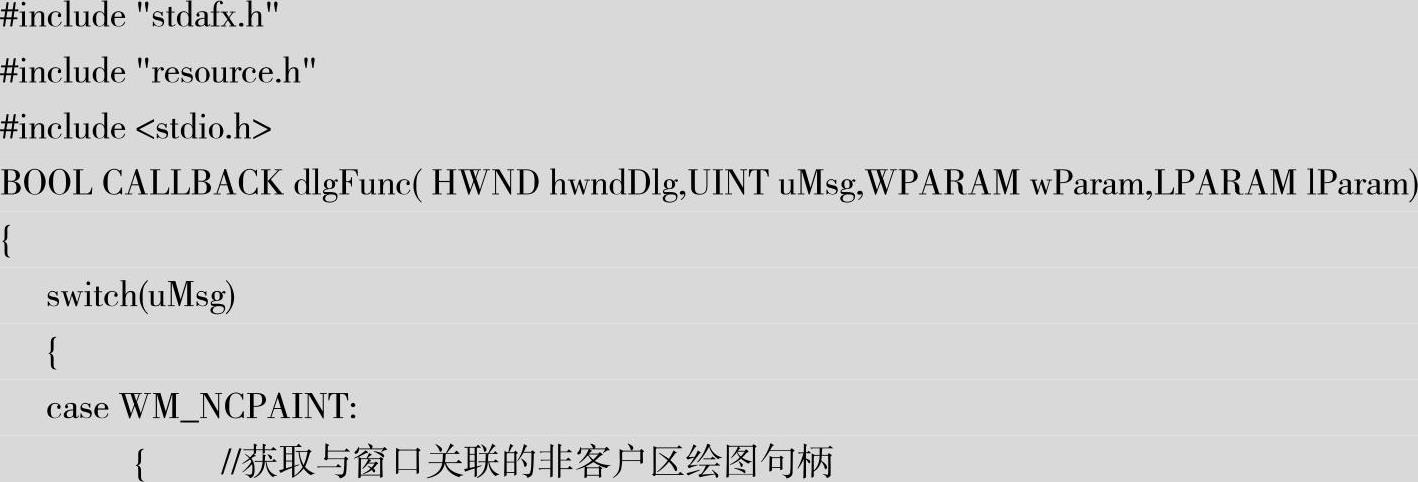

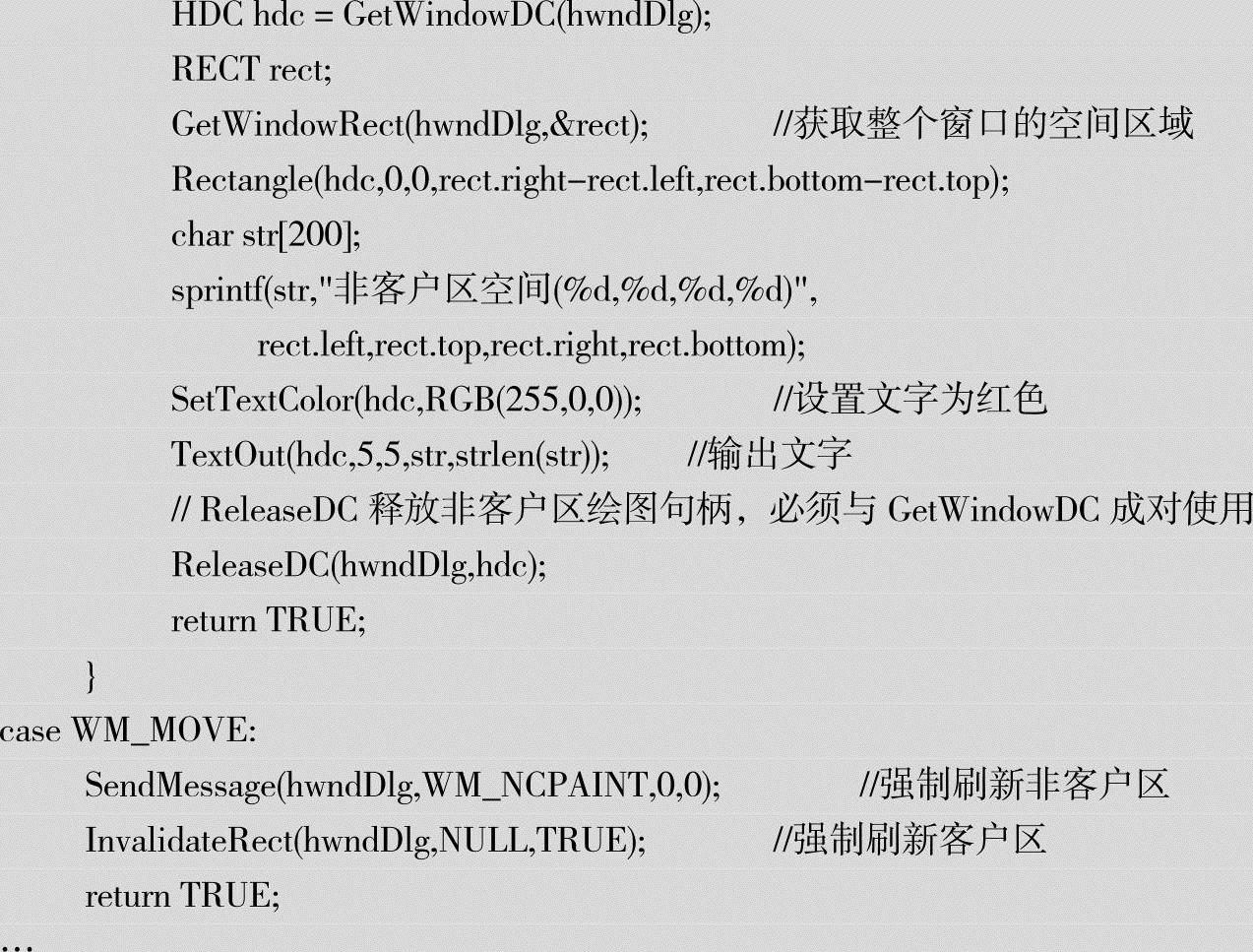

8）修改对话框回调函数，添加非客户区绘图代码，并且在窗口移动时刷新界面。

(www.chuimin.cn)

9）编译并运行，测试代码，如图7-8所示。

本示例绘制一个与窗口高和宽相同的矩形，并在标题栏区域画上一些红色文字。一个窗口的非客户区，不是只有标题栏和外边框那些细窄的空间，而是包括标题栏和外边框的整个窗口区域。窗口的客户区，就如同一块桌布遮盖在非客户区的中央位置。非客户区总面积大于等于客户区，只有边框部分被露出。窗口非客户区的坐标原点，是位于整个窗口的左上角处。

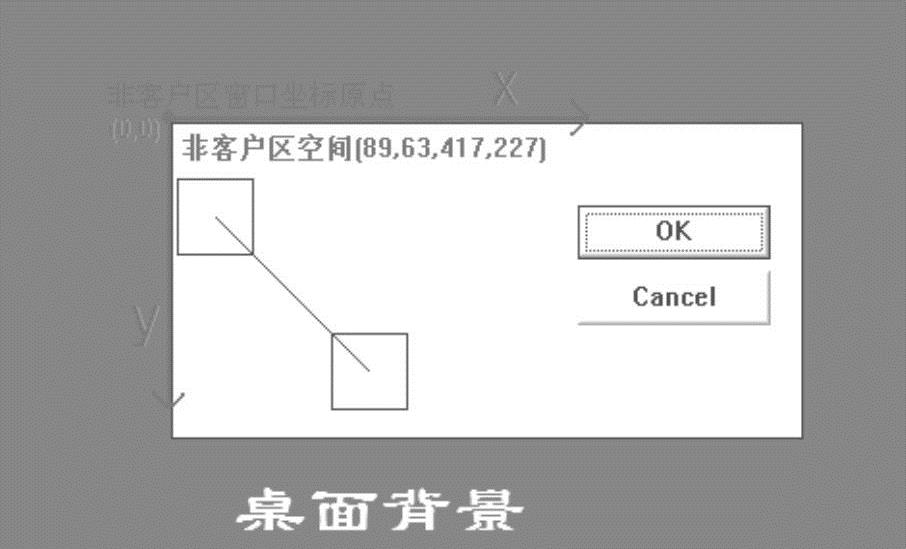

图7-8 非客户区坐标系

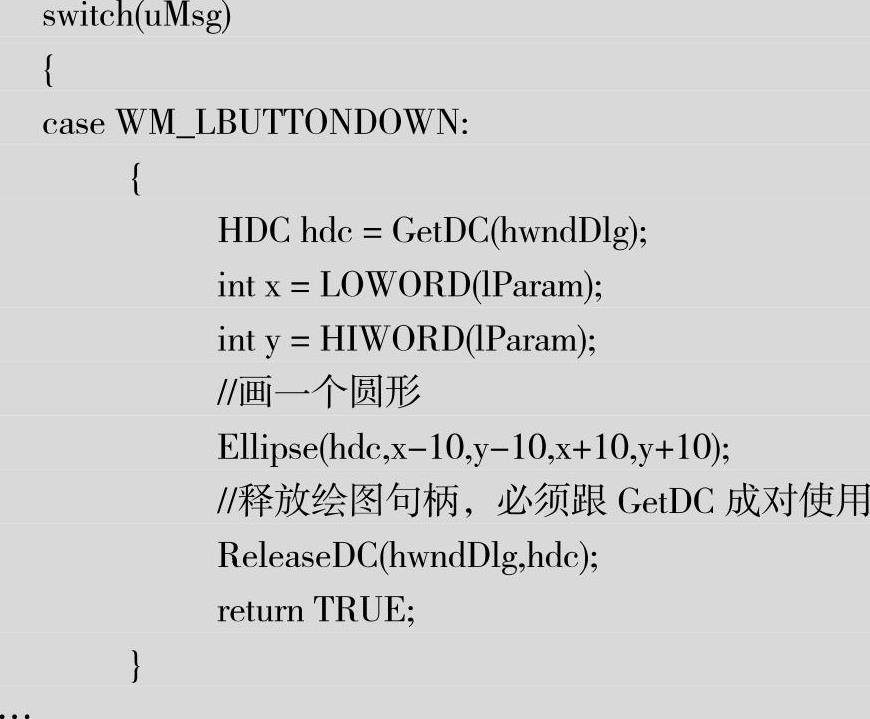

10）继续修改对话框回调函数，添加临时客户区绘图代码。

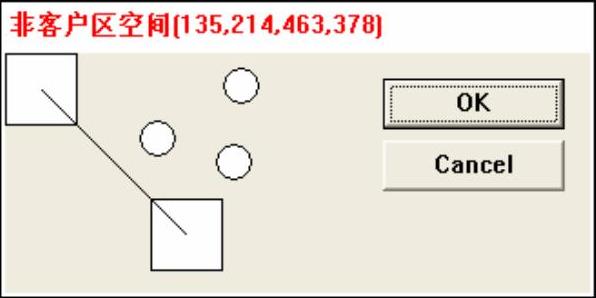

11）编译并运行，测试代码，如图7-9所示。

每次在客户区单击鼠标左键，在单击的位置都会画出一个小圆。按＜Alt+Tab＞组合键切换窗口后，临时绘图产生的小圆都消失了，而标准绘图的矩形和直线都不消失。

12）对比三种绘图模式的关系。

图7-9 查看运行结果

①标准客户区绘图。必须是在WM_PAINT消息回调时才能执行，调用BeginPaint函数获取标准客户区绘图句柄进行绘图，最后调用EndPaint函数释放。

②临时客户区绘图。在任何消息回调时都可以执行，调用GetDC获取临时客户区绘图句柄进行绘图，最后调用ReleaseDC释放。

③非客户区绘图。必须是在WM_NCPAINT消息回调时才能执行，调用GetWindowDC函数获取非客户区绘图句柄进行绘图，最后调用ReleaseDC释放。

④调用Invalidate函数强制客户区标准绘图更新，临时客户区的绘图被强制清除。

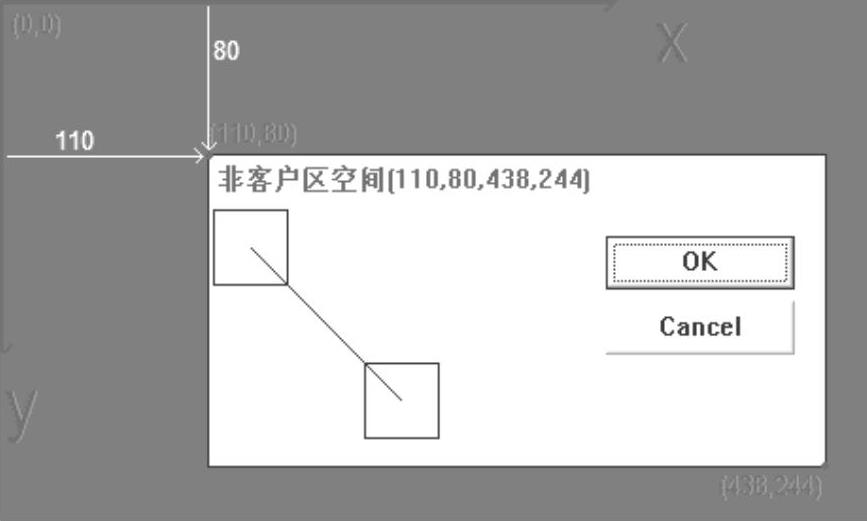

13）三种坐标的坐标体系，如图7-10所示。

在Windows程序开发中常用的三种坐标系是屏幕坐标系、客户区和非客户区窗口坐标系。

图7-10 屏幕坐标系

①屏幕坐标系。坐标原点在屏幕的左上角，自左向右x坐标增大，自上向下y坐标增大。如果屏幕分辨率设置为1024×768，则屏幕左上角坐标是（0，0），屏幕右下角坐标是（1024，768）。GetWindowRect函数获取的窗口区域的坐标就是基于屏幕坐标系的，图7-10中窗口的左上角坐标为（110，80），右下角坐标（438，244），这些坐标都是依照屏幕坐标系计算的。

②（非客户区）窗口坐标系。坐标原点在窗口（包括标题栏）的左上角，x、y坐标轴方向与屏幕坐标系相同。GetWindowDC返回的设备环境是基于该坐标系的，该函数一般只在WM_NCPAINT消息中使用。

③客户区坐标系。坐标原点在标题栏以下的客户区左上角，x、y坐标轴方向与屏幕坐标系相同。BeginPaint函数返回的设备环境是基于客户区坐标系的，该函数一般只在WM_PAINT消息中使用。GetDC函数返回的设备环境也是基于客户区坐标系的，该函数可以在任何消息中使用。GetClientRect函数获取的是客户区矩形，是依据该坐标系计算的，左上角坐标一定是（0，0）。

坐标系转换。最常用的坐标系是屏幕和客户区坐标，因此，系统提供了两个坐标系转换的函数。ScreenToClient函数将屏幕坐标转换为客户区坐标。ClientToScreen函数将客户区坐标转换为屏幕坐标。

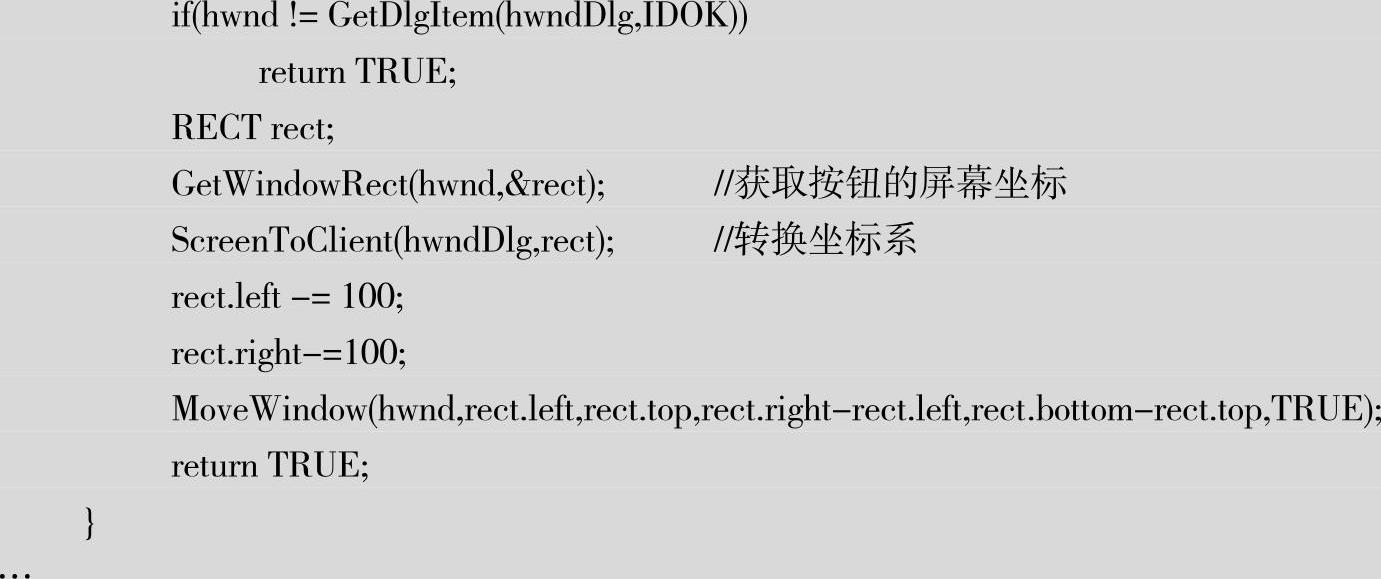

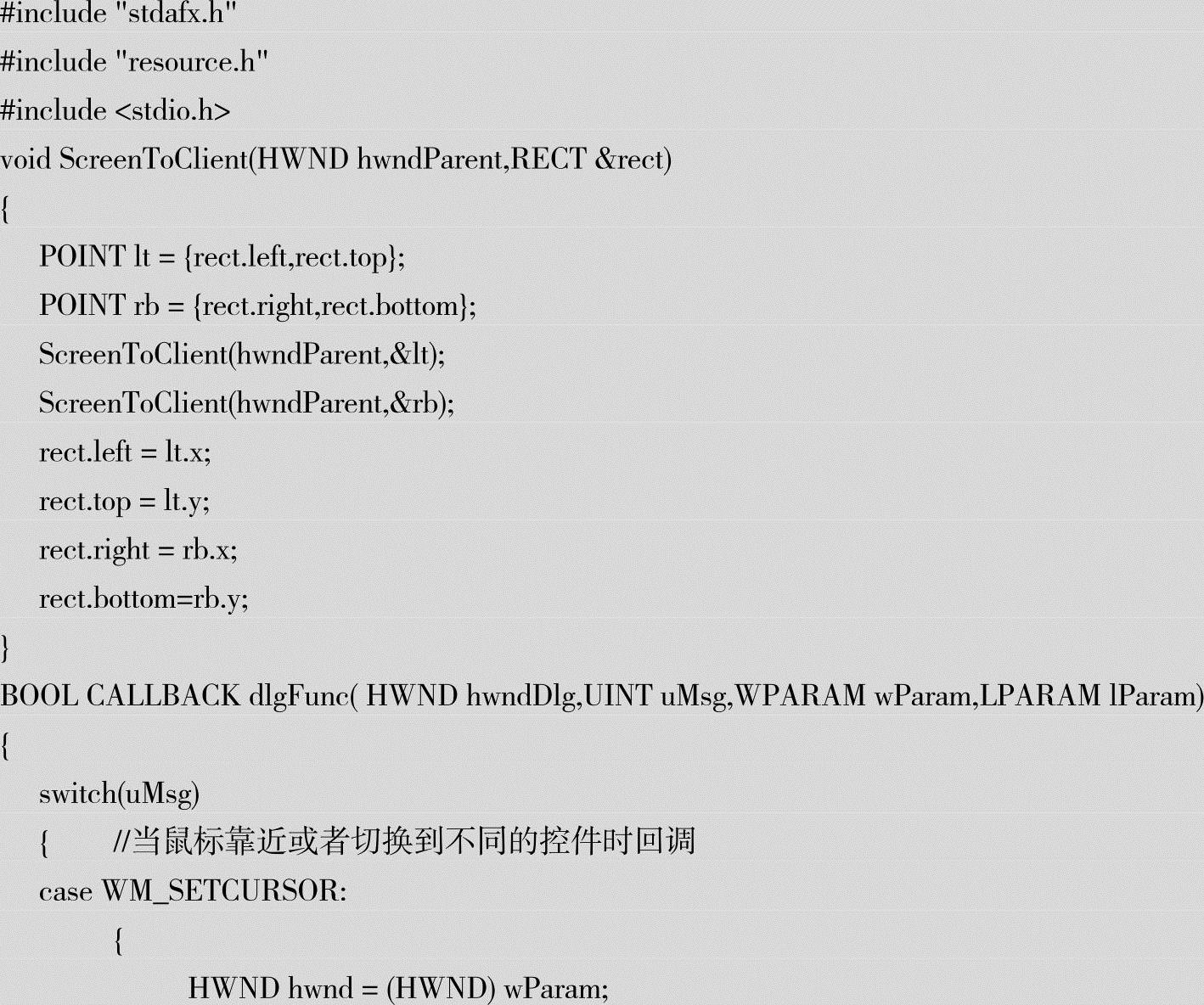

14）继续修改对话框回调函数，编写代码测试坐标系转换函数。

15）编译并运行，测试代码。

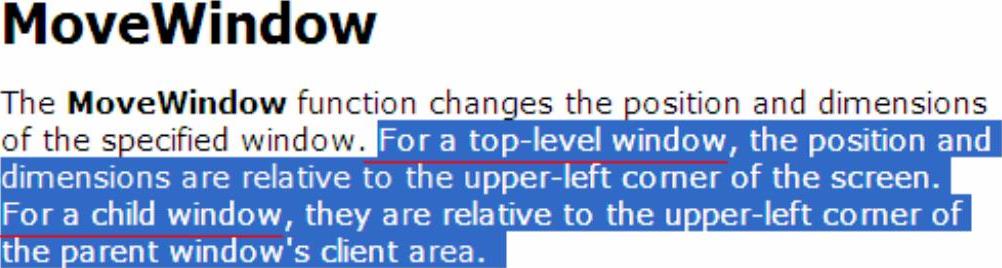

每次刚要单击“OK”按钮的时候它却“逃跑”了。为什么一定要转换为客户区坐标再移动呢？因为查看MSDN中关于MoveWindow的详细说明可以了解，移动主窗口时依据屏幕坐标系，移动子窗口时依据的是父窗口的客户区坐标系，如图7-11所示。

图7-11 MoveWindow函数说明
