频域滤波的基本步骤及应用-视觉测量技术
【摘要】：空间域和频域之间最基本的联系是卷积计算。3）在频域中，计算滤波器函数H（u，v）和F（u，v）的点积G（u，v）。 二维离散傅里叶变换实例图3.10a所示为在尺寸为512×152像的黑色背景上叠加一个尺寸为20×40的白色矩形。
空间域和频域之间最基本的联系是卷积计算。滤波器作用于图像，用数学语言来描述，就是进行卷积运算。
设f（x，y）和h（x，y）为M×N的两个离散函数，两者的卷积用f（x，y）*h（x，y）表示，其表达式为
若F（u，v）和H（u，v）分别表示f（x，y）和h（x，y）的傅里叶变换，由卷积定理可知，空间域上的卷积对应其在频域上的点积，频域上的卷积对应其在空间域上的点积，即
式（3.40）和式（3.41）就构成了卷积定理。
根据卷积定理，在具体的滤波操作中，首先要将原图像f（x，y）和滤波器h（x，y）分别进行傅里叶变换得到F（u，v）和H（u，v），然后在频域中进行F（u，v）和H（u，v）的对应点积运算，即H（u，v）的第一个元素乘以F（u，v）的第一个元素，H（u，v）的第二个元素乘以F（u，v）的第二个元素，依此类推。最后将频域中滤波后的运算结果进行傅里叶反变换，即可得到滤波后的图像g（x，y），即
这里H（u，v）被称为传递函数或转移函数，它是频域滤波的关键。其设计的基本思路是，保留某些频率分量，限制或消除另一些频率分量。为了观察方便，通常在进行傅里叶变换前，将图像进行中心变换。此时频域滤波的主要步骤可以如下描述：
1）将原图像f（x，y）乘以（-1）x+y，得到图像f′（x，y），也就是
2）将f′（x，y）代入式（3.27），并进行傅里叶变换得到F（u，v）。(www.chuimin.cn)
3）在频域中，计算滤波器函数H（u，v）和F（u，v）的点积G（u，v）。
4）在频域中根据具体的应用对G（u，v）进行处理得到G′（u，v）。
5）将G′（u，v）代入式（3.28），并进行傅里叶反变换得到其空间域函数g′（x，y）。
6）用（-1）x+y乘以g′（x，y）得到频域滤波后的图像g（x，y）。
需要指出的是：当输入图像和滤波器函数为实函数时，反傅里叶变换的虚部应该为零。实际上，由于计算的舍入误差，反傅里叶变换一般有寄生的虚部成分，这些成分可以忽略不计。
【例3.6】 二维离散傅里叶变换实例

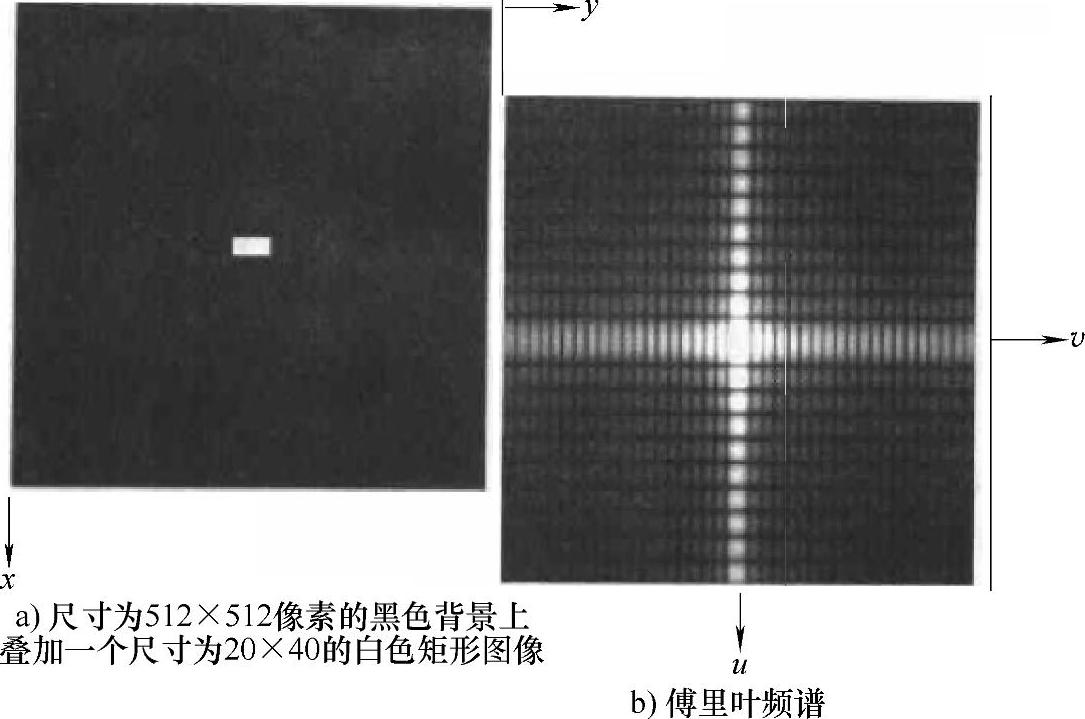

图3.10a所示为在尺寸为512×152像的黑色背景上叠加一个尺寸为20×40的白色矩形。如图3.10b所示，此图像在进行傅里叶变换的计算之前被乘以（-1）x+y，从而可以使频域关于中心对称。注意两张图的位置、标志和轴的原点的对应关系。
从图3.10b可以看出，u方向谱的零点分割恰好是v方向零点分隔的两倍。这却相反地符合图像中1∶2的矩形尺寸比例。
图3.10 傅里叶频谱计算的示例
