CCD与CMOS图像传感器都利用光敏二极管进行光电转换,主要差异是数字数据传输方式不同。CCD每一行中每一个像素的电荷数据依次传送到下一像素中,由最端部分单元输出,再经由传感器边缘的放大器进行放大输出。而CMOS图像传感器中每个像素都会邻接一个放大器及A-D转换电路,用类似内存电路的方式将数据输出。另外,CCD图像传感器的特殊工艺可保证数据在传送时不会失真,各个像素的数据可汇聚至边缘再进行放大处理。而CMOS图像传感器数据在传送距离较长时会产生噪声,必须先放大,再整合各个像素数据。
CCD与CMOS图像传感器在效能与应用上也有诸多差异(见图2.42),包括:
1)灵敏度差异 由于CMOS图像传感器的每个像素有4个晶体管与1个光敏二极管构成,含放大器与A-D转换电路,使得每个像素的感光区域远小于像素本身的表面积。因此在像素尺寸相同的情况下,CMOS图像传感器的灵敏度要低于CCD图像传感器。
2)分辨率差异CMOS图像传感器的每个像素都比CCD图像传感器复杂,其像素尺寸很难达到CCD图像传感器的水平,因此比较相同尺寸的CCD图像传感器与CMOS图像传感器时,CCD图像传感器的分辨率通常会优于CMOS图像传感器的水平。
3)噪声差异 由于CMOS图像传感器的每个光敏二极管都必须搭配一个放大器,而放大器属于模拟电路,很难让每个放大器所得到的结果保持一致。因此与只有一个放大器的放在芯片边缘的CCD图像传感器相比,CMOS图像传感器的噪声会增加很多,影响图像品质。(www.chuimin.cn)
4)CMOS图像传感器的价格比CCD图像传感器低。
5)CMOS图像传感器的耗电量比CCD图像传感器的耗电量低。

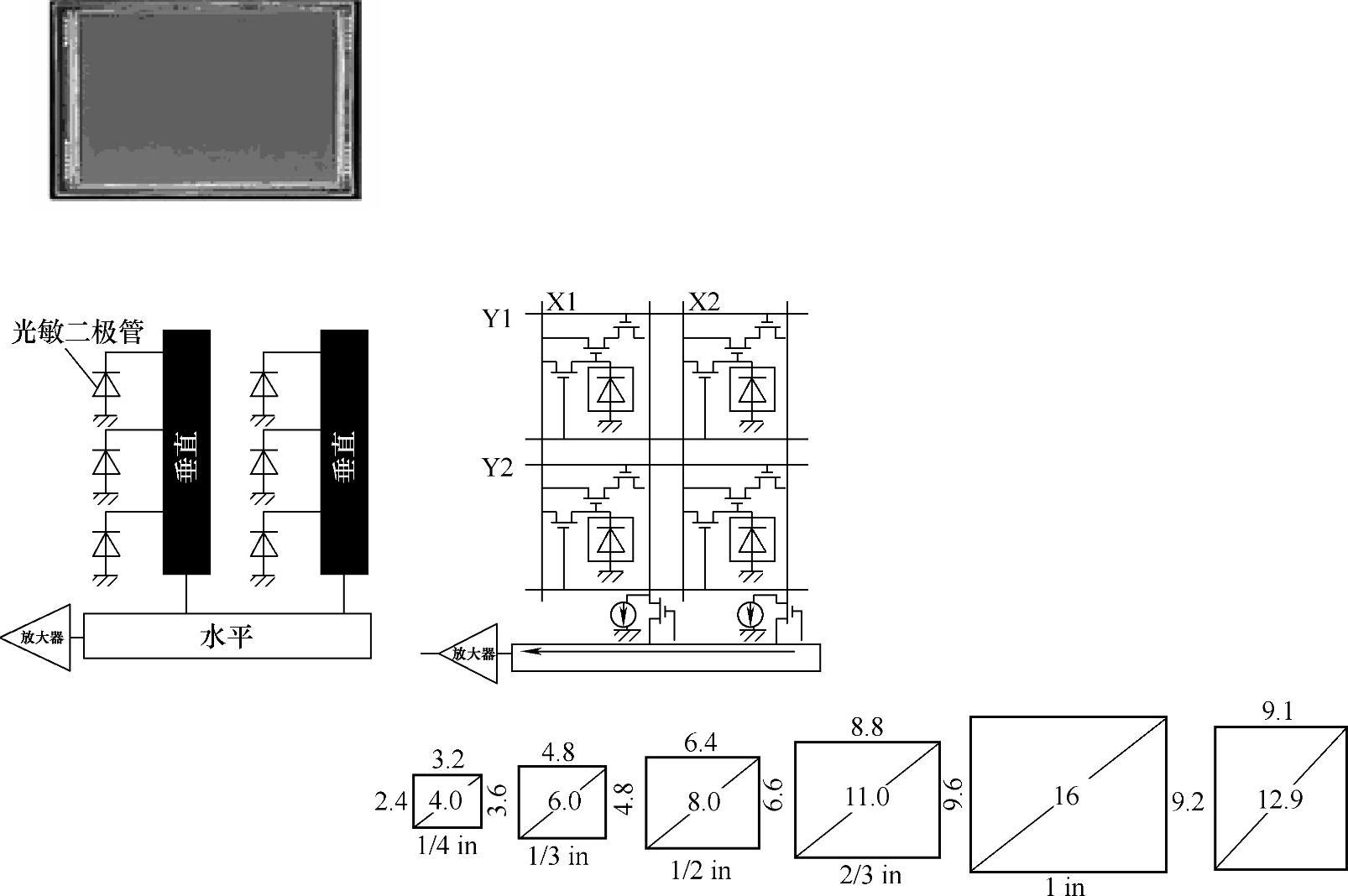

图2.42 CCD与CMOS图像传感器
