1.触发器基本概念

（1）定义：能够存储一位二进制数字信号的逻辑电路称为触发器（Flip-Flop，FF）。

（2）特点：①有两个稳定状态：0和1，Q与Q的电平总是以互补状态出现。②在外部信号触发作用下，可以由一种稳定状态转换到另一种稳定状态。③具有记忆功能，即外部触发信号消失后仍能维持原来的稳定状态。

（3）基本RS触发器。

1）组成：由与非门或者或非门组成。

2）功能缺陷：①触发时刻不能同步；②有不定状态。

（4）实用触发器：JK触发器和D触发器。

2.JK触发器

（1）逻辑符号：如图7-7所示。

（2）功能表：如表7-2所示。

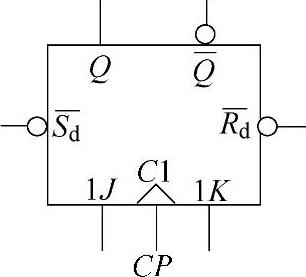

图7-7 JK触发器逻辑符号

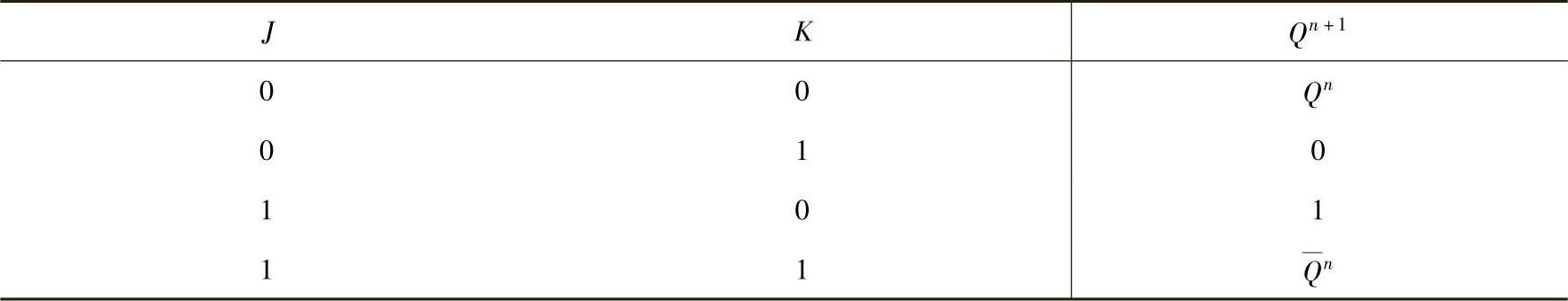

表7-2 JK触发器功能表

(www.chuimin.cn)

（3）特征方程：。

（4）常用JK触发器典型芯片：上升沿触发CC 4027和下降沿触发74 LS112。

3.D触发器

（1）逻辑符号：如图7-8所示。

（2）功能表：如表7-3所示。

图7-8 D触发器逻辑符号

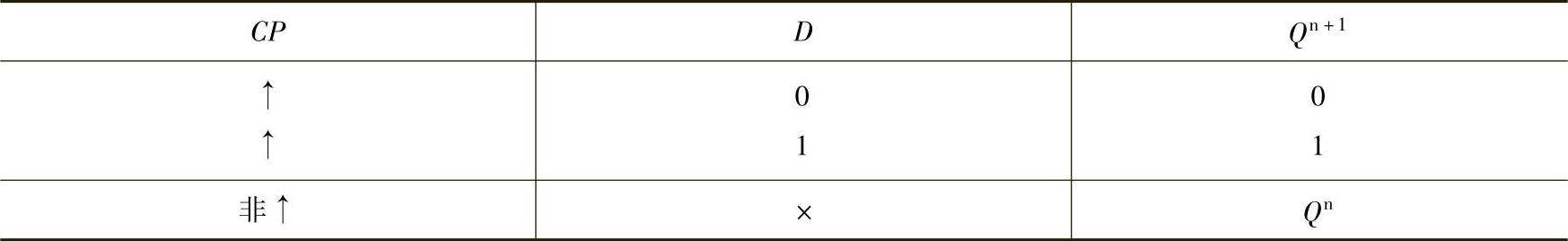

表7-3 D触发器功能表

（3）特征方程：Qⁿ⁺¹=D。

（4）常用D触发器典型芯片：TTLD触发器74 LS 74和CMOSD触发器CC 4013。

4.触发器应用

触发器是时序逻辑电路的基本逻辑单元，可组成分频器、寄存器、计数器、顺序脉冲发生器和数据缓冲器等。
