集成门电路按其内部器件组成主要可分为TTL集成门电路和CMOS集成门电路。

1.TTL集成门电路

TTL是晶体管-晶体管逻辑(Transistor-Transistor Logic)集成门电路,是双极型器件组成的门电路。

(1)分类概况。

TTL门电路有许多不同的系列,按工作温度范围可分为54系列(军用)和74系列(民用),而每一大系列中又可分为以下几个子系列:74系列(基本型)、74 L系列(低功耗)、74 H系列(高速)、74 S系列(肖特基)、74 LS系列(低功耗肖特基)、74 AS系列(先进高速肖特基)和74 ALS系列(先进低功耗肖特基)。

(2)外部特性和主要参数(以74 LS系列门电路为例)。

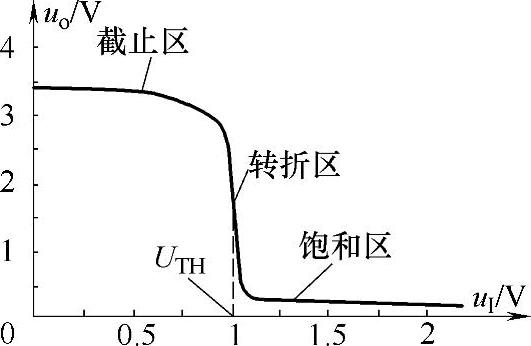

1)电压传输特性:空载时,输出电压与输入电压间的函数关系,如图7-1所示。

其中,UTH称为阈值电压,当uI>UTH时,uO=UOL;当uI<UTH时,uO=UOH

74 LS系列门电路,UTH≈1V,UOH≈3.4V,UOL≈0.35V。

2)输出特性:主要有输出电平最大电流IOHmax和输出高电平最小值UOHmin;输出低电平最大电流IOLmax和输出低电平最大值UOLmax

74 LS系列门电路,IOHmax=4mA,UOHmin=2.7V;IOLmax=8mA,UOLmax=0.5V。

3)输入特性:输入低电平最大值UILmax和输入高电平最小值UIHmin

74 LS系列门电路,UILmax=0.8V,UIHmin=2V。

输入端对接地电阻参数要求:若需保持uI为低电平,须RI<ROFFROFF称为关门电阻;若需保持uI为高电平,须RI>RONRON称为开门电阻。

74LS系列门电路,ROFF≈4.2kΩ,RON≈6.3kΩ。

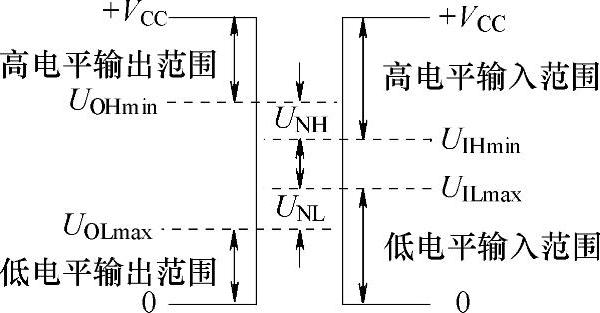

4)噪声容限:允许叠加在原输入电平上的最大噪声电平,如图7-2所示。


图7-1 74 LSTTL与非门电压传输特性


图7-2 噪声容限示意图

高电平噪声容限UNH=UOHmin-UIHmin;低电平噪声容限UNL=UILmax-UOLmax

74 LS系列门电路,UNH=0.7V,UNL=0.3V。

5)静态功耗PD:维持输出高电平或维持输出低电平不变时的最大功耗。

74 LS系列门电路,PD<2mW。

6)传输延迟时间tpd:电路传输延迟时间的平均值。

74 LS系列门电路,tpd<10ns。

(3)集电极开路门(OC 门)。

门电路输出级晶体管集电极开路(Open Collector,缩写为OC)称为OC 门,使用时,必须在电源VCC与输出端之间外接上拉电阻RL

符号标志:“978-7-111-35112-2-Chapter07-3.jpg”。

主要作用:实现“线与”功能;实现电平转换;用做驱动电路。

(4)三态门(TS L门)。

除高、低电平外,具有第3种输出状态(高阻态)的门电路称为三态门电路(Three StateLogic,缩写为TSL)。

符号标志:“▽”。

使能端EN(Enable):EN端信号电平有效时,门电路允许输出;EN端信号电平无效时,门电路禁止输出,呈开路状态,即高阻态。

三态门主要用于总线分时传送电路信号。

2.CMOS集成门电路

CMOS器件属单极型器件,由一个N沟道增强型MOS管和一个P沟道增强型MOS管互补组成。(www.chuimin.cn)

(1)CMOS电路主要特点。

①输入电阻高。可达1015Ω,基本上不需要信号源提供电流。

②电压传输特性好。高电平趋于VDD,低电平趋于0;线性区很窄,转折特性陡峭,接近于理想开关。

③静态功耗低。静态电流极小(纳安级),且线性区很窄,功耗很低(小于1μW)。

④抗干扰能力强。阈值电压UTHVDD/2,噪声容限很大,也接近于VDD/2。

⑤扇出系数大。不是取决于后级门的输入电阻,而是取决于后级门的输入电容。

⑥电源电压范围大。电源电压允许在3~18V之间变化。

缺点:输入端易被静电击穿、工作速度不高、输出电流较小等,但已逐步改善。

(2)常用CMOS集成门电路系列。

有CMOS4000系列和74HC系列(HCMOS)。

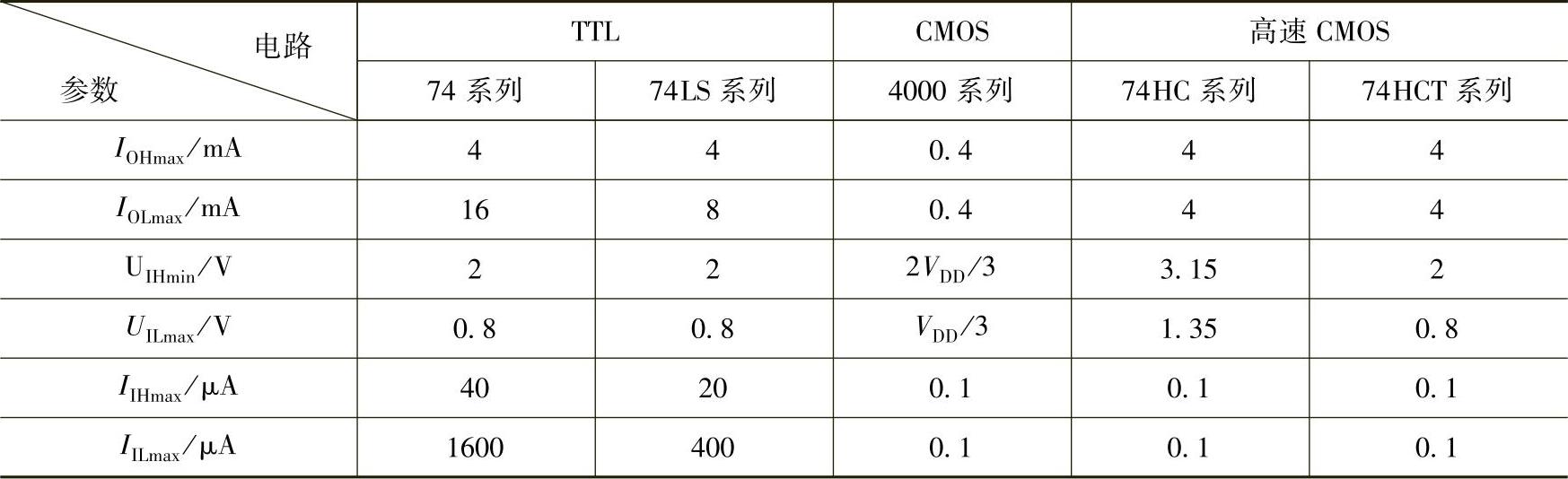

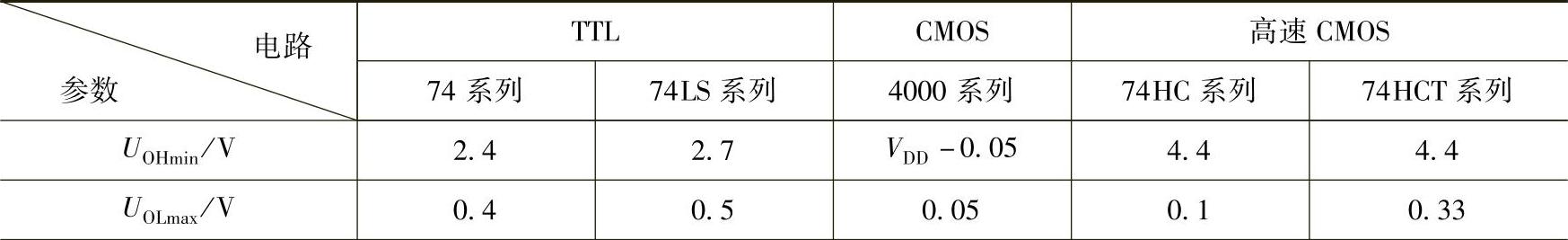

表7-1为TTL和CMOS门电路输入/输出特性参数表。

表7-1 TTL和CMOS门电路输入/输出特性参数


(续)


74 HC系列中:74 HC系列与74系列引脚兼容,但电平不兼容;74 HCT系列与74系列引脚、电平均兼容。近年来,74 HC系列应用广泛,有逐步取代74 LS系列的趋势。

(3)使用注意事项。

①CMOS 门电路的输入端不应悬空。

②在可能出现较大输入电流的场合应采取串接电阻的保护措施,一般为1~10kΩ。

(4)TTL 门电路与CMOS 门电路的连接。

①74 HCT系列门电路与74 LS系列门电路可直接相互连接。

②74 HC系列门电路可以驱动74 LS系列门电路。

③CMOS 4000系列门电路可以驱动一个(不能多个)74 LS系列负载门电路。

④74 LS系列门电路不能直接驱动CMOS 4000系列和74 HC系列门电路。

3.常用集成门电路

(1)引脚排列规律。

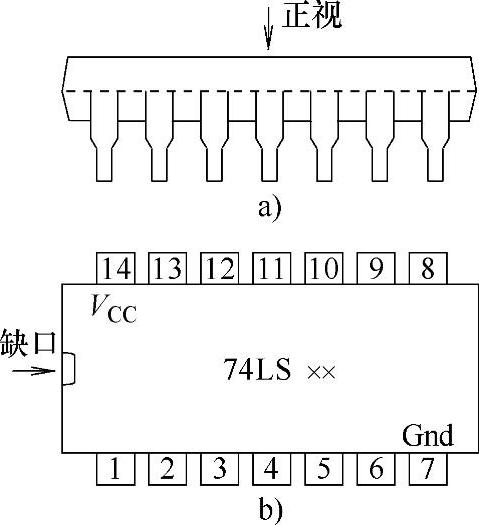

集成门电路引脚排列有一定规律,一般为双列直插式。若将电路芯片按图7-3a放置,缺口向左,按图7-3b正视图观察,引脚编号由小到大逆时针排列,其中VCC为上排最左引脚(引脚编号最大),Gnd为下排最右引脚(引脚编号为最大编号的一半)。

(2)常用典型芯片介绍。

集成门电路通常在一片芯片中集成多个门电路,常用集成门电路主要有以下几种形式:2输入端4门电路;3输入端3门电路;4输入端2门电路。应用时可根据需要选择实用芯片构成所需功能电路。

常用与门和与非门典型芯片有2输入端4与非门74 LS00、2输入端4与门74 LS08、3输入端3与非门74 LS10、4输入端2与非门74 LS20、8输入端与非门74 LS30和CMOS 2输入端4与非门CC 4011等。

常用或门和或非门典型芯片有2输入端4或非门74 LS02、2输入端4或门74 LS32、3输入端3或非门74 LS 27和CMOS 2输入端4或非门CC 4001、4输入端2或非门CC 4002、3输入端3或门CC 4075等。

常用反相器典型芯片有TTL 6反相器74 LS04和CMOS 6反相器CC 4069。


图7-3 集成电路引脚排列图

a)侧视图 b)正视图
