(1)48=110000B。(2)123=1111011B。
6.21 试将下列二进制数转换为十进制数。
(1)10100101B=165。(2)01110110B=118。
6.22 试将习题6.20中十进制数直接转换为十六进制数。
(1)48=30H。(2)123=7BH。
6.23 试将习题6.21中二进制数直接转换为十六进制数。
(1)10100101B=A5H。(2)01110110B=76H。
6.24 试将下列十六进制数转换为十进制数。
(1)E7H=231。 (2)2AH=42。
6.25 试将习题6.24中十六进制数直接转换为二进制数。
(1)E7H=11100111B。 (2)2AH=00101010B。
6.26 已知下列二进制数X、Y,试求X+Y、X-Y。
(1)X=01011011B,Y=10110111B。 (2)X=11101100B,Y=11111001B。
解:(1)X+Y=100010010B。 X-Y=10100100B,借位1。
(2)X+Y=111100101B。 X-Y=11110011B,借位1。
6.27 试将十进制数转换成8421BCD码。
(1)34 (2)100
解:(1)34=[00110100]8421BCD (2)100=[000100000000]8421BCD
6.28 试将下列二进制数转换成8421BCD码。
(1)10110101B (2)11001011B
解:(1)10110101B=181=[000110000001]8421BCD
(2)11001011B=203=[001000000011]8421BCD

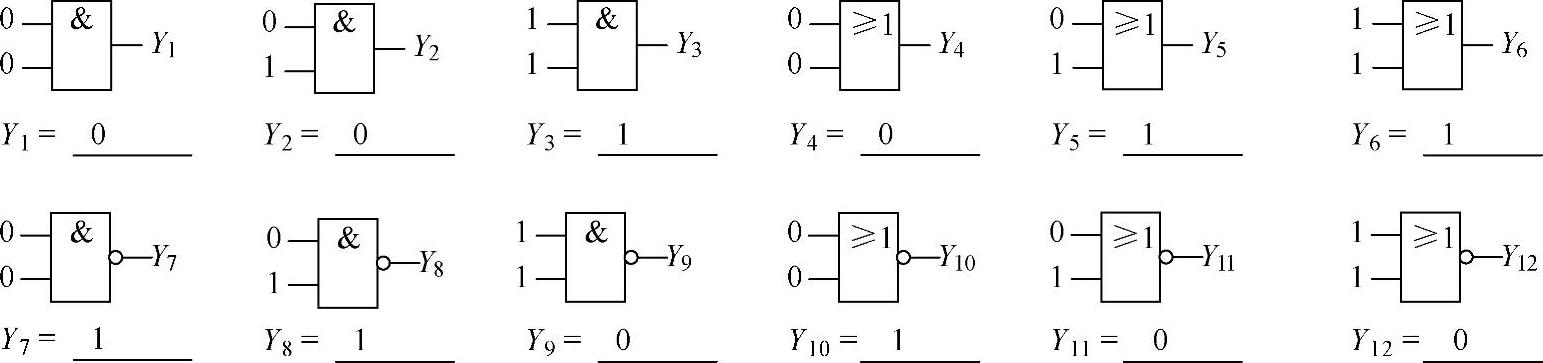

6.29 已知门电路和输入信号如图6-7所示,试填写Y1~Y12逻辑电平值。
解:题解填入如图6-7所示。
图6-7 习题6.29电路

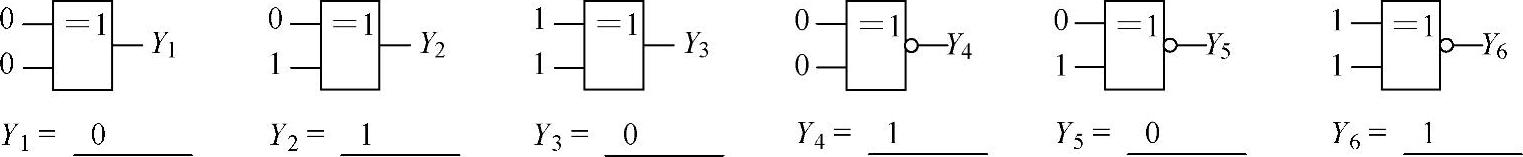

6.30 已知门电路和输入信号如图6-8所示,试写出Y1~Y6逻辑电平值。
解:题解填入如图6-8所示。
图6-8 习题6.30电路

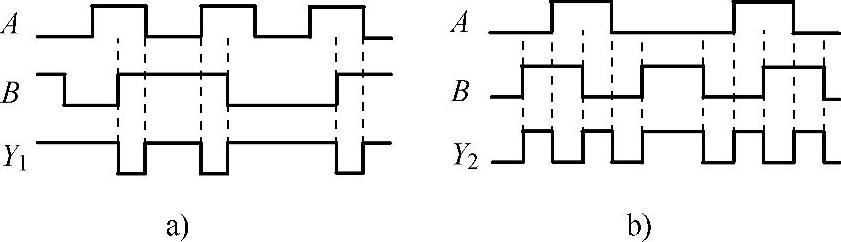

6.31 已知逻辑电路输入输出信号A、B、Y1和Y2的波形如图6-9所示,试写出其输出逻辑函数Y1和Y2表达式。
解:图6-9a:有0出0,全1出1,因此Y1=AB。
图6-9b:有1出0,全0出1,因此。

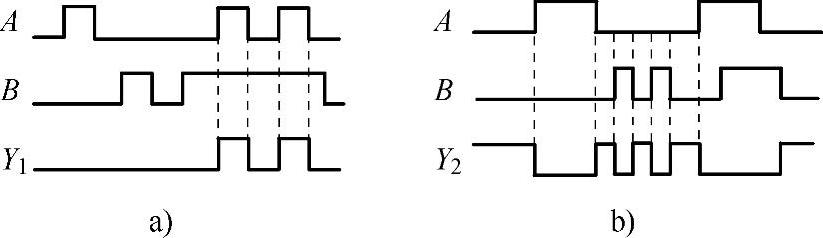

6.32 已知逻辑电路输入输出信号A、B、Y1和Y2的波形如图6-10所示,试写出其输出逻辑函数Y1和Y2表达式。
解:图6-10a:有0出1,全1出0,因此,。
图6-10b:相同出0,相异出1,因此,Y2=A⊕B。
图6-9 习题6.31波形
图6-10 习题6.32波形

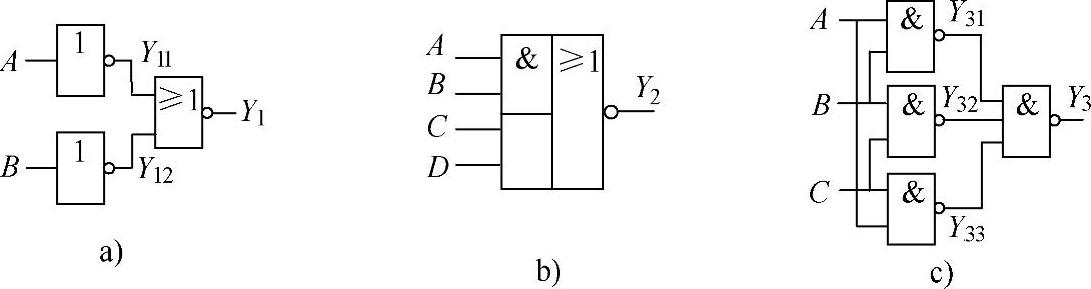

6.33 已知电路如图6-11所示,试写出输出信号表达式(不需化简)。
图6-11 习题6.33电路
解:(1)图6-11a:
(2)图6-11b:
(3)图6-11c:
6.34 试根据下列输出信号表达式,画出逻辑电路图。
(1)。
(2)。
(3)Y3=(A+B)(C+D)(A+C)。

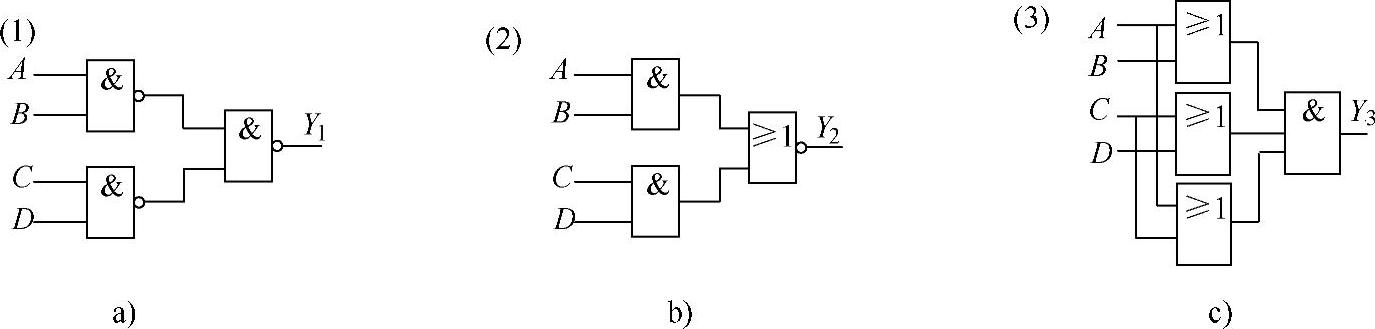

解:根据上述输出信号表达式分别画出逻辑电路图如图6-12所示。
图6-12 习题6.34逻辑电路图
6.35 求证下列逻辑等式。(www.chuimin.cn)
证:
6.36 试将下列逻辑函数展开为最小项表达式。
(1)
(2)Y2(ABC)=AB+BC+CA

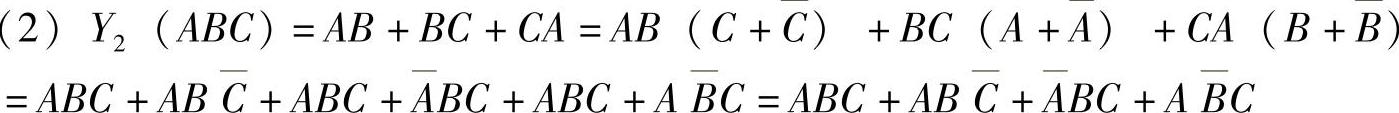

解:
6.37 试将下列逻辑函数展开为最小项表达式。
(1)Y1(ABC)=m2+m4+m5+m7
(2)Y2(ABC)=∑m(0,3,5,6)
解:

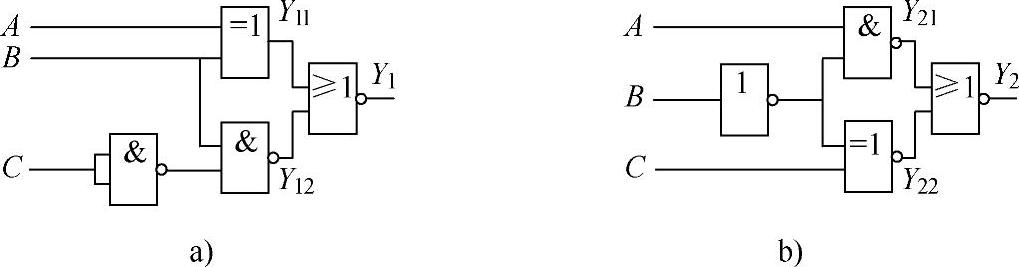

6.38 已知下列逻辑电路如图6-13所示,试写出其逻辑函数表达式,并化简。
图6-13 习题6.38逻辑电路
解:

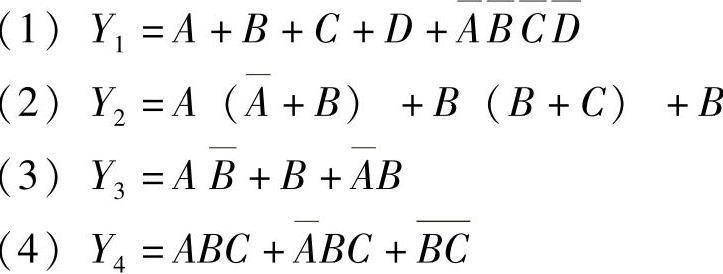

6.39 化简下列逻辑表达式。
解:
6.40 化简下列逻辑函数。
解:
6.41 化简逻辑函数:
解:参阅例6-5。

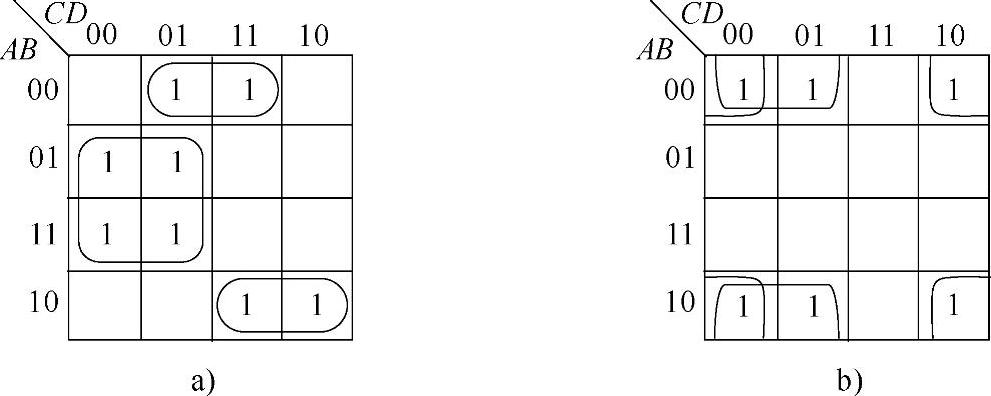

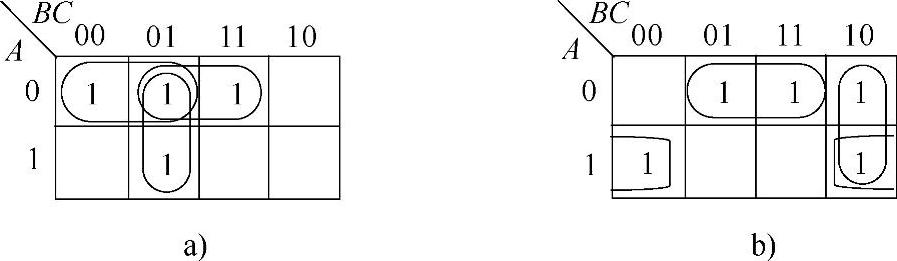

6.42 试画出下列逻辑函数的卡诺图,并化简为最简与或表达式。
(1)
(2)Y2(ABC)=∑m(1,2,3,4,6)
解:(1)画出卡诺图如图6-14a所示,合并相邻项得:
(2)画出卡诺图如图6-14b所示,合并相邻项得:
图6-14 习题6.42卡诺图

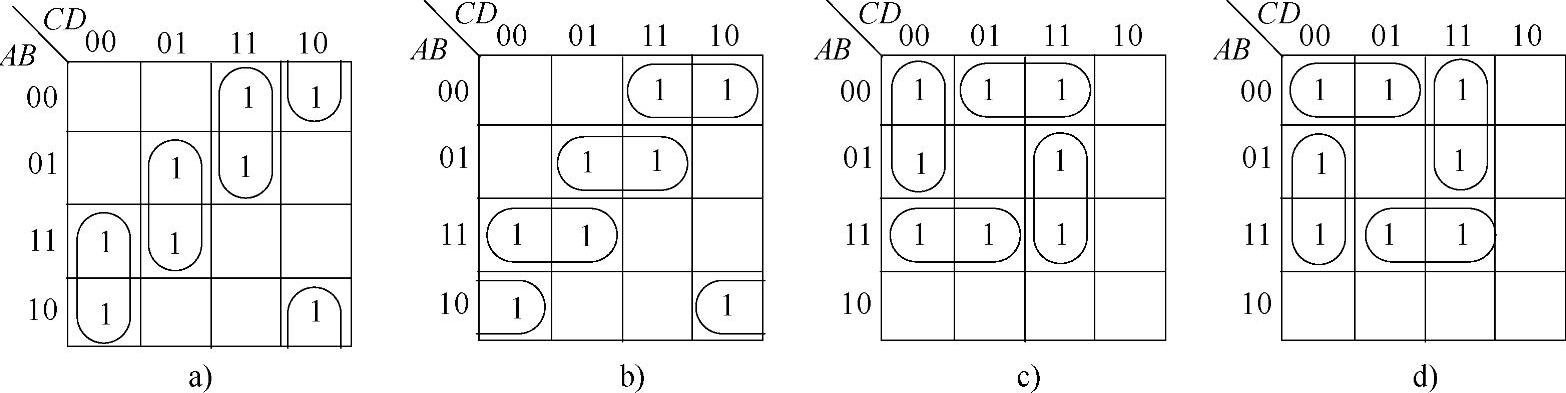

6.43 已知卡诺图如图6-15所示,试写出最小项表达式Y(ABCD)=∑mi,并按已画好的卡诺圈,写出逻辑函数的最简与或表达式。
图6-15 习题6.43卡诺图
解:
(1)图6-15a、b:Y(ABCD)=∑m(2,3,5,7,8,10,12,13)图6-15a:图6-15b:(2)图6-15c、d:Y(ABCD)=∑m(0,1,3,4,7,12,13,15)图6-15c:图6-15d:
由此可见,逻辑函数的化简结果不是唯一的。
6.44 试画出下列逻辑函数卡诺图,并化简为最简与或表达式。
解:(1)先化为最小项表达式。
画出卡诺图如图6-16a所示。合并相邻项得:
(2)画出卡诺图如图6-16b所示,合并相邻项得:
图6-16 习题6.44卡诺图
6.45 试用卡诺图化简逻辑函数。
Y(ABCD)=∑m(0,2,5,6,7,8,9,10,11,14,15)
解:参阅例6-6。
