PC机电源基本原理及组成

2023-11-24 理论教育版权反馈

【摘要】：主要由EMI滤波电路、高压整流滤波电路、脉宽调制电路、高频变压器、低压整流滤波电路、辅助电源电路和控制信号产生电路等组成，其基本原理框图如图5-9所示。图5-9 PC机电源基本原理框图EMI滤波电路：滤除外界电网中的高频脉冲对电源的干扰。其主要作用：一是提供电源内部的PWM等芯片的工作电源；二是输出+5VSb待机电压。

1.PC机电源发展概况

（1）PC/XT电源

（2）AT电源

（3）ATX电源

（4）ATX12V电源

2.PC机电源的基本工作原理

所有PC机电源均为开关型直流稳压电路。主要由EMI滤波电路、高压整流滤波电路、脉宽调制电路、高频变压器、低压整流滤波电路、辅助电源电路和控制信号产生电路等组成，其基本原理框图如图5-9所示。

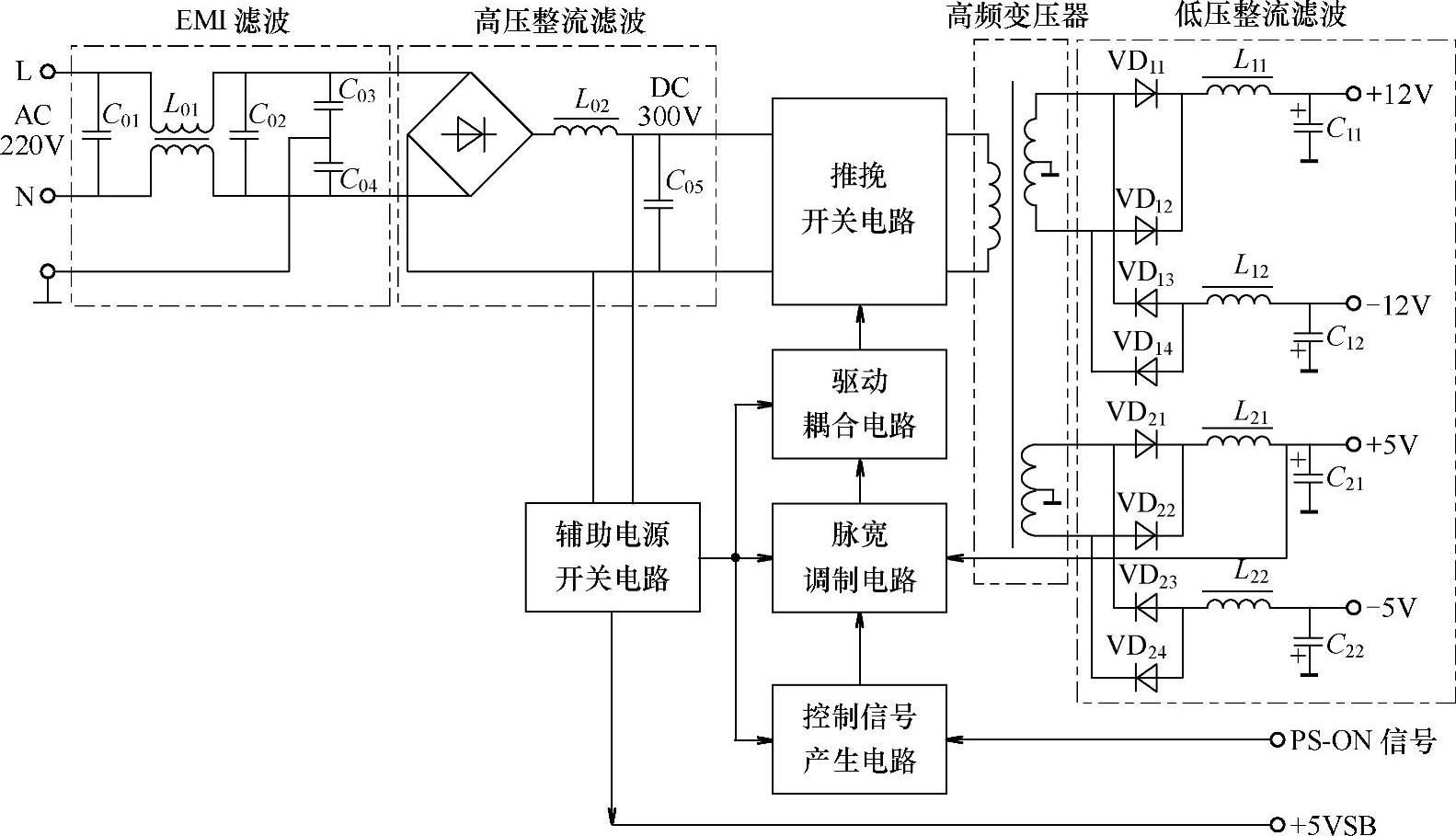

图5-9 PC机电源基本原理框图(www.chuimin.cn)

（1）EMI滤波电路：滤除外界电网中的高频脉冲对电源的干扰。

（2）高压整流滤波电路：将AC220V的交流电转换为300V左右的直流脉动电压。

（3）脉宽调制电路：将300V直流脉动电压转换为脉宽可调的高频脉冲电压。根据输出电压反馈信号控制高频脉冲的宽度（开关管通断时间，改变占空比q），从而控制输出电压的大小。

（4）高频变压器：将300V的高频高压转换为高频低压（12V和5V），同时隔离高压与低压，增加安全系数，降低对元器件耐压的要求。

（5）低压整流滤波电路：将高频低压转换为直流电压。

（6）辅助电源电路：是一个独立于主电源的小功率开关电源电路。插上电源插座，辅助电源即开始工作。其主要作用：一是提供电源内部的PWM等芯片的工作电源；二是输出+5VSb待机电压。+5VSb用于实现软件开关机器、键盘开机、网络唤醒等功能。

（7）控制信号产生电路：监视各路输出电压高低及有否过电压、过电流等故障，控制PWM电路工作，以保证输出电压稳定和主机安全。
