1.基本电路

（1）组成：基准、取样、比较放大和调整4个部分，典型电路如图5-3所示。

（2）输出电压：

（3）性能：主要与调整管（β大好、U_CES小好）、比较放大电路的增益（大好）以及基准电压的稳定（r_Z小好）有关。

（4）特点：稳压性能较好，调整管功耗很大，效率较低。

2.78/79系列输出电压固定集成稳压器

（1）分类：78系列输出正电压，79系列输出负电压。

图5-3 串联型稳压电路

按输出电压高低（以78系列为例）可分为7805、7806、7808、7809、7812、7815、7818、7824V（末2位数字为输出电压值）。

按输出电流大小可分78L（0.1A）、78M（0.5A）、78（1.5A）、78T（3A）、78H（5A）、78P（10A）系列。(www.chuimin.cn)

（2）典型应用电路：如图5-4所示。

（3）特点：稳压性能优良可靠，内部具有过电流、过热和安全工作区3种保护，使用简单方便，价格低廉，体积小，应用很广泛。

3.输出电压可调的集成稳压器LM317/337

（1）芯片特点：①输出端与Adj端之间有一个稳定的带隙基准电压U_REF=1.25V；②I_ADJ<50μA。

（2）典型应用电路；如图5-5所示。

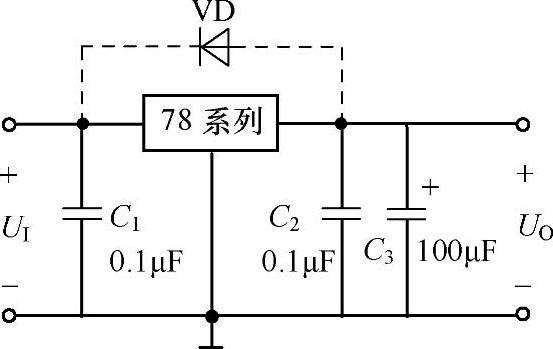

图5-4 78系列集成稳压器典型应用电路

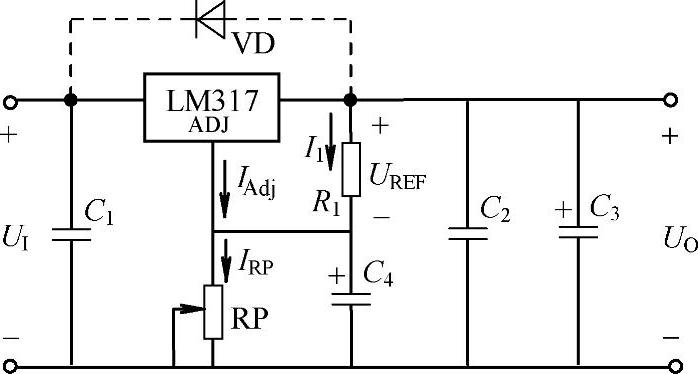

图5-5 LM317典型应用电路

（3）输出电压：
