负反馈在放大电路中的应用

2023-11-24 理论教育版权反馈

【摘要】：闭环增益：深度负反馈条件下闭环增益：深度负反馈条件：≥10图4-4 负反馈放大器方框图2.负反馈对放大电路性能的影响负反馈能从多方面改善放大电路的性能：①提高电路增益的稳定性；②减小非线性失真；③扩展通频带；④改变电路的输入输出电阻等。

1.反馈的基本概念

（1）定义：将放大电路输出量（电压或电流）中的一部分或全部通过某一电路，引回到输入端，与输入信号叠加，共同控制放大电路，称为反馈。

（2）正、负反馈：若引回的反馈信号削弱输入信号而使放大电路的放大倍数降低，称为负反馈；若引回的反馈信号增强输入信号而使放大电路的放大倍数提高，称为正反馈。

判别正、负反馈用“瞬时极性法”。即设输入端在某一瞬时输入信号极性为“+”，然后按各级放大电路输入输出相位关系（中频区），确定输出端和反馈端的瞬时极性“+”或“-”。若反馈信号极性与输入信号极性相同，则为正反馈；相反，则为负反馈。

（3）4种组合类型：电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。

（4）单级基本负反馈电路：单级电流串联负反馈、单级电压串联负反馈、单级电压并联负反馈，分别如图4-22a、b、c所示。

（5）负反馈放大电路的方框图。

负反馈放大电路可用图4-4方框图表示。其中A为负反馈放大电路开环放大倍数（基本放大电路的放大倍数，也称为开环增益）；F为反馈网络的反馈系数；A_f为负反馈放大电路的闭环放大倍数（也称为闭环增益）；（1+AF）定义为负反馈放大电路的反馈深度。

闭环增益：(www.chuimin.cn)

深度负反馈条件下闭环增益：

深度负反馈条件：（1+AF）≥10

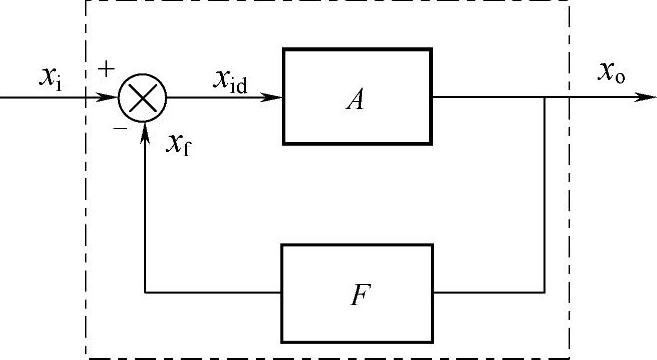

图4-4 负反馈放大器方框图

2.负反馈对放大电路性能的影响

负反馈能从多方面改善放大电路的性能：

①提高电路增益的稳定性；②减小非线性失真；③扩展通频带；④改变电路的输入输出电阻等。
