场效应晶体管属于单极型晶体管,即只有一种载流子(多数载流子)参与导电。
工作原理是利用电场效应原理,用输入电压开启、夹断或改变导电沟道宽窄,从而控制输出电流的大小。
3个电极D、G和S分别称为漏极、栅极和源极,相当于晶体管的C、B和E极。
1.分类
(1)从结构上可分为结型和绝缘栅型(MOS型)。
(2)从半导体导电沟道类型上可分为P沟道和N沟道。
(3)从有无原始导电沟道上可分为耗尽型和增强型。
2.特性曲线
场效应晶体管的特性曲线有转移特性曲线和输出特性曲线,如图3-8和图3-9所示。
(1)转移特性:
。
(2)输出特性:
。
3.主要参数
(1)夹断电压UGS(off)(结型、耗尽型MOS适用)或开启电压UGS(th)(增强型MOS适用)。
(https://www.chuimin.cn)

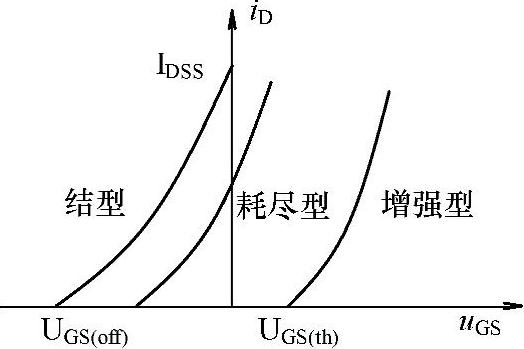

图3-8 N沟道场效应晶体管转移特性

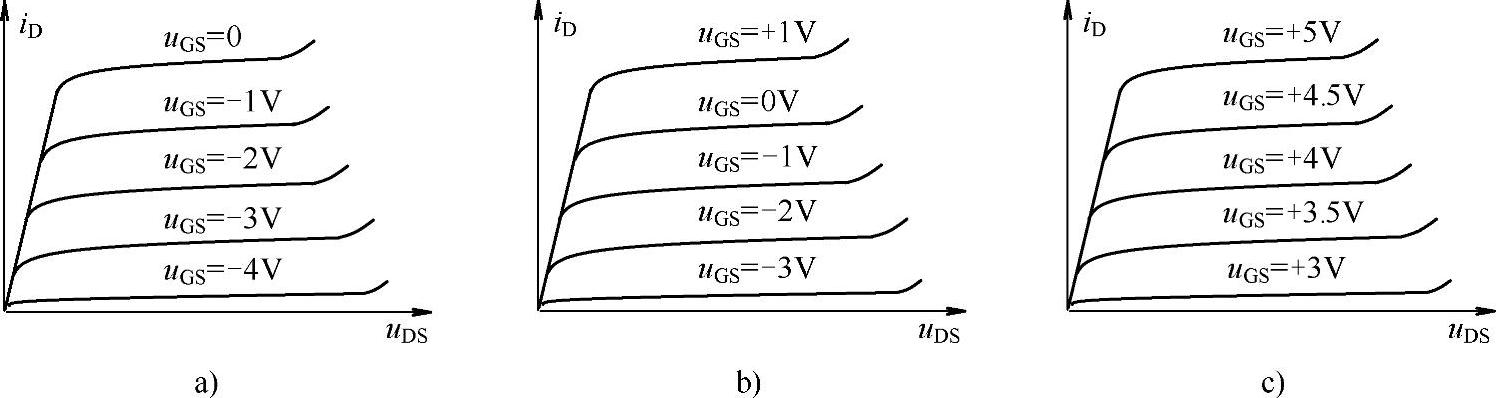

图3-9 N沟道场效应晶体管输出特性曲线
a)结型 b)耗尽型MOS c)增强型MOS
(2)饱和漏极电流IDSS。
(3)低频跨导(互导)
,相当于晶体管的β。
4.特点
①输入电阻高。结型:约107Ω;MOS管:高达1015Ω。
②电压控制元件,用栅源电压uGS控制输出电流iD。
③热稳定性比晶体管好,噪声小,抗辐射能力强,且具有零温度系数工作点。
④制造工艺简单,成本低,便于大规模集成。
⑤易击穿损坏。因此,在保存、测试和焊接时,栅极不能是悬空。
