计算机电路基础学习指导：正弦交流电路中的电阻、电感和电容计算
【摘要】：角频率ω越高，感抗越大。对于直流电流来讲，ω=0，感抗XL也等于零。因此，电感对直流相当于短路。如图2-4所示，电压滞后电流。图2-4 纯电容正弦交流电路和波形a）电路图 b）用相量形式表示的电路图 c）波形图 d）相量图
1.纯电阻正弦交流电路
（1）解析式：uR=iRR（uR、iR取关联参考方向）
（2）相量式：
（大小关系：UR=RIR；相位关系：同相。）
2.纯电感正弦交流电路
（1）解析式：
（uL、iL取关联参考方向）
（2）相量式：
（大小关系：UL=XLIL；相位关系：φu=φi+90°。）
（3）感抗：XL=ωL，是电感对交流电流阻碍作用的一个物理量，单位为Ω。
角频率ω越高，感抗越大。对于直流电流来讲，ω=0，感抗XL也等于零。因此，电感对直流相当于短路。
（4）波形图和相量图。
如图2-3所示，电压
超前电流
。

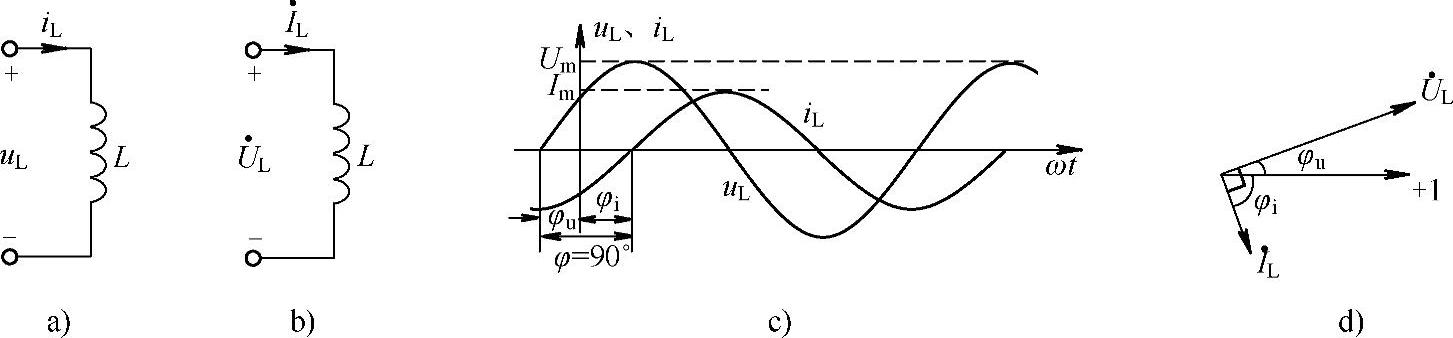

图2-3 纯电感正弦交流电路和波形(www.chuimin.cn)
a）电路图 b）用相量形式表示的电路图 c）波形图 d）相量图
3.纯电容正弦交流电路
（1）解析式：
（uC、iC取关联参考方向）
（2）相量式：
（大小关系：UC=XCIC；相位关系：φu=φi-90°。）
（3）容抗：
，是电容对交流电流阻碍作用的一个物理量，单位为Ω。
角频率ω越高，容抗越小。对于直流电流来讲，ω=0，容抗XC→∞。因此，电容对直流相当于开路。
（4）波形图和相量图。
如图2-4所示，电压
滞后电流
。

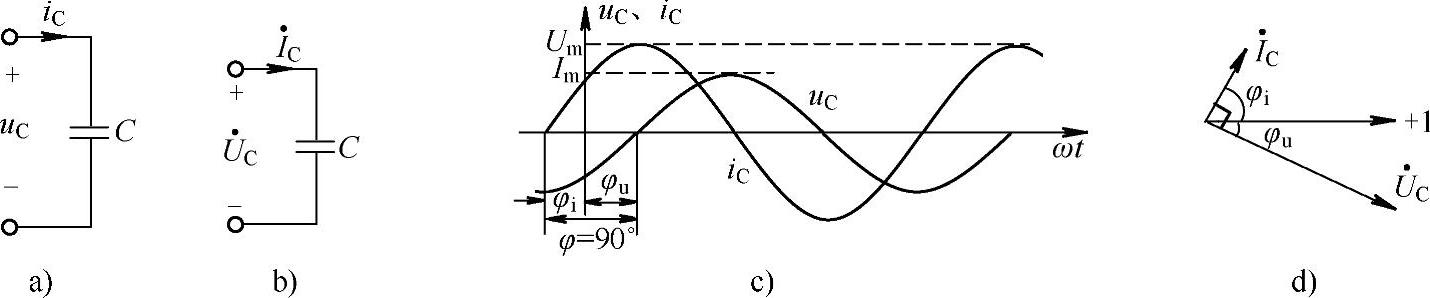

图2-4 纯电容正弦交流电路和波形
a）电路图 b）用相量形式表示的电路图 c）波形图 d）相量图
