图符提取可以分两种情况，一种是参数化图符提取，另一种则是固定图符提取。

1.参数化图符提取

参数化图符提取是指将已经存在的参数化图符从图库中提取出来，并根据实际要求设置一组参数值，经过预处理后应用于当前绘图。参数化图符提取的一般方法及步骤如下。

1）在功能区“常用”选项卡的“基本绘图”面板中单击（提取图符）按钮。

2）系统弹出图6-33所示的“提取图符”对话框。在“提取图符”对话框的左部区域提供了用于图符选择的工具按钮和控件。CAXA电子图板图库中的所有图符是按照类别来划分并存储在不同的目录中的，整体布局表现为图符的树形结构树，从而便于区分和查找。

在“提取图符”对话框的左部区域内，图符的检索操作与Windows资源管理器的相关操作类似，使用（后退）按钮、（前进）按钮、（回上层目录）按钮可以在不同的目录之间进行切换。（切换到缩略图模式）按钮用于在列表模式和缩略图模式之间切换。如果单击（搜索）按钮，则打开图6-34所示的“搜索图符”对话框，可以通过输入图符名称来检索图符。检索时不必输入图符完整的名称，而只需输入图符名称的一部分，执行搜索时系统会自动检索到符合条件的图符。CAXA电子图板的图库检索具有模糊搜索功能，在检索条件中输入检索对象的名称或型号，图符列表便列出相关的所有图符，以供用户选择。

图6-33 “提取图符”对话框

图6-34 “搜索图符”对话框

在“提取图符”对话框的右半部分提供了“图形”选项卡和“属性”选项卡。“图形”选项卡用来预览当前所选图符的图形效果，如图6-35所示。图形预览时的各视图基点用高亮度十字标出，在预览框中右击可以放大图符，同时单击鼠标左键和鼠标右键可以缩小图符。如果需要将图符恢复原来的大小显示则双击鼠标左键。“属性”选项卡用来显示当前所选图符的属性，如图6-36所示。

图6-35 预览当前所选图符的图形效果

图6-36 切换到“属性”选项卡

3）选择图符后，单击“下一步”按钮，可以进入图6-37所示的“图符预处理”对话框。在该对话框的左半部位是图符处理区，用于选取尺寸规格和设置尺寸开关。注意尺寸规格表的表头为尺寸变量名，在右侧的预览框内可直观地看到每个尺寸变量名的具体标注位置和标注形式。如果需要，用户可以在预览区右击，则预览图形以单击点为中心进行放大显示。要想使图形恢复到最初的显示大小，则在预览区双击鼠标左键。

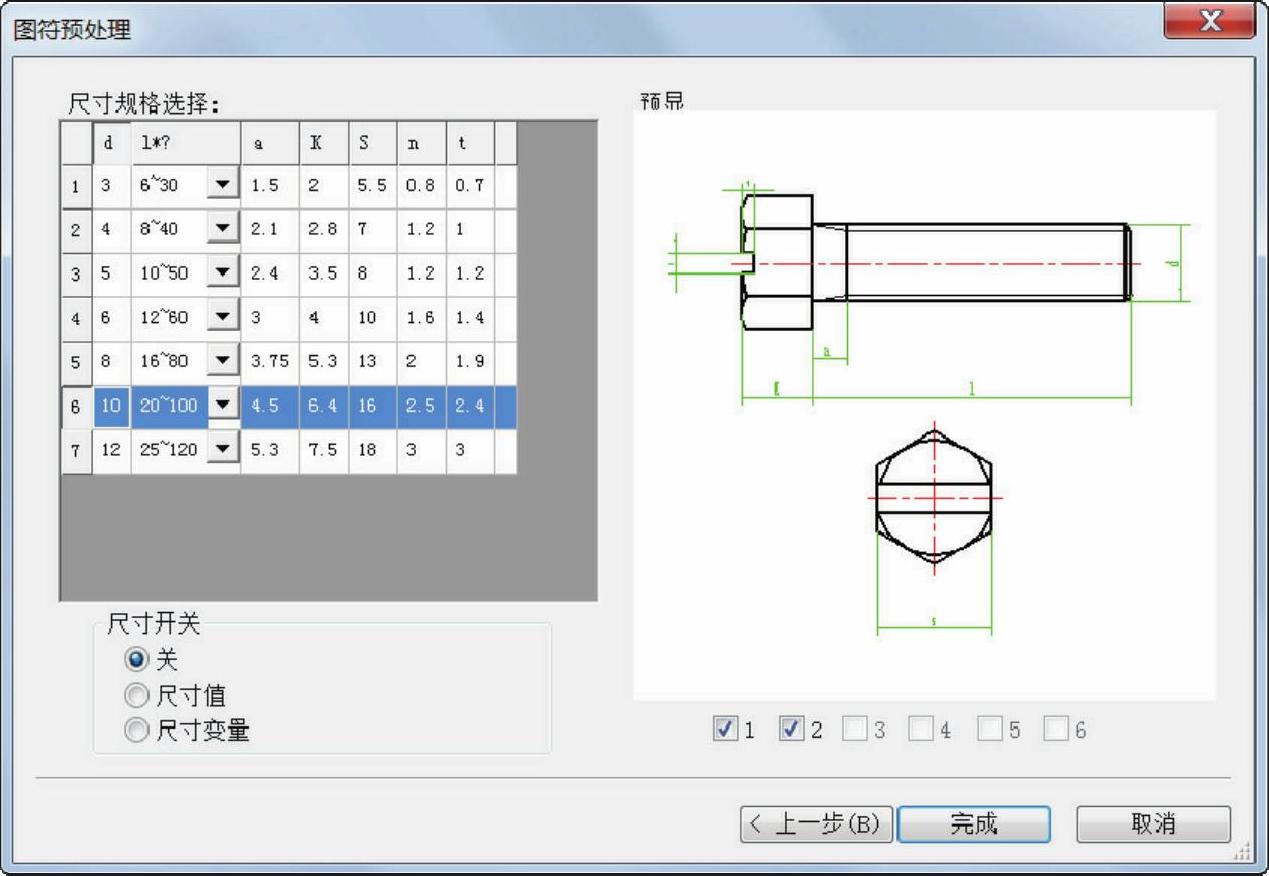

图6-37 “图符预处理”对话框

读者需要注意以下两点。

●如果尺寸变量名后带有“*”符号，那么表明该尺寸变量为系列变量，其所对应的列单元格中只给出一个范围，如给出的范围为“20～100”。用户可以单击该单元格右端的下三角按钮，然后从出现的图6-38所示的下拉列表中选择所需的数值，选择数值后则在该单元格中显示选定的值，如图6-39所示。用户也可以在该单元格中输入新的所需的值。

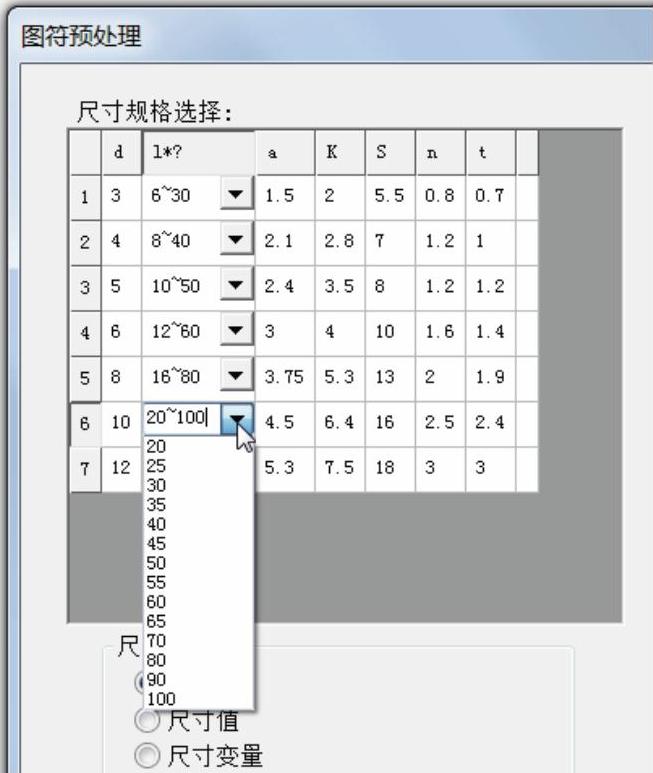

图6-38 打开范围列表

图6-39 选定变量值

●如果变量名后带有“？”符号，那么表明该变量可以设定为动态变量，所谓的动态变量是指尺寸值不限定。当某一个变量设定为动态变量时，则它不再受给定数据的约束，在提取时用户可通过键盘输入新值或拖动鼠标改变变量大小。要想将某个变量设置为动态变量，只需右击其所在的单元格即可。成为动态变量时数值后标有“？”符号。

4）在“图符预处理”对话框中还具有其他若干个实用的单选项和复选框。

●尺寸开关”选项组：用于控制图符提取后的尺寸标注情况。一共提供了3个单选项，包括“关”单选项、“尺寸值”单选项和“尺寸变量”单选项。“关”单选项用于设置图符提取后不标注任何尺寸；“尺寸值”单选项用于设置图符提取后标注实际尺寸；“尺寸变量”单选项用于设置只标注尺寸变量名，而不标注实际尺寸。

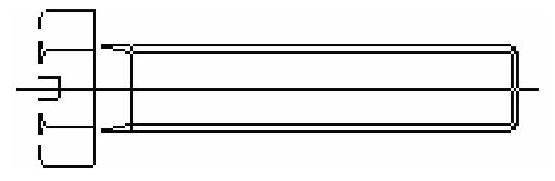

●视图控制开关：在对话框的图符预览框的下方排列有6个视图控制开关。选中某个开关复选框则表示打开其相应的一个视图。被关闭的视图是不会被提取出来的。例如，假设取消勾选第二个视图的复选框，而只勾选第一个视图的复选框，预显结果如图6-40所示。

图6-40 使用视图控制开关(www.chuimin.cn)

5）如果对所选的图符不满意，那么用户可以单击“上一步”按钮，返回到“提取图符”对话框，重新设置提取其他图符。如果对所选的图符满意，那么单击“图符预处理”对话框中的“完成”按钮。

6）此时，位于绘图区的十字光标处已经带着如图6-41所示的示例图符。在图6-42所示的立即菜单中设置是否打散块，以及设置不打散块时是否允许图符提取后消隐。

图6-41 图符依附在十字光标处

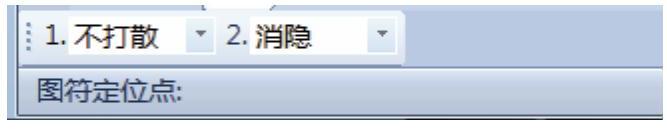

图6-42 出现的立即菜单中的设置

7）在系统提示下指定图符定位点，接着指定图符旋转角度，如输入图符旋转角度为30°，完成一个视图的提取插入。效果如图6-43所示。

图6-43 完成一个视图的提取插入

如果设置了动态确定的尺寸且该尺寸包含在当前视图中，那么在确定了视图的旋转角度后，系统会在状态栏中出现“请拖动确定X的值：”的提示信息（注意这里的X表示尺寸名），在该提示下指定该尺寸的数值。图符中可以包含多个动态尺寸，因此需要分别确定这些动态尺寸的值。

8）如果图符具有多个视图，则绘图区内的十字光标会自动带上另一个视图，继续在系统提示下进行指定图符定位点和旋转角度的操作。当一个图符的所有打开的视图提取完成之后，系统默认开始重复提取。

9）右击可结束图符提取操作。

2.固定图符提取

除了参数化图符之外，还有一部分是固定图符，如电气元件类和液压符号类的图符就多属于固定图符。固定图符的提取比参数化图符的提取要简便得多。固定图符提取的一般操作方法及步骤如下。

1）在功能区“常用”选项卡的“基本绘图”面板中单击（提取图符）按钮。

2）在打开的“提取图符”对话框中，通过指定图符类别，在图符列表中选择所需的固定图符，如选择“双向稳压管”图符，如图6-44所示。

图6-44 选择“双向稳压管”固定图符

3）在“提取图符”对话框中单击“完成”按钮。系统出现图6-45所示的立即菜单。

4）在“1.”下拉列表框中单击可以在“打散”选项和“不打散”选项之间切换，以设置生成的图符是否被打散。当在“1.”下拉列表框中设置为“不打散”选项时，在“2.”下拉列表框中设置生成的图符是否消隐。

5）根据实际设计要求，用户可以设置缩放倍数。

6）在系统提示下指定图符定位点，以及指定图符旋转角度。例如，指定“双向稳压管”固定图符的定位点为（20，0），旋转角度为“0”，右击结束操作。提取“双向稳压管”固定图符的效果如图6-46所示。

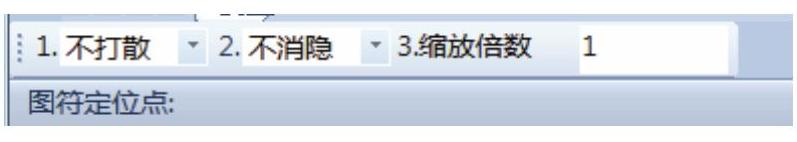

图6-45 出现的立即菜单

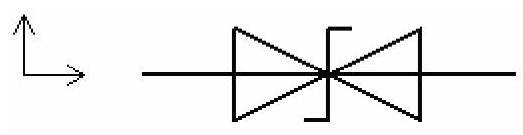

图6-46 “双向稳压管”固定图符提取效果

上面介绍了如何使用图库的“提取”命令来提取参数化图符和固定图符，下面再介绍一种简便的图符提取方法，这就是使用图库选项板来进行图符提取。打开图库选项板，如图6-47所示，在其中指定图符类别后选择要提取的图符，接着按住鼠标左键将图符拖放到右边的绘图区中，利用弹出来的对话框设置相关参数，以及在立即菜单中设置是否打散和消隐图符等，然后指定图符定位点和图符旋转角度即可。

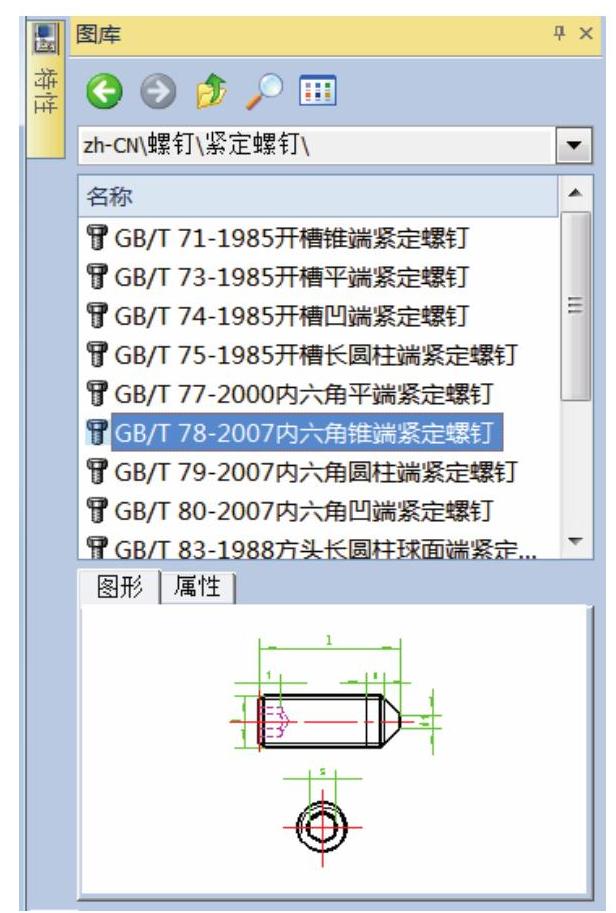

图6-47 使用图库选项板来提取图符
