在功能区“常用”选项卡的“基本绘图”面板中单击（插入）按钮，系统弹出图6-17所示的“块插入”对话框。在“名称”下拉列表框中选择要插入的块，则在“块插入”对话框左侧框中显示该块的预览效果。在“设置”选项组中设置插入块的缩放比例和在当前图形中的旋转角度。如果要打散插入块，则勾选“打散”复选框。单击“块插入”对话框中的“确定”按钮，并指定插入点，从而完成块插入操作。

如果所选的要插入的块本身包含了属性定义，那么在插入块时系统弹出图6-18所示的“属性编辑”对话框。双击相应的属性值单元格便可编辑其属性。当然，完成插入块操作后，双击块也会弹出“属性编辑”对话框，以便对选定块进行属性编辑。

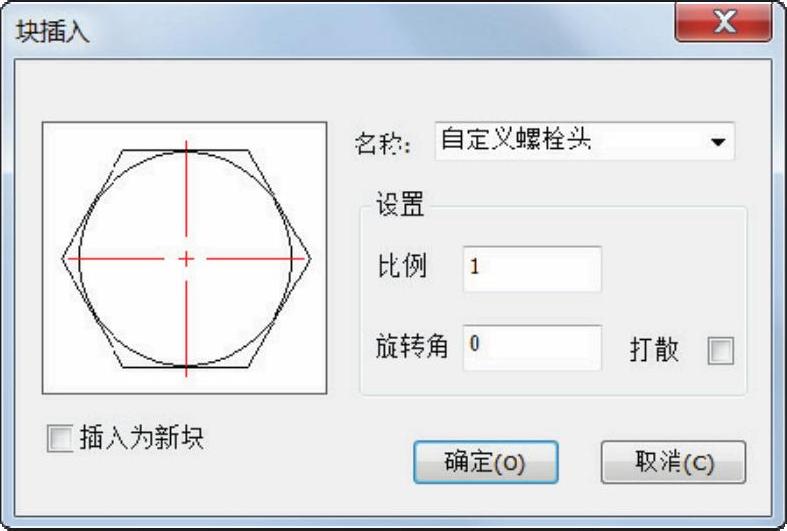

图6-17 “块插入”对话框

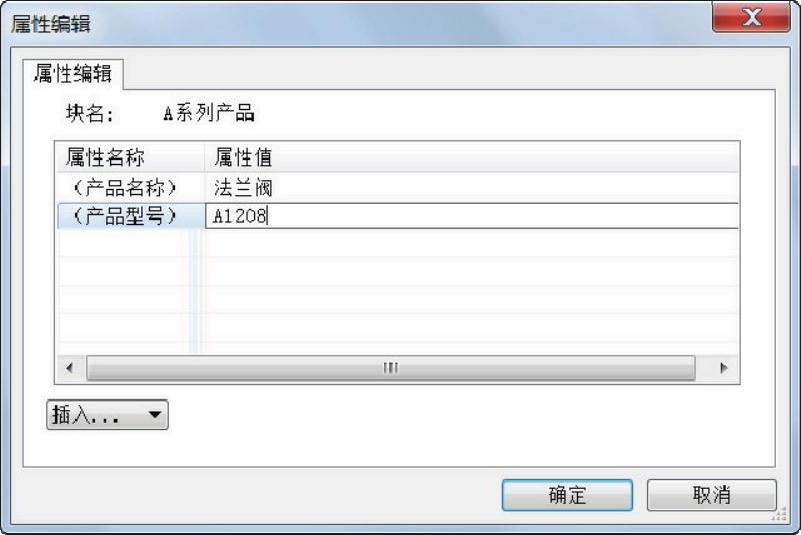

图6-18 “属性编辑”对话框

【课堂范例】：创建带有属性的块及插入块操作

在该范例中，涉及属性定义、创建块和在图形中插入块这3方面的操作。

（1）属性定义

1）打开位于随书光盘“CH6”文件夹中的“创建带有属性的块及插入块操作.exb”文件，该文件中除了存在着图形之外，还存在着图6-19所示的直线图形和文本。对于不变的文字是采用（文字）工具按钮创建的。

2）在功能区“常用”选项卡的“基本绘图”面板中单击（属性定义）按钮，系统弹出“属性定义”对话框。

3）在“属性”选项组中分别输入“名称”“描述”和“缺省值”数据，接着在“定位方式”选项组中选择“指定两点”单选项，在“文本设置”选项组中将“对齐方式”设置为“中间对齐”，“文本风格”为“机械”，“字高”为“3.5”，“旋转角”为“0”，勾选“文字压缩”复选框，如图6-20所示。

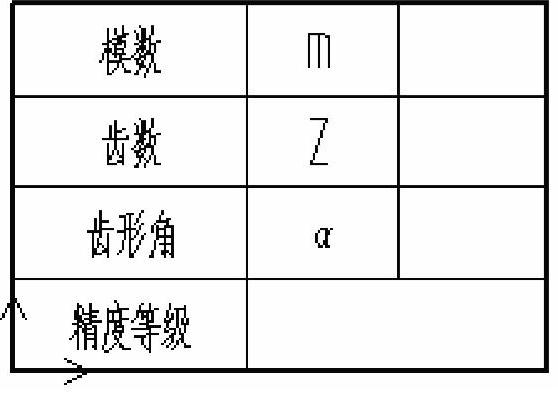

图6-19 已有图形及文本

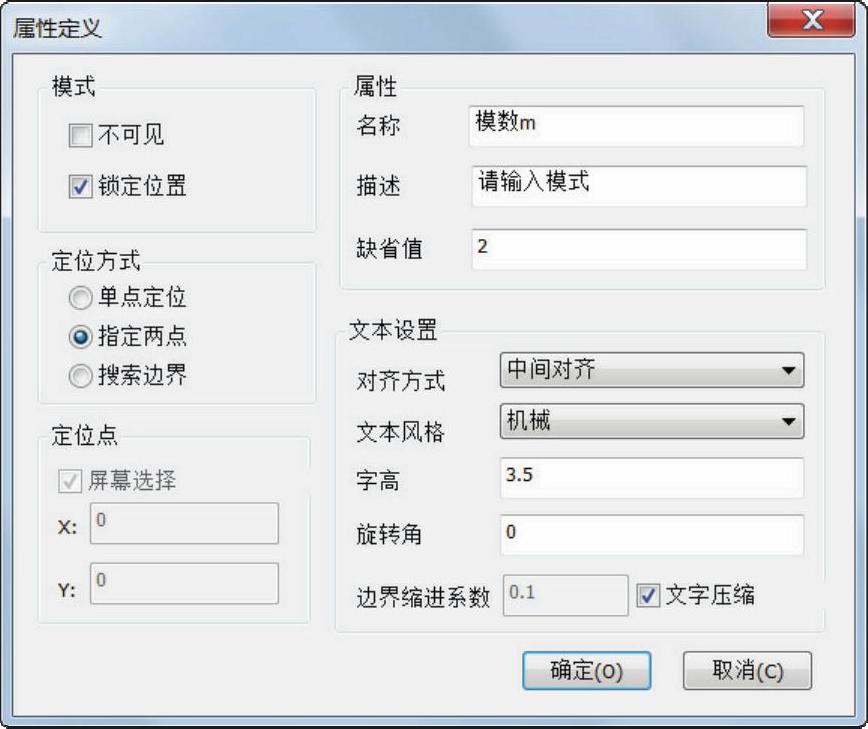

图6-20 “属性定义”对话框

4）在“属性定义”对话框中单击“确定”按钮。

5）分别选择图6-21所示的两个点（即点1和点2），从而完成此次属性定义。

6）使用同样的方法，创建其他三个属性定义，结果如图6-22所示。

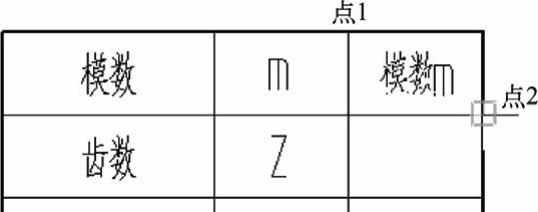

图6-21 指定两个角点

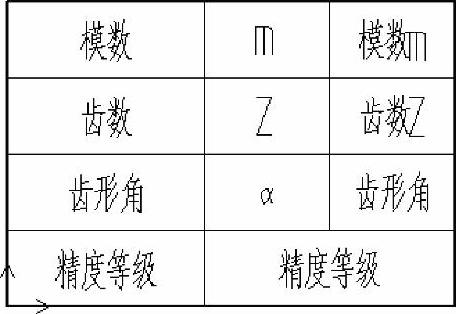

图6-22 完成所有的属性定义

（2）创建块

1）在功能区“常用”选项卡的“基本绘图”面板中单击（创建）按钮。

2）框选所有的图形对象，如图6-23所示，右击（单击鼠标右键）确认。

3）选择图6-24所示的右上顶点作为基准点。(www.chuimin.cn)

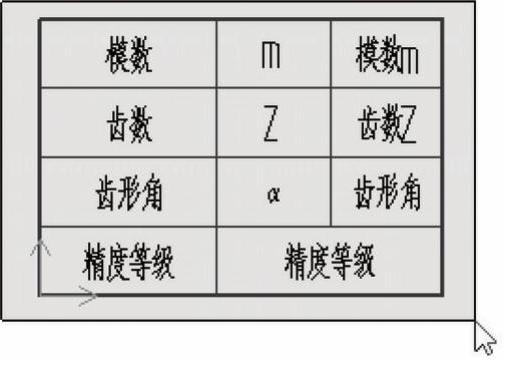

图6-23 框选所有的图形对象

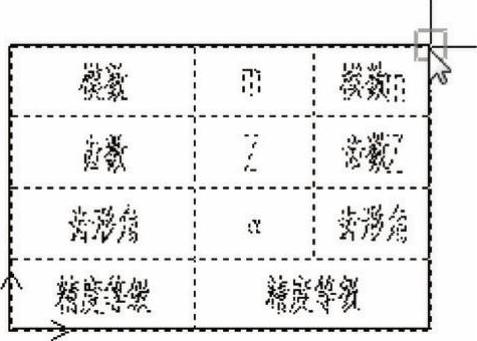

图6-24 指定基准点

4）在系统弹出来的“块定义”对话框中输入“名称”为“齿轮参数简易表”，如图6-25所示，然后单击“确定”按钮。

5）系统弹出图6-26所示的“属性编辑”对话框，直接单击“确定”按钮。

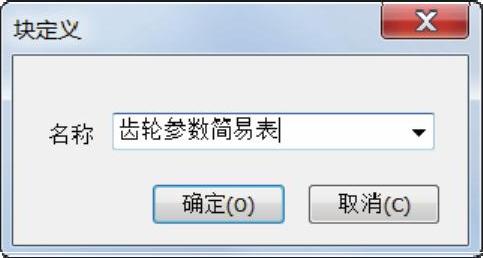

图6-25 “块定义”对话框

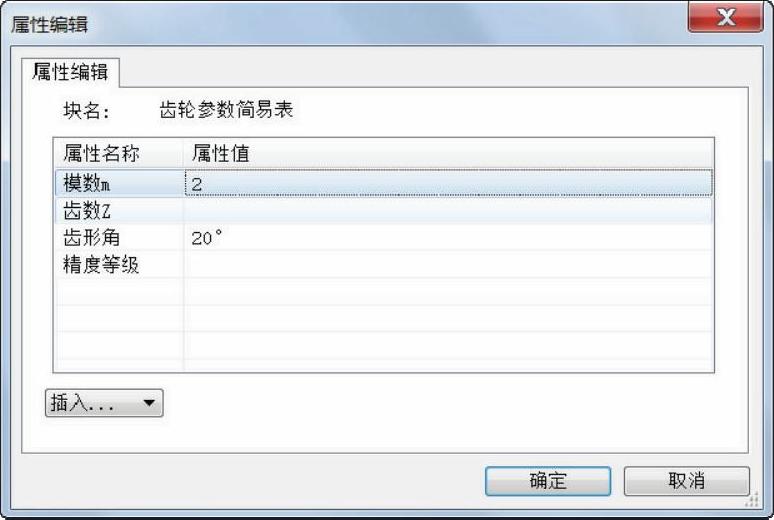

图6-26 “属性编辑”对话框

（3）在图形中插入块

1）在功能区“常用”选项卡的“基本绘图”面板中单击（插入）按钮。

2）系统弹出图6-27所示的“块插入”对话框，从“名称”下拉列表框中选择之前创建的“齿轮参数简易表”块，“比例”设置为“1”，“旋转角”为“0”，取消勾选“打散”复选框。

3）在“块插入”对话框中单击“确定”按钮。

4）系统提示“插入点”，按空格键以弹出工具点菜单并从中选择“交点”，接着选择图6-28所示的交点作为插入点。

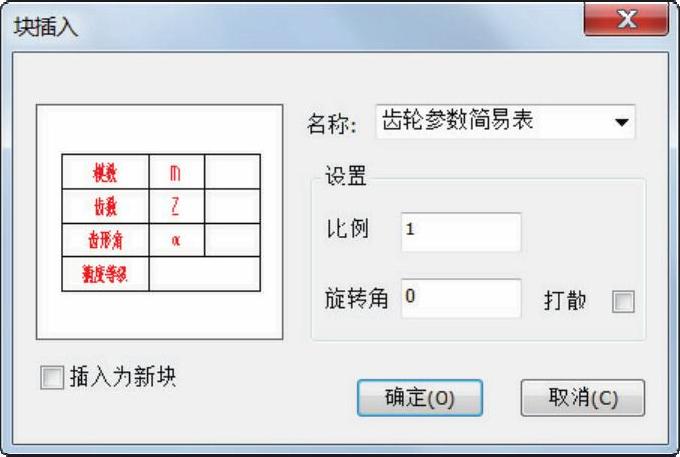

图6-27 “块插入”对话框

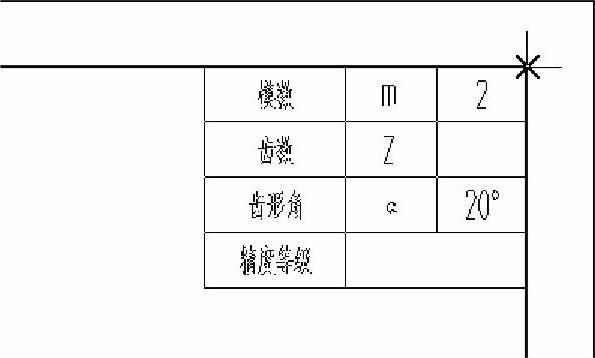

图6-28 指定插入点

5）系统弹出“属性编辑”对话框。双击属性值下的相应单元格，编辑其属性值，如图6-29所示。

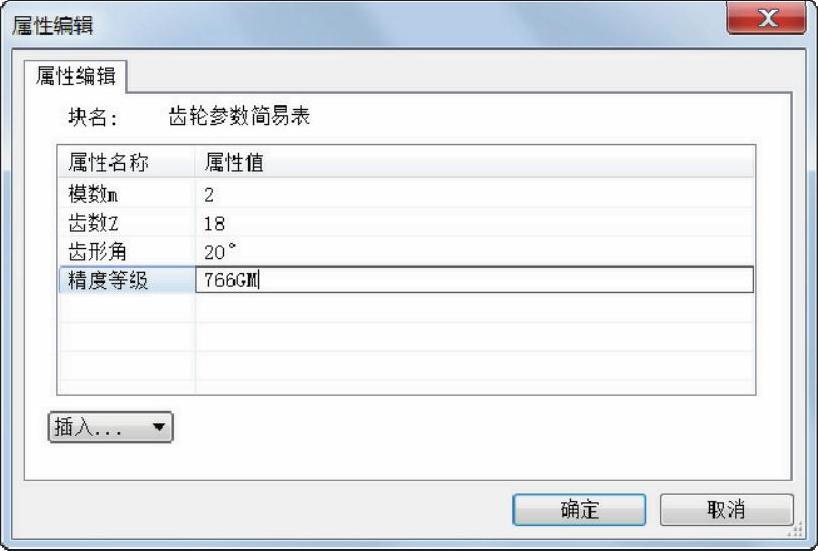

图6-29 “属性编辑”对话框

6）在“属性编辑”对话框中单击“确定”按钮，完成的结果如图6-30所示。

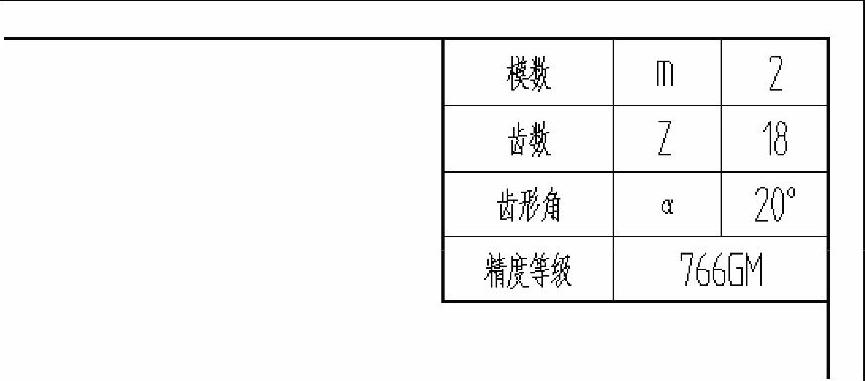

图6-30 完成块插入
