CAXA电子图板2015属性设置技巧

2023-11-23 理论教育 版权反馈
【摘要】：可以根据设计需求更改图层的属性。已冻结图层上的对象为不可见，这些对象不会遮盖其他对象。在“层设置”对话框中单击指定层的“冻结”单元格中的图标，可以进行该图层冻结或解冻的切换。

可以根据设计需求更改图层的属性。下面具体介绍如何更改图层的属性。

1.设置图层为打开状态或关闭状态

当图层处于打开状态时，该层中的实体（图形对象）在屏幕绘图区中可见；当图层处于关闭状态时，该层上的实体（图形对象）在屏幕绘图区不可见。

在绘制复杂图形时使用图层的打开或关闭功能是非常有用的。例如，可以将当前无关的一些细节隐藏以保证图面整洁，同时便于用户集中精力完成当前图形的设计，而且还能使绘制和编辑图形的速度加快，等到绘制和编辑图形完成后，再将关闭的这些无关图层打开，从而显示全部内容。另外，可以将作图的一些辅助线放入隐藏层中，等到作图完成后，将隐藏层关闭，这样便可以不用逐一地去删除辅助线。设置图层为关闭或打开状态的操作是很灵活的，在不同的应用场合有不同的使用技巧，这需要用户在实践中不断摸索和总结。

在菜单栏的“格式”菜单中选择“图层”命令，或者在功能区“常用”选项卡的“属性”面板中单击978-7-111-52505-9-Chapter06-1.jpg（图层）按钮，打开“层设置”对话框。在“层设置”对话框中，将光标移至欲改变图层的图层状态（打开/关闭）单元格位置处，单击其中的灯泡图标即可在该图层的打开或关闭状态之间切换，如图6-1所示。注意此单元格灯泡图标的显示，亮灯泡图标表示打开状态，暗灯泡图标表示关闭状态。

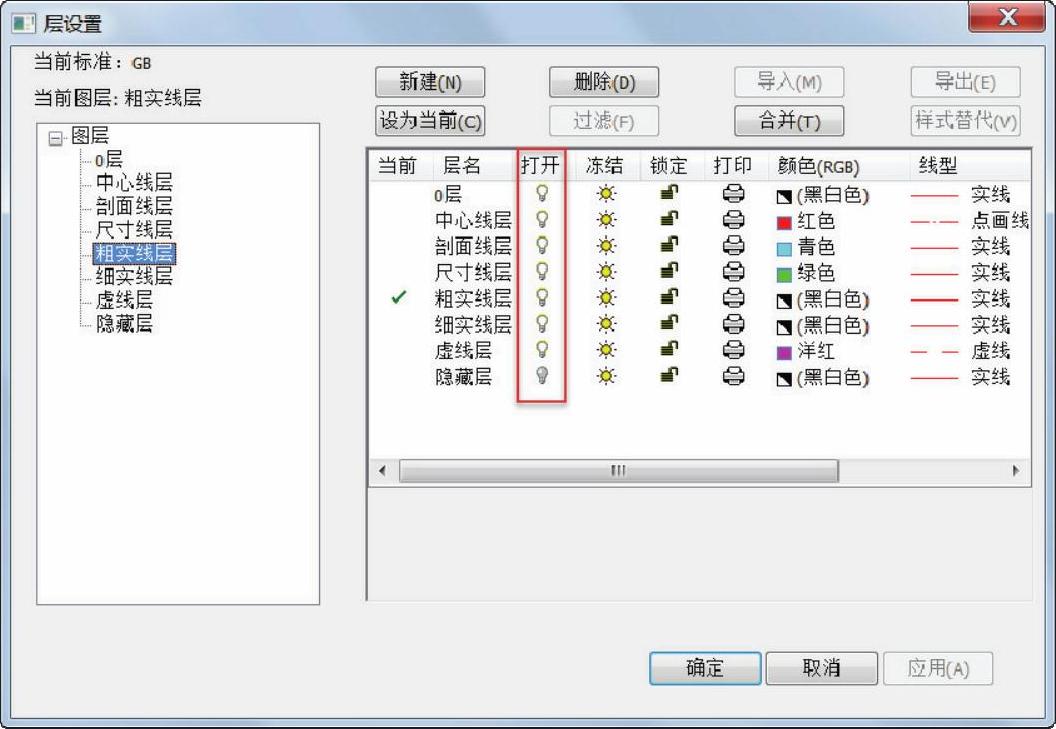

图6-1 设置图层的层状态

2.设置图层颜色

在每一个图层中都可以根据设计情况设置一种颜色。用户可以按照以下方法来改变某图层的颜色，以改变“尺寸线层”的随层颜色为例。

1）在菜单栏的“格式”菜单中选择“图层”命令，或者在功能区“常用”选项卡的“属性”面板中单击978-7-111-52505-9-Chapter06-3.jpg（图层）按钮，打开“层设置”对话框。

2）在“层设置”对话框中单击“尺寸线层”对应的颜色按钮（或称颜色单元格）。

3）系统弹出“颜色选取”对话框，从中选择红色，如图6-2所示，然后单击“颜色选取”对话框中的“确定”按钮。

4）在“层设置”对话框中单击“确定”按钮。

3.设置图层线型

用户可以为某指定图层设置所需的线型。设置图层线型的具体方法如下。

1）在菜单栏的“格式”菜单中选择“图层”命令，或者在功能区“常用”选项卡的“属性”面板中单击978-7-111-52505-9-Chapter06-4.jpg（图层）按钮，打开“层设置”对话框。

2）在“层设置”对话框中选择欲编辑的图层名，并单击所选图层相应的线型图标（也称线型单元格）。

3）弹出图6-3所示的“线型”对话框。利用该对话框指定线型，然后单击该对话框中的“确定”按钮。


图6-2 “颜色选取”对话框


图6-3 “线型”对话框

4）在“层设置”对话框中单击“确定”按钮，从而完成图层线型设置。(www.chuimin.cn)

4.设置图层锁定状态

可以根据设计要求将所选图层设定为锁定状态。

1）在菜单栏的“格式”菜单中选择“图层”命令，或者在功能区“常用”选项卡的“属性”面板中单击978-7-111-52505-9-Chapter06-7.jpg（图层）按钮，打开“层设置”对话框。

2）在“层设置”对话框中选择欲编辑的图层，接着单击该层的“锁定”单元格，即单击欲改变图层的“锁定”列下的锁定图标，如图6-4所示，从而切换图层锁定状态。如果图层锁定状态切换为“978-7-111-52505-9-Chapter06-8.jpg”，则表示该层未被锁定；如果图层锁定状态切换为“978-7-111-52505-9-Chapter06-9.jpg”，则表示该图层被锁定。

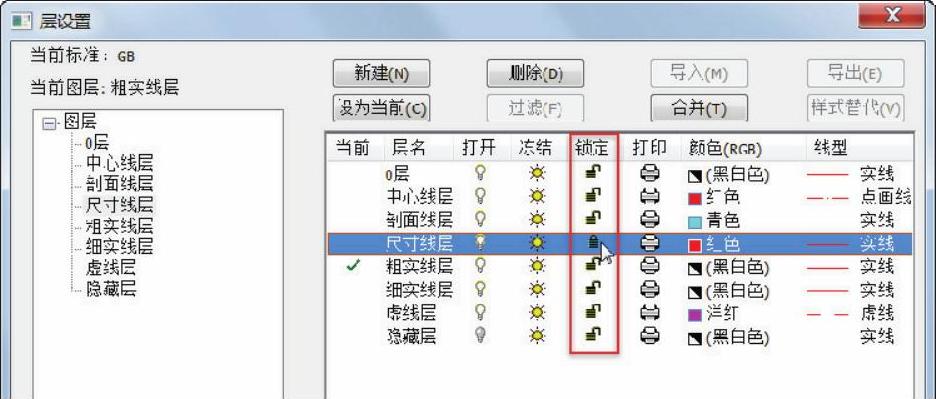

图6-4 设置图层锁定状态

3）在“层设置”对话框中单击“确定”按钮。

指定图层被锁定后，用户可以在该层上添加图素，并可以对选定图素进行复制、粘贴、阵列、属性查询等操作，但不能进行平移、删除、拉伸、比例缩放、属性修改和块生成等修改性操作。但是，标题栏、明细表和图框等图幅元素不受上述限制。这些需要读者特别注意。

5.设置图层打印状态

用户可以根据设计要求决定所选图层的打印状态，以决定是否打印所选图层的内容。设置图层打印状态的典型方法和步骤如下。

1）在菜单栏的“格式”菜单中选择“图层”命令，或者在功能区“常用”选项卡的“属性”面板中单击978-7-111-52505-9-Chapter06-11.jpg（图层）按钮，打开“层设置”对话框。

2）在“层设置”对话框中单击欲改变图层的“打印”单元格中的图标，将该图层打印状态图标在“978-7-111-52505-9-Chapter06-12.jpg”和“978-7-111-52505-9-Chapter06-13.jpg”之间切换，如图6-5所示。当图层打印状态图标为“978-7-111-52505-9-Chapter06-14.jpg”时，表示此层的内容可以被打印输出；当图层打印状态图标为“978-7-111-52505-9-Chapter06-15.jpg”时，表示此层的内容不会被输出打印。


图6-5 设置图层打印状态

3）在“层设置”对话框中单击“确定”按钮。

6.冻结或解冻图层

首先要注意当前层不能被冻结。已冻结图层上的对象为不可见，这些对象不会遮盖其他对象。在一些大型的图形设计中，有时候需要冻结不需要的图层来加快显示和重生成的操作速度。

在“层设置”对话框中单击指定层的“冻结”单元格中的图标，可以进行该图层冻结或解冻的切换。978-7-111-52505-9-Chapter06-17.jpg图标表示图层处于冻结状态，978-7-111-52505-9-Chapter06-18.jpg图标表示图层处于解冻状态。

7.设置图层线宽

系统为已有的图层设置了相应的线宽，所有线宽都可以进行重新设置。在打开“层属性”对话框的情况下，在要改变线宽的图层的“线宽”单元格中单击，系统弹出“线宽设置”对话框，根据设计需要选择新线宽，如图6-6所示，单击“确定”按钮返回“层设置”对话框。


图6-6 设置所选图层的线宽
