为了让读者更好地理解和掌握工程标注的整体思路和综合应用能力，下面介绍一个典型的工程标注综合实例。该综合实例所使用的原始素材文件为“BC工程标注综合实例.exb”，位于随书光盘的“CH5”文件夹中。

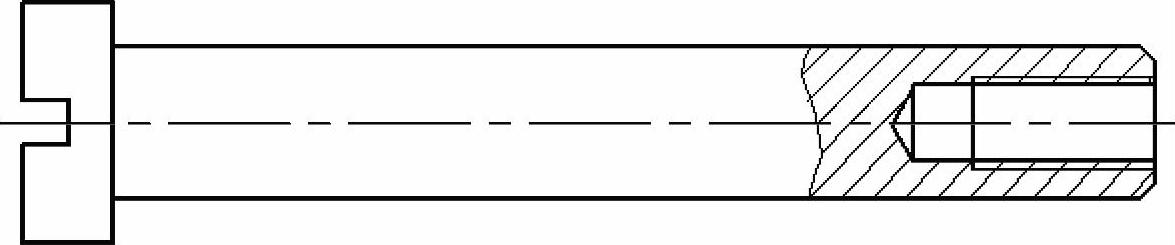

1)打开“BC工程标注综合实例.exb”文件，该文件存在的原始图形如图5-171所示。该原始图形是某推杆零件的一个视图。

图5-171 原始图形

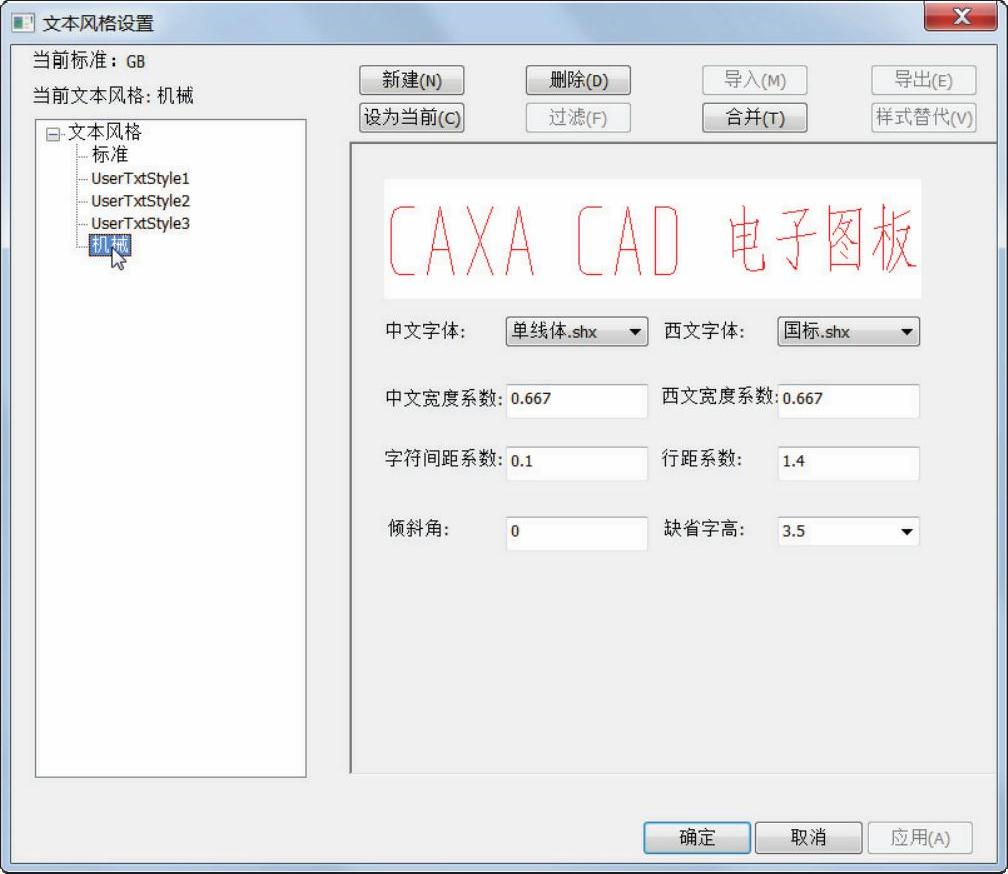

2）设置当前文本风格。在功能区“标注”选项卡的“标注样式”面板中单击（文本样式）按钮，弹出“文本风格设置”对话框。在“文本风格”下拉列表中选择“机械”选项，如图5-172所示，接着单击“设为当前”按钮，然后单击“确定”按钮。也可以直接在“标注样式”面板的“文本样式”下拉列表框中选择“机械”文本风格以快速将其设置为当前文本风格。

图5-172 “文本风格设置”对话框

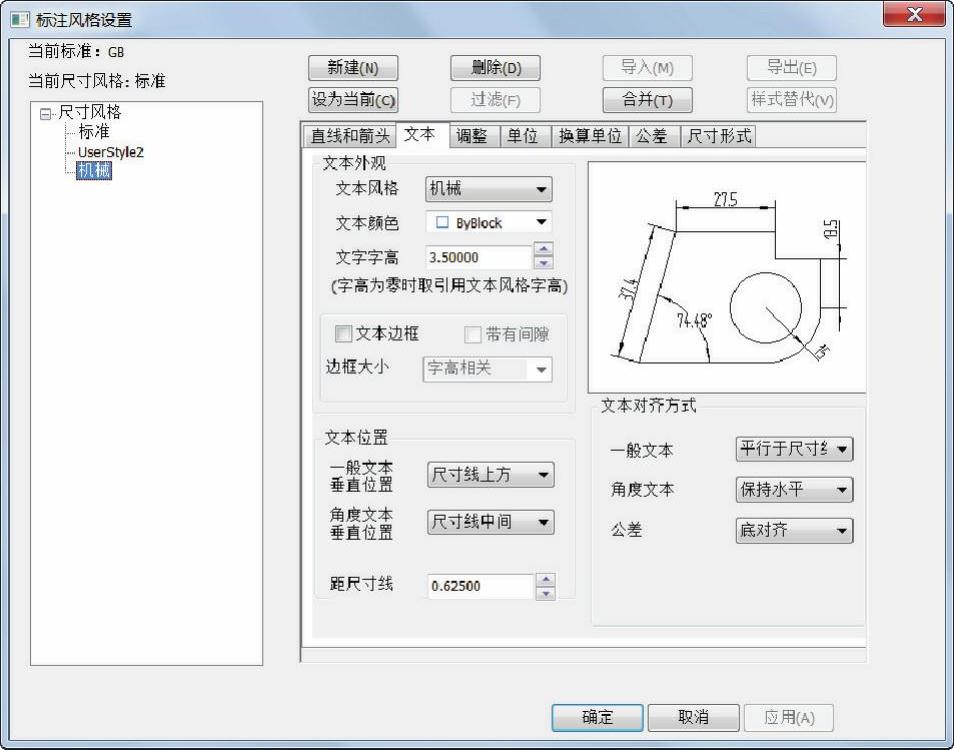

3）设置当前标注风格。在功能区“标注”选项卡的“标注样式”面板中单击（尺寸样式）按钮，弹出“标注风格设置”对话框。在该对话框的“尺寸风格”名称列表中选择“机械”（如果没有“机械”尺寸风格，则可自行参照相关标准来建立），并分别在“直线和箭头”选项卡、“文本”选项卡、“调整”选项卡、“单位”选项卡、“换算单位”选项卡、“公差”选项卡和“尺寸形式”选项卡中进行相应的设置。例如，在“文本”选项卡中，指定“一般文本垂直位置”为“尺寸线上方”，“角度文本垂直位置”为“尺寸线中间”，“一般文本”的对齐方式为“平行于尺寸线”，“角度文本”的对齐方式为“保持水平”等，如图7-173所示。

在“标注风格设置”对话框中单击“新建”按钮，接着在弹出的一个对话框中单击“是”按钮以确认新建（新建风格后将自动保存），弹出“新建风格”对话框，从“基准风格”下拉列表框中选择“机械”，从“用于”下拉列表框中选择“半径标注”，如图5-174所示，然后单击“下一步”按钮。

图5-173 “标注风格设置”对话框

图5-174 “新建风格”对话框

在“标注风格设置”对话框的“文本”选项卡中，从“文本对齐方式”选项组的“一般文本”下拉列表框中选择“ISO标准”，以设置半径标注的一般文本对齐方式为“ISO标准”，单击“应用”按钮。

使用同样的方法，创建一个基于“机械”基准风格且用于直径标注的子尺寸风格，将其一般文本对齐方式设为“ISO标准”。

在“标注风格设置”对话框的“尺寸风格”下拉列表中选择“机械”尺寸风格，接着单击“设为当前”按钮，从而将“机械”标注风格设置为当前标注风格。完成当前标注风格设置后，在“标注风格设置”对话框中单击“确定”按钮。

4）设置尺寸线层为当前图层。在功能区中切换至“常用”选项卡，从“属性”面板的“图层”下拉列表框中选择“尺寸线层”，将尺寸线层设置为当前图层。可以将当前颜色设置为红色。

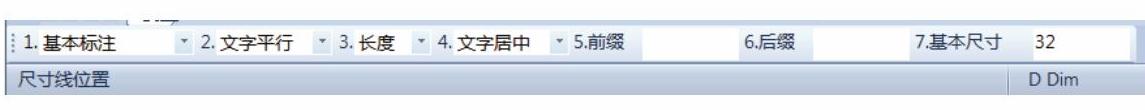

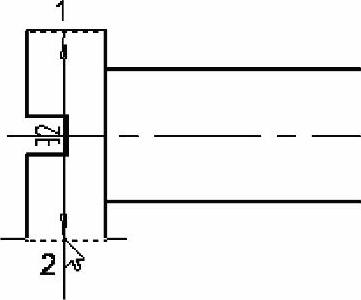

5）标注相关的线性尺寸。在功能区“常用”选项卡的“标注”面板中单击（尺寸标注）按钮，接着在打开的立即菜单第1项下拉列表框中选择“基本标注”选项，使用鼠标拾取平行的轮廓线段1和轮廓线段2，如图5-175所示。此时，在立即菜单中的初步默认设置如图5-176所示。

图5-175 拾取平行线1和平行线2

图5-176 立即菜单

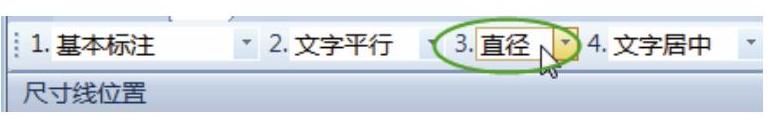

在立即菜单的“3.”选项框中单击，将选项切换为“直径”，如图5-177所示。然后使用光标在合适的位置处单击以指定尺寸线位置，完成的第一个尺寸标注如图5-178所示。

图5-177 设置标注直径尺寸

图5-178 完成一处尺寸

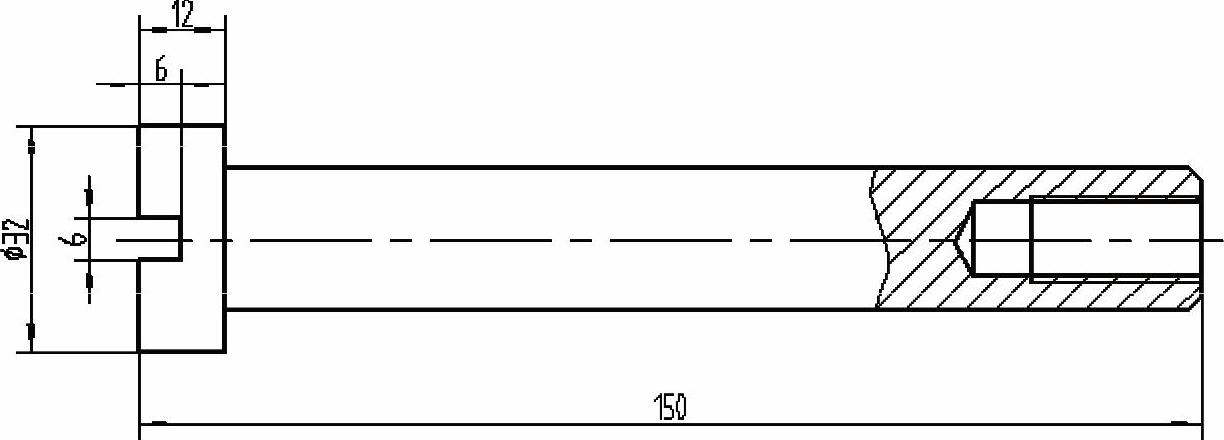

分别采用“基本标注”方式创建图5-179所示的多个线性尺寸。

图5-179 完成多个线性尺寸的标注

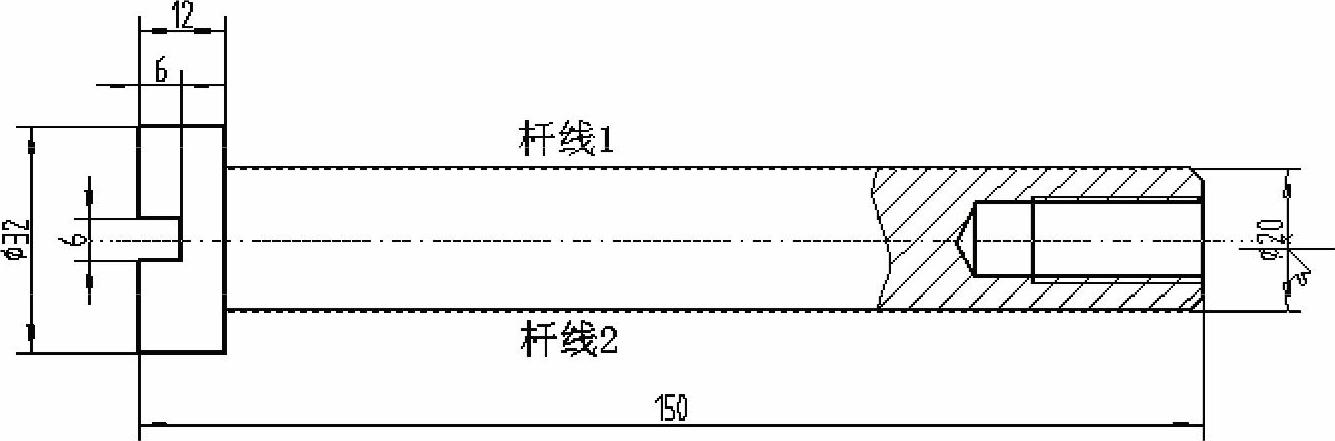

拾取要标注的两个元素，如图5-180所示的杆线1和杆线2，接着在欲放置尺寸线的位置处右击（单击鼠标右键），弹出“尺寸标注属性设置”对话框。

图5-180 拾取要标注的两个元素

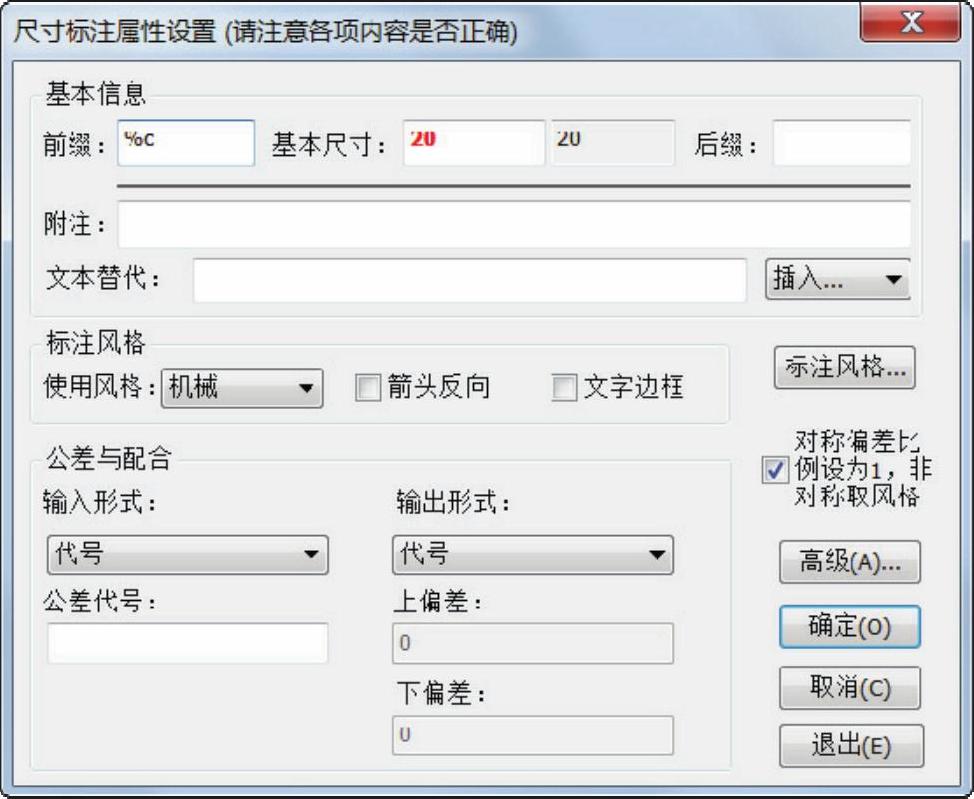

在“基本信息”选项组的“前缀”文本框中确保文本为“%c”，如图5-181所示。

图5-181 “尺寸标注属性设置”对话框

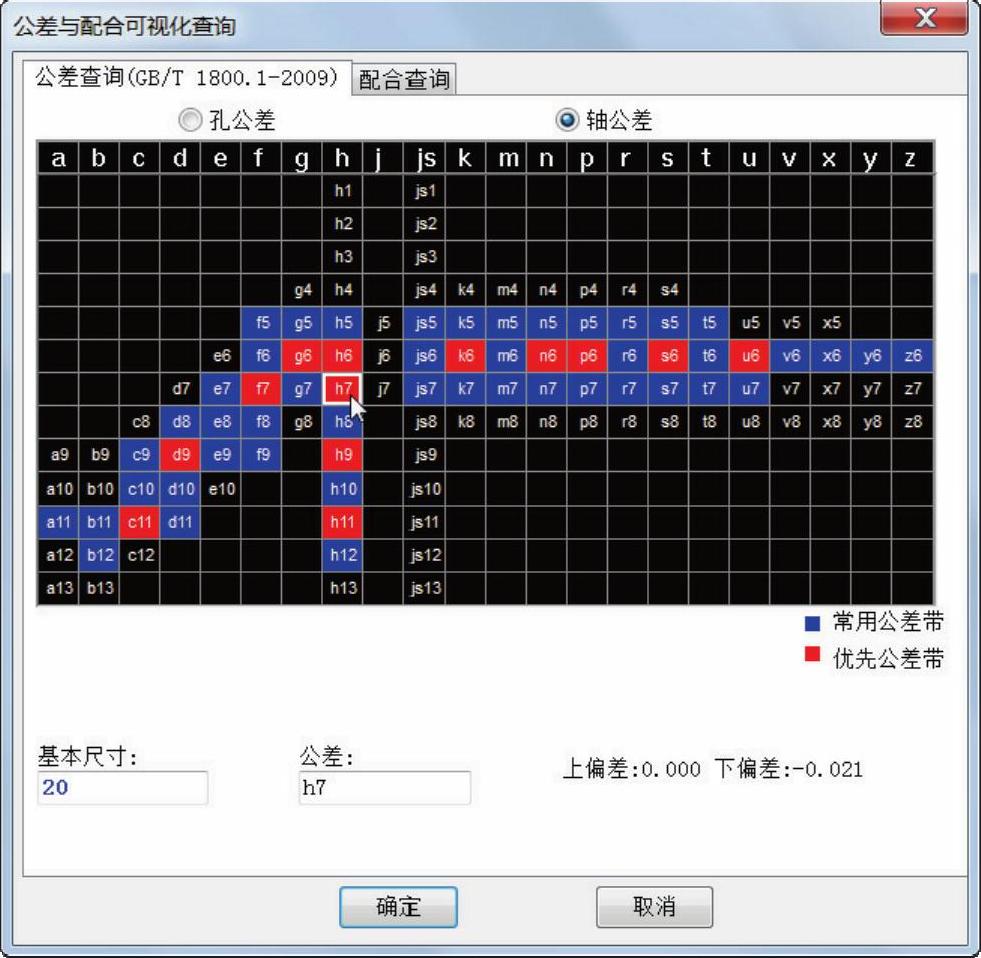

在“公差与配合”选项组中，从“输入形式”下拉列表框中选择“代号”，从“输出形式”下拉列表框中选择“偏差”，单击“高级”按钮，弹出“公差与配合可视化查询”对话框，在“公差查询”选项卡中选择“轴公差”单选项，在可视化表格中选择优先公差“h7”，如图5-182所示，然后单击“确定”按钮。(www.chuimin.cn)

图5-182 “公差与配合可视化查询”对话框

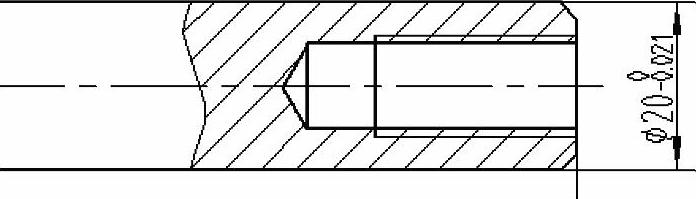

指定公差代号后，在“尺寸标注属性设置”对话框中单击“确定”按钮，完成的带有公差的尺寸标注如图5-183所示。单击鼠标右键结束尺寸标注。

图5-183 创建具有公差的尺寸标注

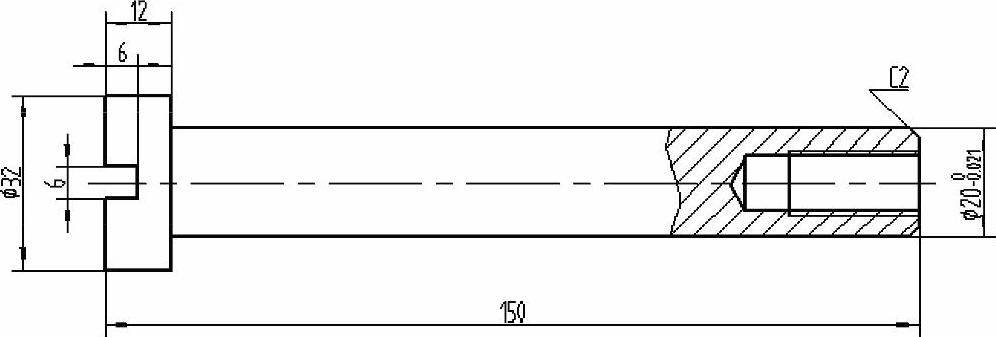

6）创建倒角标注。在“标注”面板中单击（倒角标注）按钮，在出现的立即菜单的第1项中选择“默认样式”，在第2项中选择“轴线方向为X轴方向”，在第3项中选择“水平标注”，在第4项中选择“C2”，接着拾取倒角线，并移动光标指定尺寸线位置。完成倒角标注如图5-184所示。

图5-184 创建倒角标注

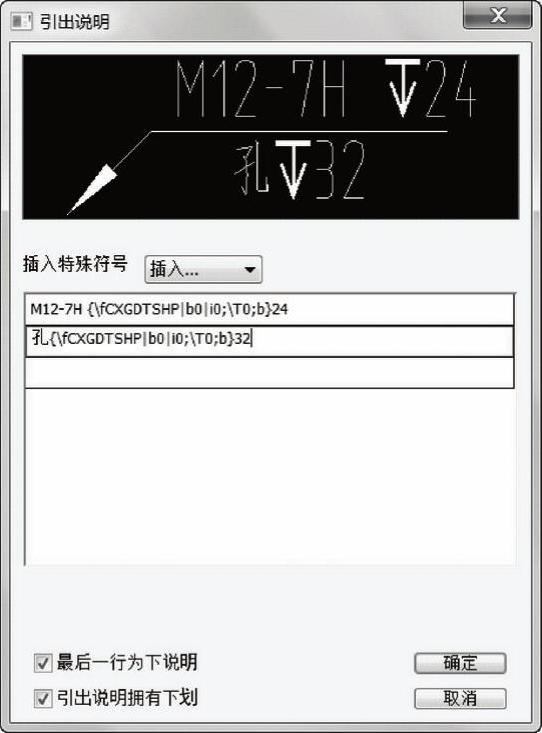

7）创建螺纹孔的引出说明。在“标注”面板中单击（引出说明）按钮，或者在菜单栏的“标注”菜单中选择“引出说明”命令，打开“引出说明”对话框，如图5-185所示，确保勾选“最后一行为下说明”复选框和“引出说明拥有下划线”复选框，分别输入第一行说明（上说明）和第二行说明（下说明）信息，注意表示深度的符号“”需要从“插入特殊符号”下拉列表框中选择“尺寸特殊符号”选项来选定。完成上说明和下说明内容后单击“确定”按钮。

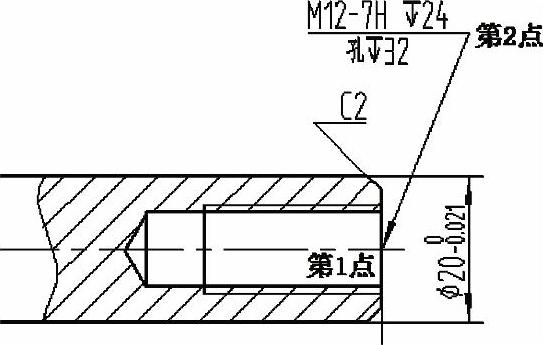

在立即菜单第1项中选择“文字反向”，在第2项中设置延伸长度为“3”，接着分别拾取第1点和第2点，确认后便完成图5-186所示的引出说明。

图5-185 “引出说明”对话框

图5-186 完成引出说明

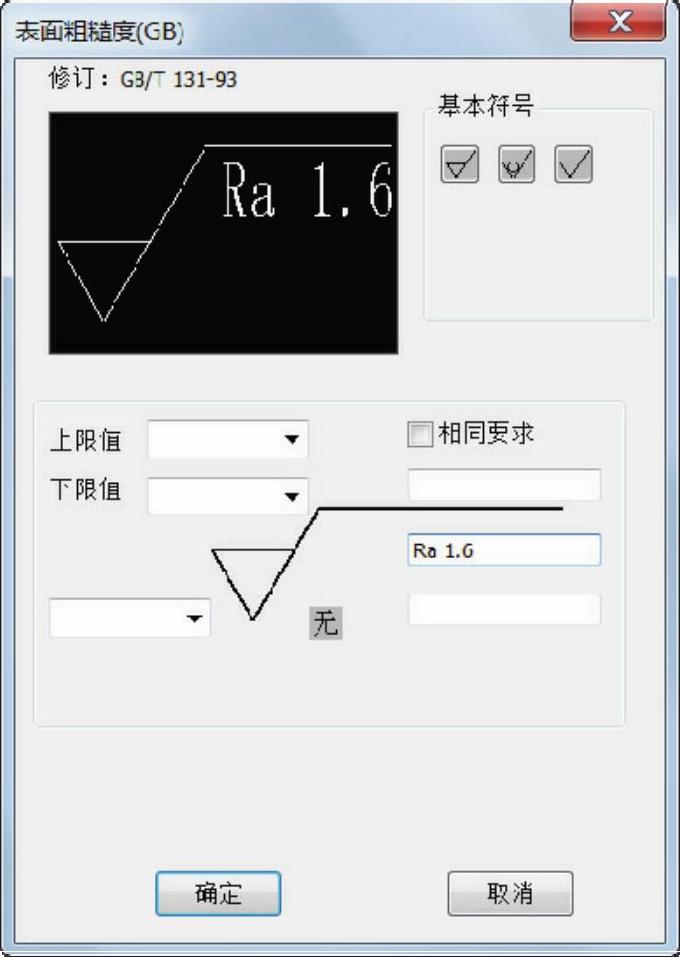

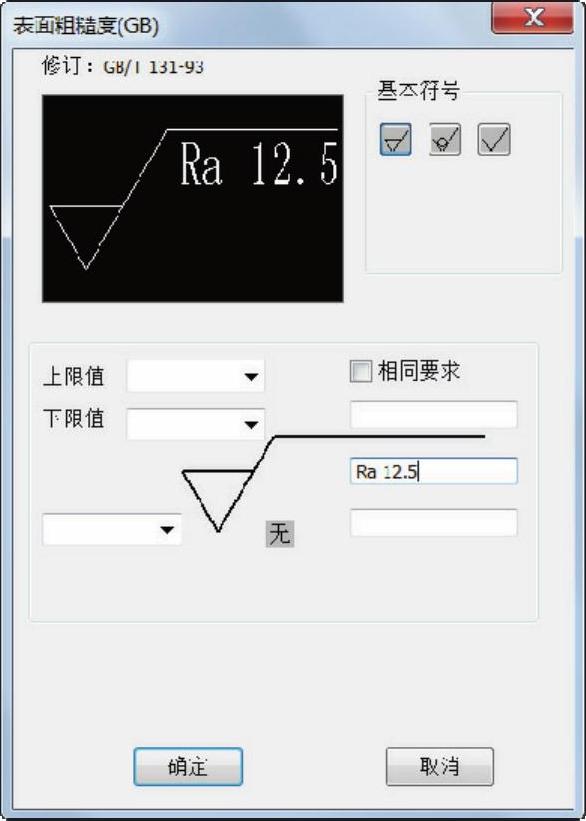

8）进行表面结构要求标注。在“标注”面板中单击（粗糙度）按钮，打开“表面结构要求”（粗糙度）立即菜单。在该立即菜单第1项中单击以切换至“标准标注”，系统弹出“表面粗糙度（GB）”对话框，从中设置图5-187所示的参数，接着单击“确定”按钮。

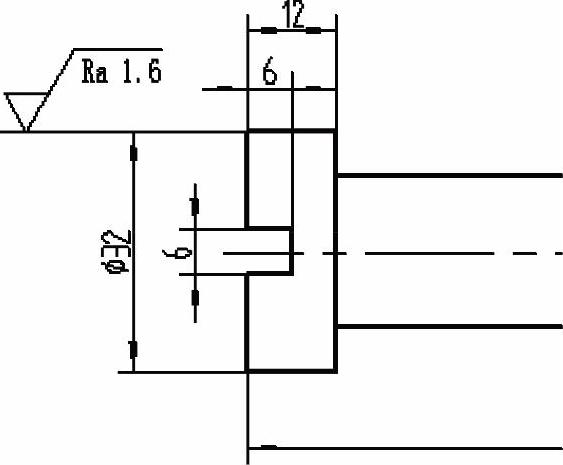

此时，在立即菜单的第2项选用“默认方式”，在推杆左边部分选择“φ32”尺寸的上尺寸界线，拖动光标确定标注位置，以完成该圆柱面的表面结构要求的标注，如图5-188所示。

图5-187 “表面粗糙度（GB）”对话框

图5-188 完成一处表面结构要求标注

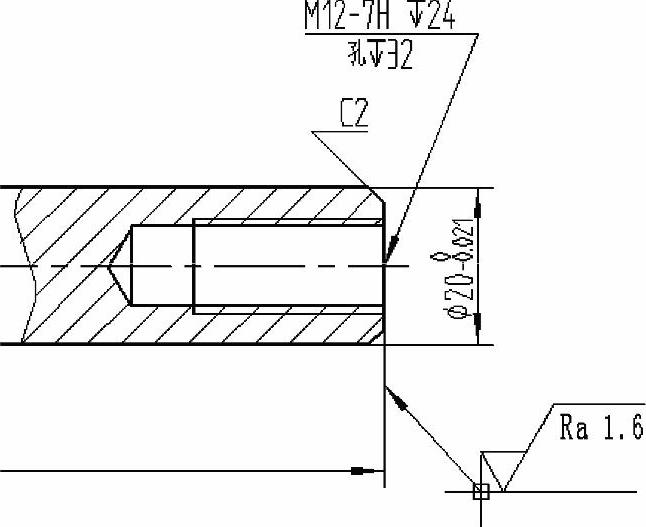

在立即菜单的第2项中单击以切换选择“引出方式”，在推杆端面线（具有螺纹孔一端的）伸出的一条尺寸界线上拾取合适的一点，接着使用光标拖动确定标注位置，从而完成该端面处表面粗糙度标注，如图5-189所示。

图5-189 完成一端面处表面粗糙度标注

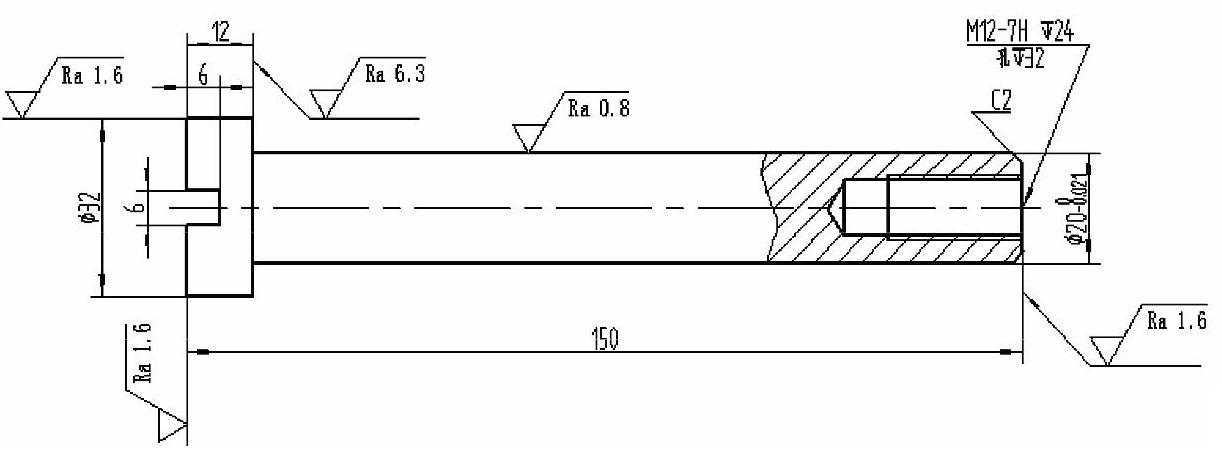

接着使用同样的方法标注其他几处表面结构要求，结果如图5-190所示。最后右击以结束“粗糙度”标注命令。

图5-190 完成其他几处表面结构要求标注

9）标注其余的表面结构要求。在“标注”面板中单击（粗糙度）按钮，打开表面结构要求（粗糙度）立即菜单，确保立即菜单第1项的选项为“标准标注”，系统弹出“表面粗糙度（GB）”对话框，从中设置图5-191所示的参数，单击“确定”按钮。设置立即菜单第2项为“默认方式”，在视图右下方区域单击一点作为该表面结构要求符号的定位点，接着在“输入角度或由屏幕上确定：<-360，360>”提示下输入“0”并按<Enter>键，从而创建一个带参数的表面结构要求符号。

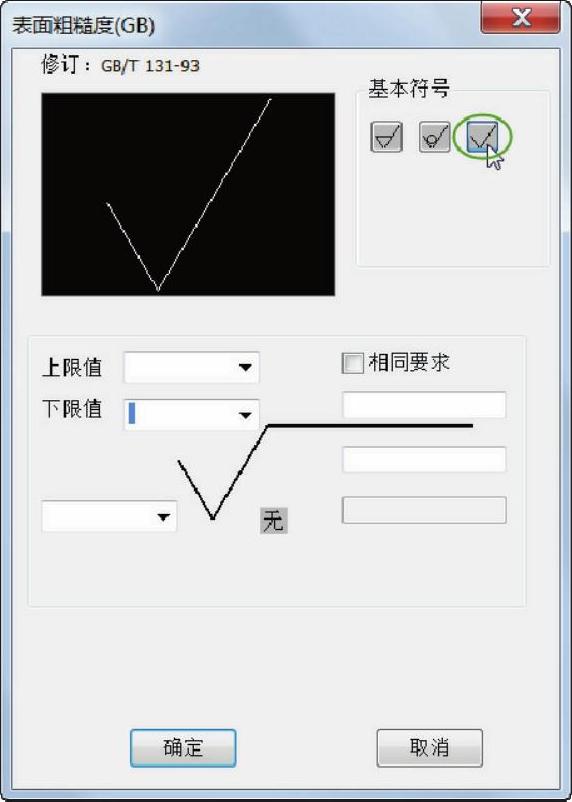

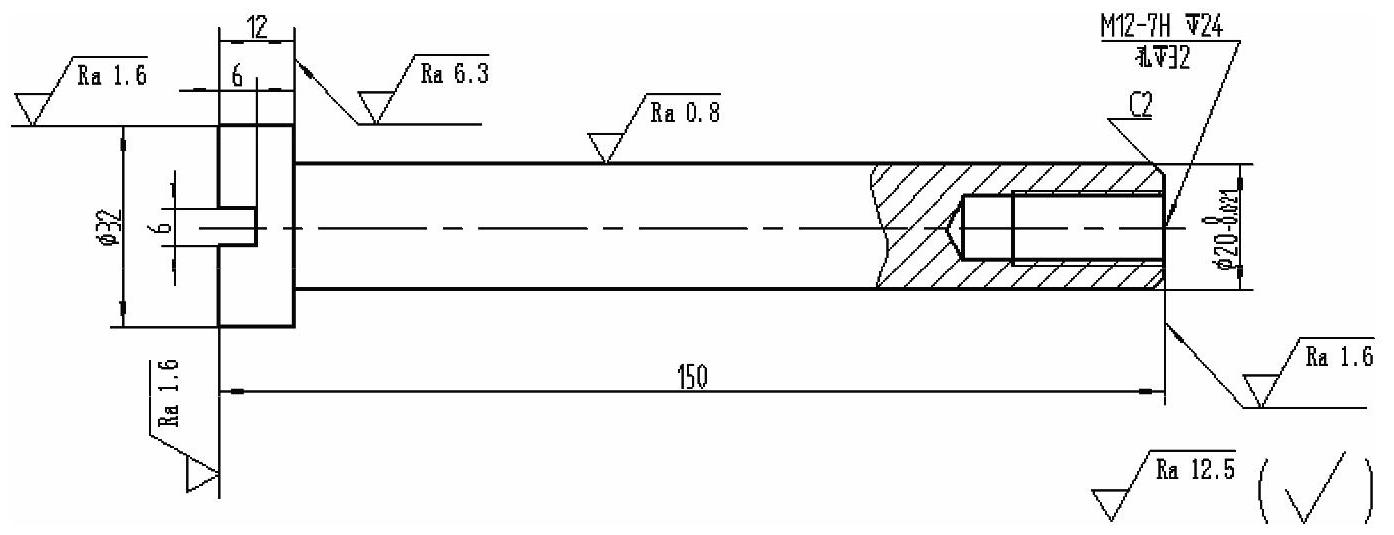

再次在立即菜单中单击第1项选项框两次以弹出“表面粗糙度（GB）”对话框，在“基本符号”选项组中单击“表面可用任何方法获得”按钮，并清空所有的参数，如图5-192所示。单击“确定”按钮，在上一个表面结构要求符号的右侧适当位置处指定定位点，并指定角度为“0”，然后分别单击（文字）按钮绘制一个符号“（”和一个符号“）”，并调整它们的位置，完成结果如图5-193所示。
