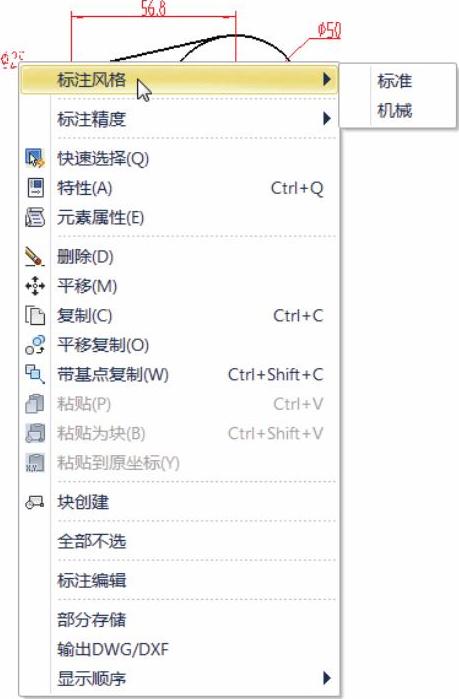

可以对标注风格和文本风格进行编辑。通常通过鼠标右键快捷菜单提供的命令进行操作较为快捷。如果要修改选定尺寸的标注风格，可以使用鼠标先选择该尺寸，接着右击，弹出图5-163所示的快捷菜单。在该快捷菜单中选择“标注风格”命令，则展开其子菜单，其中提供了系统已有的“标准”风格命令和“机械”风格命令。细心的读者一定深有体会，有时巧用右键快捷菜单进行命令启动较为方便。

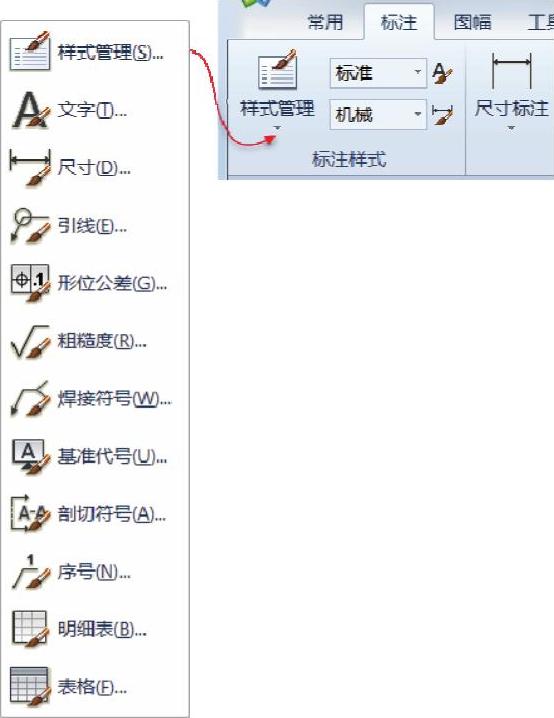

在功能区“标注”选项卡的“标注样式”面板中提供了相应的工具按钮（见图5-164）用于控制各种标注样式，包括文字样式、尺寸样式、引线样式、几何公差样式、粗糙度样式、焊接符号样式、基准代号样式和剖切符号样式等。在功能区“工具”选项卡的“选项”面板中也提供了用于控制各种标注样式的工具按钮。

图5-163 指定尺寸后的右键快捷菜单

图5-164 用于各种标注样式的工具按钮

由于之前对点样式、文字样式和尺寸样式有所介绍，在这里就不再赘述。其他样式的设置方法也是相似的。下面分别对引线样式、几何公差样式、粗糙度样式、焊接符号样式、基准代号样式和剖切符号样式的设置进行简要的介绍。

1.引线样式

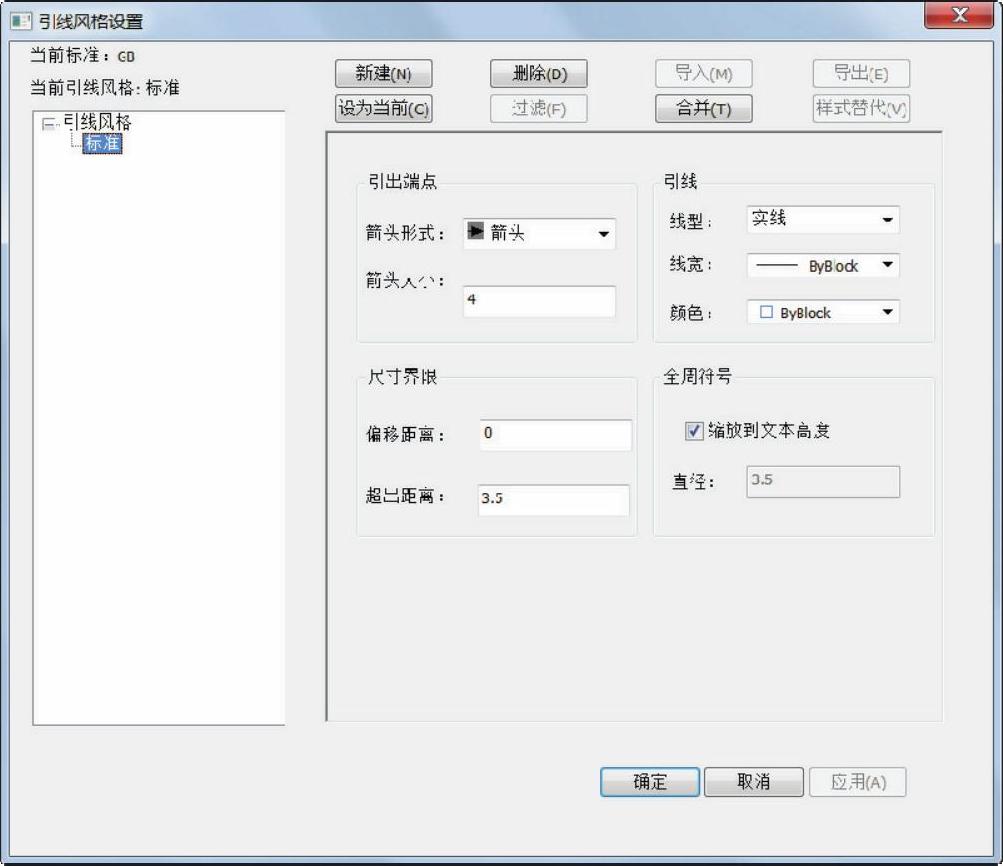

在功能区“标注”选项卡的“标注样式”面板中单击样式管理下拉列表中的（引线）按钮，打开图5-165所示的“引线风格设置”对话框，接着在该对话框中为引线设置各项参数。几何公差、表面粗糙度、基准代号、剖切符号等标注的引线均会用到设置的引线样式。

图5-165 “引线风格设置”对话框

2.几何公差样式

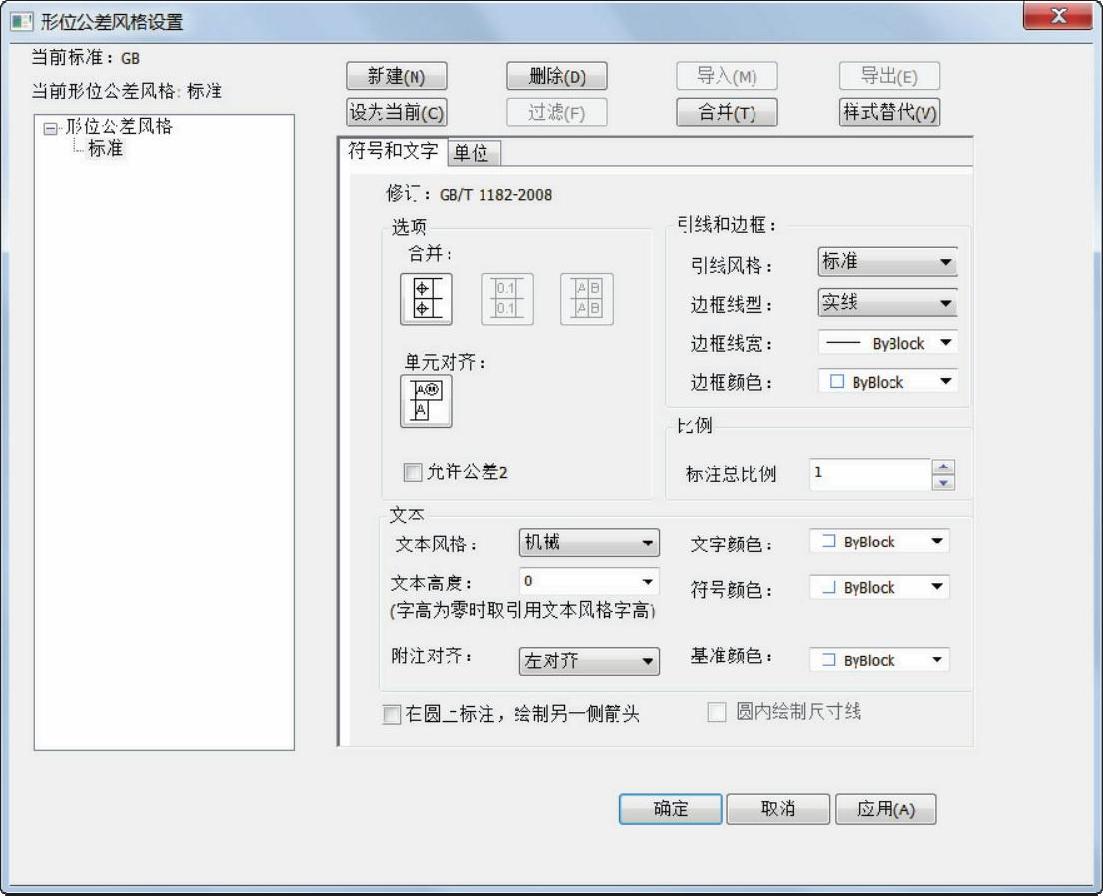

在“标注样式”面板中单击样式管理下拉列表中的（形位公差）按钮，打开图5-166所示的“形位公差风格设置”对话框，利用该对话框设置几何公差的各项参数和管理几何公差样式。

图5-166 “形位公差风格设置”对话框

3.表面结构样式（粗糙度样式）(www.chuimin.cn)

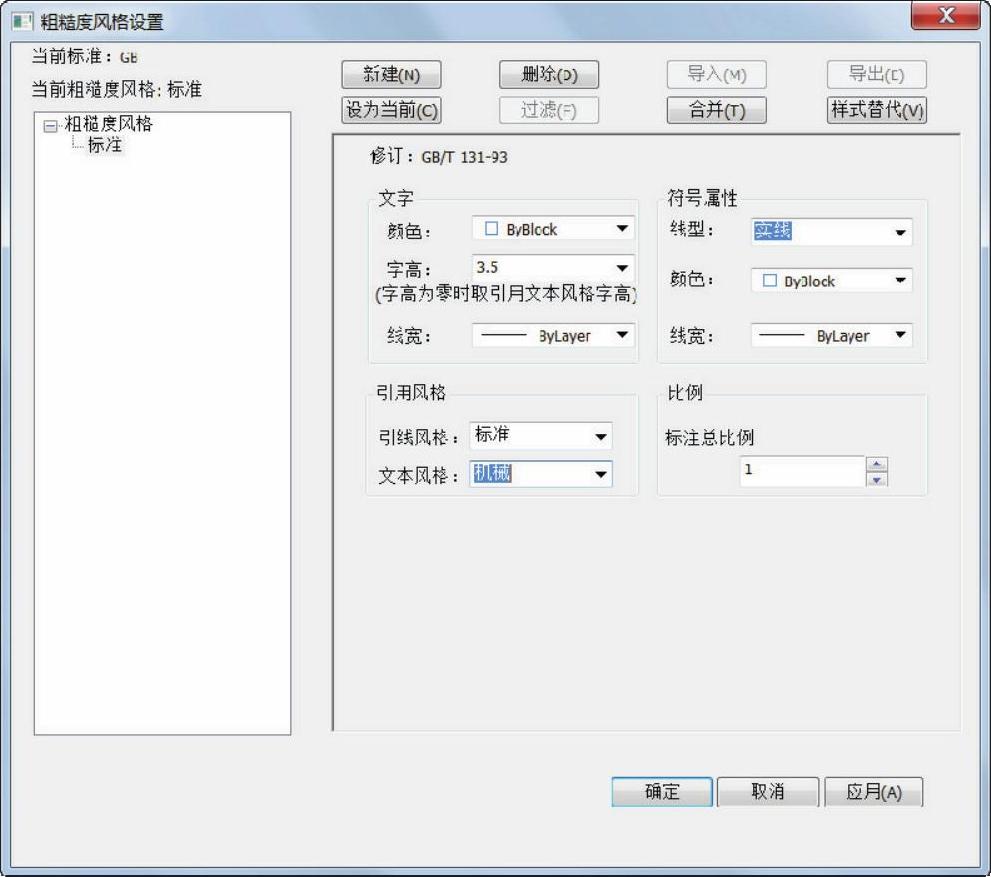

在“标注样式”面板的样式管理下拉列表中单击（粗糙度）按钮，打开图5-167所示的“粗糙度风格设置”对话框，从中设置指定表面结构样式（粗糙度样式）的各项参数，也可以管理各种表面结构样式（粗糙度样式）。

图5-167 “粗糙度风格设置”对话框

4.焊接符号样式

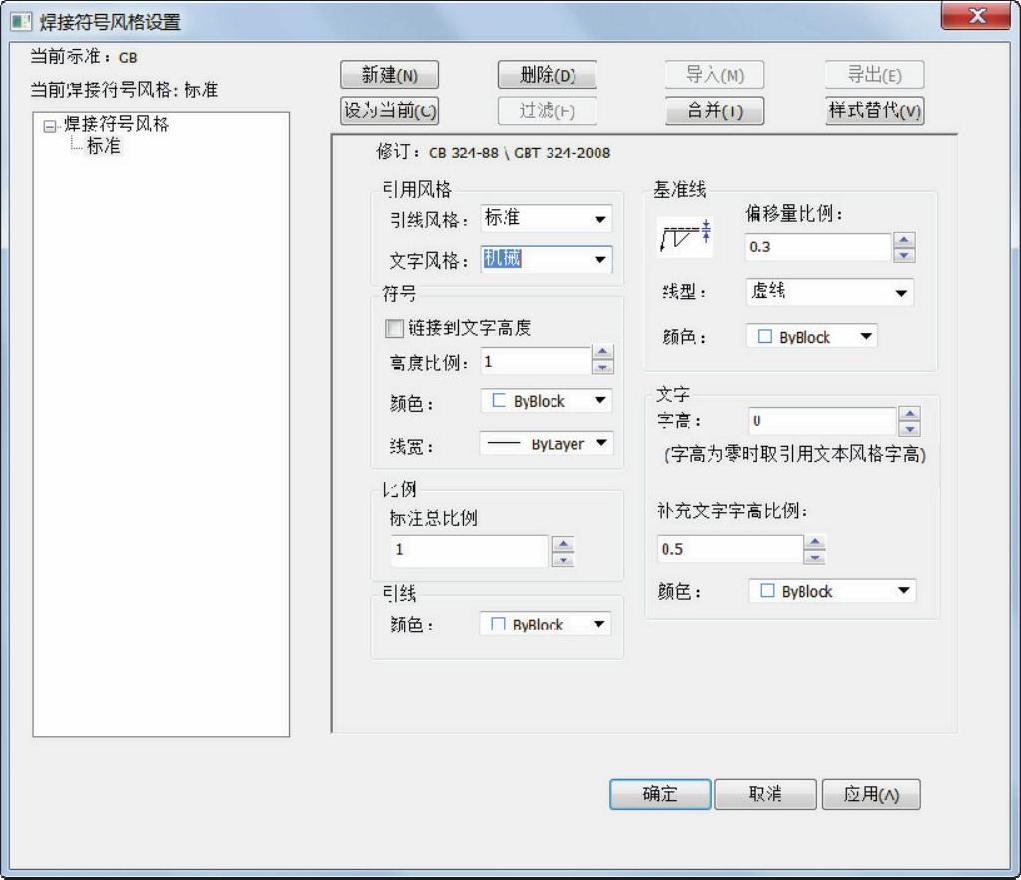

在“标注样式”面板的样式管理下拉列表中单击（焊接符号）按钮，打开图5-168所示的“焊接符号风格设置”对话框。利用该对话框对焊接符号样式进行设置。焊接符号样式的参数包括引用风格、基准线、符号参数、文字参数和比例等。

图5-168 “焊接符号风格设置”对话框

5.基准代号样式

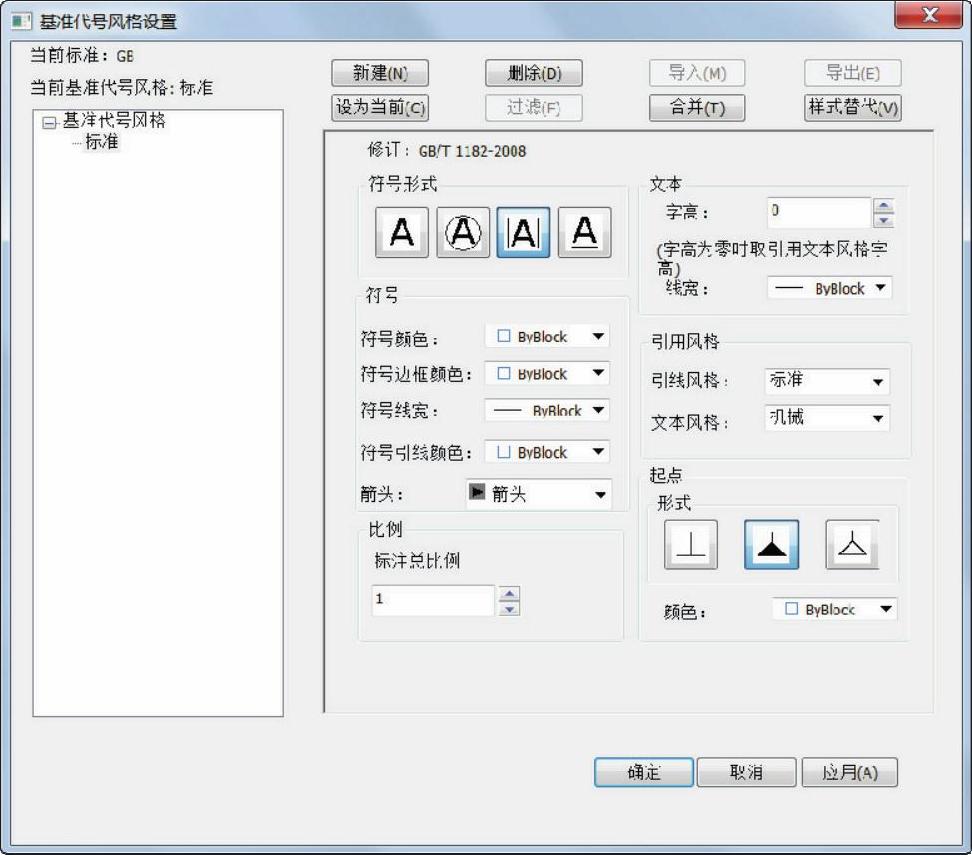

在“标注样式”面板的样式管理下拉列表中单击（基准代号）按钮，打开图5-169所示的“基准代号风格设置”对话框。利用该对话框可设置所需的基准代号样式，具体参数包括符号形式、文本、符号、引用风格和比例等。

图5-169 “基准代号风格设置”对话框

6.剖切符号样式

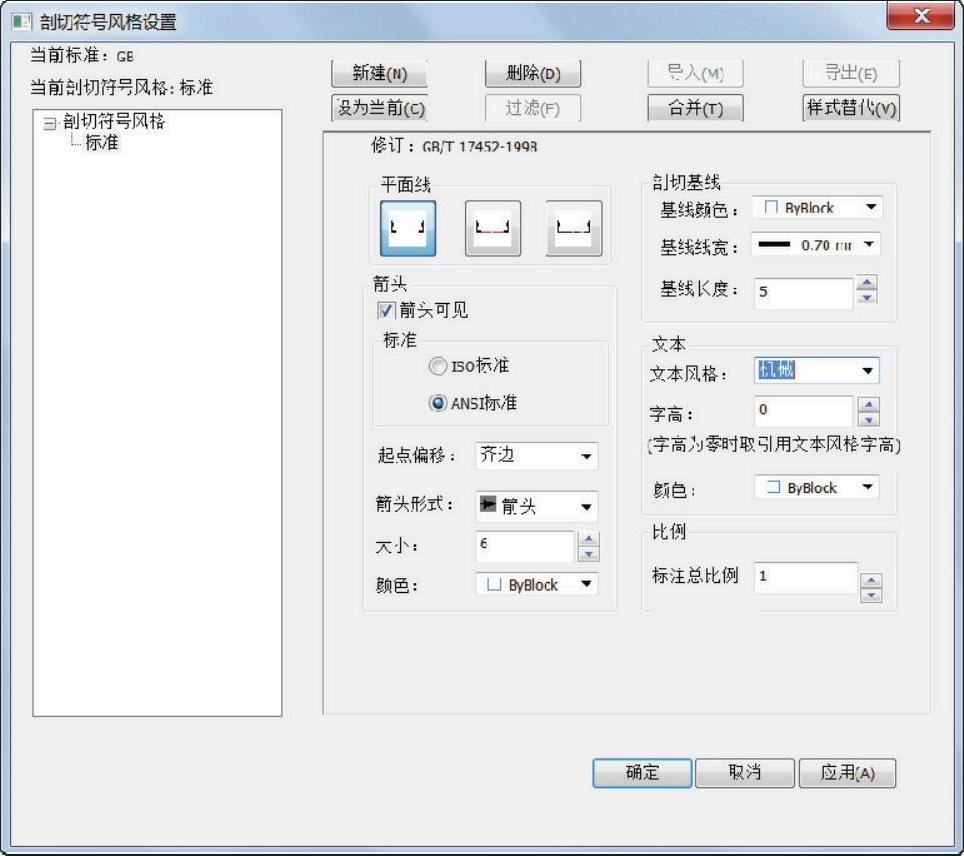

在“标注样式”面板的样式管理下拉列表中单击（剖切符号）按钮，打开图5-170所示的“剖切符号风格设置”对话框。利用该对话框管理剖切符号样式，以及设置指定剖切符号样式的各项参数，包括平面线、剖切基线、箭头、文本和比例参数等。

图5-170 “剖切符号风格设置”对话框
