“尺寸驱动”属于局部参数化功能，在CAXA电子图板用户手册（或帮助文件）中，这样描述尺寸驱动：“用户在选择一部分实体及相关尺寸后，系统将根据尺寸建立实体间的拓扑关系，当用户选择想要改动的尺寸并改变其数值时，相关实体及尺寸也将受到影响发生变化，但元素间的拓扑关系保持不变，如相切、相连等。另外，系统还可自动处理过约束及欠约束的图形。”在功能区“标注”选项卡的“标注编辑”面板中单击（尺寸驱动）按钮，接着拾取要编辑的标注对象，便进入其对应的编辑状态。

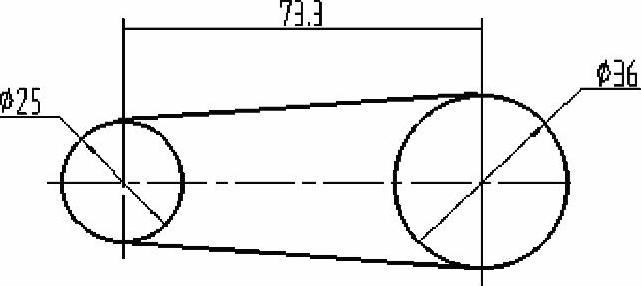

本书要求读者初步了解尺寸驱动的概念及操作方法。下面通过一个实例介绍尺寸驱动的操作方法。该实例的原始文件“BC_驱动尺寸练习.exb”位于随书光盘的“CH5”文件夹中，原始图形如图5-155所示。

1）在功能区“标注”选项卡的“标注编辑”面板中单击（尺寸驱动）按钮。

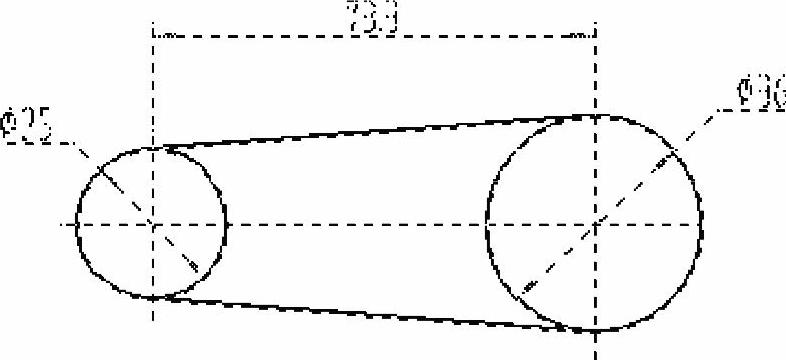

2）依据系统提示选择驱动对象，也就是拾取想要修改的部分，包括图形对象和相应的尺寸。在本例中，使用鼠标拾取图5-156所示的所有图形对象和尺寸，然后右击确认。

图5-155 原始图形

图5-156 拾取驱动对象

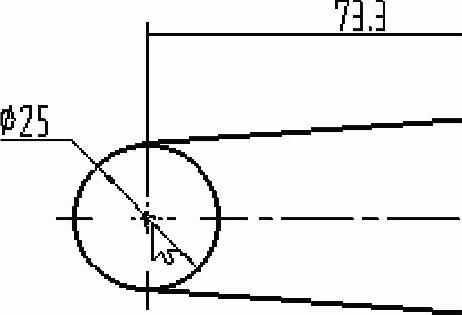

3）系统出现“请给出尺寸关联对象变化的基准点”的提示信息。选择图5-157所示的小圆圆心作为基准点。

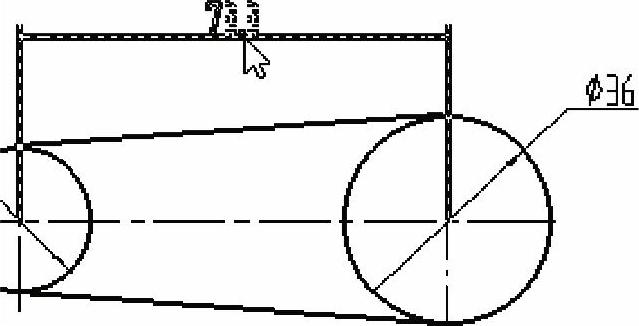

4）系统出现“请拾取驱动尺寸”的提示信息。使用光标拾取图5-158所示的中心距尺寸。

图5-157 指定图形的基准点

(www.chuimin.cn)

图5-158 拾取欲驱动的尺寸

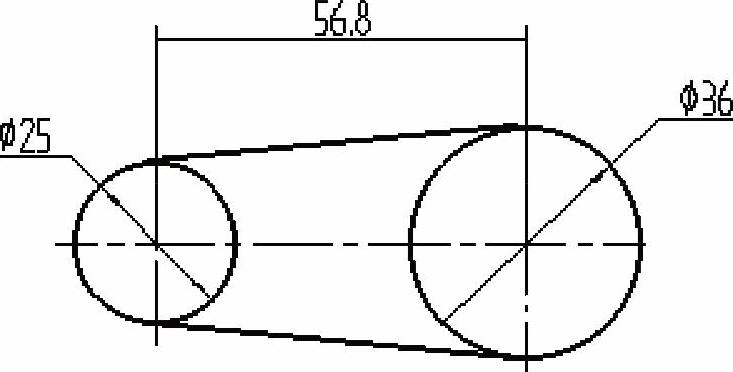

5）系统弹出“新的尺寸值”对话框，在“新尺寸值”文本框中输入新值为“56.8”，如图5-159所示，然后单击“确定”按钮。此时中心距被驱动，图形发生了相应的变化，结果如图5-160所示。

图5-159 输入新值

图5-160 驱动中心距

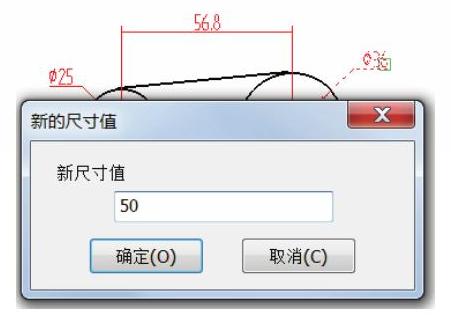

6）在“请拾取驱动尺寸”提示下，单击右侧大圆的直径尺寸，在弹出的“新的尺寸值”对话框的“新尺寸值”文本框中输入新值为“50”，如图5-161所示，单击“确定”按钮。此时大圆直径被驱动，结果如图5-162所示。

图5-161 输入新值

图5-162 驱动大圆

7）右击结束尺寸驱动操作。
