在CAXA电子图板中,可以对基准代号、几何公差、表面结构要求符号(粗糙度)和焊接符号等工程符号类标注进行编辑处理。其一般编辑方法和尺寸标注的编辑方法是一样的。
【课堂范例】:工程符号标注编辑练习
原始文件“BC_工程符号编辑练习.exb”位于随书光盘的“CH5”文件夹中。首先打开该文件,文件中存在的原始图形如图5-145所示。
1.编辑表面粗糙度
1)在功能区“标注”选项卡的“标注编辑”面板中单击(标注编辑)按钮。
2)在图形中选择要修改的旧式表面粗糙度标注,此时出现图5-146所示的立即菜单。默认的第1项选项为“编辑位置”,此时用户可以通过拖动光标在指定对象上重新选定标注点位置(可按空格键,用弹出的工具点菜单中的“垂足点”命令来辅助指定标注点位置),以及确定正确的符号角度。
3)再次确保选中该旧式表面粗糙度标注,在立即菜单中单击“1.编辑位置”以切换到“编辑内容”选项,此时系统弹出“表面粗糙度(GB)”对话框,在该对话框中清除设置的下限值“6.3”,并在一个参数文本框中输入“Ra1.6”,如图5-147所示。

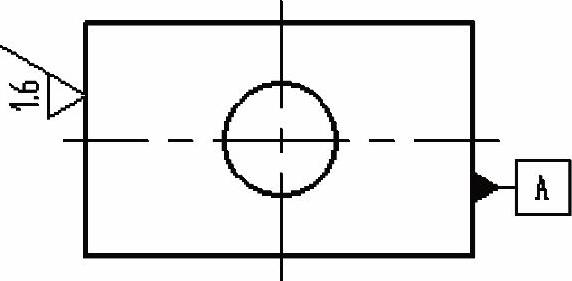

图5-145 原始图形

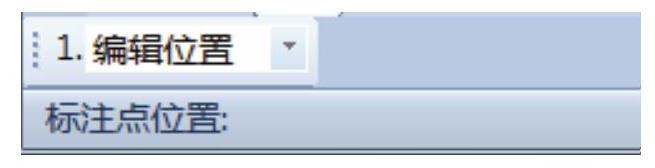

图5-146 出现的立即菜单

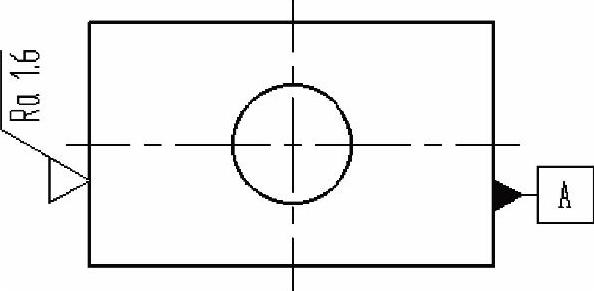

4)在“表面粗糙度(GB)”对话框中单击“确定”按钮,从而完成该表面结构要求标注的编辑修改。如果需要编辑该表面结构要求符号的放置位置,则可再次执行“标注编辑”命令调整其标注点位置。修改后的表面结构要求符号结果如图5-148所示。

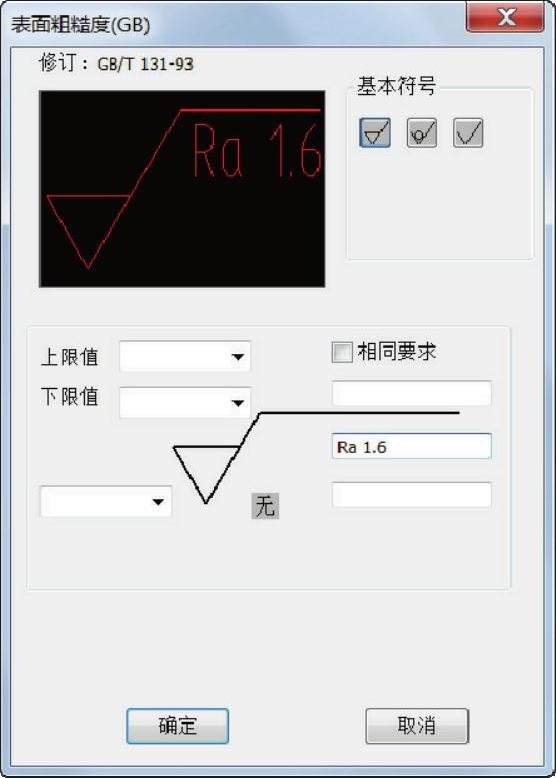

图5-147 “表面粗糙度(GB)”对话框(www.chuimin.cn)
图5-148 修改表面结构要求标注
2.编辑基准代号
1)在功能区“标注”选项卡的“标注编辑”面板中单击(标注编辑)按钮。
2)在图形中选择要修改的基准代号,系统出现图5-149a所示的立即菜单。
3)在立即菜单“1.基准名称”文本框中输入新的基准代号“B”,如图5-149b所示,按<Enter>键确认。

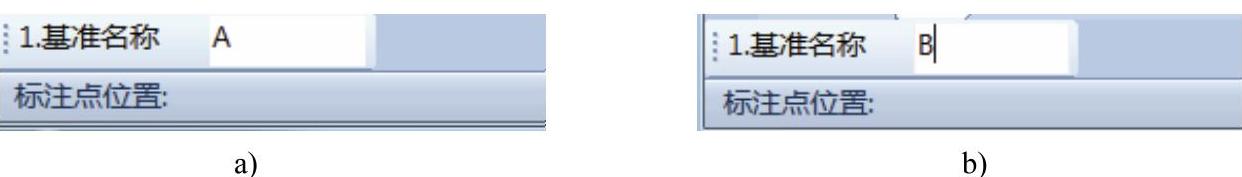

图5-149 编辑基准代号时的立即菜单
a)修改基准代号的立即菜单b)输入新的基准代号字串

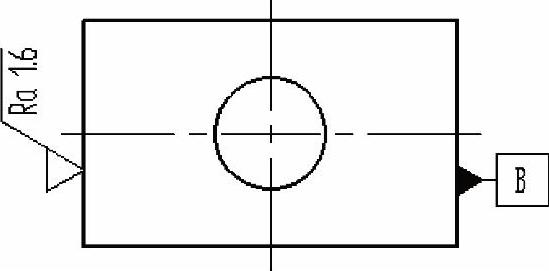

4)指定新的标注点位置,右击结束“标注编辑”命令。结果如图5-150所示。
图5-150 编辑基准代号标注
