局部放大是指用一个圆形窗口或矩形窗口将图形的任意部位局部图形进行放大,对放大后的视图标注的尺寸数值与原图形的保持一致。在图5-113所示的机械图样中创建有局部放大图。在前面的章节中曾介绍了“局部放大”命令功能的操作方法,考虑到局部放大图与工程标注方面的联系,下面介绍一个创建局部放大图的实战范例,以复习“局部放大”命令。创建局部放大图的典型实战范例的步骤如下。
1)打开位于随书光盘“CH5”文件夹中的“BC_局部放大练习.exb”文件,该文件中存在着的螺栓原始视图如图5-114所示。

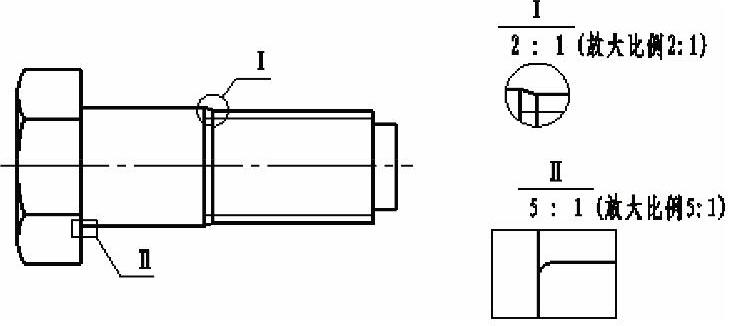

图5-113 局部放大示例
图5-114 螺栓原始视图
2)在功能区“常用”选项卡的“高级绘图”面板中单击(局部放大)按钮。
3)在立即菜单中设置图5-115所示的选项及参数值,即在第1项中选择“圆形边界”,在第2项中选择“加引线”,在第3项中将放大倍数定为“2”,在第4项中将局部视图符号更改为“Ⅰ”。

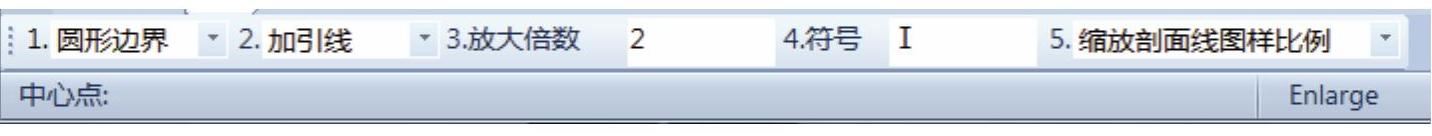

图5-115 在立即菜单中的设置一
4)在主视图中指定局部放大图形的中心点,接着指定圆上一点或半径,如图5-116所示。
5)移动光标确定符号插入点,如图5-117所示。

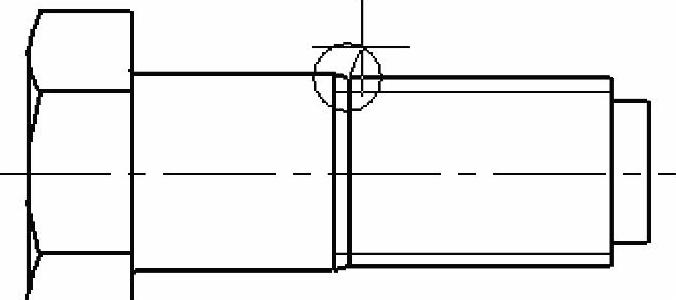

图5-116 指定圆心点和圆上一点
图5-117 确定符号插入点
6)系统出现“实体插入点:”的提示信息,移动光标,则可以看到已放大的局部放大图形(预览)随着光标动态显示。在屏幕上合适的位置处单击以指定实体输入点,并在系统提示下输入角度为“0”,从而生成局部放大图形,如图5-118所示。
7)指定符号插入点。在该局部放大图的上方放置符号文字,效果如图5-119所示。(www.chuimin.cn)

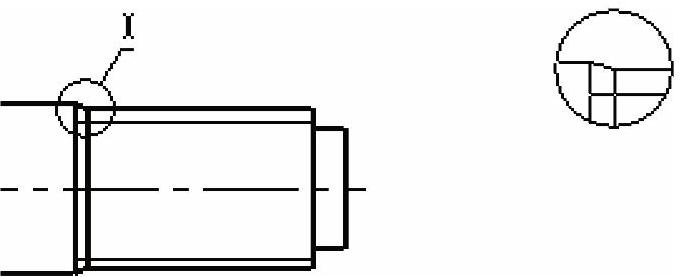

图5-118 生成局部放大图形

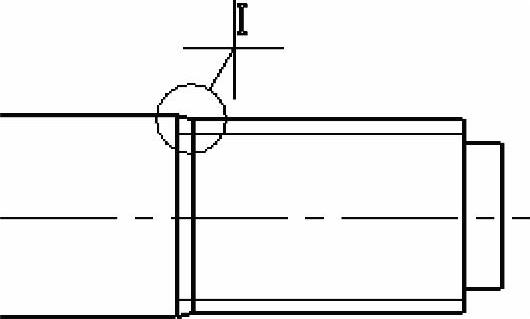

图5-119 指定符号插入点
8)在功能区“常用”选项卡的“高级绘图”面板中单击(局部放大)按钮。
9)在立即菜单中设置图5-120所示的选项及参数值。

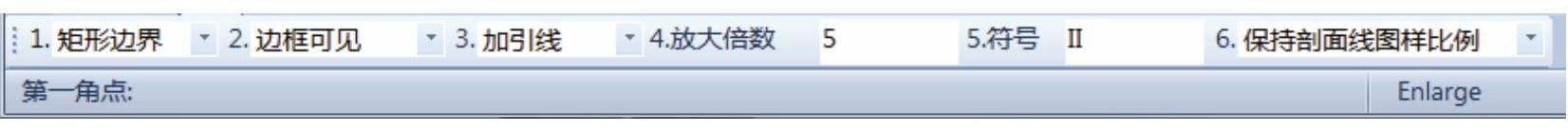

图5-120 在立即菜单中的设置二
10)按系统提示在主视图中指定一个矩形的两个角点,如图5-121a所示,由两角点所确定矩形中的图形便是要局部放大的图形。
11)指定符号插入点,效果如图5-121b所示。

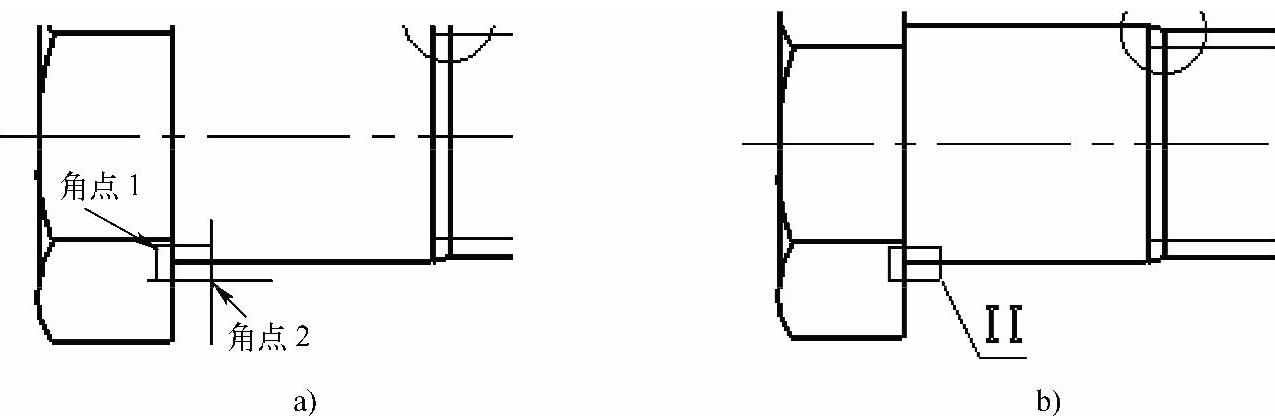

图5-121 创建第二个局部放大图的部分操作
a)指定矩形角点 b)指定符号插入点
12)指定实体插入点并输入角度为“0”,然后指定符号插入点,完成的效果如图5-122所示。

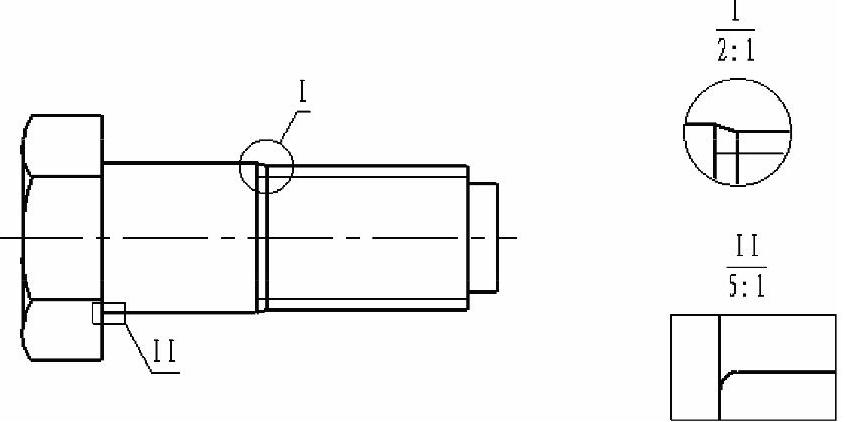

图5-122 完成局部放大图的效果
