国家标准GB/T131-2006《产品几何技术规范（GPS）技术产品文件中表面结构的表示法》规定，零件表面质量用表面结构来定义，而粗糙度是表面结构的技术内容之一。表面粗糙度是指零件加工表面上具有较小间距和峰谷所组成的微观几何形状特性，它是评定零件表面质量的一项重要的技术指标，对零件的配合、耐磨性、抗腐蚀性、密封性和外观等都有影响。

下面介绍如何在CAXA电子图板中进行表面结构标注。

1）在功能区“标注”选项卡的“标注”面板中单击（粗糙度）按钮，打开图5-100所示的“粗糙度”立即菜单。

图5-100 “粗糙度”立即菜单

2）在立即菜单中可设置相关的选项。在第1项中可以在“简单标注”和“标准标注”两个选项之间切换。

●“简单标注”：只标注表面处理方法和粗糙度值。表面处理可以通过立即菜单第3项来设置，即可以在第3项中选择“去除材料”“不去除材料”或“基本符号”，粗糙度值则可以在第4项“数值”中设置。

●“标准标注”：在立即菜单中切换为“标准标注”选项，立即菜单如图5-101所示，同时系统弹出图5-102所示的“表面粗糙度（GB）”对话框。在“表面粗糙度”对话框中可以很直观地选用基本符号、纹理方向，以及设置上限值、下限值、上说明和下说明等，可以根据设计要求决定是否勾选“相同要求”复选框。获得满意的预览结果后，单击“确定”按钮。

(www.chuimin.cn)

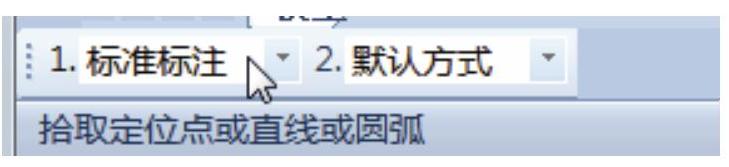

图5-101 立即菜单

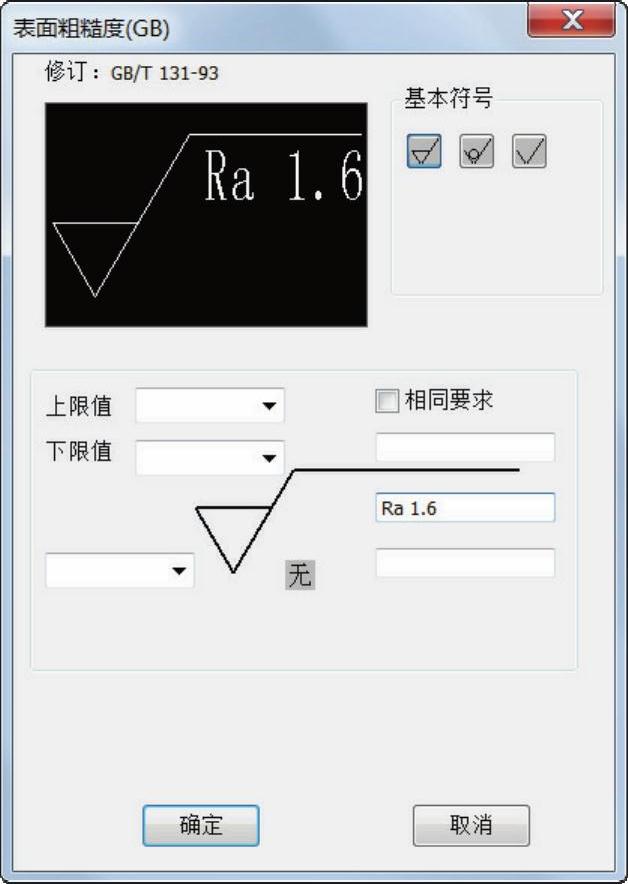

图5-102 “表面粗糙度（GB）”对话框

3）拾取定位点或直线或圆弧。如果拾取定位点，接着在系统提示下输入角度或使用鼠标在屏幕上确定角度方位，从而完成该表面结构要求的标注。如果拾取直线或圆弧，接着在系统提示下确定标注位置，从而标注出与直线或圆弧相垂直的表面结构要求符号。

表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触标注表面，必要时表面结构符号也可以用带箭头或黑点的指引线引出标注。在不致引起误解时，表面结构要求可以标注在给定的尺寸线上。表面结构要求可标注在几何公差框格的上方，还可以直接标注在相关延长线上。表面结构要求对每一表面一般只标注一次，并尽可能注写在相应的尺寸及其公差的同一视图上，除非另有说明，所注写的表面结构要求是对完工零件表面的要求。表面结构要求标注的典型示例如图5-103所示。表面结构要求的注写和读取方向应与尺寸的注写和读取方向一致。带箭头的引线通过立即菜单第2项的“引出方式”选项（单击第2项可在“引出方式”和“默认方式”选项之间切换）来设置。注意：带箭头的引线也可以通过（引出说明）按钮来创建，只是此操作方法较为烦琐，有关（引出说明）按钮的应用知识将在5.4.1小节中详细介绍。

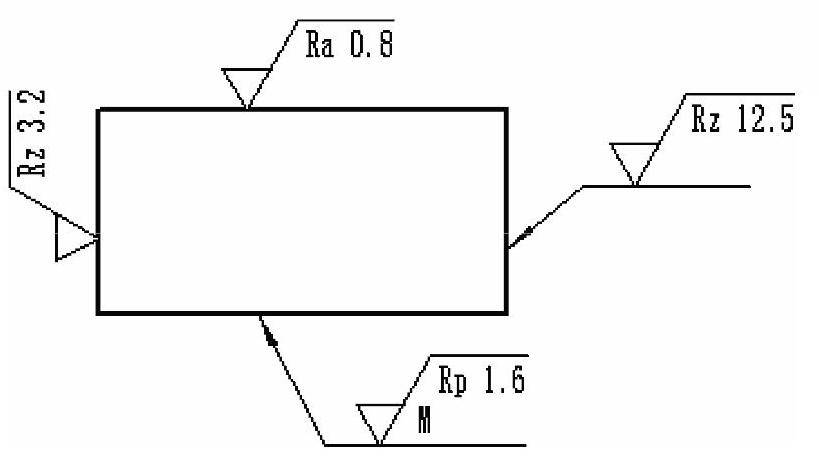

图5-103 表面结构要求标注的典型示例
