CAXA电子图板夹点编辑的操作方法与步骤
【摘要】：CAXA电子图板中的夹点编辑功能还是很实用的。在前面的某些小节中，已经稍微提到了使用夹点编辑的操作方法。在这里，再通过一个简单的范例，介绍使用夹点编辑的操作方法和步骤。图4-85 显示圆的夹点图4-86 使用夹点拉伸在使用夹点编辑时，需要注意不同图形对象的不同夹点都可能有不同的含义，一些夹点影响图形的放置位置，一些夹点用于图形拉伸等。图4-87 使用三角形夹点编辑曲线
CAXA电子图板中的夹点编辑功能还是很实用的。所谓的夹点编辑是指拖动夹点对图形对象进行拉伸、移动、旋转和缩放等编辑操作。在前面的某些小节中，已经稍微提到了使用夹点编辑的操作方法。在这里，再通过一个简单的范例，介绍使用夹点编辑的操作方法和步骤。
1)在绘图区绘制一个圆心位于坐标原点、半径为“50”的圆，该圆不产生中心线。

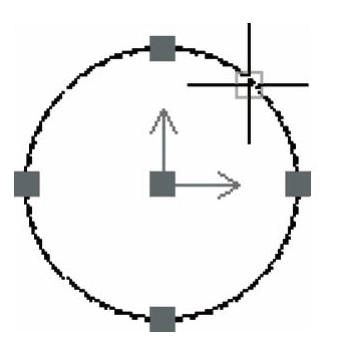

2）使用鼠标选择圆，使圆显示其夹点，如图4-85所示。
3）单击圆心处的方形夹点，系统提示“指定夹点拖动位置”。在绘图区移动光标，可以看到圆依附于光标移动。
4）在合适位置处单击以确认平移操作，所选的圆便被移动到该位置。

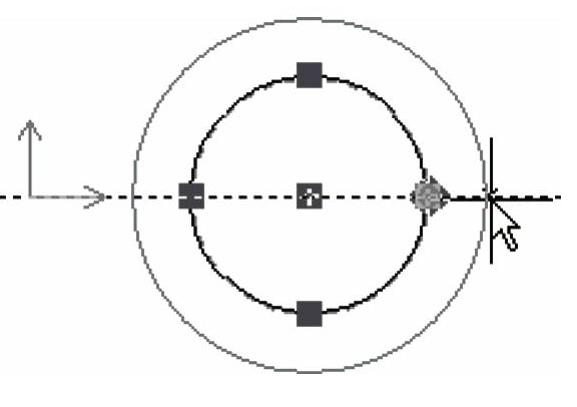

5）单击圆周上的一个方形夹点，接着移动鼠标可拖动夹点实现圆的拉伸缩放操作，如图4-86所示，单击确认拉伸缩放结果。
图4-85 显示圆的夹点(www.chuimin.cn)
图4-86 使用夹点拉伸
在使用夹点编辑时，需要注意不同图形对象的不同夹点都可能有不同的含义，一些夹点影响图形的放置位置，一些夹点用于图形拉伸等。

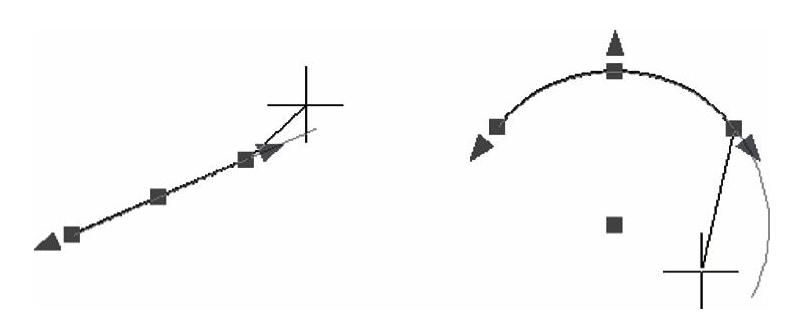

通常方形夹点用于移动对象和拉伸封闭曲线的特征尺寸；而三角形夹点可用于沿现有对象轨迹延伸非封闭的曲线，其操作效果与“单个拾取”模式下的拉伸功能类似。以部分基本曲线为例，选中对象后，单击直线或圆弧的端点三角形夹点，拖动选择的拉伸点即可完成相应的编辑操作。例如，直线将沿直线方向延伸，圆弧将随当前的圆心和半径加长圆弧的长度，典型示例如图4-87所示。
图4-87 使用三角形夹点编辑曲线
