使用“拉伸”命令功能可以在保持曲线原有趋势不变的前提下，对曲线或曲线组进行拉伸或缩短处理。在CAXA电子图板2015中，可以将二维拉伸分为单条曲线拉伸和曲线组拉伸两种情况。下面对这两种典型的拉伸操作进行介绍。

1.单条曲线拉伸

1）在“修改”面板中单击（拉伸）按钮。

2）在立即菜单的“1.”下拉列表框中切换为“单个拾取”选项。

3）按照系统提示使用鼠标单击（拾取）所要拉伸的直线或圆弧的一端，接着移动鼠标时会有一条被拉伸的线段跟随光标发生拉伸变化，拖动到合适位置处单击鼠标左键，便可以获得所需的拉伸效果。读者需要注意到以下情况.

●当拾取的要拉伸的曲线为直线时，出现的立即菜单如图4-82a所示。可以在“2.”下拉列表框中单击，以在“轴向拉伸”选项和“任意拉伸”选项之间切换。当选择“轴向拉伸”时，要在“3.”中选择“点方式”或“长度方式”，其中“长度方式”又可以分为“绝对”和“增量”两种情况。

●当拾取的要拉伸的曲线为圆弧时，出现的立即菜单如图4-82b所示。可以在“2.”中选择“弧长拉伸”“角度拉伸”“半径拉伸”或“自由拉伸”进行拉伸定义，除了“自由拉伸”之外，其他3种的拉伸量均可以通过“3.”来选择“绝对”或“增量”选项。“绝对”选项的含义是指拉伸图素的整个长度或者角度；“增量”选项的含义是指在原图素基础上增加的长度或角度。

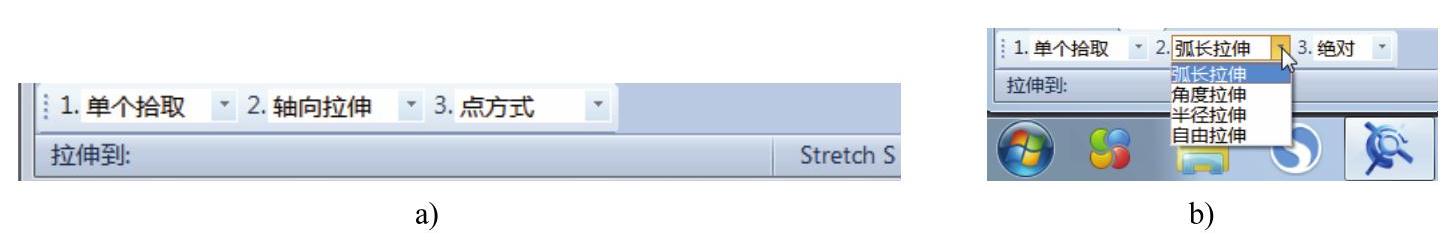

图4-82 单条曲线拉伸的立即菜单

a）拉伸直线时的立即菜单 b）拉伸圆弧时的立即菜单

4）该命令可以重复操作，如果要结束该命令操作，可右击（单击鼠标右键）。

2.曲线组拉伸(www.chuimin.cn)

曲线组拉伸，实际上是指移动窗口内图形的指定部分，也就是将窗口内的指定图形一起拉伸。下面通过典型的操作示例来介绍曲线组拉伸的方法及步骤。

1）在“修改”面板中单击（拉伸）按钮。

2）在立即菜单的“1.”下拉列表框中切换为“窗口拾取”选项。

3）单击立即菜单“2.”，可以选取“给定偏移”选项或“给定两点”选项。在本示例中，假设在“2.”中选取“给定偏移”选项。

4）使用鼠标指定第1角点和第2角点形成一个窗口，如图4-83所示。这里的窗口拾取必须从右到左拾取，即第2角点位于第1角点的左侧，与该窗口交叉的曲线组被全部拾取。拾取添加完成后，右击确认。

5）移动鼠标可以看到曲线组被拉伸，如图4-84所示。在满意的位置处单击鼠标左键，从而确定曲线组的拉伸结果。拉伸时可根据情况看是否启用正交模式。

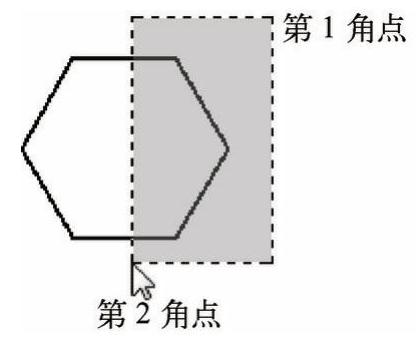

图4-83 窗口拾取

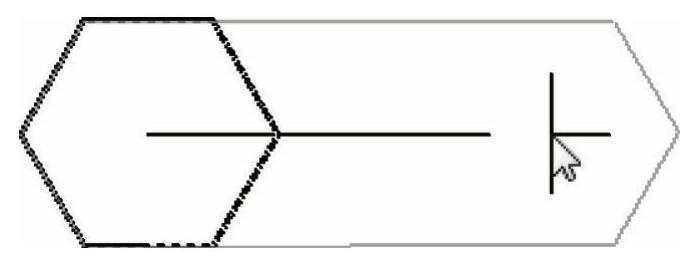

图4-84 指定X方向偏移量或位置点

知识点拨：如果在立即菜单中设置的选项为“1.窗口拾取”“2.给定两点”，那么用窗口拾取曲线组后，在“第一点”提示下使用鼠标指定一点，指定第一点后系统提示变为“第二点”，在移动鼠标时，曲线组被动态拉伸，确定第二点后便得到该曲线组的拉伸结果。在“给定两点”的设置下，拉伸长度和方向由两点连线的长度和方向来定义。
